Номер патента: U 2553

Опубликовано: 28.02.2006

Автор: Белозёров Валерий Олегович

Скачать PDF файл.

Текст

Смотреть все

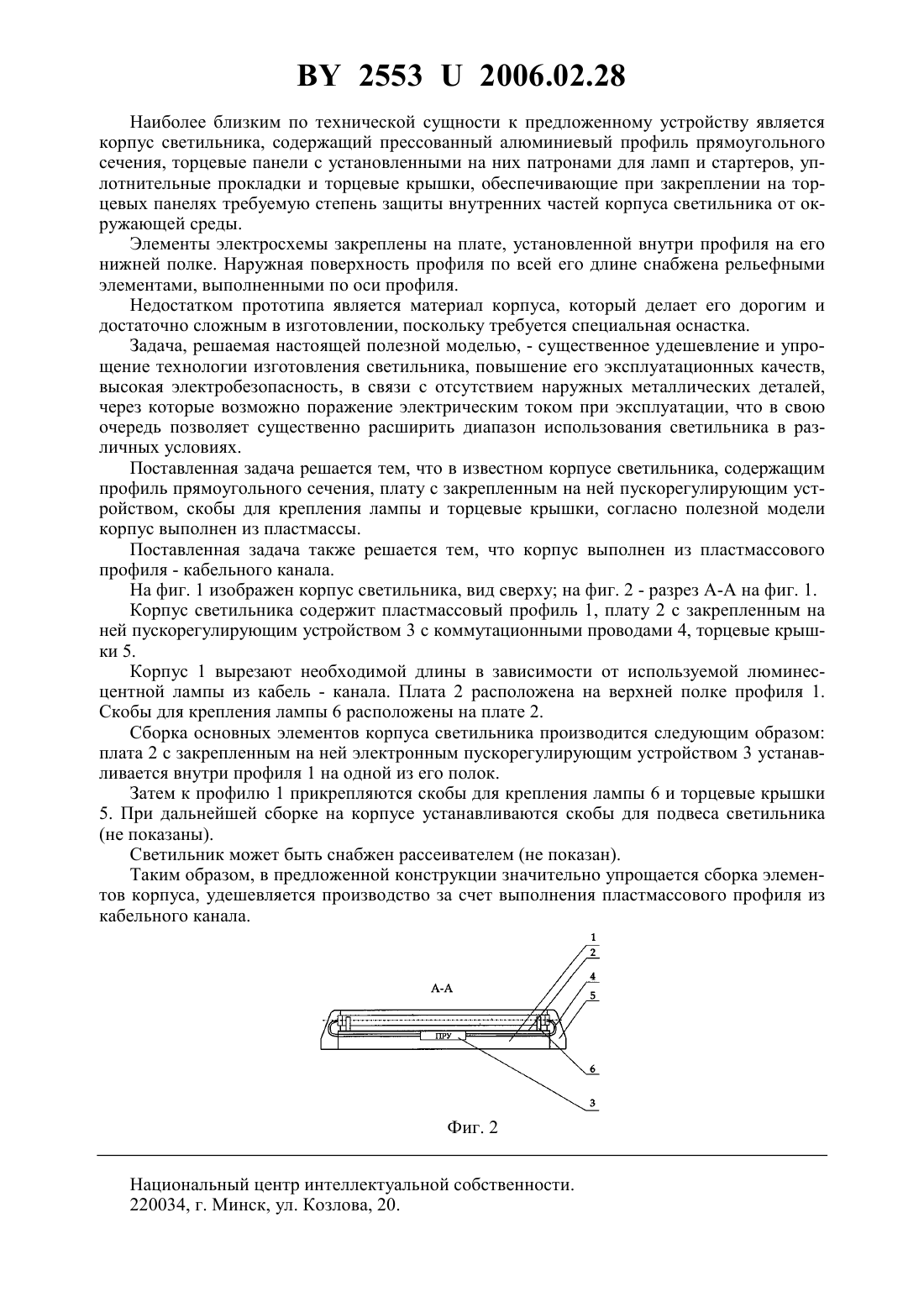

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белозров Валерий Олегович(72) Автор Белозров Валерий Олегович(73) Патентообладатель Белозров Валерий Олегович(57) 1. Корпус светильника, содержащий профиль прямоугольного сечения, плату с закрепленным на ней пускорегулирующим устройством, скобы для крепления лампы и торцевые крышки, отличающийся тем, что корпус выполнен из пластмассы. 2. Корпус светильника по п. 1, отличающийся тем, что корпус выполнен из пластмассового профиля - кабельного канала. Фиг. 1 Полезная модель относится к светотехнике, а именно к конструкции базовой детали светильника, корпуса светильника с прямыми люминесцентными лампами, предназначенного для подвеса или установки на опорной поверхности в бытовых и производственных помещениях. Известна конструкция светильника, корпус которого выполнен в виде прессованного алюминиевого профиля с каналами и размещенными в нем элементами электросхемы, которые закреплены в корпуса с помощью специальных крепежных элементов. Однако такая конструкция сложна при сборке, требует изготовления нескольких дополнительных крепежных элементов. Кроме того, выполнение каналов на внутренней поверхности корпуса, увеличивает его габаритные размеры 1. Известна конструкция светильника с прямыми люминесцентными лампами, содержащего металлический корпус, формообразующие торцевые панели, снабженные посадочными местами для установки элементов электросхемы, а также стартеров и ламподержателей 2. Однако для изготовления указанных торцовых панелей требуется сложное оборудование и оснастка, и высокая точность в изготовлении. 25532006.02.28 Наиболее близким по технической сущности к предложенному устройству является корпус светильника, содержащий прессованный алюминиевый профиль прямоугольного сечения, торцевые панели с установленными на них патронами для ламп и стартеров, уплотнительные прокладки и торцевые крышки, обеспечивающие при закреплении на торцевых панелях требуемую степень защиты внутренних частей корпуса светильника от окружающей среды. Элементы электросхемы закреплены на плате, установленной внутри профиля на его нижней полке. Наружная поверхность профиля по всей его длине снабжена рельефными элементами, выполненными по оси профиля. Недостатком прототипа является материал корпуса, который делает его дорогим и достаточно сложным в изготовлении, поскольку требуется специальная оснастка. Задача, решаемая настоящей полезной моделью, - существенное удешевление и упрощение технологии изготовления светильника, повышение его эксплуатационных качеств,высокая электробезопасность, в связи с отсутствием наружных металлических деталей,через которые возможно поражение электрическим током при эксплуатации, что в свою очередь позволяет существенно расширить диапазон использования светильника в различных условиях. Поставленная задача решается тем, что в известном корпусе светильника, содержащим профиль прямоугольного сечения, плату с закрепленным на ней пускорегулирующим устройством, скобы для крепления лампы и торцевые крышки, согласно полезной модели корпус выполнен из пластмассы. Поставленная задача также решается тем, что корпус выполнен из пластмассового профиля - кабельного канала. На фиг. 1 изображен корпус светильника, вид сверху на фиг. 2 - разрез - на фиг. 1. Корпус светильника содержит пластмассовый профиль 1, плату 2 с закрепленным на ней пускорегулирующим устройством 3 с коммутационными проводами 4, торцевые крышки 5. Корпус 1 вырезают необходимой длины в зависимости от используемой люминесцентной лампы из кабель - канала. Плата 2 расположена на верхней полке профиля 1. Скобы для крепления лампы 6 расположены на плате 2. Сборка основных элементов корпуса светильника производится следующим образом плата 2 с закрепленным на ней электронным пускорегулирующим устройством 3 устанавливается внутри профиля 1 на одной из его полок. Затем к профилю 1 прикрепляются скобы для крепления лампы 6 и торцевые крышки 5. При дальнейшей сборке на корпусе устанавливаются скобы для подвеса светильника(не показаны). Светильник может быть снабжен рассеивателем (не показан). Таким образом, в предложенной конструкции значительно упрощается сборка элементов корпуса, удешевляется производство за счет выполнения пластмассового профиля из кабельного канала. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: F21S 8/00

Метки: корпус, светильника
