Подлокотник для изделия мягкой мебели

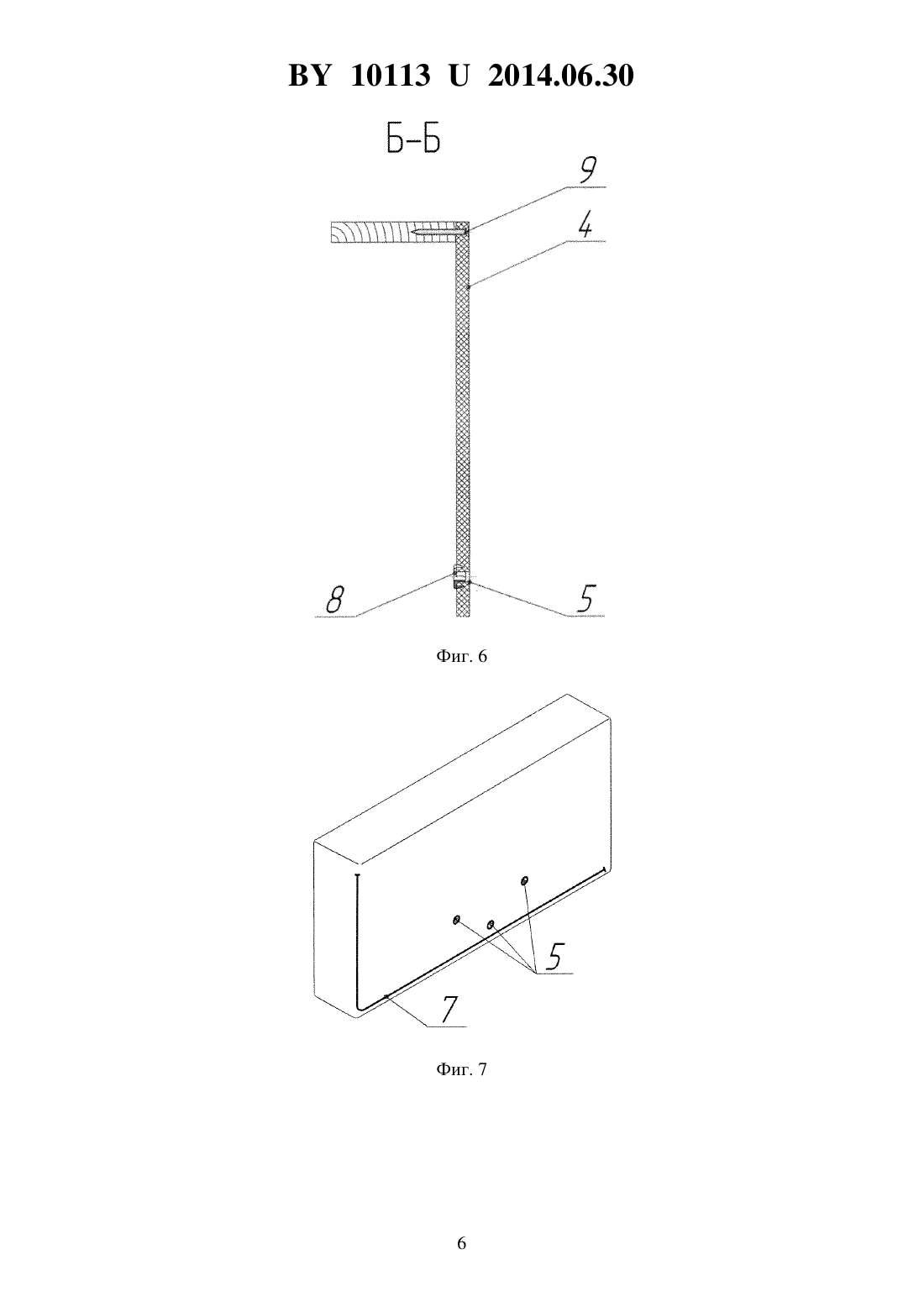

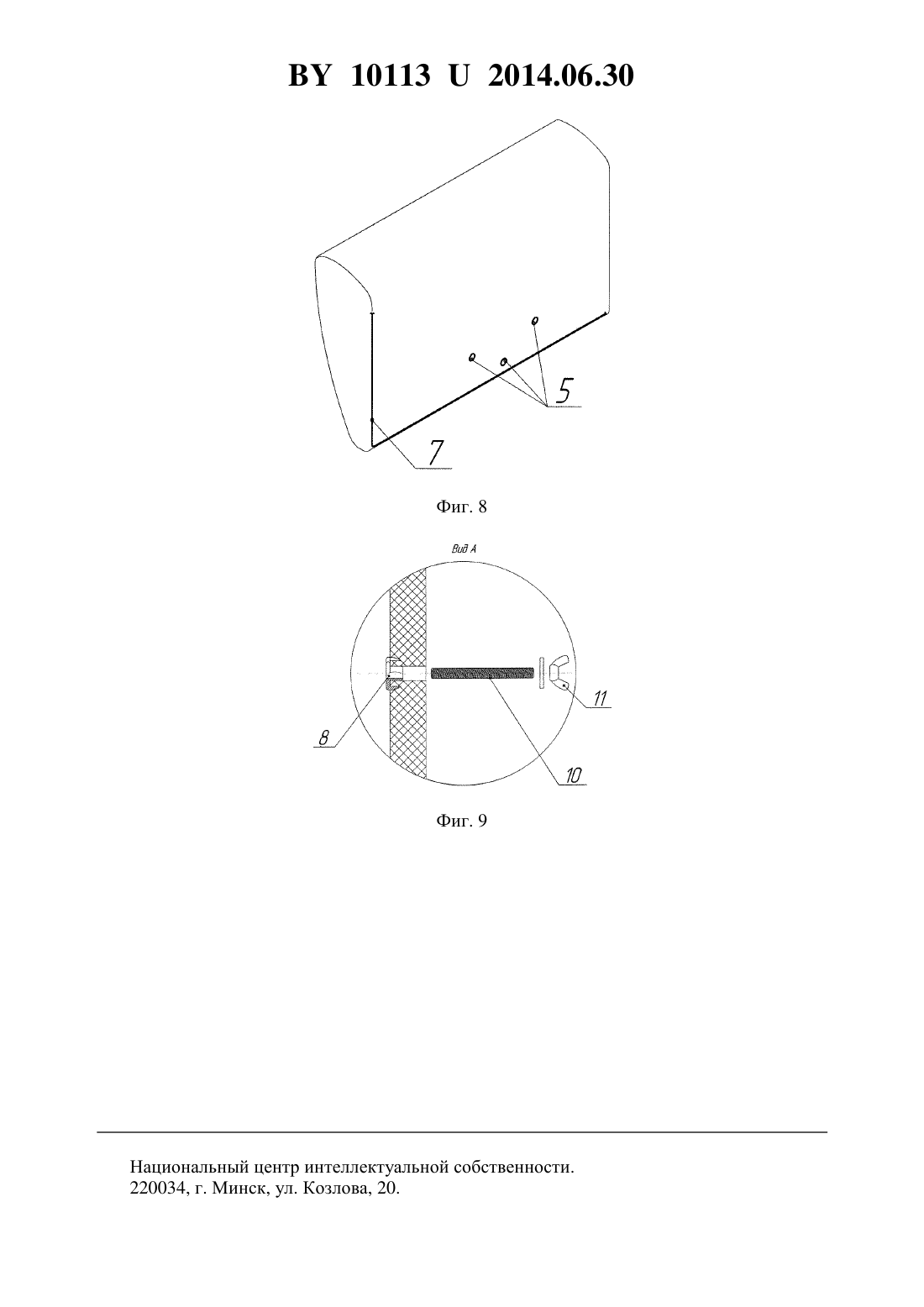

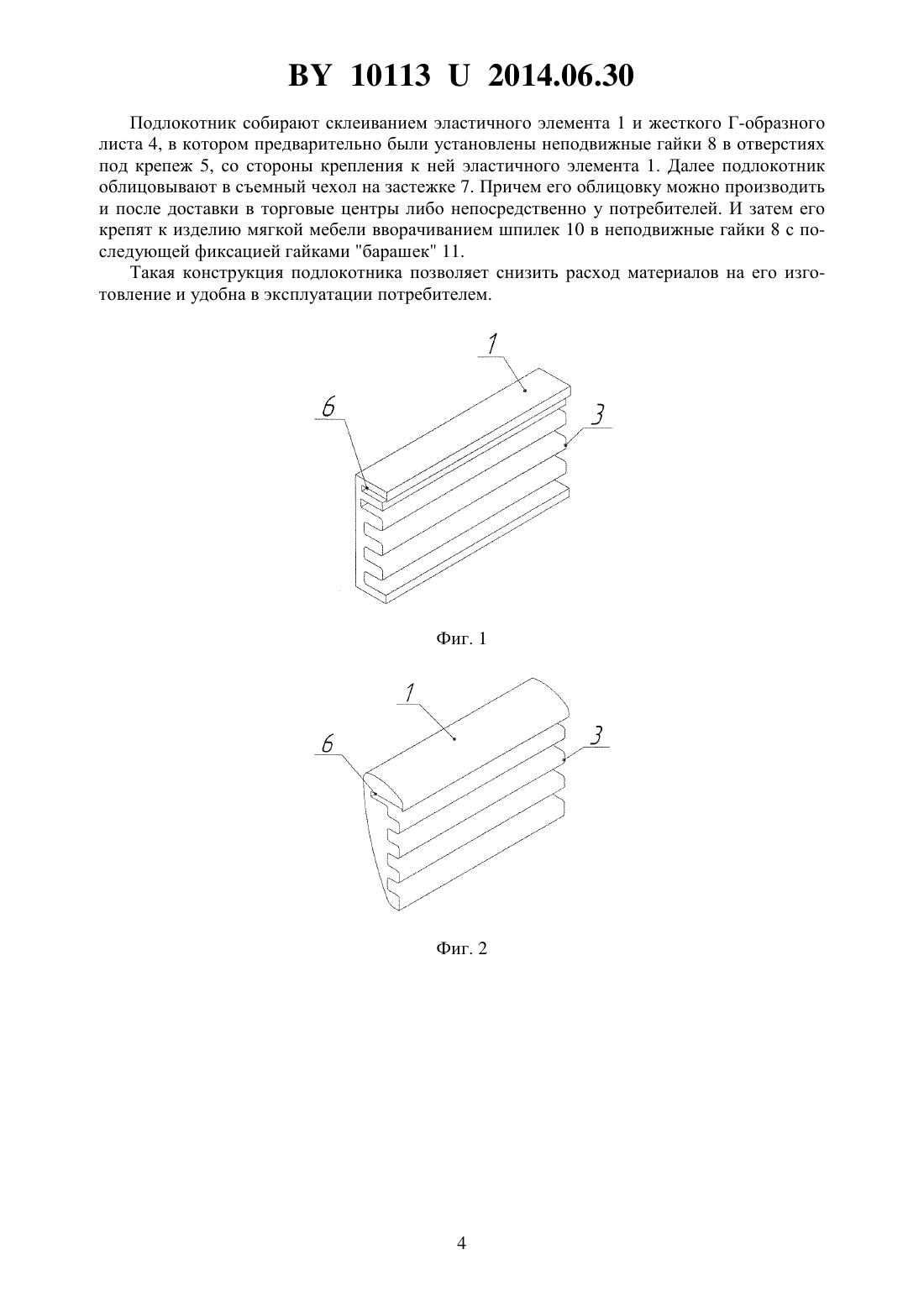

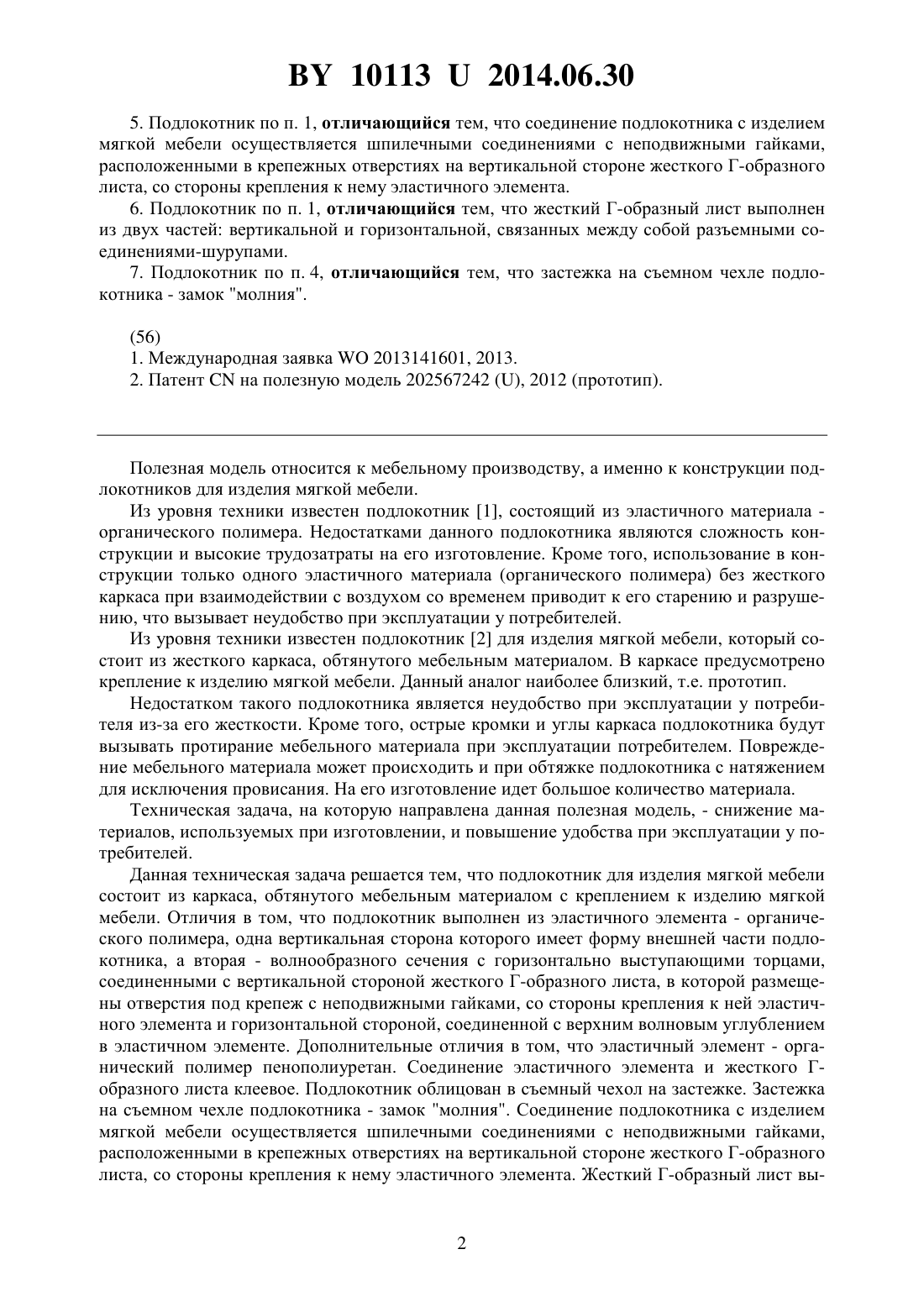

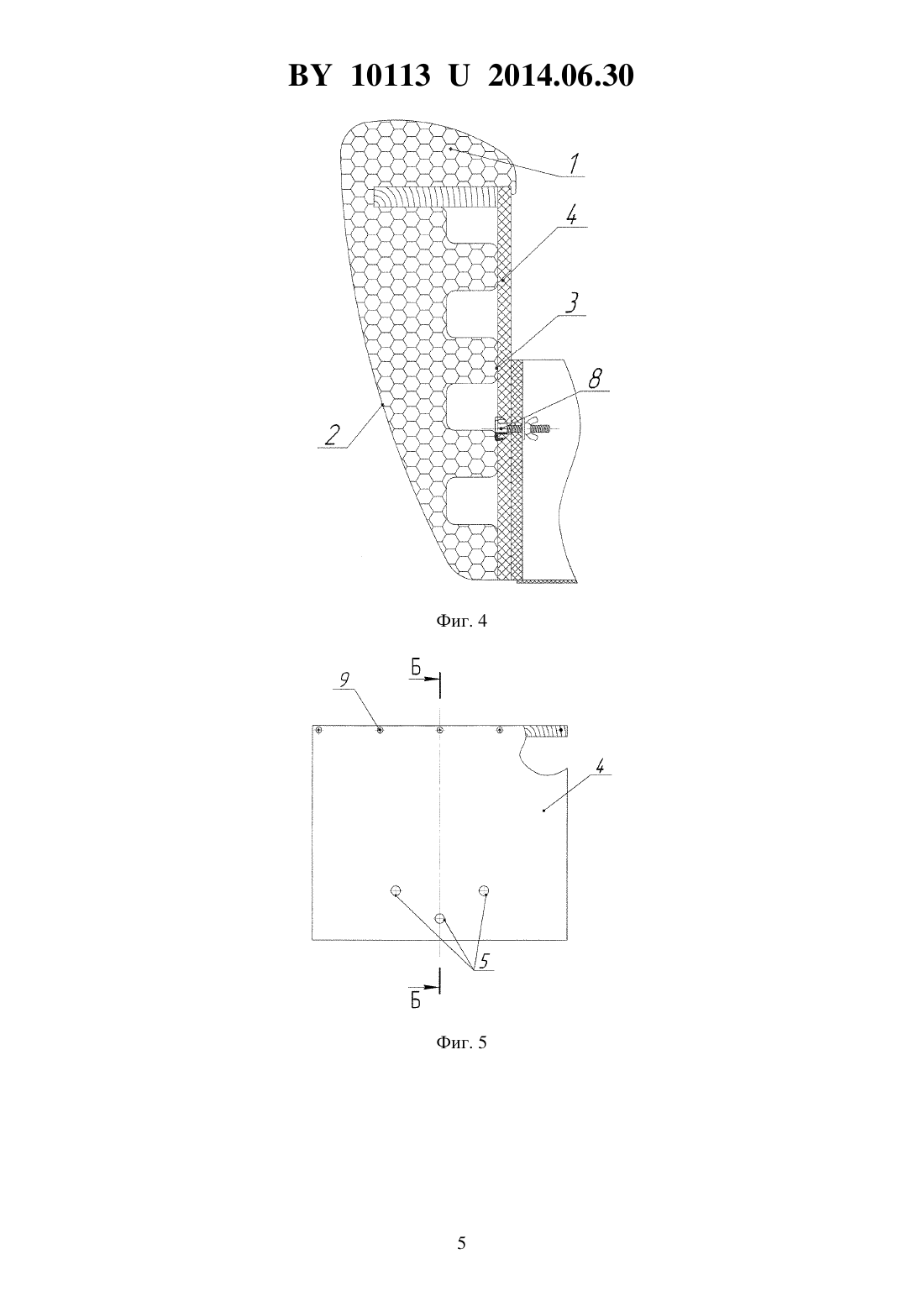

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДЛОКОТНИК ДЛЯ ИЗДЕЛИЯ МЯГКОЙ МЕБЕЛИ(71) Заявитель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(72) Авторы Заборонок Андрей Павлович Демянец Александр Александрович(73) Патентообладатель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(57) 1. Подлокотник для изделия мягкой мебели, состоящий из каркаса, обтянутого мебельным материалом с креплением к изделию мягкой мебели, отличающийся тем, что подлокотник выполнен из эластичного элемента - органического полимера, одна вертикальная сторона которого имеет форму внешней части подлокотника, а вторая - волнообразного сечения с горизонтально выступающими торцами, соединенными с вертикальной стороной жесткого Г-образного листа, в которой размещены отверстия под крепеж с неподвижными гайками, со стороны крепления к ней эластичного элемента и горизонтальной стороной, соединенной с верхним волновым углублением в эластичном элементе. 2. Подлокотник по п. 1, отличающийся тем, что эластичный элемент - органический полимер пенополиуретан. 3. Подлокотник по п. 1, отличающийся тем, что соединение эластичного элемента и жесткого Г-образного листа клеевое. 4. Подлокотник по п. 1, отличающийся тем, что он облицован в съемный чехол на застежке. 101132014.06.30 5. Подлокотник по п. 1, отличающийся тем, что соединение подлокотника с изделием мягкой мебели осуществляется шпилечными соединениями с неподвижными гайками,расположенными в крепежных отверстиях на вертикальной стороне жесткого Г-образного листа, со стороны крепления к нему эластичного элемента. 6. Подлокотник по п. 1, отличающийся тем, что жесткий Г-образный лист выполнен из двух частей вертикальной и горизонтальной, связанных между собой разъемными соединениями-шурупами. 7. Подлокотник по п. 4, отличающийся тем, что застежка на съемном чехле подлокотника - замок молния.(56) 1. Международная заявка 2013141601, 2013. 2. Патентна полезную модель 202567242 , 2012 (прототип). Полезная модель относится к мебельному производству, а именно к конструкции подлокотников для изделия мягкой мебели. Из уровня техники известен подлокотник 1, состоящий из эластичного материала органического полимера. Недостатками данного подлокотника являются сложность конструкции и высокие трудозатраты на его изготовление. Кроме того, использование в конструкции только одного эластичного материала (органического полимера) без жесткого каркаса при взаимодействии с воздухом со временем приводит к его старению и разрушению, что вызывает неудобство при эксплуатации у потребителей. Из уровня техники известен подлокотник 2 для изделия мягкой мебели, который состоит из жесткого каркаса, обтянутого мебельным материалом. В каркасе предусмотрено крепление к изделию мягкой мебели. Данный аналог наиболее близкий, т.е. прототип. Недостатком такого подлокотника является неудобство при эксплуатации у потребителя из-за его жесткости. Кроме того, острые кромки и углы каркаса подлокотника будут вызывать протирание мебельного материала при эксплуатации потребителем. Повреждение мебельного материала может происходить и при обтяжке подлокотника с натяжением для исключения провисания. На его изготовление идет большое количество материала. Техническая задача, на которую направлена данная полезная модель, - снижение материалов, используемых при изготовлении, и повышение удобства при эксплуатации у потребителей. Данная техническая задача решается тем, что подлокотник для изделия мягкой мебели состоит из каркаса, обтянутого мебельным материалом с креплением к изделию мягкой мебели. Отличия в том, что подлокотник выполнен из эластичного элемента - органического полимера, одна вертикальная сторона которого имеет форму внешней части подлокотника, а вторая - волнообразного сечения с горизонтально выступающими торцами,соединенными с вертикальной стороной жесткого Г-образного листа, в которой размещены отверстия под крепеж с неподвижными гайками, со стороны крепления к ней эластичного элемента и горизонтальной стороной, соединенной с верхним волновым углублением в эластичном элементе. Дополнительные отличия в том, что эластичный элемент - органический полимер пенополиуретан. Соединение эластичного элемента и жесткого Гобразного листа клеевое. Подлокотник облицован в съемный чехол на застежке. Застежка на съемном чехле подлокотника - замок молния. Соединение подлокотника с изделием мягкой мебели осуществляется шпилечными соединениями с неподвижными гайками,расположенными в крепежных отверстиях на вертикальной стороне жесткого Г-образного листа, со стороны крепления к нему эластичного элемента. Жесткий Г-образный лист вы 2 101132014.06.30 полнен из двух частей вертикальной и горизонтальной, связанных между собой разъемными соединениями - шурупами. Использование эластичного элемента, у которого одна вертикальная сторона волнообразного сечения с горизонтальными торцами, позволяет снизить расходы, так как на изготовление этой части идет меньше пенополиуретана, чем если бы при изготовлении использовался цельнокроенный эластичный элемент. При этом горизонтальная жесткость у эластичного элемента не ниже, чем у цельнокроенного эластичного элемента. Предложенная конструкция подлокотника, состоящего из двух частей жесткой и эластичной позволяет усилить его вертикальную жесткость, в сравнении с аналогичным подлокотником из цельнокроенного эластичного элемента, так как жесткий Г-образный лист выполняет функцию жесткого каркаса, но на изготовление его используется в два раза меньше материала, чем у прототипа, что также позволяет получить экономию. Удобство при эксплуатации у потребителей будут вызывать облицовка подлокотника в съемный чехол на застежке - замке молнии и крепление подлокотника шпилечными соединениями к изделию мягкой мебели. Это позволит легко в домашних условиях демонтировать такой подлокотник, и на нем самостоятельно можно поменять чехол. Данная полезная модель поясняется фигурами, где представлены на фиг. 1 - изометрическая проекция эластичного элемента подлокотника прямой конструкции на фиг. 2 - изометрическая проекция эластичного элемента подлокотника изогнутой конструкции на фиг. 3 - сечение собранного подлокотника прямой конструкции на фиг. 4 - сечение собранного подлокотника изогнутой конструкции на фиг. 5 - жесткий Г-образный лист, выполненный из двух частей, вид сбоку на фиг. 6 - разрез Б-Бфиг. 3 на фиг. 7 - изометрическая проекция подлокотника прямой конструкции, облицованного в чехол на фиг. 8 - изометрическая проекция подлокотника изогнутой конструкции, облицованного в чехол на фиг. 9 - выносной вид А фиг. 3. Подлокотник выполнен из двух частей. Одна его часть выполнена из эластичного элемента 1 - органического полимера. Внешняя вертикальная его сторона 2 повторяет форму внешней части подлокотника, а другая его сторона - волнообразного сечения с горизонтально выступающими торцами 3. На фиг. 1 показано выполнение эластичного элемента 1 для подлокотника, выполненного в виде параллелепипеда, а на фиг. 2 показано выполнение эластичного элемента для подлокотника с изогнутой внешней стороной. Горизонтально выступающие торцы 3 эластичного элемента 1 соединены с вертикальной стороной жесткого Г-образного листа 4, в которой размещены отверстия под крепеж 5. Горизонтальная сторона жесткого Г-образного листа 4 соединена с верхним волновым углублением 6 в эластичном элементе 1. Эластичный элемент 1 изготавливают из органического полимера - пенополиуретана. Клеем соединяют горизонтально выступающие торцы 3 эластичного элемента с вертикальной стороной жесткого Г-образного листа 4. Подлокотник облицован в съемный чехол на застежке 7. Застежка 7 - замок молния. В отверстия под крепеж 5 на вертикальной стороне жесткого Г-образного листа 4 со стороны крепления к нему эластичного элемента 1 вставлены неподвижные гайки 8 для разъемного шпилечного соединения с изделием мягкой мебели. Жесткий Г-образный лист 4 выполнен из двух частей вертикальной и горизонтальной, связанных между собой разъемными соединениями - шурупами 9. Соединение подлокотника с изделием мягкой мебели осуществляется разъемным шпилечным соединением, т.е. шпильками 10, которые одной стороной вворачивают в неподвижные гайки 8, а другой закрепляют гайками барашек 11. 101132014.06.30 Подлокотник собирают склеиванием эластичного элемента 1 и жесткого Г-образного листа 4, в котором предварительно были установлены неподвижные гайки 8 в отверстиях под крепеж 5, со стороны крепления к ней эластичного элемента 1. Далее подлокотник облицовывают в съемный чехол на застежке 7. Причем его облицовку можно производить и после доставки в торговые центры либо непосредственно у потребителей. И затем его крепят к изделию мягкой мебели вворачиванием шпилек 10 в неподвижные гайки 8 с последующей фиксацией гайками барашек 11. Такая конструкция подлокотника позволяет снизить расход материалов на его изготовление и удобна в эксплуатации потребителем. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
