Подлокотник для ручной сварки

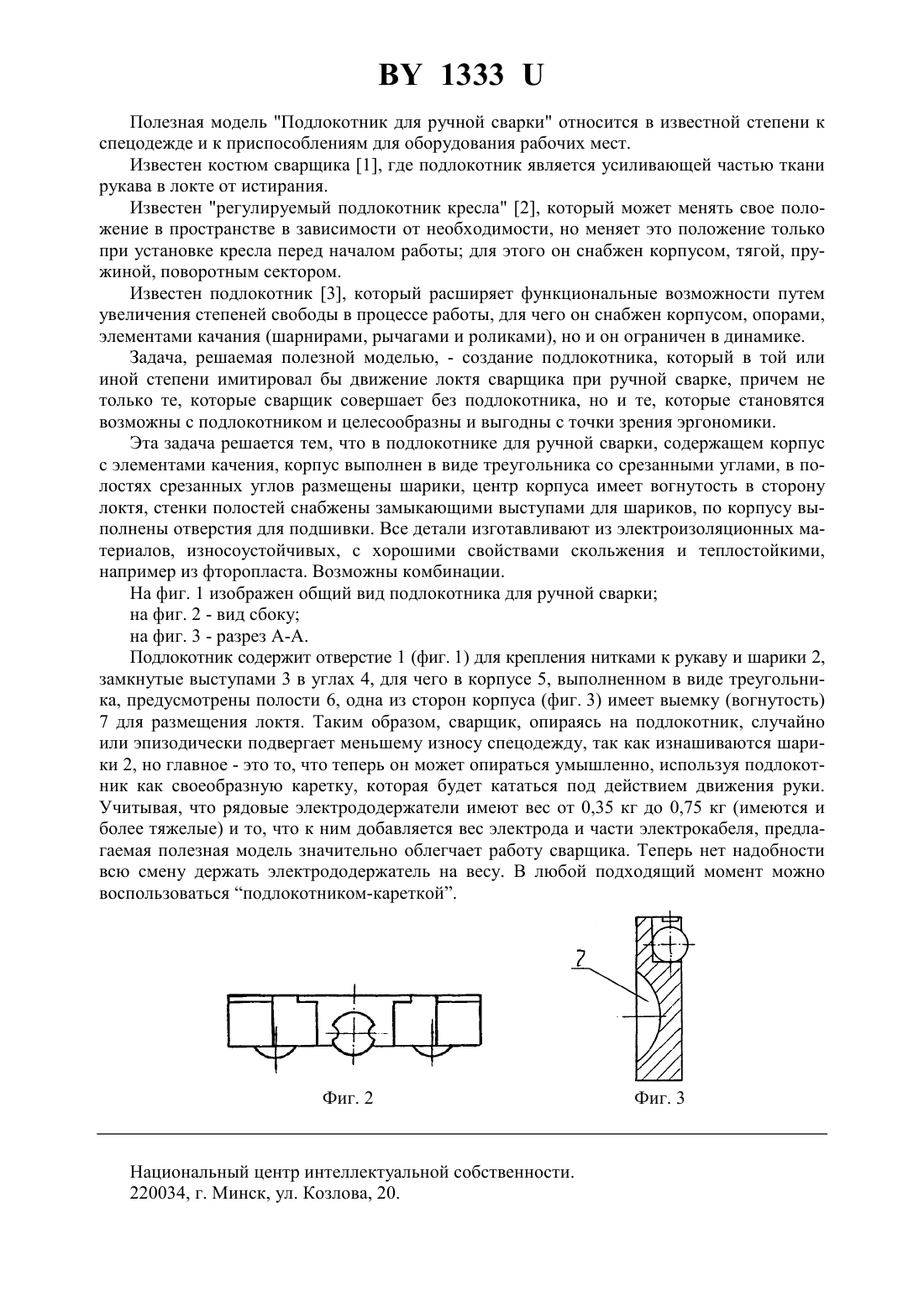

(51)41 27/12,23 5/22 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДЛОКОТНИК ДЛЯ РУЧНОЙ СВАРКИ(72) Авторы Калацкий Леонид Владимирович Кениг Владимир Вячеславович Романенков Владимир Андреевич(73) Патентообладатель ГУ Научно-исследовательский и конструкторскотехнологический институт сварки и защитных покрытий с опытным производством(57) Подлокотник для ручной сварки, содержащий корпус с элементами качения, отличающийся тем, что корпус выполнен в виде треугольника со срезанными углами, в полостях срезанных углов размещены шарики, центр корпуса имеет вогнутость в сторону локтя, стенки полостей снабжены замыкающими выступами для шариков, по корпусу выполнены отверстия для подшивки. 1333 Полезная модель Подлокотник для ручной сварки относится в известной степени к спецодежде и к приспособлениям для оборудования рабочих мест. Известен костюм сварщика 1, где подлокотник является усиливающей частью ткани рукава в локте от истирания. Известен регулируемый подлокотник кресла 2, который может менять свое положение в пространстве в зависимости от необходимости, но меняет это положение только при установке кресла перед началом работы для этого он снабжен корпусом, тягой, пружиной, поворотным сектором. Известен подлокотник 3, который расширяет функциональные возможности путем увеличения степеней свободы в процессе работы, для чего он снабжен корпусом, опорами,элементами качания (шарнирами, рычагами и роликами), но и он ограничен в динамике. Задача, решаемая полезной моделью, - создание подлокотника, который в той или иной степени имитировал бы движение локтя сварщика при ручной сварке, причем не только те, которые сварщик совершает без подлокотника, но и те, которые становятся возможны с подлокотником и целесообразны и выгодны с точки зрения эргономики. Эта задача решается тем, что в подлокотнике для ручной сварки, содержащем корпус с элементами качения, корпус выполнен в виде треугольника со срезанными углами, в полостях срезанных углов размещены шарики, центр корпуса имеет вогнутость в сторону локтя, стенки полостей снабжены замыкающими выступами для шариков, по корпусу выполнены отверстия для подшивки. Все детали изготавливают из электроизоляционных материалов, износоустойчивых, с хорошими свойствами скольжения и теплостойкими,например из фторопласта. Возможны комбинации. На фиг. 1 изображен общий вид подлокотника для ручной сварки на фиг. 2 - вид сбоку на фиг. 3 - разрез А-А. Подлокотник содержит отверстие 1 (фиг. 1) для крепления нитками к рукаву и шарики 2,замкнутые выступами 3 в углах 4, для чего в корпусе 5, выполненном в виде треугольника, предусмотрены полости 6, одна из сторон корпуса (фиг. 3) имеет выемку (вогнутость) 7 для размещения локтя. Таким образом, сварщик, опираясь на подлокотник, случайно или эпизодически подвергает меньшему износу спецодежду, так как изнашиваются шарики 2, но главное - это то, что теперь он может опираться умышленно, используя подлокотник как своеобразную каретку, которая будет кататься под действием движения руки. Учитывая, что рядовые электрододержатели имеют вес от 0,35 кг до 0,75 кг (имеются и более тяжелые) и то, что к ним добавляется вес электрода и части электрокабеля, предлагаемая полезная модель значительно облегчает работу сварщика. Теперь нет надобности всю смену держать электрододержатель на весу. В любой подходящий момент можно воспользоваться подлокотником-кареткой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
