Механизм подъема сидения мягкой мебели

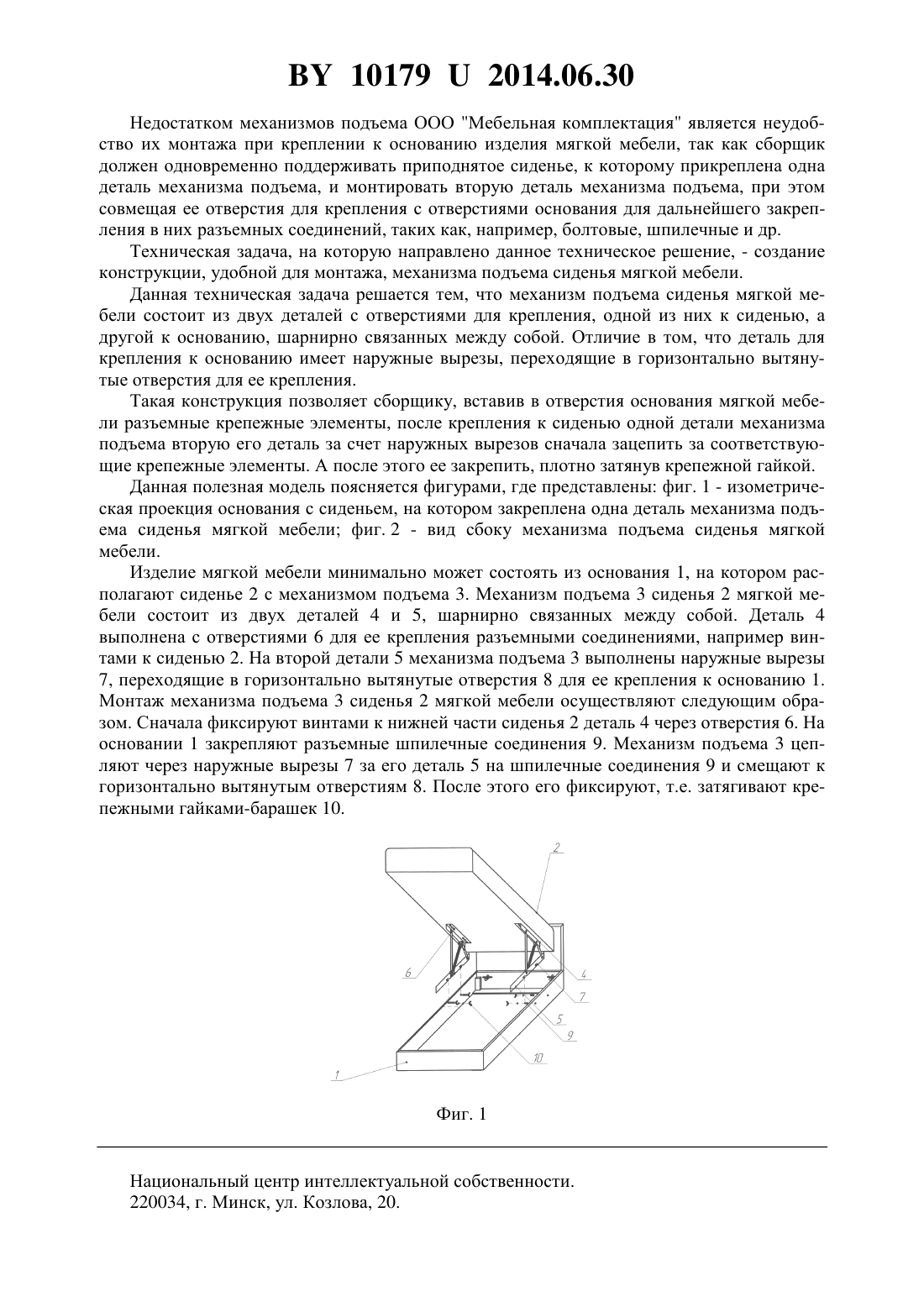

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕХАНИЗМ ПОДЪЕМА СИДЕНЬЯ МЯГКОЙ МЕБЕЛИ(71) Заявитель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(72) Авторы Заборонок Андрей Павлович Демянец Александр Александрович(73) Патентообладатель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(57) Механизм подъема сиденья мягкой мебели, состоящий из двух деталей с отверстиями для крепления, одной из них к сиденью, а другой к основанию, шарнирно связанных между собой, отличающийся тем, что деталь для крепления к основанию имеет наружные вырезы, переходящие в горизонтально вытянутые отверстия для ее крепления.(56) 1. Сайт ООО Мебельная комплектация. ////94412/ механизм подъема сиденья ФМК 011 (прототип). Полезная модель относится к мебельному производству и может быть использована для изготовления изделий мягкой мебели с поднимающимся сиденьем. Из уровня техники известны различные механизмы подъема сиденья мягкой мебели(1), производителем которых является, например, ООО Мебельная комплектация, выпускающее различные модели механизмов подъема. Наиболее близким аналогом, т.е прототипом, является механизм подъема сиденья ФМК 011, который состоит из двух деталей с отверстиями для крепления, одной из них к сиденью, а другой к основанию, шарнирно связанных между собой. 101792014.06.30 Недостатком механизмов подъема ООО Мебельная комплектация является неудобство их монтажа при креплении к основанию изделия мягкой мебели, так как сборщик должен одновременно поддерживать приподнятое сиденье, к которому прикреплена одна деталь механизма подъема, и монтировать вторую деталь механизма подъема, при этом совмещая ее отверстия для крепления с отверстиями основания для дальнейшего закрепления в них разъемных соединений, таких как, например, болтовые, шпилечные и др. Техническая задача, на которую направлено данное техническое решение, - создание конструкции, удобной для монтажа, механизма подъема сиденья мягкой мебели. Данная техническая задача решается тем, что механизм подъема сиденья мягкой мебели состоит из двух деталей с отверстиями для крепления, одной из них к сиденью, а другой к основанию, шарнирно связанных между собой. Отличие в том, что деталь для крепления к основанию имеет наружные вырезы, переходящие в горизонтально вытянутые отверстия для ее крепления. Такая конструкция позволяет сборщику, вставив в отверстия основания мягкой мебели разъемные крепежные элементы, после крепления к сиденью одной детали механизма подъема вторую его деталь за счет наружных вырезов сначала зацепить за соответствующие крепежные элементы. А после этого ее закрепить, плотно затянув крепежной гайкой. Данная полезная модель поясняется фигурами, где представлены фиг. 1 - изометрическая проекция основания с сиденьем, на котором закреплена одна деталь механизма подъема сиденья мягкой мебели фиг. 2 - вид сбоку механизма подъема сиденья мягкой мебели. Изделие мягкой мебели минимально может состоять из основания 1, на котором располагают сиденье 2 с механизмом подъема 3. Механизм подъема 3 сиденья 2 мягкой мебели состоит из двух деталей 4 и 5, шарнирно связанных между собой. Деталь 4 выполнена с отверстиями 6 для ее крепления разъемными соединениями, например винтами к сиденью 2. На второй детали 5 механизма подъема 3 выполнены наружные вырезы 7, переходящие в горизонтально вытянутые отверстия 8 для ее крепления к основанию 1. Монтаж механизма подъема 3 сиденья 2 мягкой мебели осуществляют следующим образом. Сначала фиксируют винтами к нижней части сиденья 2 деталь 4 через отверстия 6. На основании 1 закрепляют разъемные шпилечные соединения 9. Механизм подъема 3 цепляют через наружные вырезы 7 за его деталь 5 на шпилечные соединения 9 и смещают к горизонтально вытянутым отверстиям 8. После этого его фиксируют, т.е. затягивают крепежными гайками-барашек 10. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
