Подлокотник для ручной сварки

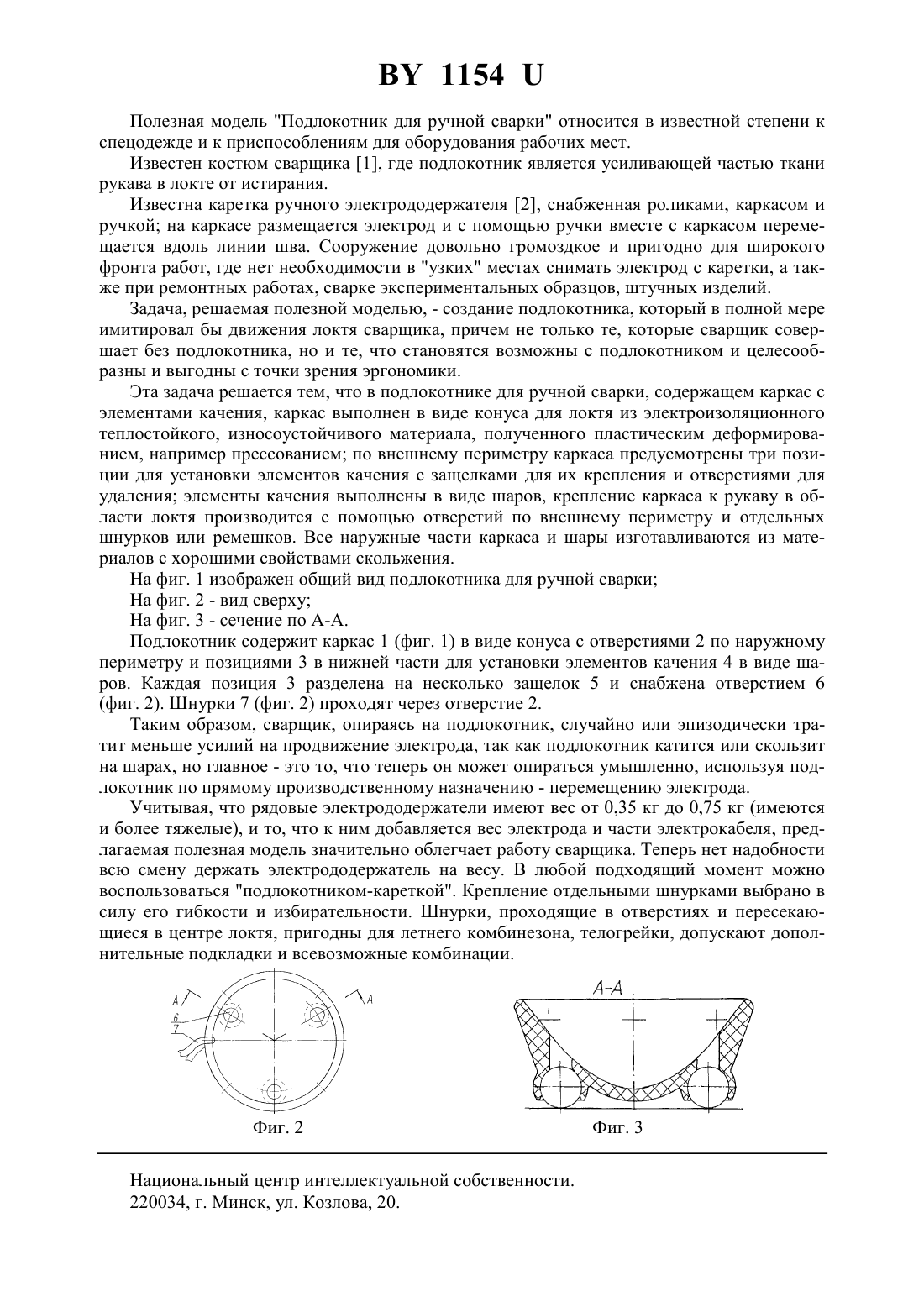

(51)41 13/00,47 7/54 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДЛОКОТНИК ДЛЯ РУЧНОЙ СВАРКИ(72) Авторы Мартинкевич Людмила Вален(22) 2002.12.26 тиновна Романенков Владимир Анд(46) 2003.12.30 реевич(71) Заявитель ГУ Научно-исследователь- (73) Патентообладатель ГУ Научно-исслеский и конструкторско-технологидовательский и конструкторско-техноческий институт сварки и защитных логический институт сварки и защитных покрытий с опытным производством покрытий с опытным производством(57) Подлокотник для ручной сварки, содержащий каркас с элементами качения, отличающийся тем, что каркас выполнен в виде конуса для локтя из электроизоляционного,теплостойкого, износоустойчивого материала, полученного пластическим деформированием, например прессованием по внешнему периметру каркаса предусмотрены три позиции для установки элементов качения с защелками для их крепления и отверстиями для удаления элементы качения выполнены в виде шаров, крепление каркаса к рукаву в области локтя производится с помощью отверстий по внешнему периметру и отдельных шнурков. 1154 Полезная модель Подлокотник для ручной сварки относится в известной степени к спецодежде и к приспособлениям для оборудования рабочих мест. Известен костюм сварщика 1, где подлокотник является усиливающей частью ткани рукава в локте от истирания. Известна каретка ручного электрододержателя 2, снабженная роликами, каркасом и ручкой на каркасе размещается электрод и с помощью ручки вместе с каркасом перемещается вдоль линии шва. Сооружение довольно громоздкое и пригодно для широкого фронта работ, где нет необходимости в узких местах снимать электрод с каретки, а также при ремонтных работах, сварке экспериментальных образцов, штучных изделий. Задача, решаемая полезной моделью, - создание подлокотника, который в полной мере имитировал бы движения локтя сварщика, причем не только те, которые сварщик совершает без подлокотника, но и те, что становятся возможны с подлокотником и целесообразны и выгодны с точки зрения эргономики. Эта задача решается тем, что в подлокотнике для ручной сварки, содержащем каркас с элементами качения, каркас выполнен в виде конуса для локтя из электроизоляционного теплостойкого, износоустойчивого материала, полученного пластическим деформированием, например прессованием по внешнему периметру каркаса предусмотрены три позиции для установки элементов качения с защелками для их крепления и отверстиями для удаления элементы качения выполнены в виде шаров, крепление каркаса к рукаву в области локтя производится с помощью отверстий по внешнему периметру и отдельных шнурков или ремешков. Все наружные части каркаса и шары изготавливаются из материалов с хорошими свойствами скольжения. На фиг. 1 изображен общий вид подлокотника для ручной сварки На фиг. 2 - вид сверху На фиг. 3 - сечение по А-А. Подлокотник содержит каркас 1 (фиг. 1) в виде конуса с отверстиями 2 по наружному периметру и позициями 3 в нижней части для установки элементов качения 4 в виде шаров. Каждая позиция 3 разделена на несколько защелок 5 и снабжена отверстием 6(фиг. 2). Шнурки 7 (фиг. 2) проходят через отверстие 2. Таким образом, сварщик, опираясь на подлокотник, случайно или эпизодически тратит меньше усилий на продвижение электрода, так как подлокотник катится или скользит на шарах, но главное - это то, что теперь он может опираться умышленно, используя подлокотник по прямому производственному назначению - перемещению электрода. Учитывая, что рядовые электрододержатели имеют вес от 0,35 кг до 0,75 кг (имеются и более тяжелые), и то, что к ним добавляется вес электрода и части электрокабеля, предлагаемая полезная модель значительно облегчает работу сварщика. Теперь нет надобности всю смену держать электрододержатель на весу. В любой подходящий момент можно воспользоваться подлокотником-кареткой. Крепление отдельными шнурками выбрано в силу его гибкости и избирательности. Шнурки, проходящие в отверстиях и пересекающиеся в центре локтя, пригодны для летнего комбинезона, телогрейки, допускают дополнительные подкладки и всевозможные комбинации. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
