Устройство для контроля только что изготовленных стеклянных сосудов (варианты) и способ обнаружения занимающего неправильно ориентированное положение сосуда (варианты)

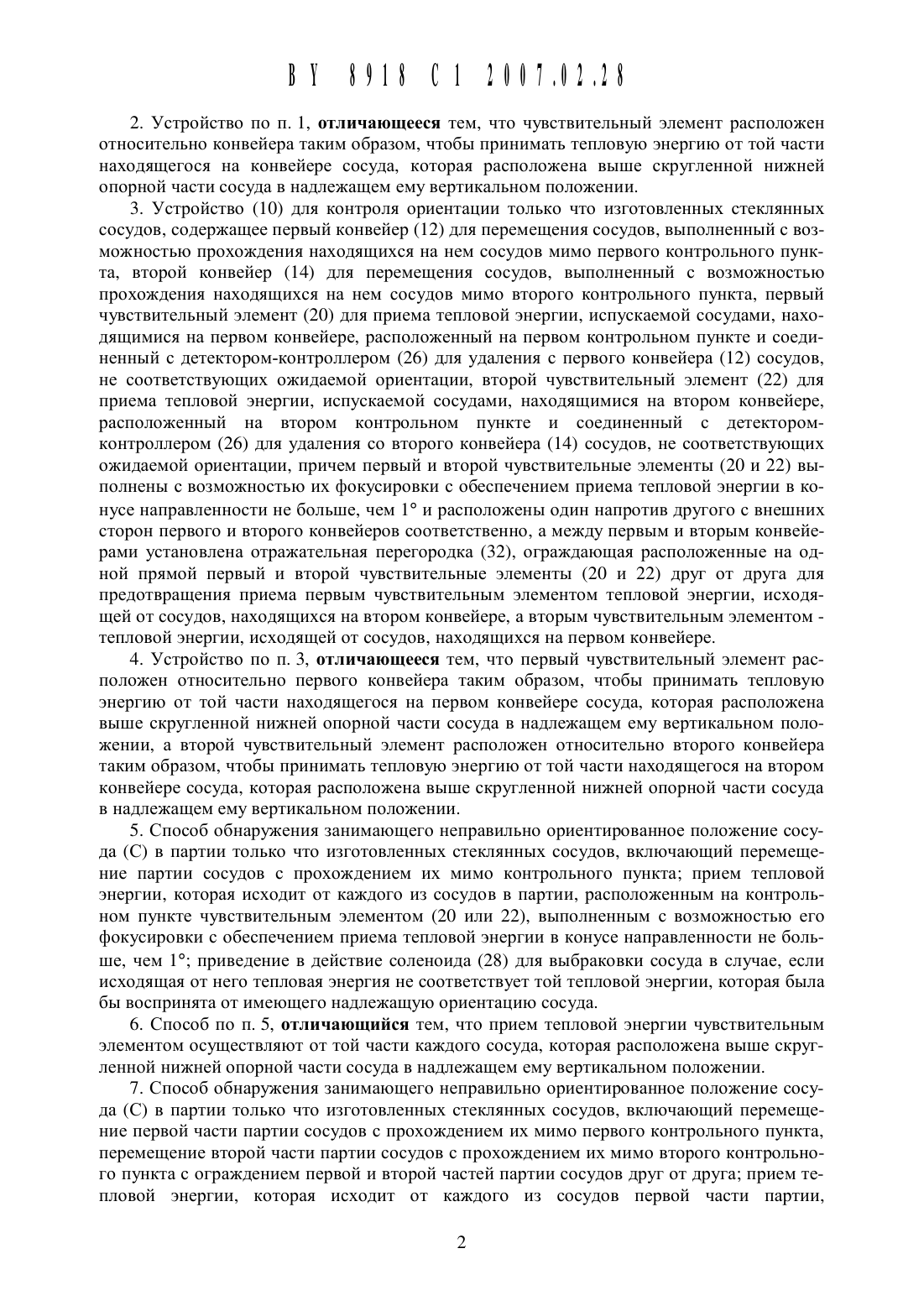

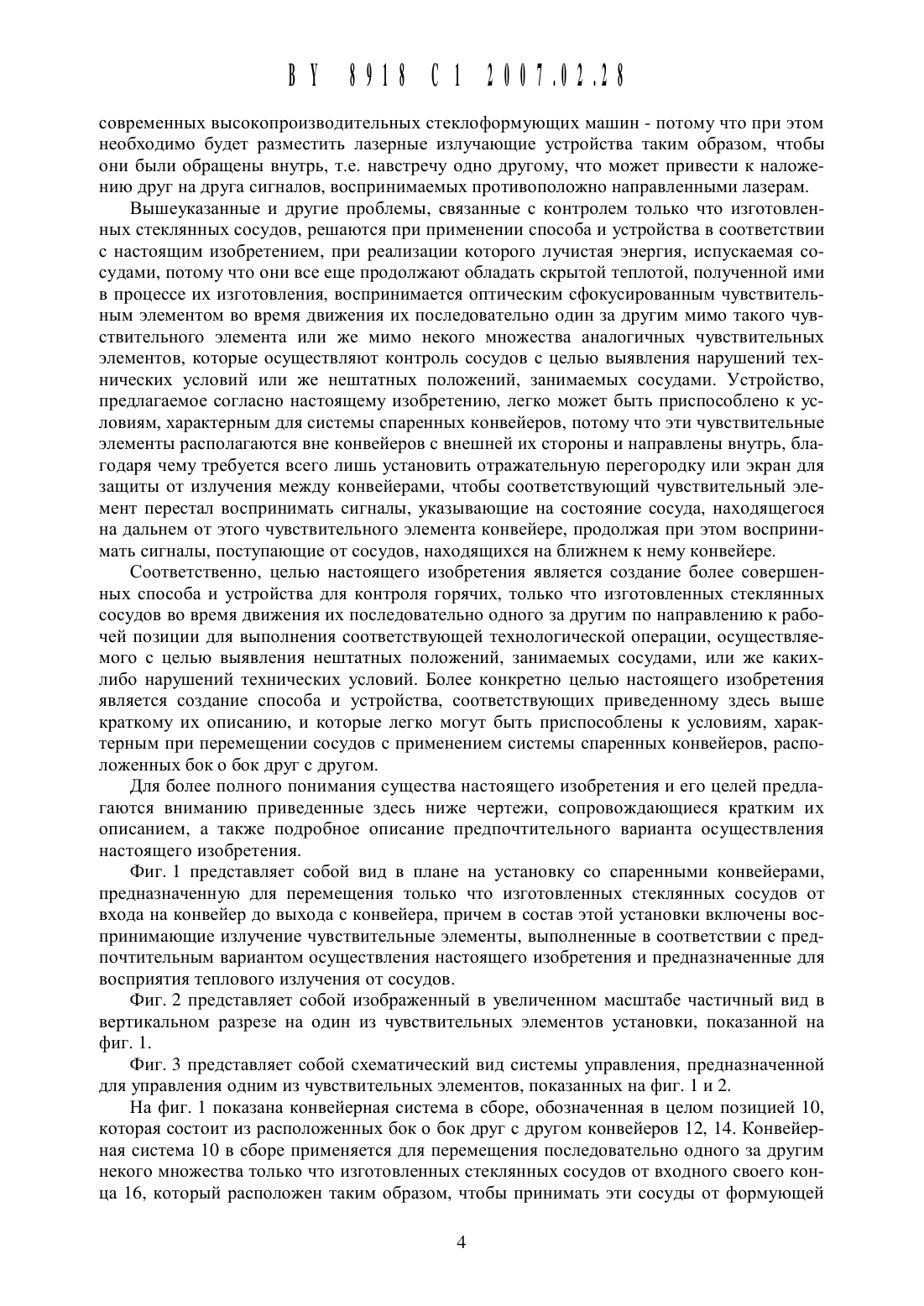

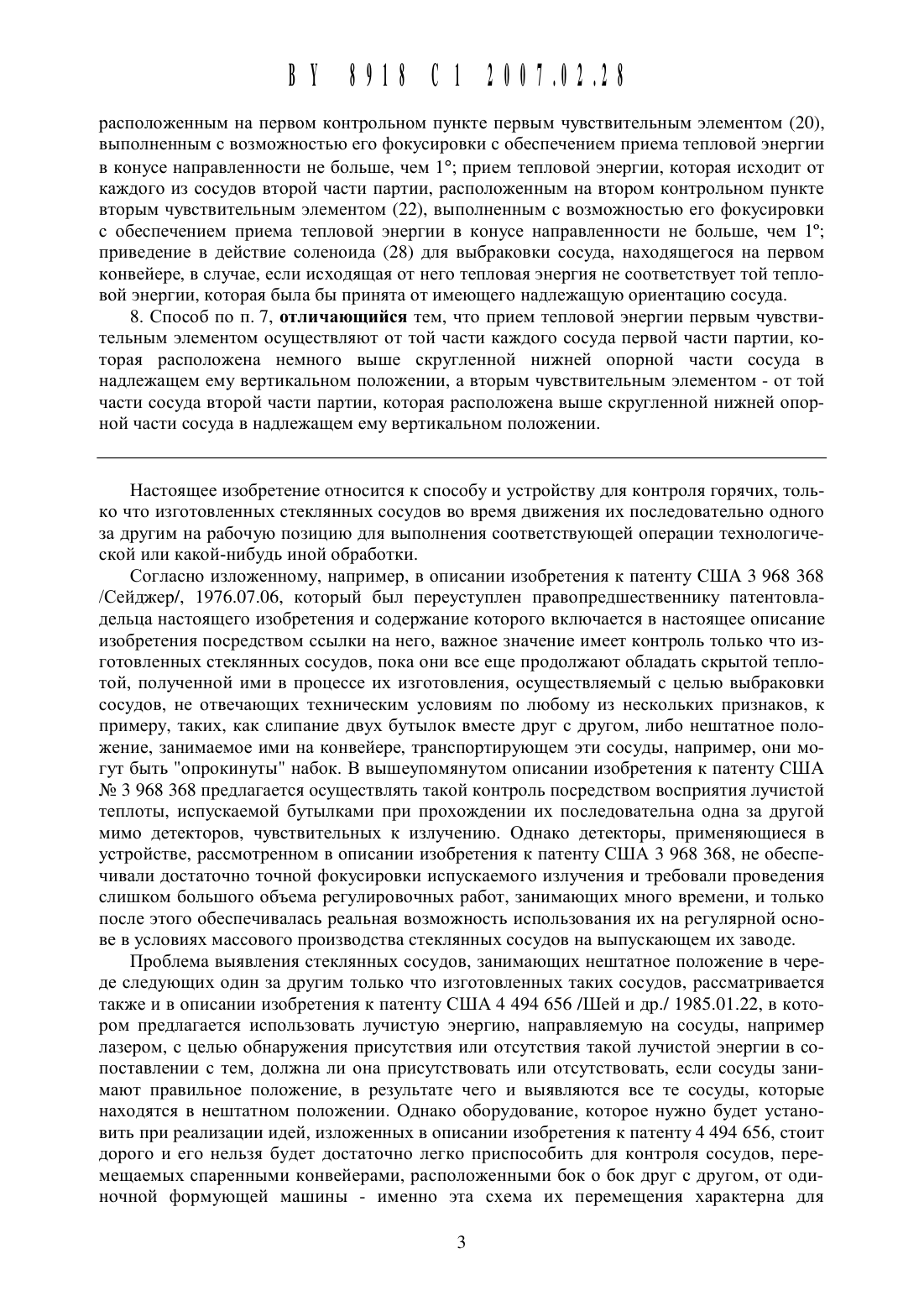

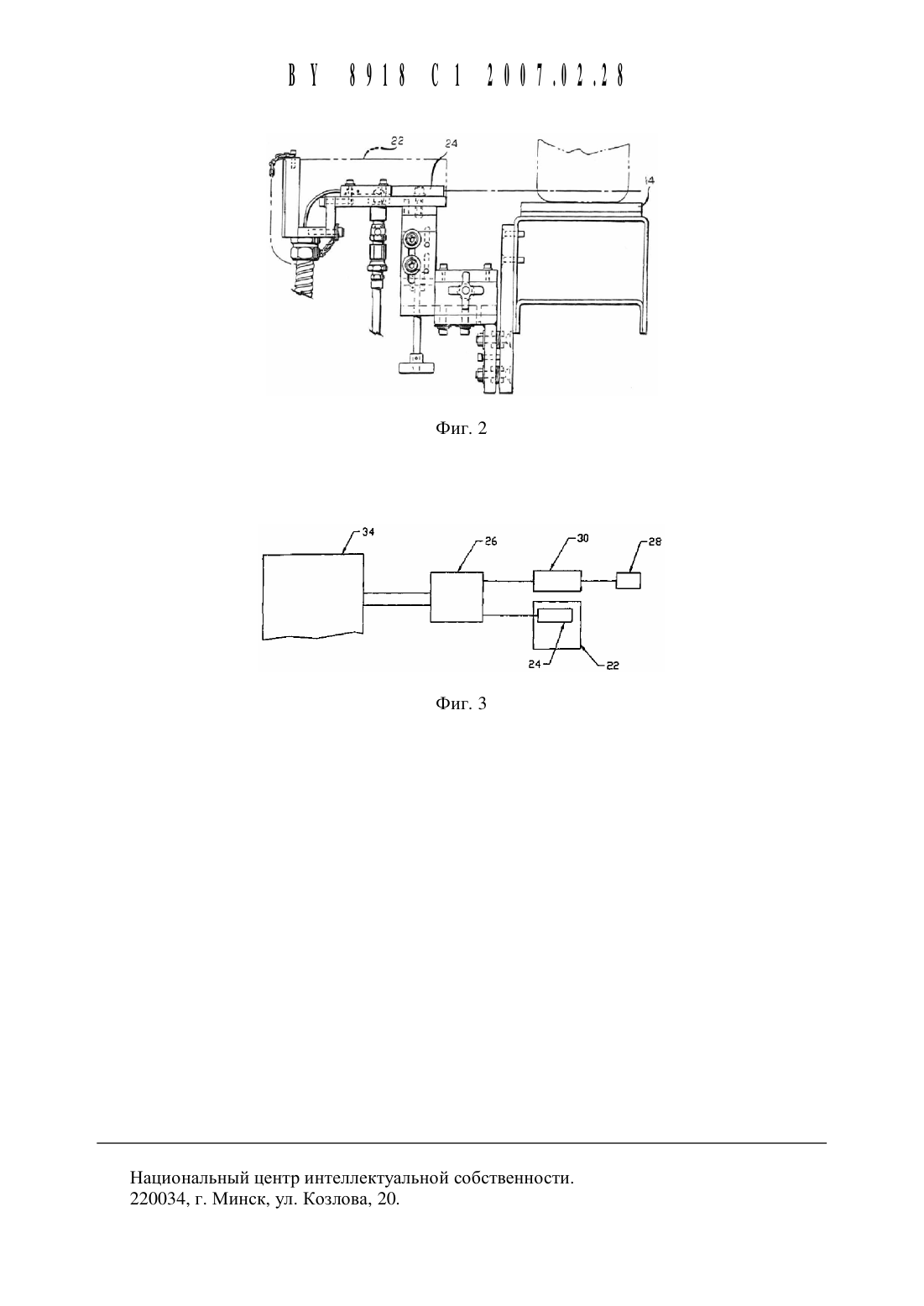

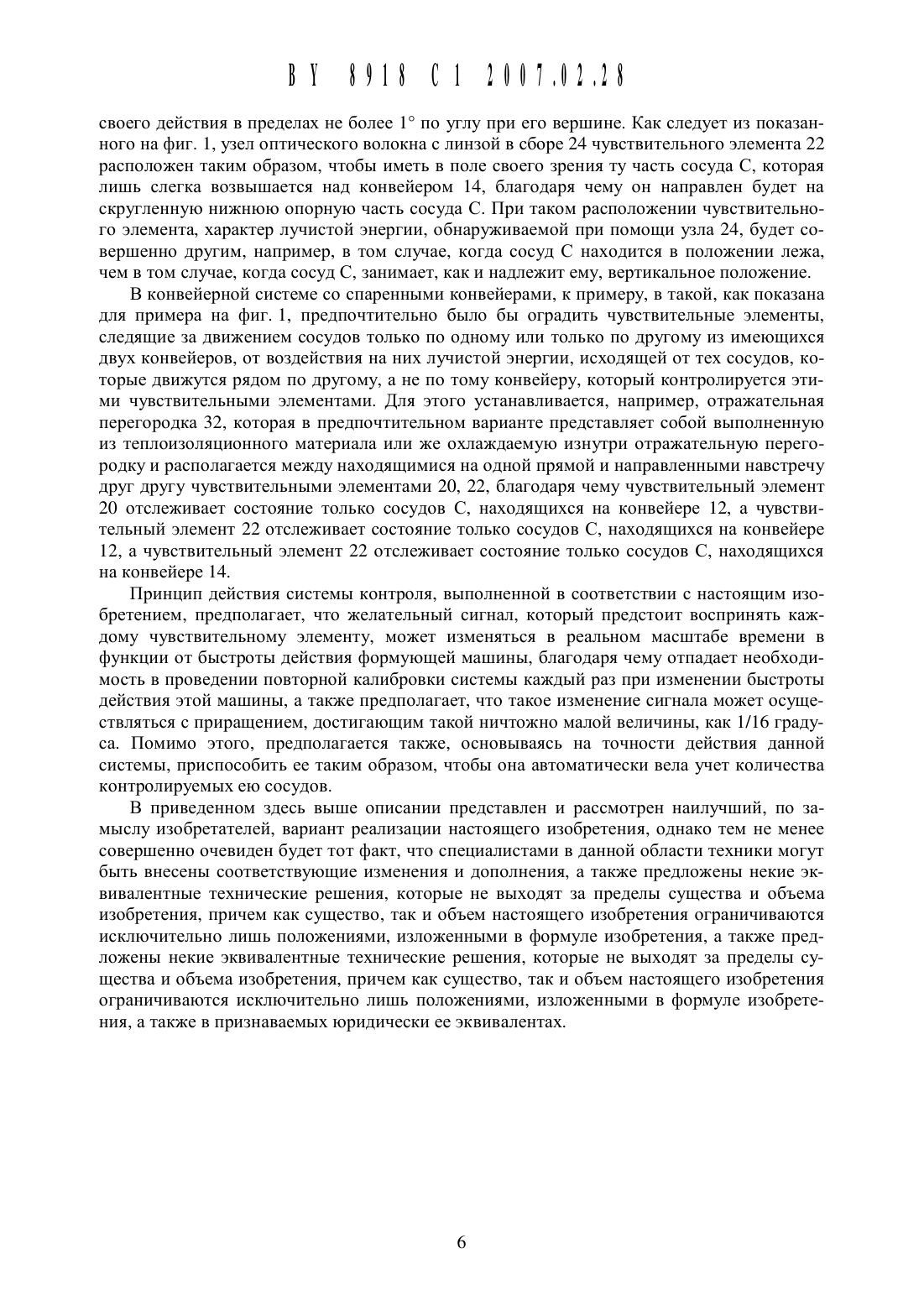

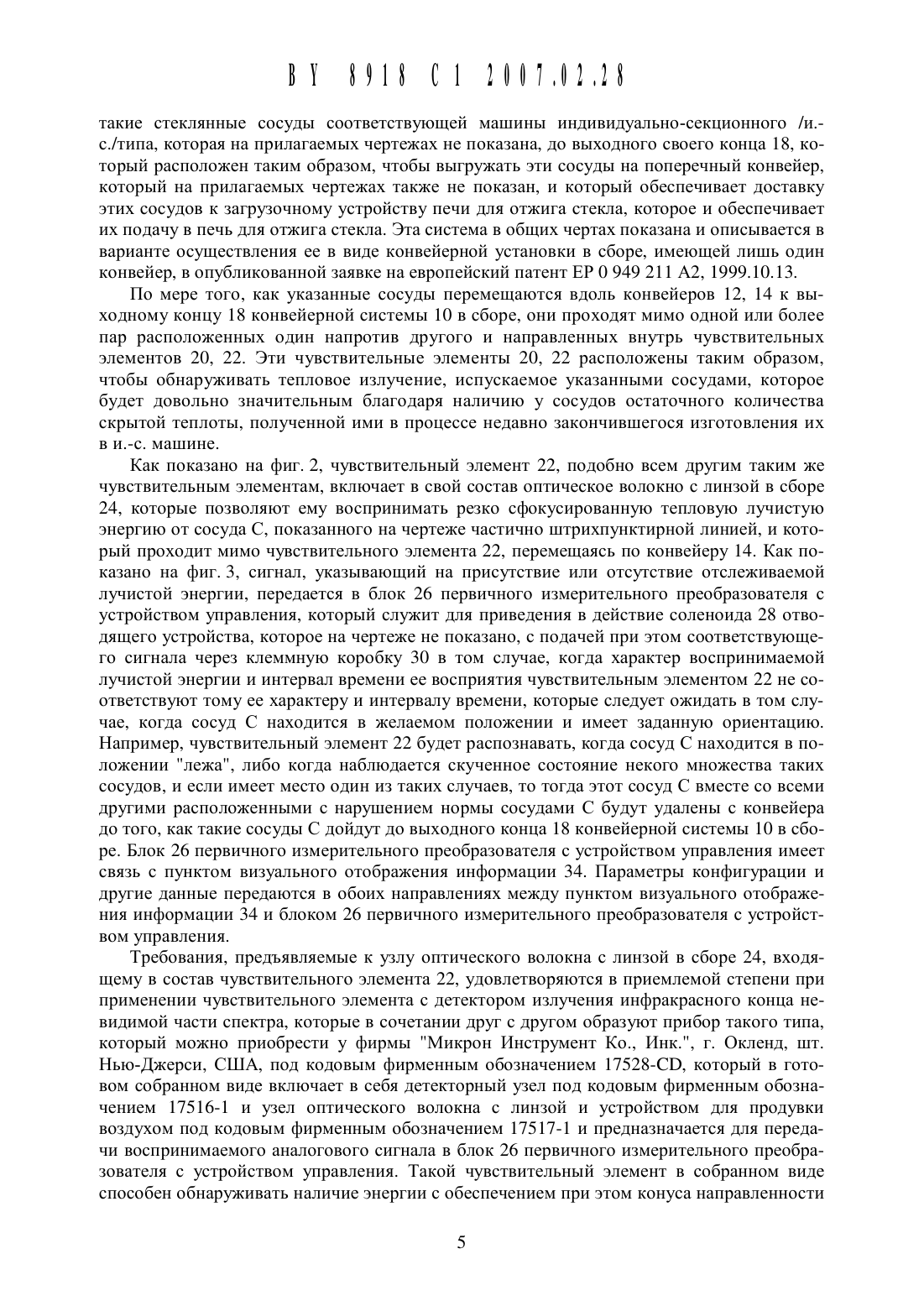

2. Устройство по п. 1, отличающееся тем, что Чувствительный элемент расположен относительно конвейера таким образом, чтобы принимать тепловую энергию от той Части находящегося на конвейере сосуда, которая расположена выше скругленной нижней опорной Части сосуда в надлежащем ему вертикальном положении.3. Устройство (10) для контроля ориентации только что изготовленных стеклянных сосудов, содержащее Первый конвейер (12) для перемещения сосудов, выполненный с возможностью прохождения находящихся на нем сосудов мимо первого контрольного пункта, второй конвейер (14) для перемещения сосудов, выполненный с возможностью прохождения находящихся на нем сосудов мимо второго контрольного пункта, первый Чувствительный элемент (20) для приема тепловой энергии, испускаемой сосудами, находящимися на первом конвейере, расположенный на первом контрольном пункте и соединенный с детектором-контроллером (26) для удаления с первого конвейера (12) сосудов,не соответствующих ожидаемой ориентации, второй Чувствительный элемент (22) для приема тепловой энергии, испускаемой сосудами, находящимися на втором конвейере,расположенный на втором контрольном пункте и соединенный с детекторомконтроллером (26) для удаления со второго конвейера ( 14) сосудов, не соответствующих ожидаемой ориентации, причем первый и второй Чувствительные элементы (20 и 22) вь 1 полнены с возможностью их фокусировки с обеспечением приема тепловой энергии в конусе направленности не больше, Чем 1 и расположены один напротив другого с внешних сторон первого и второго конвейеров соответственно, а между первым и вторым конвейерами установлена отражательная перегородка (32), ограждающая расположенные на одной прямой первый и второй Чувствительные элементы (20 и 22) друг ОТ ДРУГа для предотвращения приема первым Чувствительным элементом тепловой энергии, исходящей от сосудов, находящихся на втором конвейере, а вторым Чувствительным элементом тепловой энергии, исходящей от сосудов, находящихся на первом конвейере.4. Устройство по п. 3, отличающееся тем, что первый Чувствительный элемент расположен относительно первого конвейера таким образом, Чтобы принимать тепловую энергию от той Части находящегося на первом конвейере сосуда, которая расположена выше скругленной нижней опорной Части сосуда в надлежащем ему вертикальном положении, а второй Чувствительный элемент расположен относительно второго конвейера таким образом, Чтобы принимать тепловую энергию от той Части находящегося на втором конвейере сосуда, которая расположена выше скругленной нижней опорной Части сосуда в надлежащем ему вертикальном положении.5. Способ обнаружения занимающего неправильно ориентированное положение сосуда (С) в партии только что изготовленных стеклянных сосудов, включающий перемещение партии сосудов с прохождением их мимо контрольного пункта прием тепловой энергии, которая исходит от каждого из сосудов в партии, расположенным на контрольном пункте Чувствительным элементом (20 или 22), выполненным с возможностью его фокусировки с обеспечением приема тепловой энергии в конусе направленности не больше, Чем 1 приведение в действие соленоида (28) для выбраковки сосуда в случае, если исходящая от него тепловая энергия не соответствует той тепловой энергии, которая была бы воспринята от имеющего надлежащую ориентацию сосуда.6. Способ по п. 5, отличающийся тем, что прием тепловой энергии Чувствительным элементом осуществляют от той Части каждого сосуда, которая расположена выше скругленной нижней опорной Части сосуда в надлежащем ему вертикальном положении.7. Способ обнаружения занимающего неправильно ориентированное положение сосуда (С) в партии только что изготовленных стеклянных сосудов, включающий перемещение первой Части партии сосудов с прохождением их мимо первого контрольного пункта,перемещение второй Части партии сосудов с прохождением их мимо второго контрольного пункта с ограждением первой и второй частей партии сосудов друг от друга прием тепловой энергии, которая исходит от каждого из сосудов первой Части партии, 2расположенным на первом контрольном пункте первым чувствительным элементом (20),выполненным с возможностью его фокусировки с обеспечением приема тепловой энергии в конусе направленности не больше, чем 1 прием тепловой энергии, которая исходит от каждого из сосудов второй части партии, расположенным на втором контрольном пункте вторым чувствительным элементом (22), выполненным с возможностью его фокусировки с обеспечением приема тепловой энергии в конусе направленности не больше, чем 1 приведение в действие соленоида (28) для выбраковки сосуда, находящегося на первом конвейере, в случае, если исходящая от него тепловая энергия не соответствует той тепловой энергии, которая была бы принята от имеющего надлежащую ориентацию сосуда.8. Способ по п. 7, отличающийся тем, что прием тепловой энергии первым чувствительным элементом осуществляют от той части каждого сосуда первой части партии, которая расположена немного выше скругленной нижней опорной части сосуда в надлежащем ему вертикальном положении, а вторым чувствительным элементом - от той части сосуда второй части партии, которая расположена выше скругленной нижней опорной части сосуда в надлежащем ему вертикальном положении.Настоящее изобретение относится к способу и устройству для контроля горячих, только что изготовленных стеклянных сосудов во время движения их последовательно одного за другим на рабочую позицию для выполнения соответствующей операции технологической или какой-нибудь иной обработки./Сейджер/, 1976.О 7.О 6, который был переуступлен правопредшественнику патентовладельца настоящего изобретения и содержание которого включается в настоящее описание изобретения посредством ссылки на него, важное значение имеет контроль только что изготовленных стеклянных сосудов, пока они все еще продолжают обладать скрытой теплотой, полученной ими в процессе их изготовления, осуществляемый с целью выбраковки сосудов, не отвечающих техническим условиям по любому из нескольких признаков, к примеру, таких, как слипание двух бутылок вместе друг с другом, либо нештатное положение, занимаемое ими на конвейере, транспортирующем эти сосуды, например, они могут быть опрокинуты набок. В вышеупомянутом описании изобретения к патенту США Не 3 968 368 предлагается осуществлять такой контроль посредством восприятия лучистой теплоты, испускаемой бутылками при прохождении их последовательна одна за другой мимо детекторов, чувствительных к излучению. Однако детекторы, применяющиеся в устройстве, рассмотренном в описании изобретения к патенту США 3 968 368, не обеспечивали достаточно точной фокусировки испускаемого излучения и требовали проведения слишком большого объема регулировочных работ, занимающих много времени, и только после этого обеспечивалась реальная возможность использования их на регулярной основе в условиях массового производства стеклянных сосудов на выпускающем их заводе.Проблема выявления стеклянных сосудов, занимающих нештатное положение в череде следующих один за другим только что изготовленных таких сосудов, рассматривается также и в описании изобретения к патенту США 4 494 656 /Шей и др./ 1985.О 1.22, в котором предлагается использовать лучистую энергию, направляемую на сосуды, например лазером, с целью обнаружения присутствия или отсутствия такой лучистой энергии в сопоставлении с тем, должна ли она присутствовать или отсутствовать, если сосуды занимают правильное положение, в результате чего и выявляются все те сосуды, которые находятся в нештатном положении. Однако оборудование, которое нужно будет установить при реализации идей, изложенных в описании изобретения к патенту 4 494 656, стоит дорого и его нельзя будет достаточно легко приспособить для контроля сосудов, перемещаемых спаренными конвейерами, расположенными бок о бок друг с другом, от одиночной формующей машины - именно эта схема их перемещения характерна длясовременных высокопроизводительных стеклоформующих машин - потому что при этом необходимо будет разместить лазерные излучающие устройства таким образом, чтобы они были обращены внутрь, т.е. навстречу одно другому, что может привести К наложению друг на друга сигналов, воспринимаемых противоположно направленными лазерам.Вышеуказанные и другие проблемы, связанные с контролем только что изготовленных стеклянных сосудов, решаются при применении способа и устройства в соответствии с настоящим изобретением, при реализации которого лучистая энергия, испускаемая сосудами, потому что они все еще продолжают обладать скрытой теплотой, полученной ими в процессе их изготовления, воспринимается оптическим сфокусированным чувствительным элементом во время движения их последовательно один за другим мимо такого чувствительного элемента или же мимо некого множества аналогичных чувствительных элементов, которые осуществляют контроль сосудов с целью выявления нарушений технических условий или же нештатных положений, занимаемых сосудами. Устройство,предлагаемое согласно настоящему изобретению, легко может быть приспособлено к условиям, характерным для системы спаренных конвейеров, потому что эти чувствительные элементы располагаются вне конвейеров с внешней их стороны и направлены внутрь, благодаря чему требуется всего лишь установить отражательную перегородку или экран для защиты от излучения между конвейерами, чтобы соответствующий чувствительный элемент перестал воспринимать сигналы, указывающие на состояние сосуда, находящегося на дальнем от этого чувствительного элемента конвейере, продолжая при этом воспринимать сигналы, поступающие от сосудов, находящихся на ближнем к нему конвейере.Соответственно, целью настоящего изобретения является создание более совершенных способа и устройства для контроля горячих, только что изготовленных стеклянных сосудов во время движения их последовательно одного за другим по направлению к рабочей позиции для выполнения соответствующей технологической операции, осуществляемого с целью выявления нештатных положений, занимаемых сосудами, или же какихлибо нарушений технических условий. Более конкретно целью настоящего изобретения является создание способа и устройства, соответствующих приведенному здесь выше краткому их описанию, и которые легко могут быть приспособлены к условиям, характерным при перемещении сосудов с применением системы спаренных конвейеров, расположенных бок о бок друг с другом.Для более полного понимания существа настоящего изобретения и его целей предлагаются вниманию приведенные здесь ниже чертежи, сопровождающиеся кратким их описанием, а также подробное описание предпочтительного варианта осуществления настоящего изобретения.Фиг. 1 представляет собой вид в плане на установку со спаренными конвейерами,предназначенную для перемещения только что изготовленных стеклянных сосудов от входа на конвейер до выхода с конвейера, причем в состав этой установки включены воспринимающие излучение чувствительные элементы, выполненные в соответствии с предпочтительным вариантом осуществления настоящего изобретения и предназначенные для восприятия теплового излучения от сосудов.Фиг. 2 представляет собой изображенный в увеличенном масштабе частичный вид в вертикальном разрезе на один из чувствительных элементов установки, показанной на фиг. 1.Фиг. 3 представляет собой схематический вид системы управления, предназначенной для управления одним из чувствительных элементов, показанных на фиг. 1 и 2.На фиг. 1 показана конвейерная система в сборе, обозначенная в целом позицией 10,которая состоит из расположенных бок о бок друг с другом конвейеров 12, 14. Конвейерная система 10 в сборе применяется для перемещения последовательно одного за другим некого множества только что изготовленных стеклянных сосудов от входного своего конца 16, который расположен таким образом, чтобы принимать эти сосуды от формующейтакие стеклянные сосуды соответствующей Машины индивидуально-секционного /и.с./типа, которая на прилагаемых чертежах не показана, до выходного своего конца 18, который расположен таким образом, чтобы выгружать эти сосуды на поперечный конвейер,который на прилагаемых чертежах также не показан, и который обеспечивает доставку этих сосудов к загрузочному устройству печи для отжига стекла, которое и обеспечивает их подачу в печь для отжига стекла. Эта система в общих чертах показана и описывается в варианте осуществления ее в виде конвейерной установки в сборе, имеющей лишь один конвейер, в опубликованной заявке на европейский патент ЕР О 949 211 А 2, 1999.1 О.13.По мере того, как указанные сосуды перемещаются вдоль конвейеров 12, 14 к вь 1 ходному концу 18 конвейерной системы 10 в сборе, они проходят мимо одной или более пар расположенных один напротив другого и направленных внутрь чувствительных элементов 20, 22. Эти чувствительные элементы 20, 22 расположены таким образом,чтобы обнаруживать тепловое излучение, испускаемое указанными сосудами, которое будет довольно значительным благодаря наличию у сосудов остаточного количества скрытой теплоты, полученной ими в процессе недавно закончившегося изготовления их в и.-с. машине.Как показано на фиг. 2, чувствительный элемент 22, подобно всем другим таким же чувствительным элементам, включает в свой состав оптическое волокно с линзой в сборе 24, которые позволяют ему воспринимать резко сфокусированную тепловую лучистую энергию от сосуда С, показанного на чертеже частично штрихпунктирной линией, и который проходит мимо чувствительного элемента 22, перемещаясь по конвейеру 14. Как показано на фиг. 3, сигнал, указывающий на присутствие или отсутствие отслеживаемой лучистой энергии, передается в блок 26 первичного измерительного преобразователя с устройством управления, который служит для приведения в действие соленоида 28 отводящего устройства, которое на чертеже не показано, с подачей при этом соответствующего сигнала через клеммную коробку 30 в том случае, когда характер воспринимаемой лучистой энергии и интервал времени ее восприятия чувствительным элементом 22 не соответствуют тому ее характеру и интервалу времени, которые следует ожидать в том случае, когда сосуд С находится в желаемом положении и имеет заданную ориентацию. Например, чувствительный элемент 22 будет распознавать, когда сосуд С находится в положении лежа, либо когда наблюдается скученное состояние некого множества таких сосудов, и если имеет место один из таких случаев, то тогда этот сосуд С вместе со всеми другими расположенными с нарушением нормы сосудами С будут удалены с конвейера до того, как такие сосуды С дойдут до выходного конца 18 конвейерной системы 10 в сборе. Блок 26 первичного измерительного преобразователя с устройством управления имеет связь с пунктом визуального отображения информации 34. Параметры конфигурации и другие данные передаются в обоих направлениях между пунктом визуального отображения информации 34 и блоком 26 первичного измерительного преобразователя с устройством управления.Требования, предъявляемые к узлу оптического волокна с линзой в сборе 24, входящему в состав чувствительного элемента 22, удовлетворяются в приемлемой степени при применении чувствительного элемента с детектором излучения инфракрасного конца невидимой части спектра, которые в сочетании друг с другом образуют прибор такого типа,который можно приобрести у фирмы Микрон Инструмент Ко., Инк., г. Окленд, шт. Нью-Джерси, США, под кодовым фирменным обозначением 17528-С 1 Э, который в готовом собранном виде включает в себя детекторный узел под кодовым фирменным обозначением 17516-1 и узел оптического волокна с линзой и устройством для продувки воздухом под кодовым фирменным обозначением 17517-1 и предназначается для передачи воспринимаемого аналогового сигнала в блок 26 первичного измерительного преобразователя с устройством управления. Такой чувствительный элемент в собранном виде способен обнаруживать наличие энергии с обеспечением при этом конуса направленности
