Цилиндровый механизм с защитой от вскрытия бамп-ключом

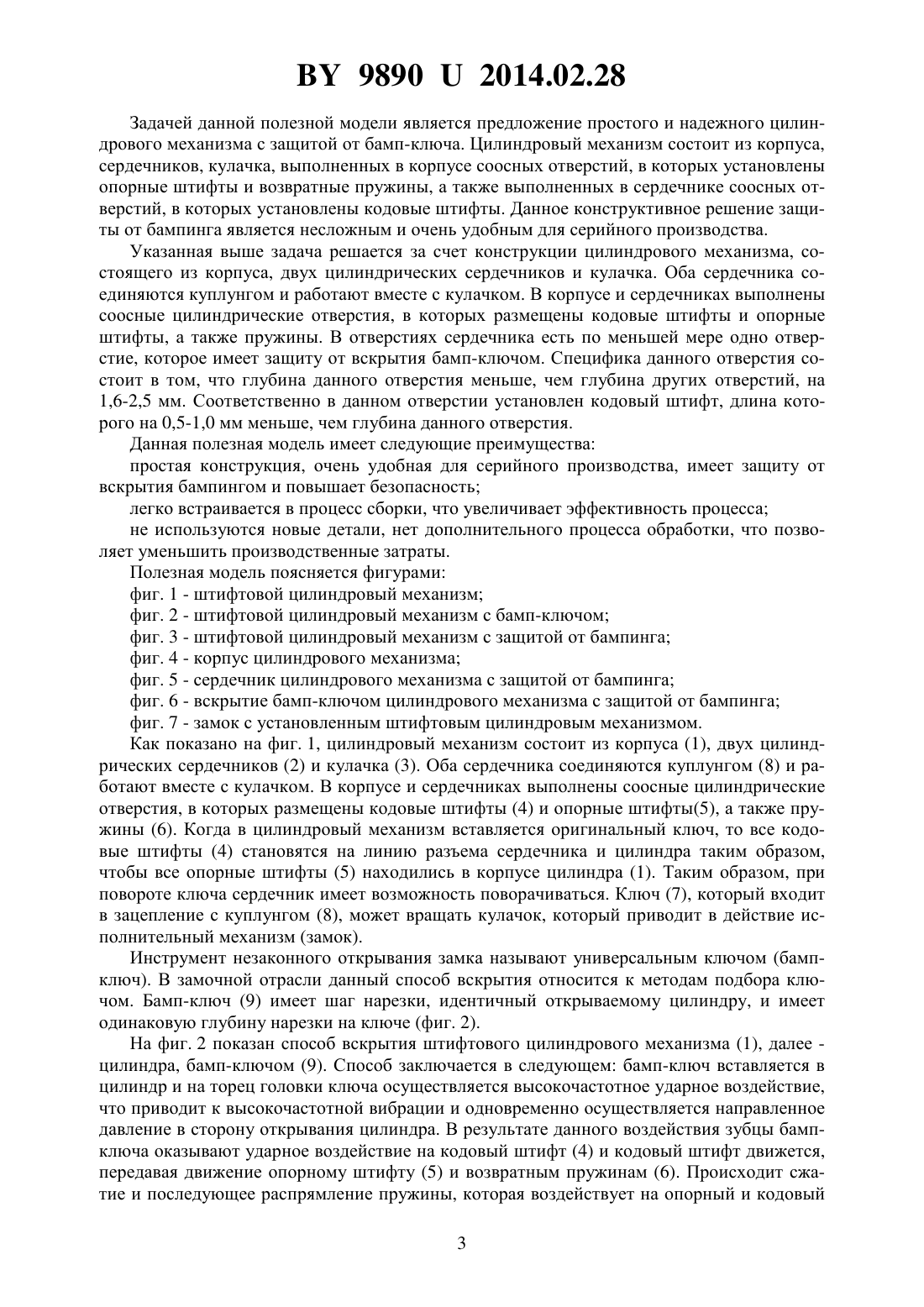

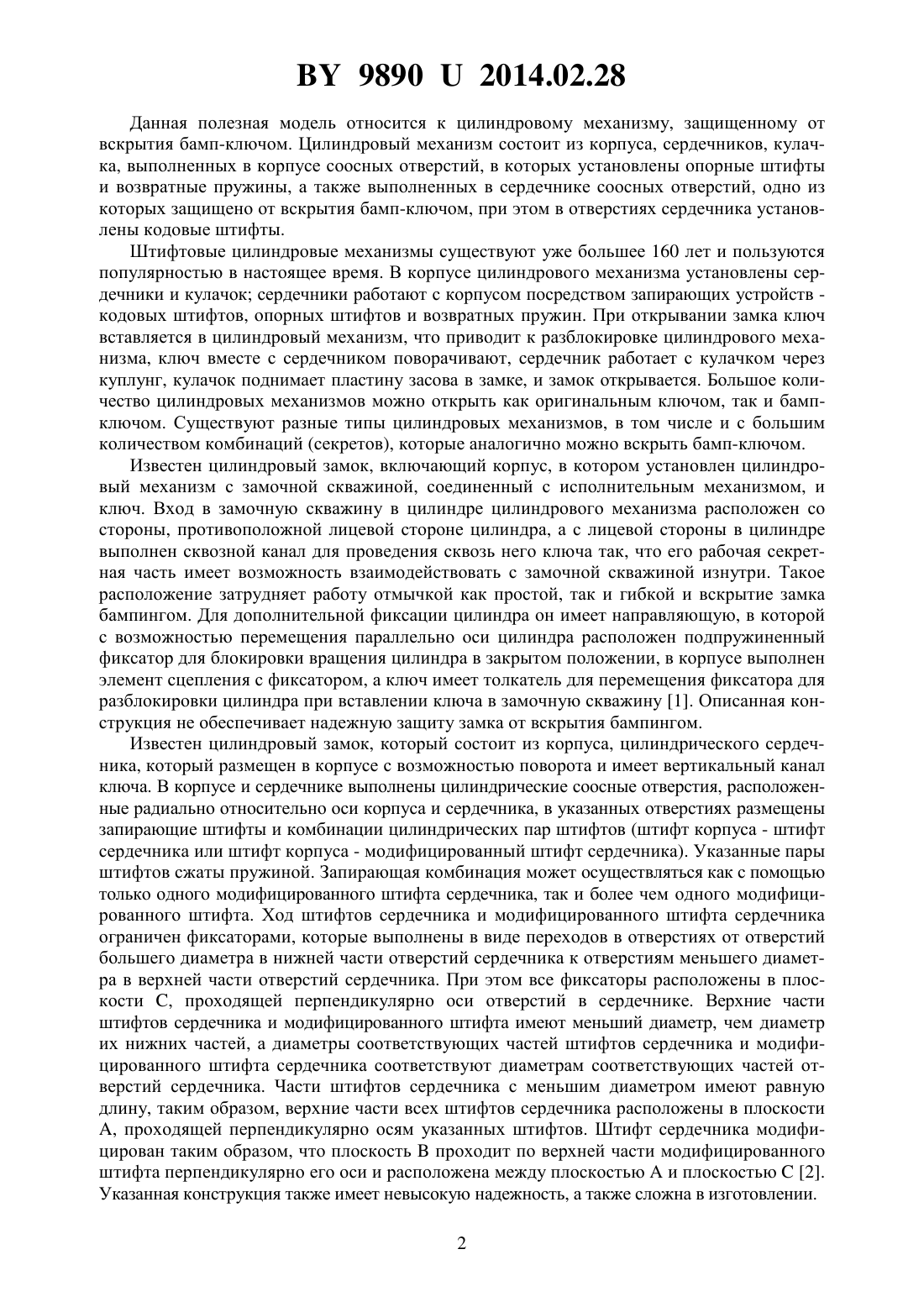

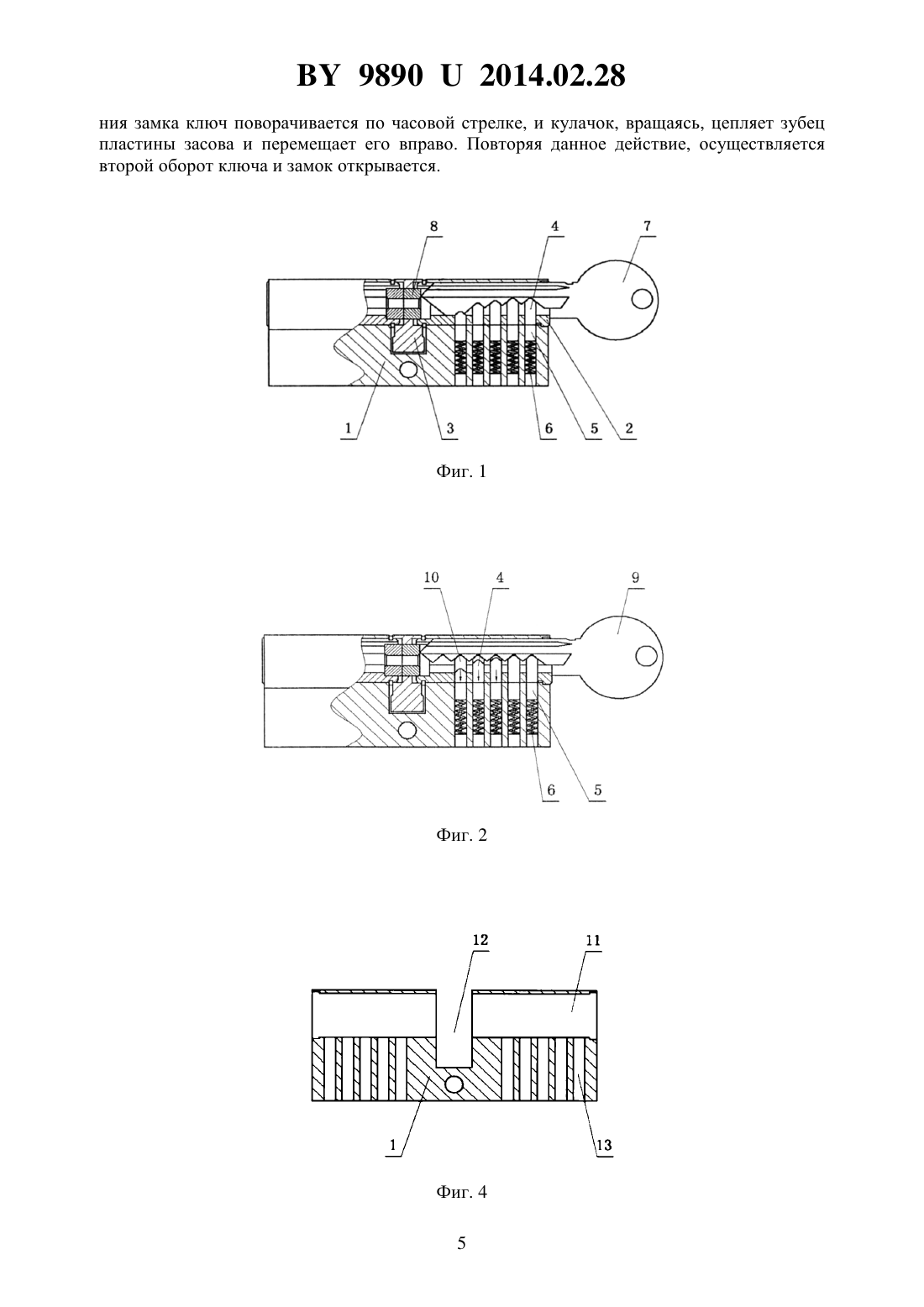

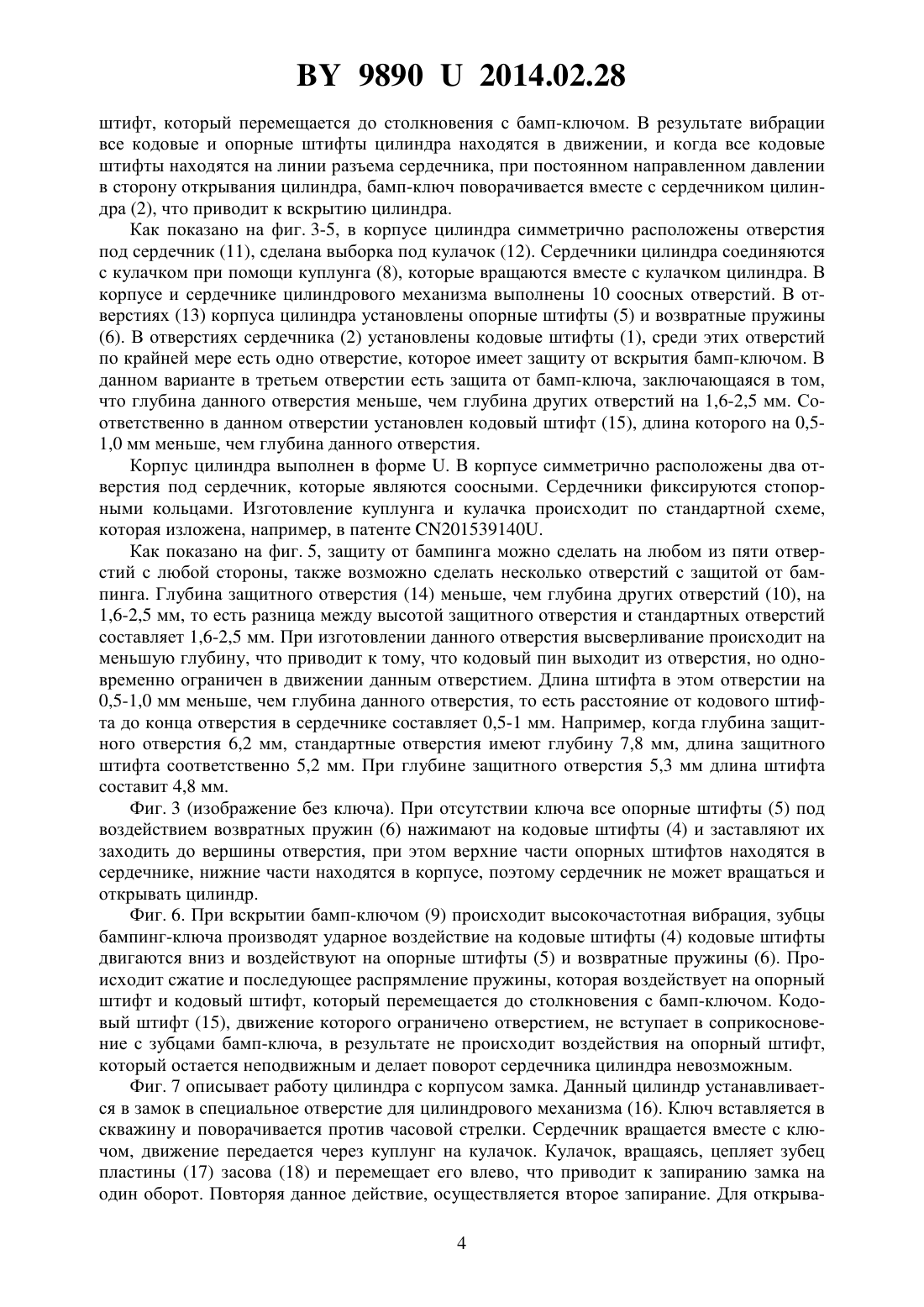

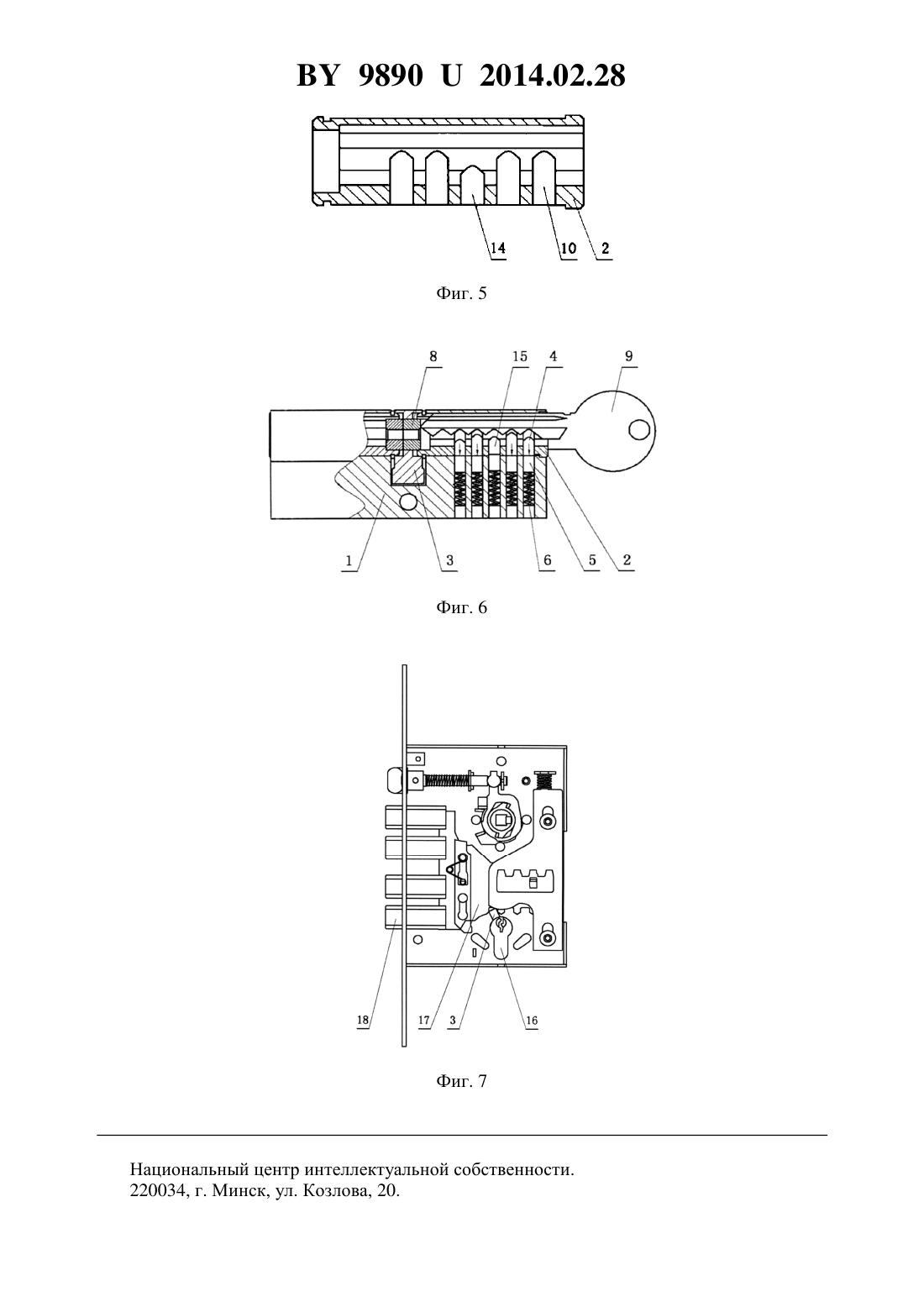

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦИЛИНДРОВЫЙ МЕХАНИЗМ С ЗАЩИТОЙ ОТ ВСКРЫТИЯ БАМП-КЛЮЧОМ(71) Заявитель Закрытое акционерное общество ГАРВИНТОН РУС(72) Авторы Ли Гуан Ю Ванг Ваню Джан Цин(73) Патентообладатель Закрытое акционерное общество ГАРВИНТОН РУС(57) Цилиндровый механизм, содержащий корпус, в котором выполнены два симметричных соосных отверстия под сердечники и паз между отверстиями для установки кулачка,в указанных отверстиях расположены сердечники, которые соединены с кулачком при помощи куплунга, в нижней части корпуса выполнены сквозные, до отверстия под сердечник, отверстия под опорные штифты, в сердечнике выполнены отверстия под кодовые штифты, при этом отверстия под кодовые штифты соосны с отверстиями под опорные штифты, в отверстиях корпуса расположены опорные штифты и возвратные пружины, а в отверстиях сердечника расположены кодовые штифты, отличающийся тем, что по меньшей мере одно из отверстий под кодовые штифты выполнено на глубину на 1,6-2,5 мм меньше, чем глубина остальных отверстий под кодовые штифты в сердечнике, причем установленный в данном отверстии штифт на 0,5-1,0 мм короче, чем глубина данного отверстия. 98902014.02.28 Данная полезная модель относится к цилиндровому механизму, защищенному от вскрытия бамп-ключом. Цилиндровый механизм состоит из корпуса, сердечников, кулачка, выполненных в корпусе соосных отверстий, в которых установлены опорные штифты и возвратные пружины, а также выполненных в сердечнике соосных отверстий, одно из которых защищено от вскрытия бамп-ключом, при этом в отверстиях сердечника установлены кодовые штифты. Штифтовые цилиндровые механизмы существуют уже большее 160 лет и пользуются популярностью в настоящее время. В корпусе цилиндрового механизма установлены сердечники и кулачок сердечники работают с корпусом посредством запирающих устройств кодовых штифтов, опорных штифтов и возвратных пружин. При открывании замка ключ вставляется в цилиндровый механизм, что приводит к разблокировке цилиндрового механизма, ключ вместе с сердечником поворачивают, сердечник работает с кулачком через куплунг, кулачок поднимает пластину засова в замке, и замок открывается. Большое количество цилиндровых механизмов можно открыть как оригинальным ключом, так и бампключом. Существуют разные типы цилиндровых механизмов, в том числе и с большим количеством комбинаций (секретов), которые аналогично можно вскрыть бамп-ключом. Известен цилиндровый замок, включающий корпус, в котором установлен цилиндровый механизм с замочной скважиной, соединенный с исполнительным механизмом, и ключ. Вход в замочную скважину в цилиндре цилиндрового механизма расположен со стороны, противоположной лицевой стороне цилиндра, а с лицевой стороны в цилиндре выполнен сквозной канал для проведения сквозь него ключа так, что его рабочая секретная часть имеет возможность взаимодействовать с замочной скважиной изнутри. Такое расположение затрудняет работу отмычкой как простой, так и гибкой и вскрытие замка бампингом. Для дополнительной фиксации цилиндра он имеет направляющую, в которой с возможностью перемещения параллельно оси цилиндра расположен подпружиненный фиксатор для блокировки вращения цилиндра в закрытом положении, в корпусе выполнен элемент сцепления с фиксатором, а ключ имеет толкатель для перемещения фиксатора для разблокировки цилиндра при вставлении ключа в замочную скважину 1. Описанная конструкция не обеспечивает надежную защиту замка от вскрытия бампингом. Известен цилиндровый замок, который состоит из корпуса, цилиндрического сердечника, который размещен в корпусе с возможностью поворота и имеет вертикальный канал ключа. В корпусе и сердечнике выполнены цилиндрические соосные отверстия, расположенные радиально относительно оси корпуса и сердечника, в указанных отверстиях размещены запирающие штифты и комбинации цилиндрических пар штифтов (штифт корпуса - штифт сердечника или штифт корпуса - модифицированный штифт сердечника). Указанные пары штифтов сжаты пружиной. Запирающая комбинация может осуществляться как с помощью только одного модифицированного штифта сердечника, так и более чем одного модифицированного штифта. Ход штифтов сердечника и модифицированного штифта сердечника ограничен фиксаторами, которые выполнены в виде переходов в отверстиях от отверстий большего диаметра в нижней части отверстий сердечника к отверстиям меньшего диаметра в верхней части отверстий сердечника. При этом все фиксаторы расположены в плоскости , проходящей перпендикулярно оси отверстий в сердечнике. Верхние части штифтов сердечника и модифицированного штифта имеют меньший диаметр, чем диаметр их нижних частей, а диаметры соответствующих частей штифтов сердечника и модифицированного штифта сердечника соответствуют диаметрам соответствующих частей отверстий сердечника. Части штифтов сердечника с меньшим диаметром имеют равную длину, таким образом, верхние части всех штифтов сердечника расположены в плоскости, проходящей перпендикулярно осям указанных штифтов. Штифт сердечника модифицирован таким образом, что плоскостьпроходит по верхней части модифицированного штифта перпендикулярно его оси и расположена между плоскостьюи плоскостью 2. Указанная конструкция также имеет невысокую надежность, а также сложна в изготовлении. 2 98902014.02.28 Задачей данной полезной модели является предложение простого и надежного цилиндрового механизма с защитой от бамп-ключа. Цилиндровый механизм состоит из корпуса,сердечников, кулачка, выполненных в корпусе соосных отверстий, в которых установлены опорные штифты и возвратные пружины, а также выполненных в сердечнике соосных отверстий, в которых установлены кодовые штифты. Данное конструктивное решение защиты от бампинга является несложным и очень удобным для серийного производства. Указанная выше задача решается за счет конструкции цилиндрового механизма, состоящего из корпуса, двух цилиндрических сердечников и кулачка. Оба сердечника соединяются куплунгом и работают вместе с кулачком. В корпусе и сердечниках выполнены соосные цилиндрические отверстия, в которых размещены кодовые штифты и опорные штифты, а также пружины. В отверстиях сердечника есть по меньшей мере одно отверстие, которое имеет защиту от вскрытия бамп-ключом. Специфика данного отверстия состоит в том, что глубина данного отверстия меньше, чем глубина других отверстий, на 1,6-2,5 мм. Соответственно в данном отверстии установлен кодовый штифт, длина которого на 0,5-1,0 мм меньше, чем глубина данного отверстия. Данная полезная модель имеет следующие преимущества простая конструкция, очень удобная для серийного производства, имеет защиту от вскрытия бампингом и повышает безопасность легко встраивается в процесс сборки, что увеличивает эффективность процесса не используются новые детали, нет дополнительного процесса обработки, что позволяет уменьшить производственные затраты. Полезная модель поясняется фигурами фиг. 1 - штифтовой цилиндровый механизм фиг. 2 - штифтовой цилиндровый механизм с бамп-ключом фиг. 3 - штифтовой цилиндровый механизм с защитой от бампинга фиг. 4 - корпус цилиндрового механизма фиг. 5 - сердечник цилиндрового механизма с защитой от бампинга фиг. 6 - вскрытие бамп-ключом цилиндрового механизма с защитой от бампинга фиг. 7 - замок с установленным штифтовым цилиндровым механизмом. Как показано на фиг. 1, цилиндровый механизм состоит из корпуса (1), двух цилиндрических сердечников (2) и кулачка (3). Оба сердечника соединяются куплунгом (8) и работают вместе с кулачком. В корпусе и сердечниках выполнены соосные цилиндрические отверстия, в которых размещены кодовые штифты (4) и опорные штифты(5), а также пружины (6). Когда в цилиндровый механизм вставляется оригинальный ключ, то все кодовые штифты (4) становятся на линию разъема сердечника и цилиндра таким образом,чтобы все опорные штифты (5) находились в корпусе цилиндра (1). Таким образом, при повороте ключа сердечник имеет возможность поворачиваться. Ключ (7), который входит в зацепление с куплунгом (8), может вращать кулачок, который приводит в действие исполнительный механизм (замок). Инструмент незаконного открывания замка называют универсальным ключом (бампключ). В замочной отрасли данный способ вскрытия относится к методам подбора ключом. Бамп-ключ (9) имеет шаг нарезки, идентичный открываемому цилиндру, и имеет одинаковую глубину нарезки на ключе (фиг. 2). На фиг. 2 показан способ вскрытия штифтового цилиндрового механизма (1), далее цилиндра, бамп-ключом (9). Способ заключается в следующем бамп-ключ вставляется в цилиндр и на торец головки ключа осуществляется высокочастотное ударное воздействие,что приводит к высокочастотной вибрации и одновременно осуществляется направленное давление в сторону открывания цилиндра. В результате данного воздействия зубцы бампключа оказывают ударное воздействие на кодовый штифт (4) и кодовый штифт движется,передавая движение опорному штифту (5) и возвратным пружинам (6). Происходит сжатие и последующее распрямление пружины, которая воздействует на опорный и кодовый 3 98902014.02.28 штифт, который перемещается до столкновения с бамп-ключом. В результате вибрации все кодовые и опорные штифты цилиндра находятся в движении, и когда все кодовые штифты находятся на линии разъема сердечника, при постоянном направленном давлении в сторону открывания цилиндра, бамп-ключ поворачивается вместе с сердечником цилиндра (2), что приводит к вскрытию цилиндра. Как показано на фиг. 3-5, в корпусе цилиндра симметрично расположены отверстия под сердечник (11), сделана выборка под кулачок (12). Сердечники цилиндра соединяются с кулачком при помощи куплунга (8), которые вращаются вместе с кулачком цилиндра. В корпусе и сердечнике цилиндрового механизма выполнены 10 соосных отверстий. В отверстиях (13) корпуса цилиндра установлены опорные штифты (5) и возвратные пружины(6). В отверстиях сердечника (2) установлены кодовые штифты (1), среди этих отверстий по крайней мере есть одно отверстие, которое имеет защиту от вскрытия бамп-ключом. В данном варианте в третьем отверстии есть защита от бамп-ключа, заключающаяся в том,что глубина данного отверстия меньше, чем глубина других отверстий на 1,6-2,5 мм. Соответственно в данном отверстии установлен кодовый штифт (15), длина которого на 0,51,0 мм меньше, чем глубина данного отверстия. Корпус цилиндра выполнен в форме . В корпусе симметрично расположены два отверстия под сердечник, которые являются соосными. Сердечники фиксируются стопорными кольцами. Изготовление куплунга и кулачка происходит по стандартной схеме,которая изложена, например, в патенте 201539140. Как показано на фиг. 5, защиту от бампинга можно сделать на любом из пяти отверстий с любой стороны, также возможно сделать несколько отверстий с защитой от бампинга. Глубина защитного отверстия (14) меньше, чем глубина других отверстий (10), на 1,6-2,5 мм, то есть разница между высотой защитного отверстия и стандартных отверстий составляет 1,6-2,5 мм. При изготовлении данного отверстия высверливание происходит на меньшую глубину, что приводит к тому, что кодовый пин выходит из отверстия, но одновременно ограничен в движении данным отверстием. Длина штифта в этом отверстии на 0,5-1,0 мм меньше, чем глубина данного отверстия, то есть расстояние от кодового штифта до конца отверстия в сердечнике составляет 0,5-1 мм. Например, когда глубина защитного отверстия 6,2 мм, стандартные отверстия имеют глубину 7,8 мм, длина защитного штифта соответственно 5,2 мм. При глубине защитного отверстия 5,3 мм длина штифта составит 4,8 мм. Фиг. 3 (изображение без ключа). При отсутствии ключа все опорные штифты (5) под воздействием возвратных пружин (6) нажимают на кодовые штифты (4) и заставляют их заходить до вершины отверстия, при этом верхние части опорных штифтов находятся в сердечнике, нижние части находятся в корпусе, поэтому сердечник не может вращаться и открывать цилиндр. Фиг. 6. При вскрытии бамп-ключом (9) происходит высокочастотная вибрация, зубцы бампинг-ключа производят ударное воздействие на кодовые штифты (4) кодовые штифты двигаются вниз и воздействуют на опорные штифты (5) и возвратные пружины (6). Происходит сжатие и последующее распрямление пружины, которая воздействует на опорный штифт и кодовый штифт, который перемещается до столкновения с бамп-ключом. Кодовый штифт (15), движение которого ограничено отверстием, не вступает в соприкосновение с зубцами бамп-ключа, в результате не происходит воздействия на опорный штифт,который остается неподвижным и делает поворот сердечника цилиндра невозможным. Фиг. 7 описывает работу цилиндра с корпусом замка. Данный цилиндр устанавливается в замок в специальное отверстие для цилиндрового механизма (16). Ключ вставляется в скважину и поворачивается против часовой стрелки. Сердечник вращается вместе с ключом, движение передается через куплунг на кулачок. Кулачок, вращаясь, цепляет зубец пластины (17) засова (18) и перемещает его влево, что приводит к запиранию замка на один оборот. Повторяя данное действие, осуществляется второе запирание. Для открыва 4 98902014.02.28 ния замка ключ поворачивается по часовой стрелке, и кулачок, вращаясь, цепляет зубец пластины засова и перемещает его вправо. Повторяя данное действие, осуществляется второй оборот ключа и замок открывается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
