Устройство для вскрытия ампул

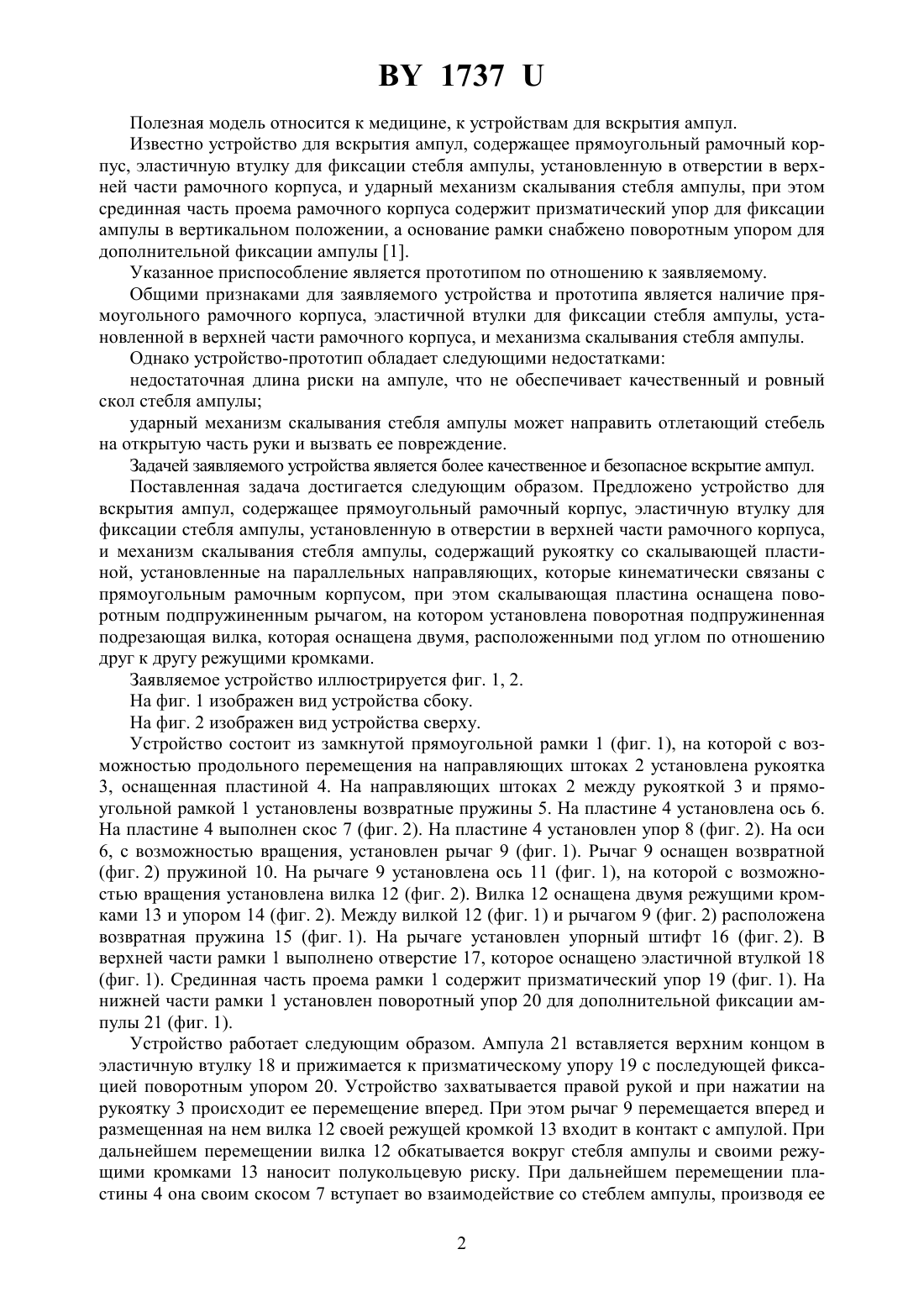

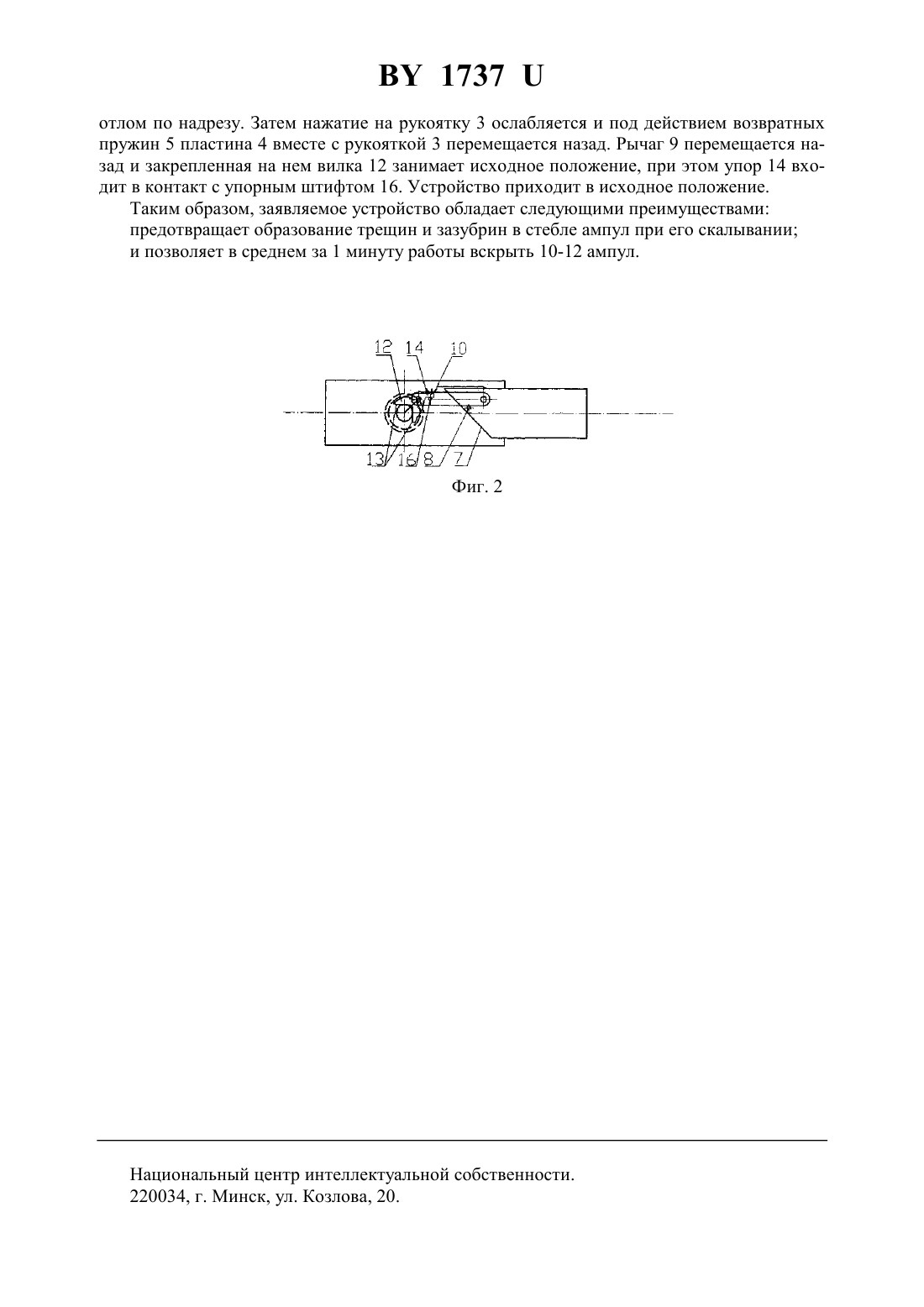

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВСКРЫТИЯ АМПУЛ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Соколов Сергей Михайлович Кособуцкий Антон Александрович Пилькевич Ромуальд Николаевич Федорович Сергей Владимирович(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр гигиены(57) 1. Устройство для вскрытия ампул содержит прямоугольный рамочный корпус, эластичную втулку для фиксации стебля ампулы, установленную в отверстии в верхней части рамочного корпуса, и механизм скалывания стебля ампулы, содержащий рукоятку с пластиной, установленные на параллельных направляющих, которые кинематически связаны с прямоугольным рамочным корпусом, отличающееся тем, что скалывающая пластина оснащена поворотным подпружиненным рычагом, на котором установлена поворотная подпружиненная подрезающая вилка. 2. Устройство по п. 1, отличающееся тем, что подрезающая вилка оснащена двумя,расположенными под углом по отношению друг к другу, режущими кромками.(56) 1. Патент РБ на полезную модель 1142 // Бюл.4, 2003. 1737 Полезная модель относится к медицине, к устройствам для вскрытия ампул. Известно устройство для вскрытия ампул, содержащее прямоугольный рамочный корпус, эластичную втулку для фиксации стебля ампулы, установленную в отверстии в верхней части рамочного корпуса, и ударный механизм скалывания стебля ампулы, при этом срединная часть проема рамочного корпуса содержит призматический упор для фиксации ампулы в вертикальном положении, а основание рамки снабжено поворотным упором для дополнительной фиксации ампулы 1. Указанное приспособление является прототипом по отношению к заявляемому. Общими признаками для заявляемого устройства и прототипа является наличие прямоугольного рамочного корпуса, эластичной втулки для фиксации стебля ампулы, установленной в верхней части рамочного корпуса, и механизма скалывания стебля ампулы. Однако устройство-прототип обладает следующими недостатками недостаточная длина риски на ампуле, что не обеспечивает качественный и ровный скол стебля ампулы ударный механизм скалывания стебля ампулы может направить отлетающий стебель на открытую часть руки и вызвать ее повреждение. Задачей заявляемого устройства является более качественное и безопасное вскрытие ампул. Поставленная задача достигается следующим образом. Предложено устройство для вскрытия ампул, содержащее прямоугольный рамочный корпус, эластичную втулку для фиксации стебля ампулы, установленную в отверстии в верхней части рамочного корпуса,и механизм скалывания стебля ампулы, содержащий рукоятку со скалывающей пластиной, установленные на параллельных направляющих, которые кинематически связаны с прямоугольным рамочным корпусом, при этом скалывающая пластина оснащена поворотным подпружиненным рычагом, на котором установлена поворотная подпружиненная подрезающая вилка, которая оснащена двумя, расположенными под углом по отношению друг к другу режущими кромками. Заявляемое устройство иллюстрируется фиг. 1, 2. На фиг. 1 изображен вид устройства сбоку. На фиг. 2 изображен вид устройства сверху. Устройство состоит из замкнутой прямоугольной рамки 1 (фиг. 1), на которой с возможностью продольного перемещения на направляющих штоках 2 установлена рукоятка 3, оснащенная пластиной 4. На направляющих штоках 2 между рукояткой 3 и прямоугольной рамкой 1 установлены возвратные пружины 5. На пластине 4 установлена ось 6. На пластине 4 выполнен скос 7 (фиг. 2). На пластине 4 установлен упор 8 (фиг. 2). На оси 6, с возможностью вращения, установлен рычаг 9 (фиг. 1). Рычаг 9 оснащен возвратной(фиг. 2) пружиной 10. На рычаге 9 установлена ось 11 (фиг. 1), на которой с возможностью вращения установлена вилка 12 (фиг. 2). Вилка 12 оснащена двумя режущими кромками 13 и упором 14 (фиг. 2). Между вилкой 12 (фиг. 1) и рычагом 9 (фиг. 2) расположена возвратная пружина 15 (фиг. 1). На рычаге установлен упорный штифт 16 (фиг. 2). В верхней части рамки 1 выполнено отверстие 17, которое оснащено эластичной втулкой 18(фиг. 1). Срединная часть проема рамки 1 содержит призматический упор 19 (фиг. 1). На нижней части рамки 1 установлен поворотный упор 20 для дополнительной фиксации ампулы 21 (фиг. 1). Устройство работает следующим образом. Ампула 21 вставляется верхним концом в эластичную втулку 18 и прижимается к призматическому упору 19 с последующей фиксацией поворотным упором 20. Устройство захватывается правой рукой и при нажатии на рукоятку 3 происходит ее перемещение вперед. При этом рычаг 9 перемещается вперед и размещенная на нем вилка 12 своей режущей кромкой 13 входит в контакт с ампулой. При дальнейшем перемещении вилка 12 обкатывается вокруг стебля ампулы и своими режущими кромками 13 наносит полукольцевую риску. При дальнейшем перемещении пластины 4 она своим скосом 7 вступает во взаимодействие со стеблем ампулы, производя ее 2 1737 отлом по надрезу. Затем нажатие на рукоятку 3 ослабляется и под действием возвратных пружин 5 пластина 4 вместе с рукояткой 3 перемещается назад. Рычаг 9 перемещается назад и закрепленная на нем вилка 12 занимает исходное положение, при этом упор 14 входит в контакт с упорным штифтом 16. Устройство приходит в исходное положение. Таким образом, заявляемое устройство обладает следующими преимуществами предотвращает образование трещин и зазубрин в стебле ампул при его скалывании и позволяет в среднем за 1 минуту работы вскрыть 10-12 ампул. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
