Модульный тренажерный комплекс для подготовки пожарных-спасателей в условиях моделирования опасных факторов пожара

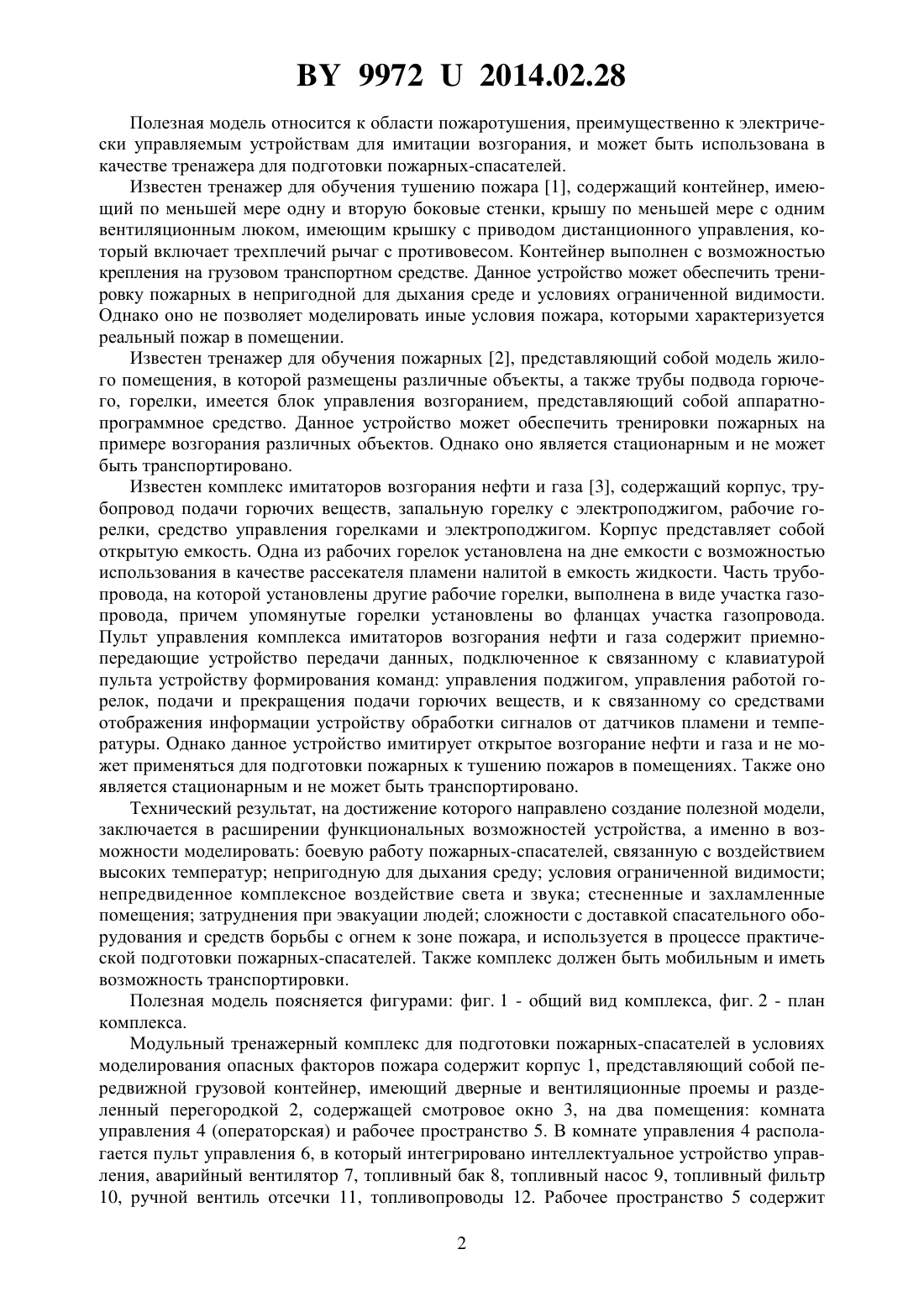

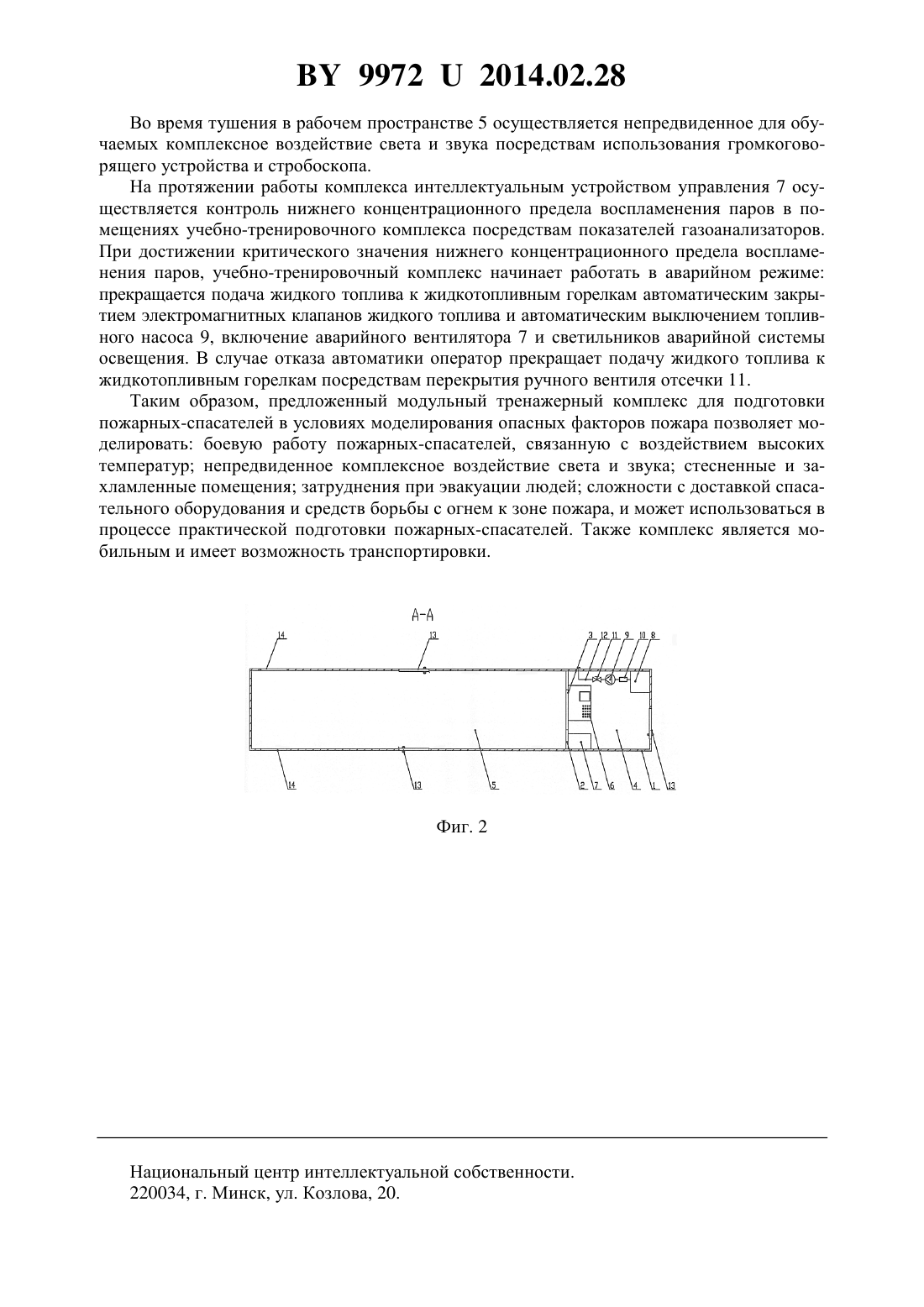

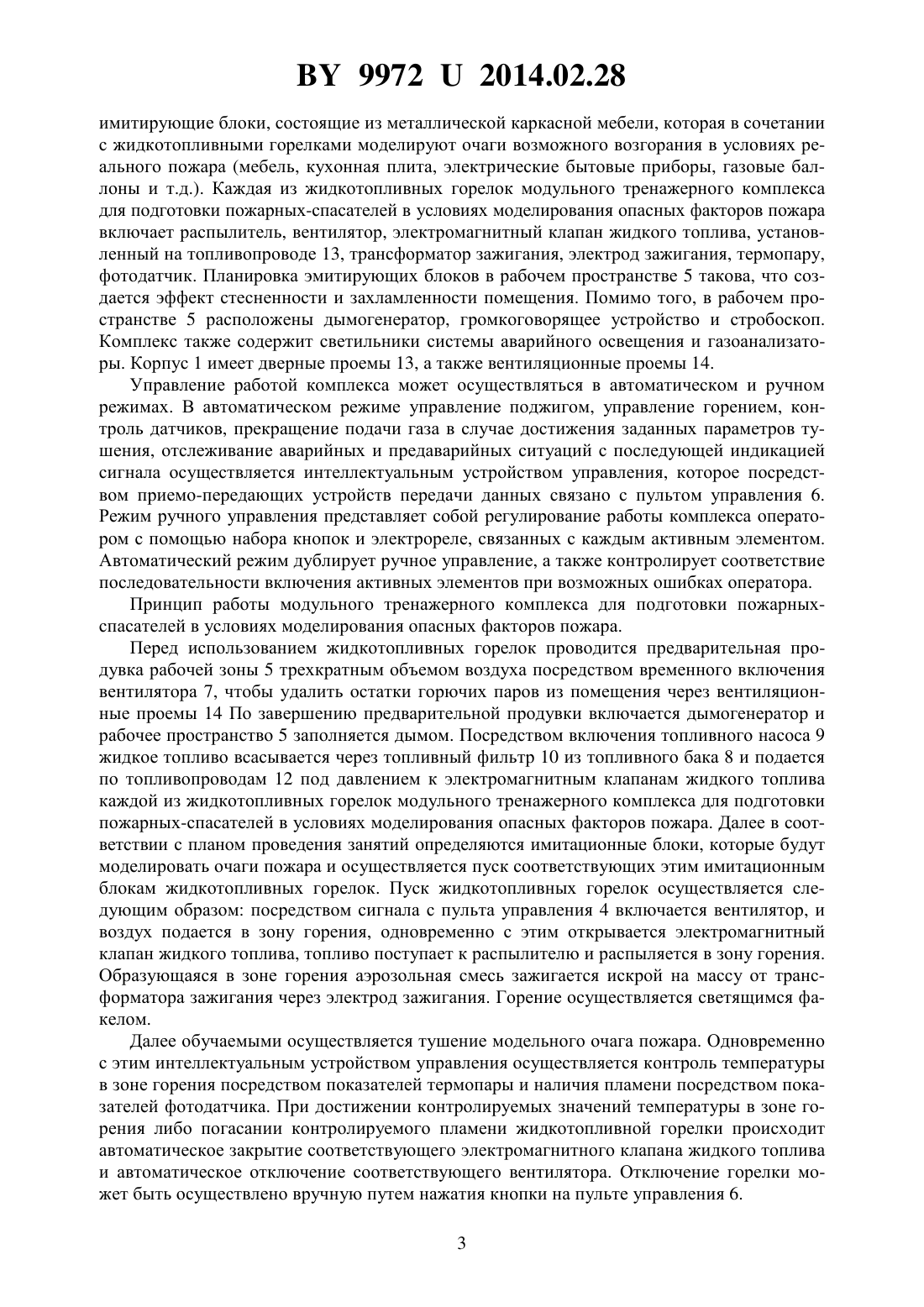

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОДУЛЬНЫЙ ТРЕНАЖЕРНЫЙ КОМПЛЕКС ДЛЯ ПОДГОТОВКИ ПОЖАРНЫХ-СПАСАТЕЛЕЙ В УСЛОВИЯХ МОДЕЛИРОВАНИЯ ОПАСНЫХ ФАКТОРОВ ПОЖАРА(71) Заявитель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Полевода Иван Иванович Лахвич Вячеслав Вячеславович Гороховик Дмитрий Михайлович Грачулин Александр Владимирович(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Модульный тренажерный комплекс для подготовки пожарных-спасателей в условиях моделирования опасных факторов пожара, содержащий корпус, трубопроводы подачи горючих веществ, жидкотопливные горелки с электроподжигом, топливный бак, пульт управления, содержащий интеллектуальное устройство управления, связанное посредством приемо-передающих устройств передачи данных с топливным насосом жидкого топлива, клапанами, встроенными в трубопроводы, устройством электроподжига, датчиками пламени и температуры, отличающийся тем, что комплекс содержит имитирующие блоки,состоящие из металлической каркасной мебели, газоанализаторы, аварийный вентилятор,дымогенератор, громкоговорящее устройство, стробоскоп, светильники системы аварийного освещения и корпус, выполненный в виде передвижного контейнера, имеющего дверные и вентиляционные проемы, разделен перегородкой, содержащей смотровое окно,на два помещения комнату управления и рабочее пространство. 99722014.02.28 Полезная модель относится к области пожаротушения, преимущественно к электрически управляемым устройствам для имитации возгорания, и может быть использована в качестве тренажера для подготовки пожарных-спасателей. Известен тренажер для обучения тушению пожара 1, содержащий контейнер, имеющий по меньшей мере одну и вторую боковые стенки, крышу по меньшей мере с одним вентиляционным люком, имеющим крышку с приводом дистанционного управления, который включает трехплечий рычаг с противовесом. Контейнер выполнен с возможностью крепления на грузовом транспортном средстве. Данное устройство может обеспечить тренировку пожарных в непригодной для дыхания среде и условиях ограниченной видимости. Однако оно не позволяет моделировать иные условия пожара, которыми характеризуется реальный пожар в помещении. Известен тренажер для обучения пожарных 2, представляющий собой модель жилого помещения, в которой размещены различные объекты, а также трубы подвода горючего, горелки, имеется блок управления возгоранием, представляющий собой аппаратнопрограммное средство. Данное устройство может обеспечить тренировки пожарных на примере возгорания различных объектов. Однако оно является стационарным и не может быть транспортировано. Известен комплекс имитаторов возгорания нефти и газа 3, содержащий корпус, трубопровод подачи горючих веществ, запальную горелку с электроподжигом, рабочие горелки, средство управления горелками и электроподжигом. Корпус представляет собой открытую емкость. Одна из рабочих горелок установлена на дне емкости с возможностью использования в качестве рассекателя пламени налитой в емкость жидкости. Часть трубопровода, на которой установлены другие рабочие горелки, выполнена в виде участка газопровода, причем упомянутые горелки установлены во фланцах участка газопровода. Пульт управления комплекса имитаторов возгорания нефти и газа содержит приемнопередающие устройство передачи данных, подключенное к связанному с клавиатурой пульта устройству формирования команд управления поджигом, управления работой горелок, подачи и прекращения подачи горючих веществ, и к связанному со средствами отображения информации устройству обработки сигналов от датчиков пламени и температуры. Однако данное устройство имитирует открытое возгорание нефти и газа и не может применяться для подготовки пожарных к тушению пожаров в помещениях. Также оно является стационарным и не может быть транспортировано. Технический результат, на достижение которого направлено создание полезной модели,заключается в расширении функциональных возможностей устройства, а именно в возможности моделировать боевую работу пожарных-спасателей, связанную с воздействием высоких температур непригодную для дыхания среду условия ограниченной видимости непредвиденное комплексное воздействие света и звука стесненные и захламленные помещения затруднения при эвакуации людей сложности с доставкой спасательного оборудования и средств борьбы с огнем к зоне пожара, и используется в процессе практической подготовки пожарных-спасателей. Также комплекс должен быть мобильным и иметь возможность транспортировки. Полезная модель поясняется фигурами фиг. 1 - общий вид комплекса, фиг. 2 - план комплекса. Модульный тренажерный комплекс для подготовки пожарных-спасателей в условиях моделирования опасных факторов пожара содержит корпус 1, представляющий собой передвижной грузовой контейнер, имеющий дверные и вентиляционные проемы и разделенный перегородкой 2, содержащей смотровое окно 3, на два помещения комната управления 4 (операторская) и рабочее пространство 5. В комнате управления 4 располагается пульт управления 6, в который интегрировано интеллектуальное устройство управления, аварийный вентилятор 7, топливный бак 8, топливный насос 9, топливный фильтр 10, ручной вентиль отсечки 11, топливопроводы 12. Рабочее пространство 5 содержит 2 99722014.02.28 имитирующие блоки, состоящие из металлической каркасной мебели, которая в сочетании с жидкотопливными горелками моделируют очаги возможного возгорания в условиях реального пожара (мебель, кухонная плита, электрические бытовые приборы, газовые баллоны и т.д.). Каждая из жидкотопливных горелок модульного тренажерного комплекса для подготовки пожарных-спасателей в условиях моделирования опасных факторов пожара включает распылитель, вентилятор, электромагнитный клапан жидкого топлива, установленный на топливопроводе 13, трансформатор зажигания, электрод зажигания, термопару,фотодатчик. Планировка эмитирующих блоков в рабочем пространстве 5 такова, что создается эффект стесненности и захламленности помещения. Помимо того, в рабочем пространстве 5 расположены дымогенератор, громкоговорящее устройство и стробоскоп. Комплекс также содержит светильники системы аварийного освещения и газоанализаторы. Корпус 1 имеет дверные проемы 13, а также вентиляционные проемы 14. Управление работой комплекса может осуществляться в автоматическом и ручном режимах. В автоматическом режиме управление поджигом, управление горением, контроль датчиков, прекращение подачи газа в случае достижения заданных параметров тушения, отслеживание аварийных и предаварийных ситуаций с последующей индикацией сигнала осуществляется интеллектуальным устройством управления, которое посредством приемо-передающих устройств передачи данных связано с пультом управления 6. Режим ручного управления представляет собой регулирование работы комплекса оператором с помощью набора кнопок и электрореле, связанных с каждым активным элементом. Автоматический режим дублирует ручное управление, а также контролирует соответствие последовательности включения активных элементов при возможных ошибках оператора. Принцип работы модульного тренажерного комплекса для подготовки пожарныхспасателей в условиях моделирования опасных факторов пожара. Перед использованием жидкотопливных горелок проводится предварительная продувка рабочей зоны 5 трехкратным объемом воздуха посредством временного включения вентилятора 7, чтобы удалить остатки горючих паров из помещения через вентиляционные проемы 14 По завершению предварительной продувки включается дымогенератор и рабочее пространство 5 заполняется дымом. Посредством включения топливного насоса 9 жидкое топливо всасывается через топливный фильтр 10 из топливного бака 8 и подается по топливопроводам 12 под давлением к электромагнитным клапанам жидкого топлива каждой из жидкотопливных горелок модульного тренажерного комплекса для подготовки пожарных-спасателей в условиях моделирования опасных факторов пожара. Далее в соответствии с планом проведения занятий определяются имитационные блоки, которые будут моделировать очаги пожара и осуществляется пуск соответствующих этим имитационным блокам жидкотопливных горелок. Пуск жидкотопливных горелок осуществляется следующим образом посредством сигнала с пульта управления 4 включается вентилятор, и воздух подается в зону горения, одновременно с этим открывается электромагнитный клапан жидкого топлива, топливо поступает к распылителю и распыляется в зону горения. Образующаяся в зоне горения аэрозольная смесь зажигается искрой на массу от трансформатора зажигания через электрод зажигания. Горение осуществляется светящимся факелом. Далее обучаемыми осуществляется тушение модельного очага пожара. Одновременно с этим интеллектуальным устройством управления осуществляется контроль температуры в зоне горения посредством показателей термопары и наличия пламени посредством показателей фотодатчика. При достижении контролируемых значений температуры в зоне горения либо погасании контролируемого пламени жидкотопливной горелки происходит автоматическое закрытие соответствующего электромагнитного клапана жидкого топлива и автоматическое отключение соответствующего вентилятора. Отключение горелки может быть осуществлено вручную путем нажатия кнопки на пульте управления 6. 3 99722014.02.28 Во время тушения в рабочем пространстве 5 осуществляетсянепредвиденное для обучаемых комплексное воздействие света и звука посредствам использования громкоговорящего устройства и стробоскопа. На протяжении работы комплекса интеллектуальным устройством управления 7 осуществляется контроль нижнего концентрационного предела воспламенения паров в помещениях учебно-тренировочного комплекса посредствам показателей газоанализаторов. При достижении критического значения нижнего концентрационного предела воспламенения паров, учебно-тренировочный комплекс начинает работать в аварийном режиме прекращается подача жидкого топлива к жидкотопливным горелкам автоматическим закрытием электромагнитных клапанов жидкого топлива и автоматическим выключением топливного насоса 9, включение аварийного вентилятора 7 и светильников аварийной системы освещения. В случае отказа автоматики оператор прекращает подачу жидкого топлива к жидкотопливным горелкам посредствам перекрытия ручного вентиля отсечки 11. Таким образом, предложенный модульный тренажерный комплекс для подготовки пожарных-спасателей в условиях моделирования опасных факторов пожара позволяет моделировать боевую работу пожарных-спасателей, связанную с воздействием высоких температур непредвиденное комплексное воздействие света и звука стесненные и захламленные помещения затруднения при эвакуации людей сложности с доставкой спасательного оборудования и средств борьбы с огнем к зоне пожара, и может использоваться в процессе практической подготовки пожарных-спасателей. Также комплекс является мобильным и имеет возможность транспортировки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
