Аппарат для вскрытия ампул

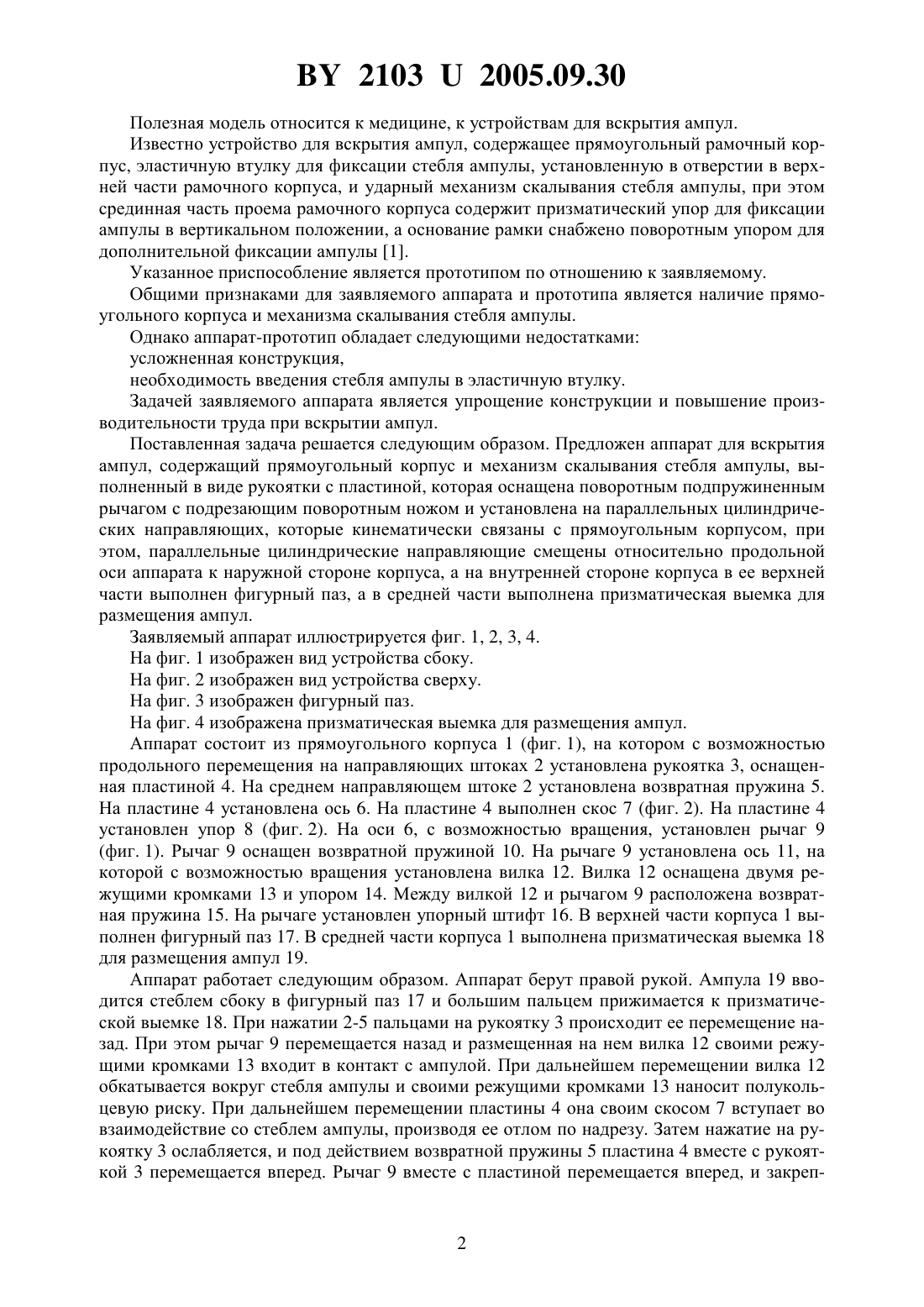

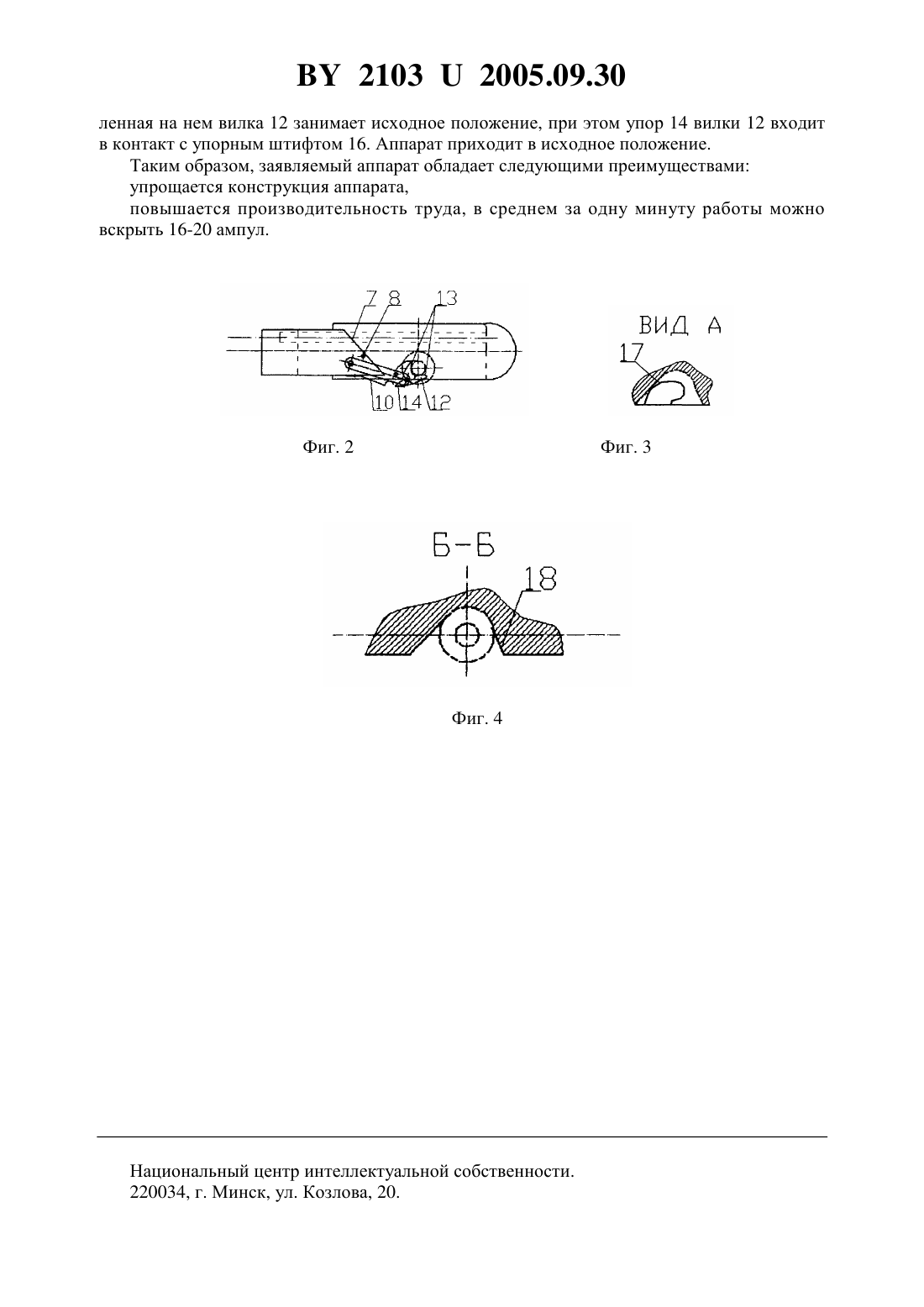

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АППАРАТ ДЛЯ ВСКРЫТИЯ АМПУЛ(71) Заявитель Государственное учреждение Республиканский научно-практический центр гигиены(72) Авторы Соколов Сергей Михайлович Демченко Мария Евгеньевна Валькевич Виктор Петрович Пилькевич Ромуальд Николаевич Федорович Сергей Владимирович(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр гигиены(57) Аппарат для вскрытия ампул, содержащий прямоугольный корпус, механизм скалывания стебля ампулы, выполненный в виде рукоятки с пластиной, которая оснащена поворотным подпружиненным рычагом с подрезающим поворотным ножом и установлена на параллельных цилиндрических направляющих, которые кинематически связаны с прямоугольным корпусом, отличающийся тем, что параллельные цилиндрические направляющие смещены относительно продольной оси аппарата к наружной стороне корпуса, а на внутренней стороне корпуса в верхней ее части выполнен фигурный паз, а в средней части выполнена призматическая выемка для размещения ампул.(56) 1. Патент РБ на полезную модель 1142. 21032005.09.30 Полезная модель относится к медицине, к устройствам для вскрытия ампул. Известно устройство для вскрытия ампул, содержащее прямоугольный рамочный корпус, эластичную втулку для фиксации стебля ампулы, установленную в отверстии в верхней части рамочного корпуса, и ударный механизм скалывания стебля ампулы, при этом срединная часть проема рамочного корпуса содержит призматический упор для фиксации ампулы в вертикальном положении, а основание рамки снабжено поворотным упором для дополнительной фиксации ампулы 1. Указанное приспособление является прототипом по отношению к заявляемому. Общими признаками для заявляемого аппарата и прототипа является наличие прямоугольного корпуса и механизма скалывания стебля ампулы. Однако аппарат-прототип обладает следующими недостатками усложненная конструкция,необходимость введения стебля ампулы в эластичную втулку. Задачей заявляемого аппарата является упрощение конструкции и повышение производительности труда при вскрытии ампул. Поставленная задача решается следующим образом. Предложен аппарат для вскрытия ампул, содержащий прямоугольный корпус и механизм скалывания стебля ампулы, выполненный в виде рукоятки с пластиной, которая оснащена поворотным подпружиненным рычагом с подрезающим поворотным ножом и установлена на параллельных цилиндрических направляющих, которые кинематически связаны с прямоугольным корпусом, при этом, параллельные цилиндрические направляющие смещены относительно продольной оси аппарата к наружной стороне корпуса, а на внутренней стороне корпуса в ее верхней части выполнен фигурный паз, а в средней части выполнена призматическая выемка для размещения ампул. Заявляемый аппарат иллюстрируется фиг. 1, 2, 3, 4. На фиг. 1 изображен вид устройства сбоку. На фиг. 2 изображен вид устройства сверху. На фиг. 3 изображен фигурный паз. На фиг. 4 изображена призматическая выемка для размещения ампул. Аппарат состоит из прямоугольного корпуса 1 (фиг. 1), на котором с возможностью продольного перемещения на направляющих штоках 2 установлена рукоятка 3, оснащенная пластиной 4. На среднем направляющем штоке 2 установлена возвратная пружина 5. На пластине 4 установлена ось 6. На пластине 4 выполнен скос 7 (фиг. 2). На пластине 4 установлен упор 8 (фиг. 2). На оси 6, с возможностью вращения, установлен рычаг 9(фиг. 1). Рычаг 9 оснащен возвратной пружиной 10. На рычаге 9 установлена ось 11, на которой с возможностью вращения установлена вилка 12. Вилка 12 оснащена двумя режущими кромками 13 и упором 14. Между вилкой 12 и рычагом 9 расположена возвратная пружина 15. На рычаге установлен упорный штифт 16. В верхней части корпуса 1 выполнен фигурный паз 17. В средней части корпуса 1 выполнена призматическая выемка 18 для размещения ампул 19. Аппарат работает следующим образом. Аппарат берут правой рукой. Ампула 19 вводится стеблем сбоку в фигурный паз 17 и большим пальцем прижимается к призматической выемке 18. При нажатии 2-5 пальцами на рукоятку 3 происходит ее перемещение назад. При этом рычаг 9 перемещается назад и размещенная на нем вилка 12 своими режущими кромками 13 входит в контакт с ампулой. При дальнейшем перемещении вилка 12 обкатывается вокруг стебля ампулы и своими режущими кромками 13 наносит полукольцевую риску. При дальнейшем перемещении пластины 4 она своим скосом 7 вступает во взаимодействие со стеблем ампулы, производя ее отлом по надрезу. Затем нажатие на рукоятку 3 ослабляется, и под действием возвратной пружины 5 пластина 4 вместе с рукояткой 3 перемещается вперед. Рычаг 9 вместе с пластиной перемещается вперед, и закреп 2 21032005.09.30 ленная на нем вилка 12 занимает исходное положение, при этом упор 14 вилки 12 входит в контакт с упорным штифтом 16. Аппарат приходит в исходное положение. Таким образом, заявляемый аппарат обладает следующими преимуществами упрощается конструкция аппарата,повышается производительность труда, в среднем за одну минуту работы можно вскрыть 16-20 ампул. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
