Устройство для дезинфекции сосков вымени и доильных аппаратов после доения на автоматизированных доильных установках

Скачать PDF файл.

Текст

Смотреть все

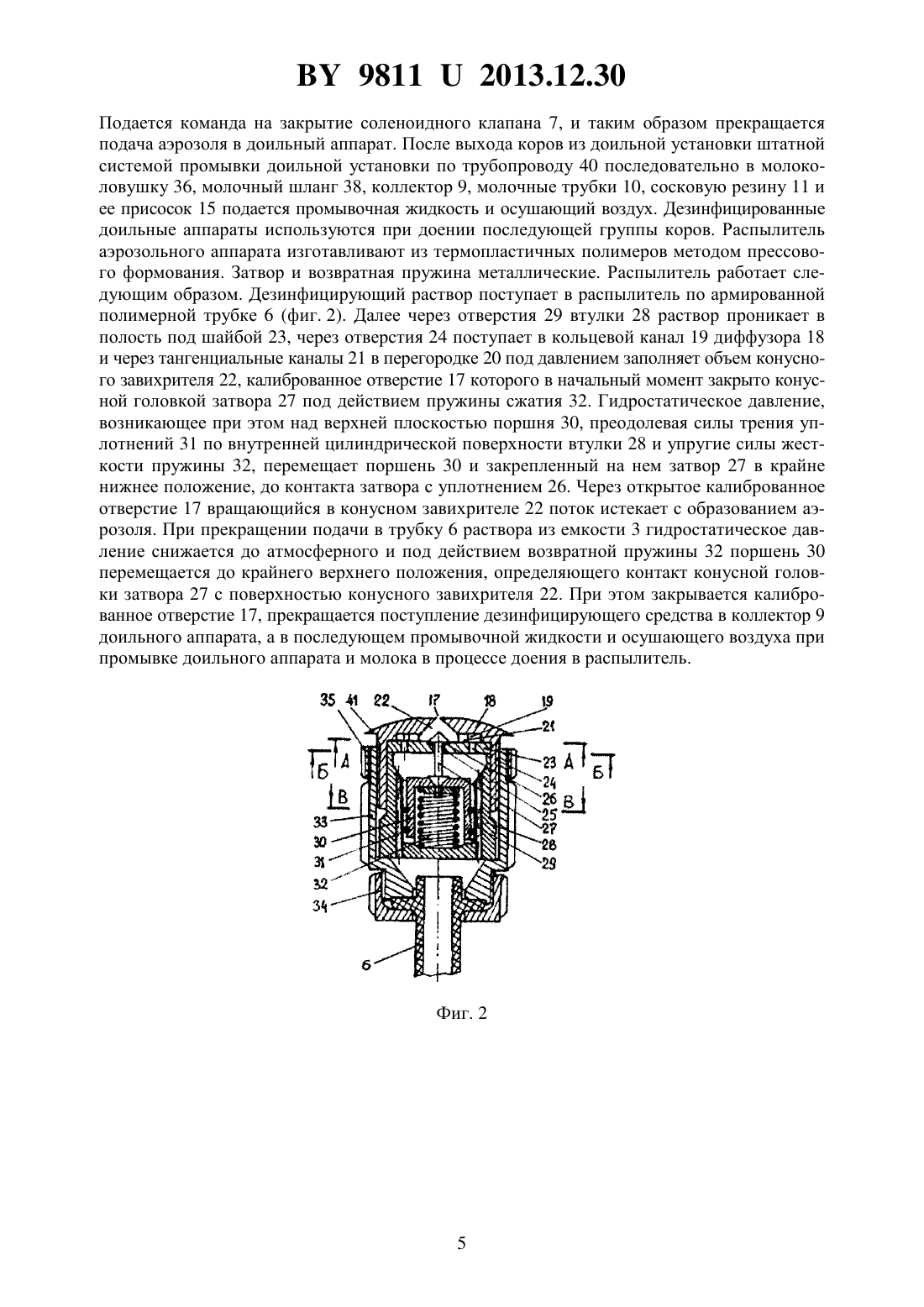

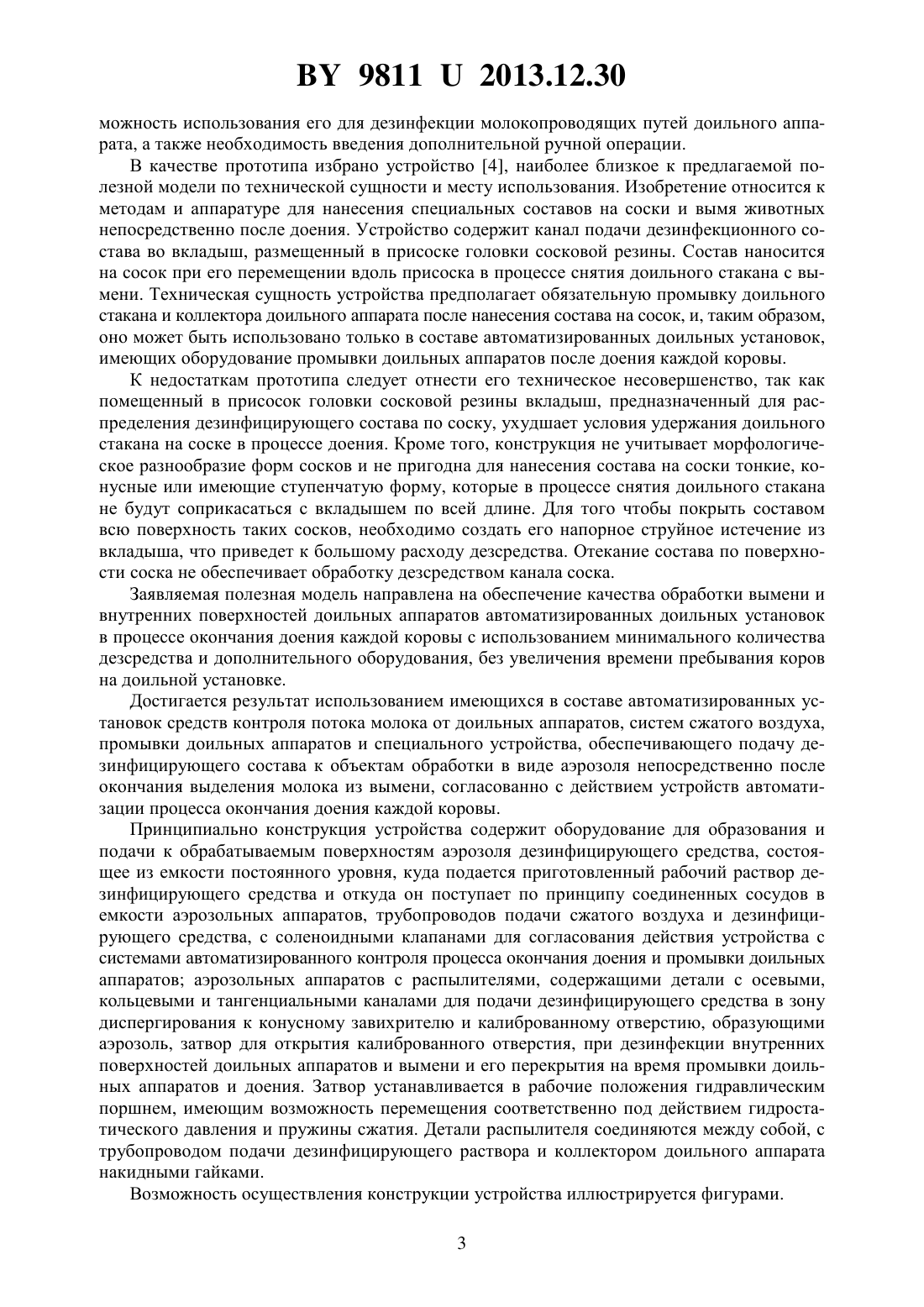

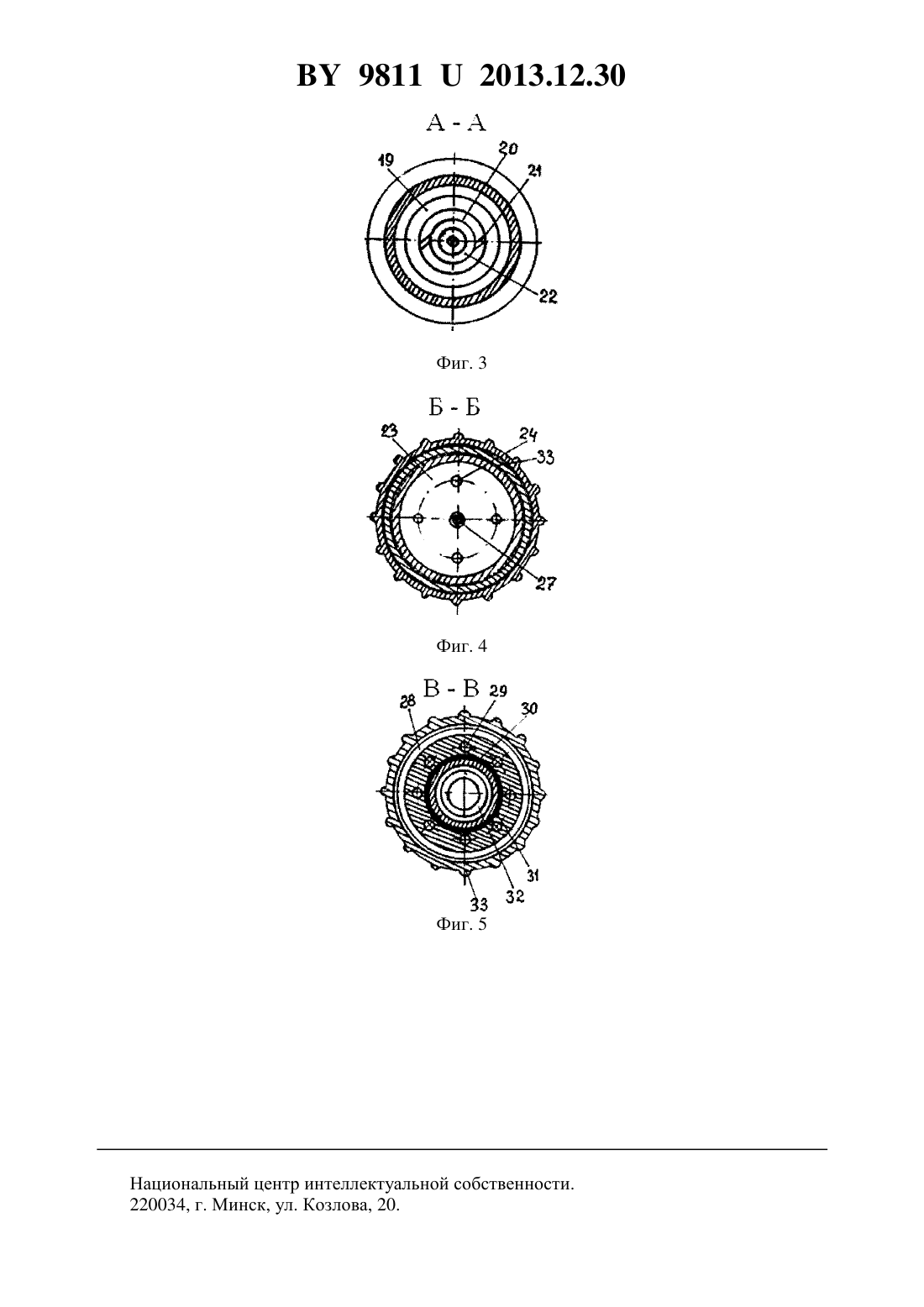

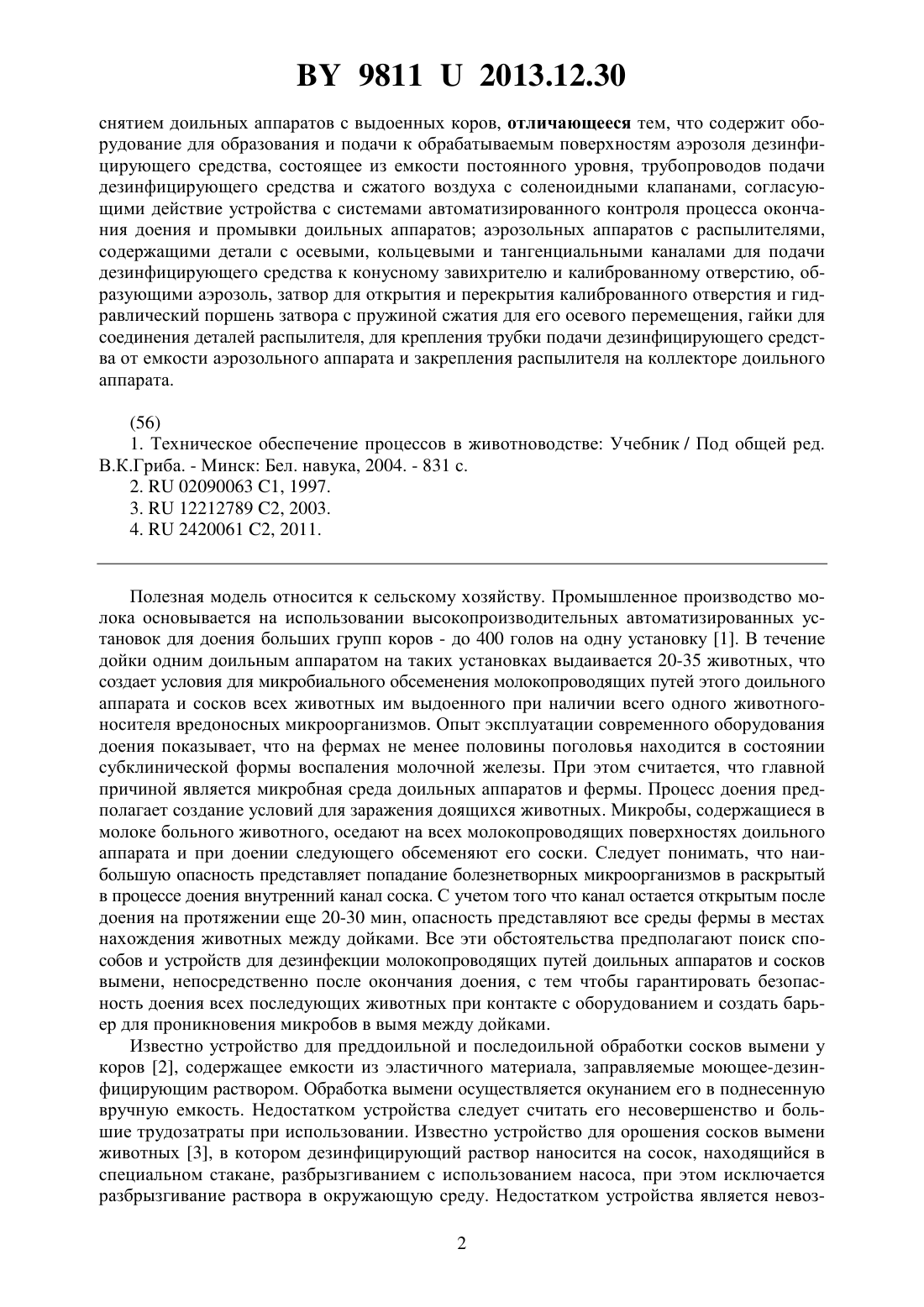

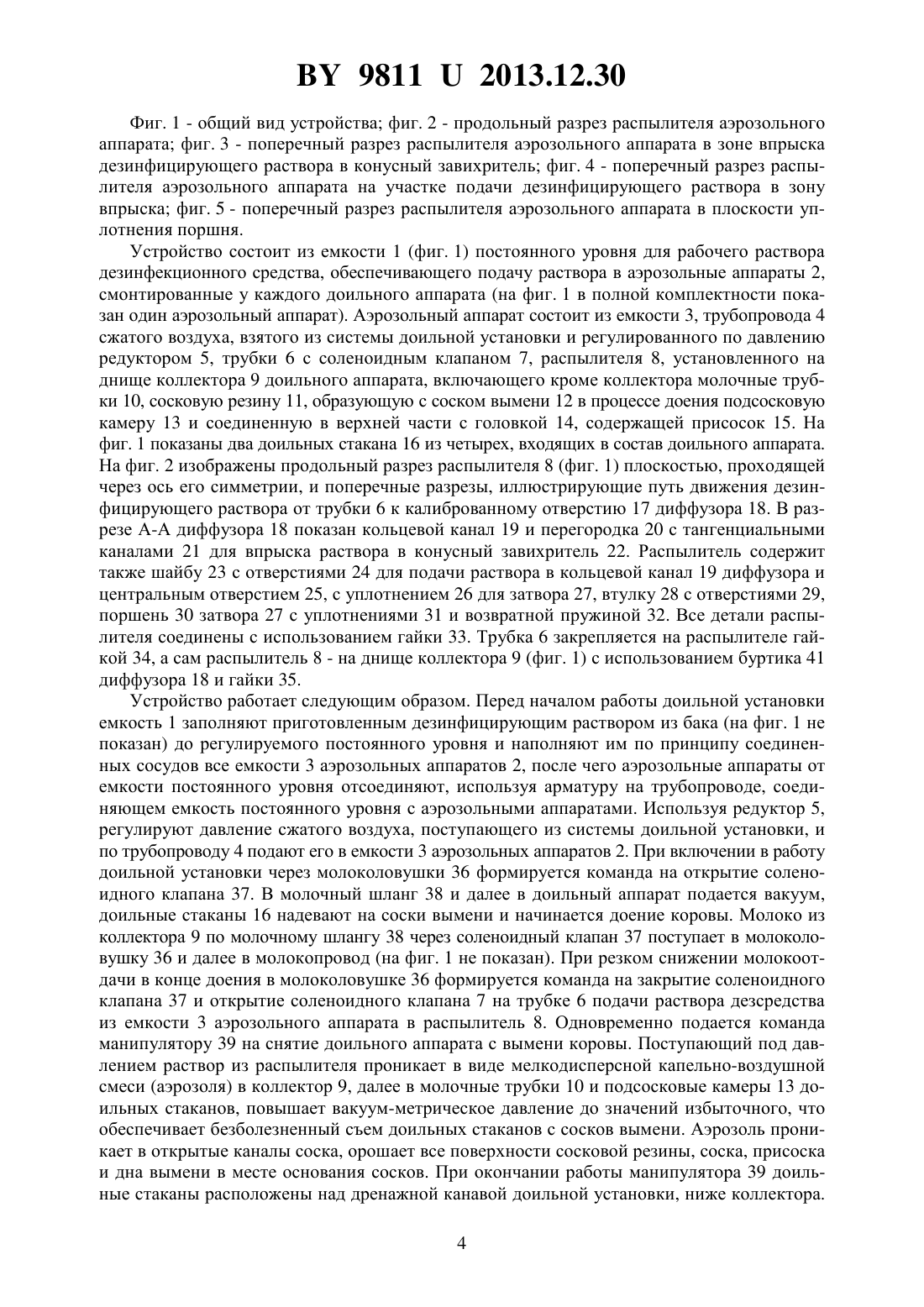

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДЕЗИНФЕКЦИИ СОСКОВ ВЫМЕНИ И ДОИЛЬНЫХ АППАРАТОВ ПОСЛЕ ДОЕНИЯ НА АВТОМАТИЗИРОВАННЫХ ДОИЛЬНЫХ УСТАНОВКАХ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Раицкий Георгий Евгеньевич Барановский Михаил Васильевич Китиков Вадим Олегович Сорокин Эдуард Петрович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Устройство для дезинфекции сосков вымени и доильных аппаратов после доения на автоматизированных доильных установках, включающее оборудование для подачи дезинфицирующего средства к доильным аппаратам и соскам вымени непосредственно перед 98112013.12.30 снятием доильных аппаратов с выдоенных коров, отличающееся тем, что содержит оборудование для образования и подачи к обрабатываемым поверхностям аэрозоля дезинфицирующего средства, состоящее из емкости постоянного уровня, трубопроводов подачи дезинфицирующего средства и сжатого воздуха с соленоидными клапанами, согласующими действие устройства с системами автоматизированного контроля процесса окончания доения и промывки доильных аппаратов аэрозольных аппаратов с распылителями,содержащими детали с осевыми, кольцевыми и тангенциальными каналами для подачи дезинфицирующего средства к конусному завихрителю и калиброванному отверстию, образующими аэрозоль, затвор для открытия и перекрытия калиброванного отверстия и гидравлический поршень затвора с пружиной сжатия для его осевого перемещения, гайки для соединения деталей распылителя, для крепления трубки подачи дезинфицирующего средства от емкости аэрозольного аппарата и закрепления распылителя на коллекторе доильного аппарата.(56) 1. Техническое обеспечение процессов в животноводстве Учебник / Под общей ред. В.К.Гриба. - Минск Бел. навука, 2004. - 831 с. 2.02090063 1, 1997. 3.12212789 2, 2003. 4.2420061 2, 2011. Полезная модель относится к сельскому хозяйству. Промышленное производство молока основывается на использовании высокопроизводительных автоматизированных установок для доения больших групп коров - до 400 голов на одну установку 1. В течение дойки одним доильным аппаратом на таких установках выдаивается 20-35 животных, что создает условия для микробиального обсеменения молокопроводящих путей этого доильного аппарата и сосков всех животных им выдоенного при наличии всего одного животногоносителя вредоносных микроорганизмов. Опыт эксплуатации современного оборудования доения показывает, что на фермах не менее половины поголовья находится в состоянии субклинической формы воспаления молочной железы. При этом считается, что главной причиной является микробная среда доильных аппаратов и фермы. Процесс доения предполагает создание условий для заражения доящихся животных. Микробы, содержащиеся в молоке больного животного, оседают на всех молокопроводящих поверхностях доильного аппарата и при доении следующего обсеменяют его соски. Следует понимать, что наибольшую опасность представляет попадание болезнетворных микроорганизмов в раскрытый в процессе доения внутренний канал соска. С учетом того что канал остается открытым после доения на протяжении еще 20-30 мин, опасность представляют все среды фермы в местах нахождения животных между дойками. Все эти обстоятельства предполагают поиск способов и устройств для дезинфекции молокопроводящих путей доильных аппаратов и сосков вымени, непосредственно после окончания доения, с тем чтобы гарантировать безопасность доения всех последующих животных при контакте с оборудованием и создать барьер для проникновения микробов в вымя между дойками. Известно устройство для преддоильной и последоильной обработки сосков вымени у коров 2, содержащее емкости из эластичного материала, заправляемые моющее-дезинфицирующим раствором. Обработка вымени осуществляется окунанием его в поднесенную вручную емкость. Недостатком устройства следует считать его несовершенство и большие трудозатраты при использовании. Известно устройство для орошения сосков вымени животных 3, в котором дезинфицирующий раствор наносится на сосок, находящийся в специальном стакане, разбрызгиванием с использованием насоса, при этом исключается разбрызгивание раствора в окружающую среду. Недостатком устройства является невоз 2 98112013.12.30 можность использования его для дезинфекции молокопроводящих путей доильного аппарата, а также необходимость введения дополнительной ручной операции. В качестве прототипа избрано устройство 4, наиболее близкое к предлагаемой полезной модели по технической сущности и месту использования. Изобретение относится к методам и аппаратуре для нанесения специальных составов на соски и вымя животных непосредственно после доения. Устройство содержит канал подачи дезинфекционного состава во вкладыш, размещенный в присоске головки сосковой резины. Состав наносится на сосок при его перемещении вдоль присоска в процессе снятия доильного стакана с вымени. Техническая сущность устройства предполагает обязательную промывку доильного стакана и коллектора доильного аппарата после нанесения состава на сосок, и, таким образом,оно может быть использовано только в составе автоматизированных доильных установок,имеющих оборудование промывки доильных аппаратов после доения каждой коровы. К недостаткам прототипа следует отнести его техническое несовершенство, так как помещенный в присосок головки сосковой резины вкладыш, предназначенный для распределения дезинфицирующего состава по соску, ухудшает условия удержания доильного стакана на соске в процессе доения. Кроме того, конструкция не учитывает морфологическое разнообразие форм сосков и не пригодна для нанесения состава на соски тонкие, конусные или имеющие ступенчатую форму, которые в процессе снятия доильного стакана не будут соприкасаться с вкладышем по всей длине. Для того чтобы покрыть составом всю поверхность таких сосков, необходимо создать его напорное струйное истечение из вкладыша, что приведет к большому расходу дезсредства. Отекание состава по поверхности соска не обеспечивает обработку дезсредством канала соска. Заявляемая полезная модель направлена на обеспечение качества обработки вымени и внутренних поверхностей доильных аппаратов автоматизированных доильных установок в процессе окончания доения каждой коровы с использованием минимального количества дезсредства и дополнительного оборудования, без увеличения времени пребывания коров на доильной установке. Достигается результат использованием имеющихся в составе автоматизированных установок средств контроля потока молока от доильных аппаратов, систем сжатого воздуха,промывки доильных аппаратов и специального устройства, обеспечивающего подачу дезинфицирующего состава к объектам обработки в виде аэрозоля непосредственно после окончания выделения молока из вымени, согласованно с действием устройств автоматизации процесса окончания доения каждой коровы. Принципиально конструкция устройства содержит оборудование для образования и подачи к обрабатываемым поверхностям аэрозоля дезинфицирующего средства, состоящее из емкости постоянного уровня, куда подается приготовленный рабочий раствор дезинфицирующего средства и откуда он поступает по принципу соединенных сосудов в емкости аэрозольных аппаратов, трубопроводов подачи сжатого воздуха и дезинфицирующего средства, с соленоидными клапанами для согласования действия устройства с системами автоматизированного контроля процесса окончания доения и промывки доильных аппаратов аэрозольных аппаратов с распылителями, содержащими детали с осевыми,кольцевыми и тангенциальными каналами для подачи дезинфицирующего средства в зону диспергирования к конусному завихрителю и калиброванному отверстию, образующими аэрозоль, затвор для открытия калиброванного отверстия, при дезинфекции внутренних поверхностей доильных аппаратов и вымени и его перекрытия на время промывки доильных аппаратов и доения. Затвор устанавливается в рабочие положения гидравлическим поршнем, имеющим возможность перемещения соответственно под действием гидростатического давления и пружины сжатия. Детали распылителя соединяются между собой, с трубопроводом подачи дезинфицирующего раствора и коллектором доильного аппарата накидными гайками. Возможность осуществления конструкции устройства иллюстрируется фигурами. 3 98112013.12.30 Фиг. 1 - общий вид устройства фиг. 2 - продольный разрез распылителя аэрозольного аппарата фиг. 3 - поперечный разрез распылителя аэрозольного аппарата в зоне впрыска дезинфицирующего раствора в конусный завихритель фиг. 4 - поперечный разрез распылителя аэрозольного аппарата на участке подачи дезинфицирующего раствора в зону впрыска фиг. 5 - поперечный разрез распылителя аэрозольного аппарата в плоскости уплотнения поршня. Устройство состоит из емкости 1 (фиг. 1) постоянного уровня для рабочего раствора дезинфекционного средства, обеспечивающего подачу раствора в аэрозольные аппараты 2,смонтированные у каждого доильного аппарата (на фиг. 1 в полной комплектности показан один аэрозольный аппарат). Аэрозольный аппарат состоит из емкости 3, трубопровода 4 сжатого воздуха, взятого из системы доильной установки и регулированного по давлению редуктором 5, трубки 6 с соленоидным клапаном 7, распылителя 8, установленного на днище коллектора 9 доильного аппарата, включающего кроме коллектора молочные трубки 10, сосковую резину 11, образующую с соском вымени 12 в процессе доения подсосковую камеру 13 и соединенную в верхней части с головкой 14, содержащей присосок 15. На фиг. 1 показаны два доильных стакана 16 из четырех, входящих в состав доильного аппарата. На фиг. 2 изображены продольный разрез распылителя 8 (фиг. 1) плоскостью, проходящей через ось его симметрии, и поперечные разрезы, иллюстрирующие путь движения дезинфицирующего раствора от трубки 6 к калиброванному отверстию 17 диффузора 18. В разрезе А-А диффузора 18 показан кольцевой канал 19 и перегородка 20 с тангенциальными каналами 21 для впрыска раствора в конусный завихритель 22. Распылитель содержит также шайбу 23 с отверстиями 24 для подачи раствора в кольцевой канал 19 диффузора и центральным отверстием 25, с уплотнением 26 для затвора 27, втулку 28 с отверстиями 29,поршень 30 затвора 27 с уплотнениями 31 и возвратной пружиной 32. Все детали распылителя соединены с использованием гайки 33. Трубка 6 закрепляется на распылителе гайкой 34, а сам распылитель 8 - на днище коллектора 9 (фиг. 1) с использованием буртика 41 диффузора 18 и гайки 35. Устройство работает следующим образом. Перед началом работы доильной установки емкость 1 заполняют приготовленным дезинфицирующим раствором из бака (на фиг. 1 не показан) до регулируемого постоянного уровня и наполняют им по принципу соединенных сосудов все емкости 3 аэрозольных аппаратов 2, после чего аэрозольные аппараты от емкости постоянного уровня отсоединяют, используя арматуру на трубопроводе, соединяющем емкость постоянного уровня с аэрозольными аппаратами. Используя редуктор 5,регулируют давление сжатого воздуха, поступающего из системы доильной установки, и по трубопроводу 4 подают его в емкости 3 аэрозольных аппаратов 2. При включении в работу доильной установки через молоколовушки 36 формируется команда на открытие соленоидного клапана 37. В молочный шланг 38 и далее в доильный аппарат подается вакуум,доильные стаканы 16 надевают на соски вымени и начинается доение коровы. Молоко из коллектора 9 по молочному шлангу 38 через соленоидный клапан 37 поступает в молоколовушку 36 и далее в молокопровод (на фиг. 1 не показан). При резком снижении молокоотдачи в конце доения в молоколовушке 36 формируется команда на закрытие соленоидного клапана 37 и открытие соленоидного клапана 7 на трубке 6 подачи раствора дезсредства из емкости 3 аэрозольного аппарата в распылитель 8. Одновременно подается команда манипулятору 39 на снятие доильного аппарата с вымени коровы. Поступающий под давлением раствор из распылителя проникает в виде мелкодисперсной капельно-воздушной смеси (аэрозоля) в коллектор 9, далее в молочные трубки 10 и подсосковые камеры 13 доильных стаканов, повышает вакуум-метрическое давление до значений избыточного, что обеспечивает безболезненный съем доильных стаканов с сосков вымени. Аэрозоль проникает в открытые каналы соска, орошает все поверхности сосковой резины, соска, присоска и дна вымени в месте основания сосков. При окончании работы манипулятора 39 доильные стаканы расположены над дренажной канавой доильной установки, ниже коллектора. 4 98112013.12.30 Подается команда на закрытие соленоидного клапана 7, и таким образом прекращается подача аэрозоля в доильный аппарат. После выхода коров из доильной установки штатной системой промывки доильной установки по трубопроводу 40 последовательно в молоколовушку 36, молочный шланг 38, коллектор 9, молочные трубки 10, сосковую резину 11 и ее присосок 15 подается промывочная жидкость и осушающий воздух. Дезинфицированные доильные аппараты используются при доении последующей группы коров. Распылитель аэрозольного аппарата изготавливают из термопластичных полимеров методом прессового формования. Затвор и возвратная пружина металлические. Распылитель работает следующим образом. Дезинфицирующий раствор поступает в распылитель по армированной полимерной трубке 6 (фиг. 2). Далее через отверстия 29 втулки 28 раствор проникает в полость под шайбой 23, через отверстия 24 поступает в кольцевой канал 19 диффузора 18 и через тангенциальные каналы 21 в перегородке 20 под давлением заполняет объем конусного завихрителя 22, калиброванное отверстие 17 которого в начальный момент закрыто конусной головкой затвора 27 под действием пружины сжатия 32. Гидростатическое давление,возникающее при этом над верхней плоскостью поршня 30, преодолевая силы трения уплотнений 31 по внутренней цилиндрической поверхности втулки 28 и упругие силы жесткости пружины 32, перемещает поршень 30 и закрепленный на нем затвор 27 в крайне нижнее положение, до контакта затвора с уплотнением 26. Через открытое калиброванное отверстие 17 вращающийся в конусном завихрителе 22 поток истекает с образованием аэрозоля. При прекращении подачи в трубку 6 раствора из емкости 3 гидростатическое давление снижается до атмосферного и под действием возвратной пружины 32 поршень 30 перемещается до крайнего верхнего положения, определяющего контакт конусной головки затвора 27 с поверхностью конусного завихрителя 22. При этом закрывается калиброванное отверстие 17, прекращается поступление дезинфицирующего средства в коллектор 9 доильного аппарата, а в последующем промывочной жидкости и осушающего воздуха при промывке доильного аппарата и молока в процессе доения в распылитель. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6

МПК / Метки

МПК: A01J 7/04

Метки: вымени, доильных, автоматизированных, дезинфекции, установках, доения, после, устройство, аппаратов, сосков
