Устройство обмыва вымени

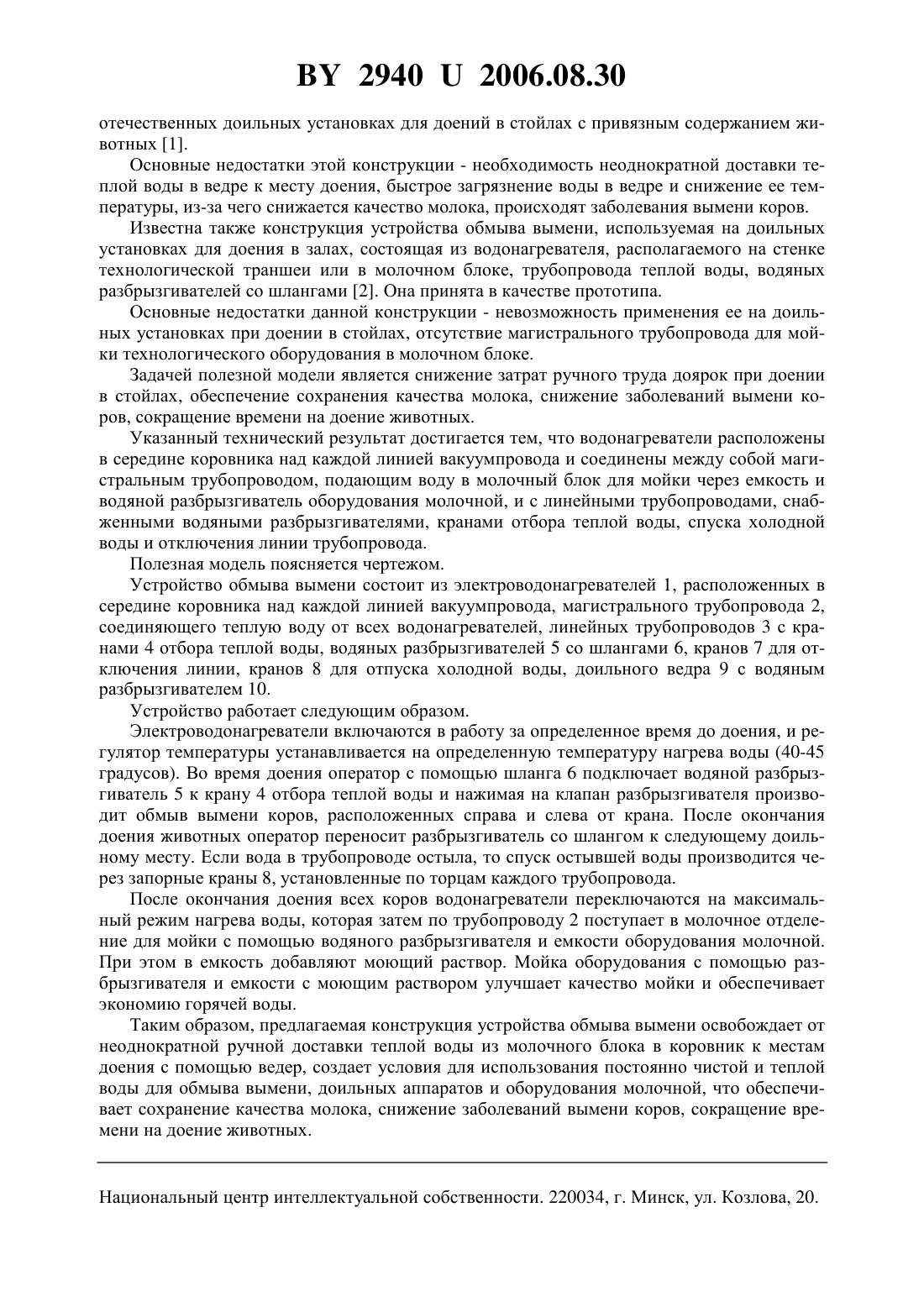

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Чернецкий Михаил Валентинович Сорокин Эдуард Петрович Паркалов Анатолий Викторович Ведерко Михаил Поликарпович(72) Авторы Чернецкий Михаил Валентинович Сорокин Эдуард Петрович Паркалов Анатолий Викторович Ведерко Михаил Поликарпович(73) Патентообладатели Чернецкий Михаил Валентинович Сорокин Эдуард Петрович Паркалов Анатолий Викторович Ведерко Михаил Поликарпович(57) Устройство обмыва вымени, содержащее водонагреватели, трубопровод теплой воды,водяные разбрызгиватели со шлангами, отличающееся тем, что водонагреватели расположены в середине коровника над каждой линией вакуумпровода и соединены между собой магистральным трубопроводом, подающим теплую воду в молочный блок для мойки через емкость и водяной разбрызгиватель оборудования молочной, и с линейными трубопроводами, снабженными водяными разбрызгивателями, кранами отбора теплой воды,спуска холодной воды и отключения линии трубопровода.(56) 1. Правила машинного доения коров. - М. Колос, 1984. 2. Установка доильная автоматизированная типа Елочка УДА-12 Е Руководство по эксплуатации. - Минск НИИМСХ, 2003. Полезная модель относится к конструированию машин для сельского хозяйства, в частности для доения коров. Известна конструкция устройства обмыва вымени, состоящая из обычного ведра с водой. Такая конструкция устройства и технология обмыва вымени используется на всех 29402006.08.30 отечественных доильных установках для доений в стойлах с привязным содержанием животных 1. Основные недостатки этой конструкции - необходимость неоднократной доставки теплой воды в ведре к месту доения, быстрое загрязнение воды в ведре и снижение ее температуры, из-за чего снижается качество молока, происходят заболевания вымени коров. Известна также конструкция устройства обмыва вымени, используемая на доильных установках для доения в залах, состоящая из водонагревателя, располагаемого на стенке технологической траншеи или в молочном блоке, трубопровода теплой воды, водяных разбрызгивателей со шлангами 2. Она принята в качестве прототипа. Основные недостатки данной конструкции - невозможность применения ее на доильных установках при доении в стойлах, отсутствие магистрального трубопровода для мойки технологического оборудования в молочном блоке. Задачей полезной модели является снижение затрат ручного труда доярок при доении в стойлах, обеспечение сохранения качества молока, снижение заболеваний вымени коров, сокращение времени на доение животных. Указанный технический результат достигается тем, что водонагреватели расположены в середине коровника над каждой линией вакуумпровода и соединены между собой магистральным трубопроводом, подающим воду в молочный блок для мойки через емкость и водяной разбрызгиватель оборудования молочной, и с линейными трубопроводами, снабженными водяными разбрызгивателями, кранами отбора теплой воды, спуска холодной воды и отключения линии трубопровода. Полезная модель поясняется чертежом. Устройство обмыва вымени состоит из электроводонагревателей 1, расположенных в середине коровника над каждой линией вакуумпровода, магистрального трубопровода 2,соединяющего теплую воду от всех водонагревателей, линейных трубопроводов 3 с кранами 4 отбора теплой воды, водяных разбрызгивателей 5 со шлангами 6, кранов 7 для отключения линии, кранов 8 для отпуска холодной воды, доильного ведра 9 с водяным разбрызгивателем 10. Устройство работает следующим образом. Электроводонагреватели включаются в работу за определенное время до доения, и регулятор температуры устанавливается на определенную температуру нагрева воды (40-45 градусов). Во время доения оператор с помощью шланга 6 подключает водяной разбрызгиватель 5 к крану 4 отбора теплой воды и нажимая на клапан разбрызгивателя производит обмыв вымени коров, расположенных справа и слева от крана. После окончания доения животных оператор переносит разбрызгиватель со шлангом к следующему доильному месту. Если вода в трубопроводе остыла, то спуск остывшей воды производится через запорные краны 8, установленные по торцам каждого трубопровода. После окончания доения всех коров водонагреватели переключаются на максимальный режим нагрева воды, которая затем по трубопроводу 2 поступает в молочное отделение для мойки с помощью водяного разбрызгивателя и емкости оборудования молочной. При этом в емкость добавляют моющий раствор. Мойка оборудования с помощью разбрызгивателя и емкости с моющим раствором улучшает качество мойки и обеспечивает экономию горячей воды. Таким образом, предлагаемая конструкция устройства обмыва вымени освобождает от неоднократной ручной доставки теплой воды из молочного блока в коровник к местам доения с помощью ведер, создает условия для использования постоянно чистой и теплой воды для обмыва вымени, доильных аппаратов и оборудования молочной, что обеспечивает сохранение качества молока, снижение заболеваний вымени коров, сокращение времени на доение животных. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
