Устройство для дезинфекции сосков вымени коров

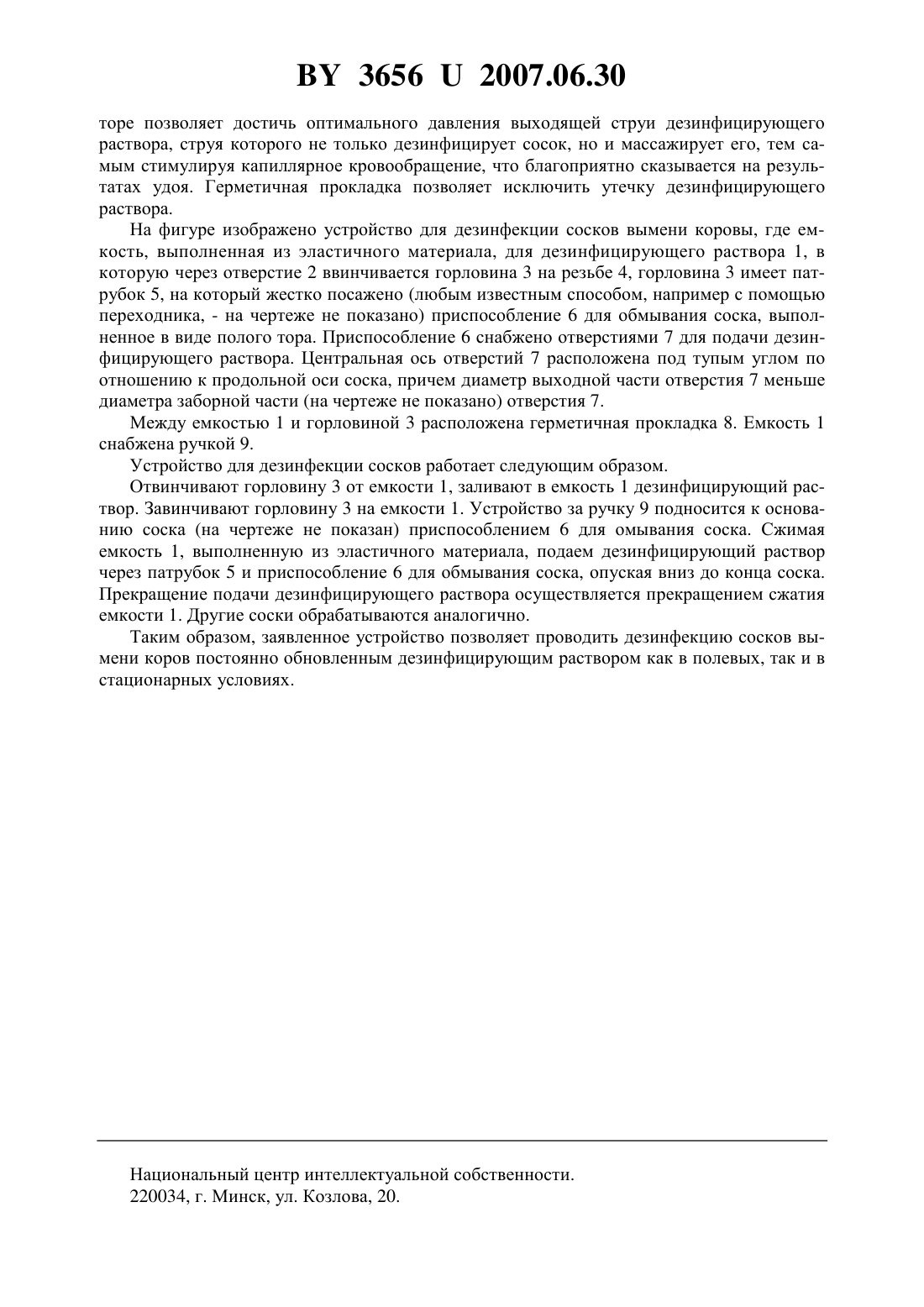

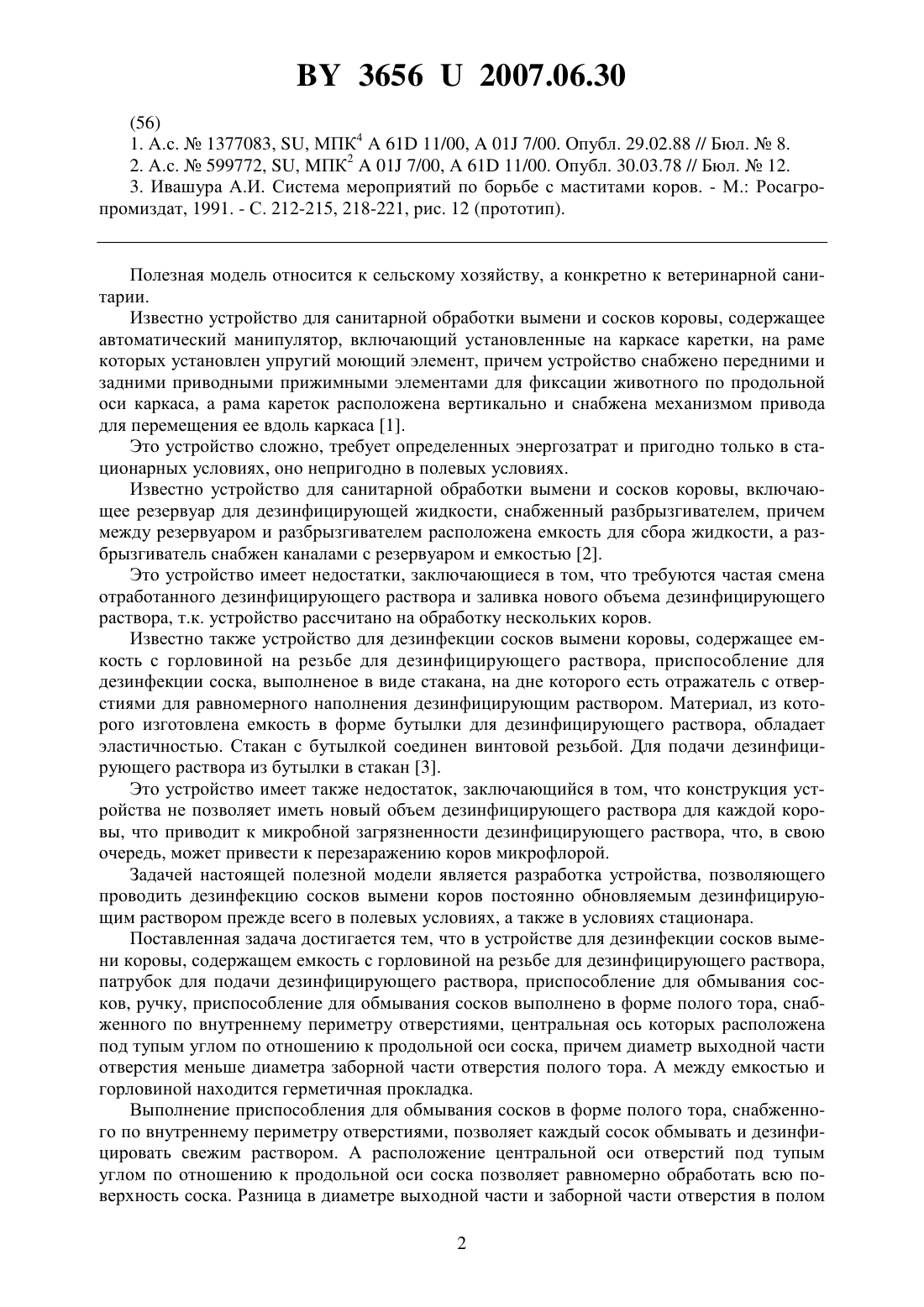

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДЕЗИНФЕКЦИИ СОСКОВ ВЫМЕНИ КОРОВ(71) Заявитель Республиканское научноисследовательское унитарное предприятие Институт экспериментальной ветеринарии им.С.Н.Вышелесского Национальной академии наук Беларуси(72) Авторы Иванов Василий Егорович Каменская Татьяна Николаевна Богуш Александр Александрович Лукьянчик Станислав Александрович(73) Патентообладатель Республиканское научно-исследовательское унитарное предприятие Институт экспериментальной ветеринарии им.С.Н.Вышелесского Национальной академии наук Беларуси(57) 1. Устройство для дезинфекции сосков вымени коровы, содержащее емкость с горловиной на резьбе для дезинфицирующего раствора, патрубок для подачи дезинфицирующего раствора, приспособление для обмывания соска, ручку, отличающееся тем, что приспособление для обмывания соска выполнено в форме полого тора, снабженного по внутреннему периметру отверстиями, центральная ось которых расположена под тупым углом по отношению к продольной оси соска, причем диаметр выходной части отверстия меньше диаметра заборной части отверстия полого тора. 2. Устройство по п. 1, отличающееся тем, что между емкостью и горловиной находится герметичная прокладка.(56) 1. А.с.1377083, , МПК 4 А 61 11/00,01 7/00. Опубл. 29.02.88 // Бюл.8. 2. А.с.599772, , ПК 201 7/00, А 61 11/00. Опубл. 30.03.78 // Бюл.12. 3. Ивашура А.И. Система мероприятий по борьбе с маститами коров. - М. Росагропромиздат, 1991. - С. 212-215, 218-221, рис. 12 (прототип). Полезная модель относится к сельскому хозяйству, а конкретно к ветеринарной санитарии. Известно устройство для санитарной обработки вымени и сосков коровы, содержащее автоматический манипулятор, включающий установленные на каркасе каретки, на раме которых установлен упругий моющий элемент, причем устройство снабжено передними и задними приводными прижимными элементами для фиксации животного по продольной оси каркаса, а рама кареток расположена вертикально и снабжена механизмом привода для перемещения ее вдоль каркаса 1. Это устройство сложно, требует определенных энергозатрат и пригодно только в стационарных условиях, оно непригодно в полевых условиях. Известно устройство для санитарной обработки вымени и сосков коровы, включающее резервуар для дезинфицирующей жидкости, снабженный разбрызгивателем, причем между резервуаром и разбрызгивателем расположена емкость для сбора жидкости, а разбрызгиватель снабжен каналами с резервуаром и емкостью 2. Это устройство имеет недостатки, заключающиеся в том, что требуются частая смена отработанного дезинфицирующего раствора и заливка нового объема дезинфицирующего раствора, т.к. устройство рассчитано на обработку нескольких коров. Известно также устройство для дезинфекции сосков вымени коровы, содержащее емкость с горловиной на резьбе для дезинфицирующего раствора, приспособление для дезинфекции соска, выполненое в виде стакана, на дне которого есть отражатель с отверстиями для равномерного наполнения дезинфицирующим раствором. Материал, из которого изготовлена емкость в форме бутылки для дезинфицирующего раствора, обладает эластичностью. Стакан с бутылкой соединен винтовой резьбой. Для подачи дезинфицирующего раствора из бутылки в стакан 3. Это устройство имеет также недостаток, заключающийся в том, что конструкция устройства не позволяет иметь новый объем дезинфицирующего раствора для каждой коровы, что приводит к микробной загрязненности дезинфицирующего раствора, что, в свою очередь, может привести к перезаражению коров микрофлорой. Задачей настоящей полезной модели является разработка устройства, позволяющего проводить дезинфекцию сосков вымени коров постоянно обновляемым дезинфицирующим раствором прежде всего в полевых условиях, а также в условиях стационара. Поставленная задача достигается тем, что в устройстве для дезинфекции сосков вымени коровы, содержащем емкость с горловиной на резьбе для дезинфицирующего раствора,патрубок для подачи дезинфицирующего раствора, приспособление для обмывания сосков, ручку, приспособление для обмывания сосков выполнено в форме полого тора, снабженного по внутреннему периметру отверстиями, центральная ось которых расположена под тупым углом по отношению к продольной оси соска, причем диаметр выходной части отверстия меньше диаметра заборной части отверстия полого тора. А между емкостью и горловиной находится герметичная прокладка. Выполнение приспособления для обмывания сосков в форме полого тора, снабженного по внутреннему периметру отверстиями, позволяет каждый сосок обмывать и дезинфицировать свежим раствором. А расположение центральной оси отверстий под тупым углом по отношению к продольной оси соска позволяет равномерно обработать всю поверхность соска. Разница в диаметре выходной части и заборной части отверстия в полом 2 36562007.06.30 торе позволяет достичь оптимального давления выходящей струи дезинфицирующего раствора, струя которого не только дезинфицирует сосок, но и массажирует его, тем самым стимулируя капиллярное кровообращение, что благоприятно сказывается на результатах удоя. Герметичная прокладка позволяет исключить утечку дезинфицирующего раствора. На фигуре изображено устройство для дезинфекции сосков вымени коровы, где емкость, выполненная из эластичного материала, для дезинфицирующего раствора 1, в которую через отверстие 2 ввинчивается горловина 3 на резьбе 4, горловина 3 имеет патрубок 5, на который жестко посажено (любым известным способом, например с помощью переходника, - на чертеже не показано) приспособление 6 для обмывания соска, выполненное в виде полого тора. Приспособление 6 снабжено отверстиями 7 для подачи дезинфицирующего раствора. Центральная ось отверстий 7 расположена под тупым углом по отношению к продольной оси соска, причем диаметр выходной части отверстия 7 меньше диаметра заборной части (на чертеже не показано) отверстия 7. Между емкостью 1 и горловиной 3 расположена герметичная прокладка 8. Емкость 1 снабжена ручкой 9. Устройство для дезинфекции сосков работает следующим образом. Отвинчивают горловину 3 от емкости 1, заливают в емкость 1 дезинфицирующий раствор. Завинчивают горловину 3 на емкости 1. Устройство за ручку 9 подносится к основанию соска (на чертеже не показан) приспособлением 6 для омывания соска. Сжимая емкость 1, выполненную из эластичного материала, подаем дезинфицирующий раствор через патрубок 5 и приспособление 6 для обмывания соска, опуская вниз до конца соска. Прекращение подачи дезинфицирующего раствора осуществляется прекращением сжатия емкости 1. Другие соски обрабатываются аналогично. Таким образом, заявленное устройство позволяет проводить дезинфекцию сосков вымени коров постоянно обновленным дезинфицирующим раствором как в полевых, так и в стационарных условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
