Устройство для разборки доильных стаканов с сосковой резиной ДД0041А

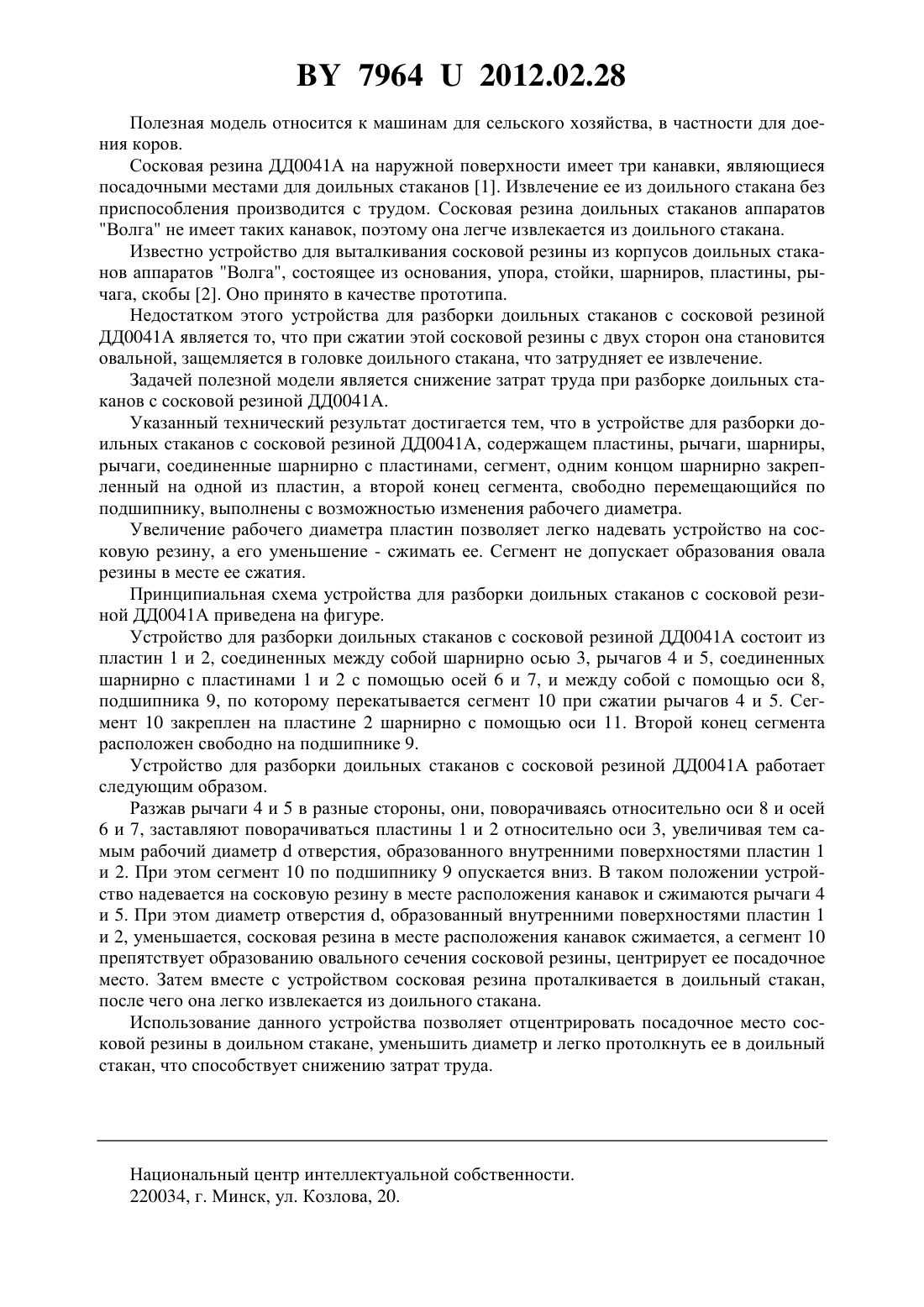

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗБОРКИ ДОИЛЬНЫХ СТАКАНОВ С СОСКОВОЙ РЕЗИНОЙ ДД 0041 А(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович Павинич Евгений Михайлович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для разборки доильных стаканов с сосковой резиной ДД 0041 А, содержащее пластины, рычаги, шарниры, отличающееся тем, что рычаги, соединенные шарнирно с пластинами, сегмент, одним концом шарнирно закрепленный на одной из пластин, а второй конец сегмента, свободно перемещающийся по подшипнику, выполнены с возможностью изменения рабочего диаметра.(56) 1. Дашков В.Н., Китиков В.О., Сорокин Э.П. Диагностирование, техническое обслуживание, условия эффективной эксплуатации доильных установок. - Мн. Учебнометодический центр Минсельхозпрода, 2009. - С. 62. 2. Андреев П.А. Техническое обслуживание машин и оборудования в животноводстве. М. Россельхозиздат. - С. 56 (прототип). 79642012.02.28 Полезная модель относится к машинам для сельского хозяйства, в частности для доения коров. Сосковая резина ДД 0041 А на наружной поверхности имеет три канавки, являющиеся посадочными местами для доильных стаканов 1. Извлечение ее из доильного стакана без приспособления производится с трудом. Сосковая резина доильных стаканов аппаратов Волга не имеет таких канавок, поэтому она легче извлекается из доильного стакана. Известно устройство для выталкивания сосковой резины из корпусов доильных стаканов аппаратов Волга, состоящее из основания, упора, стойки, шарниров, пластины, рычага, скобы 2. Оно принято в качестве прототипа. Недостатком этого устройства для разборки доильных стаканов с сосковой резиной ДД 0041 А является то, что при сжатии этой сосковой резины с двух сторон она становится овальной, защемляется в головке доильного стакана, что затрудняет ее извлечение. Задачей полезной модели является снижение затрат труда при разборке доильных стаканов с сосковой резиной ДД 0041 А. Указанный технический результат достигается тем, что в устройстве для разборки доильных стаканов с сосковой резиной ДД 0041 А, содержащем пластины, рычаги, шарниры,рычаги, соединенные шарнирно с пластинами, сегмент, одним концом шарнирно закрепленный на одной из пластин, а второй конец сегмента, свободно перемещающийся по подшипнику, выполнены с возможностью изменения рабочего диаметра. Увеличение рабочего диаметра пластин позволяет легко надевать устройство на сосковую резину, а его уменьшение - сжимать ее. Сегмент не допускает образования овала резины в месте ее сжатия. Принципиальная схема устройства для разборки доильных стаканов с сосковой резиной ДД 0041 А приведена на фигуре. Устройство для разборки доильных стаканов с сосковой резиной ДД 0041 А состоит из пластин 1 и 2, соединенных между собой шарнирно осью 3, рычагов 4 и 5, соединенных шарнирно с пластинами 1 и 2 с помощью осей 6 и 7, и между собой с помощью оси 8,подшипника 9, по которому перекатывается сегмент 10 при сжатии рычагов 4 и 5. Сегмент 10 закреплен на пластине 2 шарнирно с помощью оси 11. Второй конец сегмента расположен свободно на подшипнике 9. Устройство для разборки доильных стаканов с сосковой резиной ДД 0041 А работает следующим образом. Разжав рычаги 4 и 5 в разные стороны, они, поворачиваясь относительно оси 8 и осей 6 и 7, заставляют поворачиваться пластины 1 и 2 относительно оси 3, увеличивая тем самым рабочий диаметротверстия, образованного внутренними поверхностями пластин 1 и 2. При этом сегмент 10 по подшипнику 9 опускается вниз. В таком положении устройство надевается на сосковую резину в месте расположения канавок и сжимаются рычаги 4 и 5. При этом диаметр отверстия , образованный внутренними поверхностями пластин 1 и 2, уменьшается, сосковая резина в месте расположения канавок сжимается, а сегмент 10 препятствует образованию овального сечения сосковой резины, центрирует ее посадочное место. Затем вместе с устройством сосковая резина проталкивается в доильный стакан,после чего она легко извлекается из доильного стакана. Использование данного устройства позволяет отцентрировать посадочное место сосковой резины в доильном стакане, уменьшить диаметр и легко протолкнуть ее в доильный стакан, что способствует снижению затрат труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
