Утепленная стена строительной конструкции

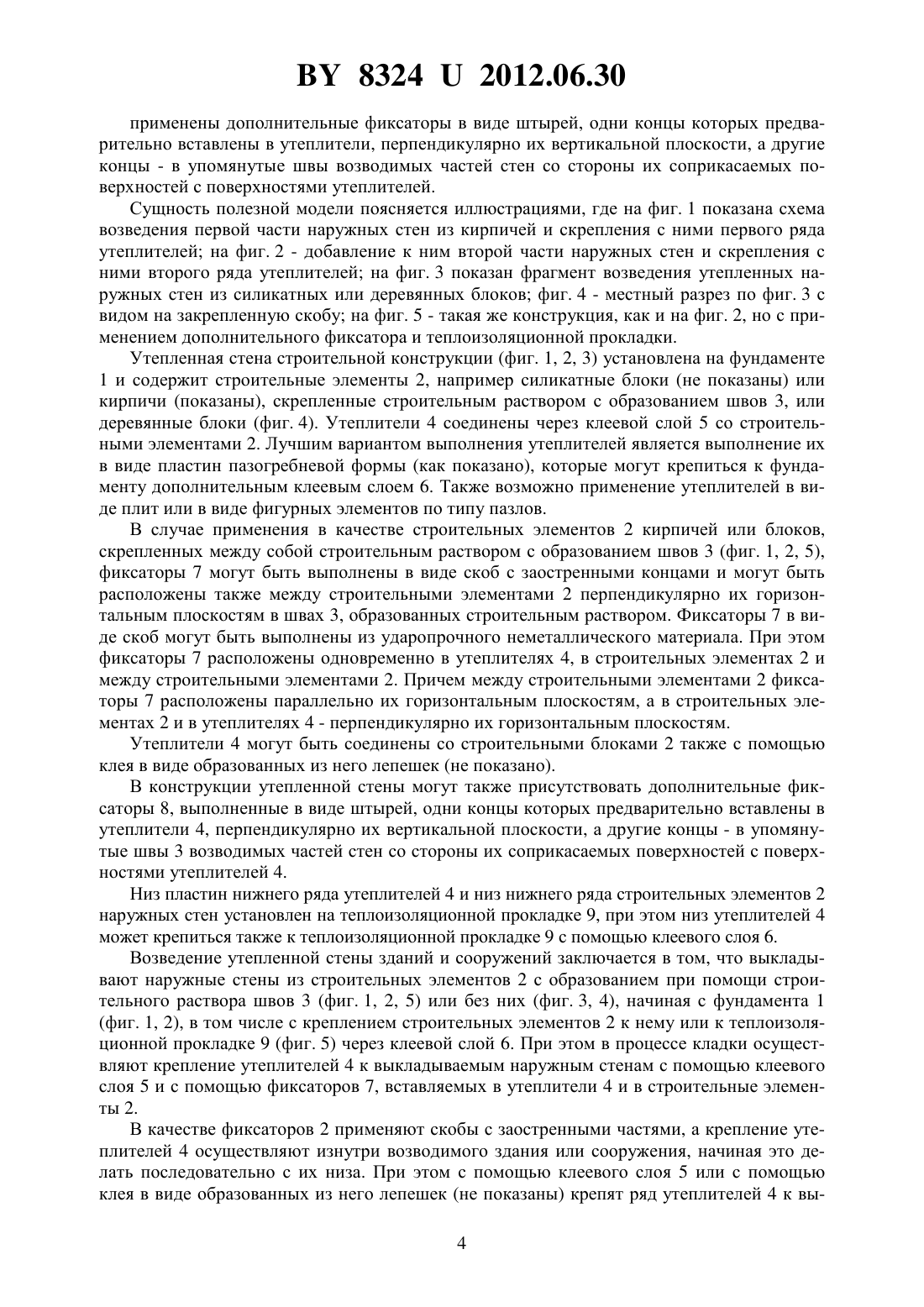

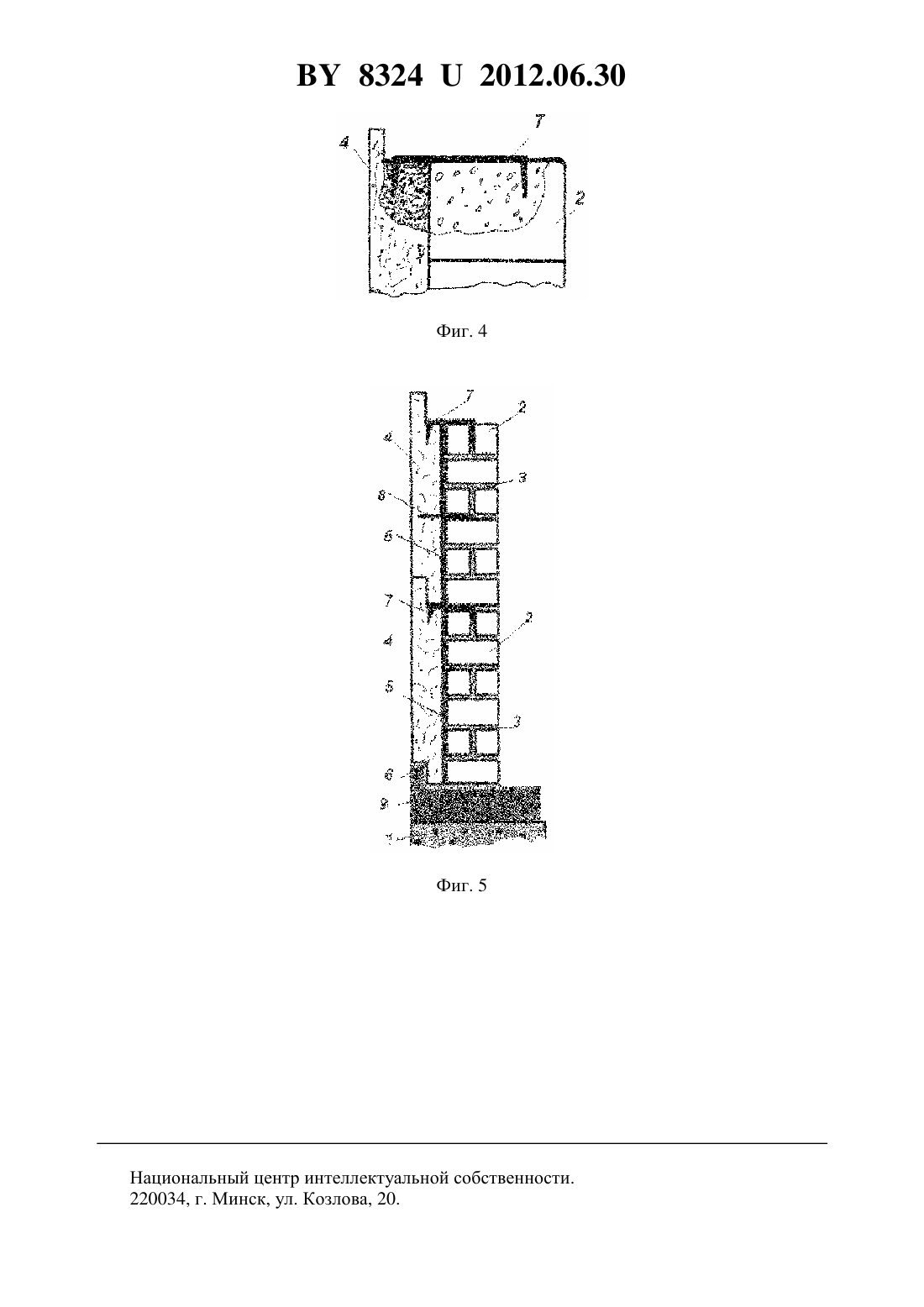

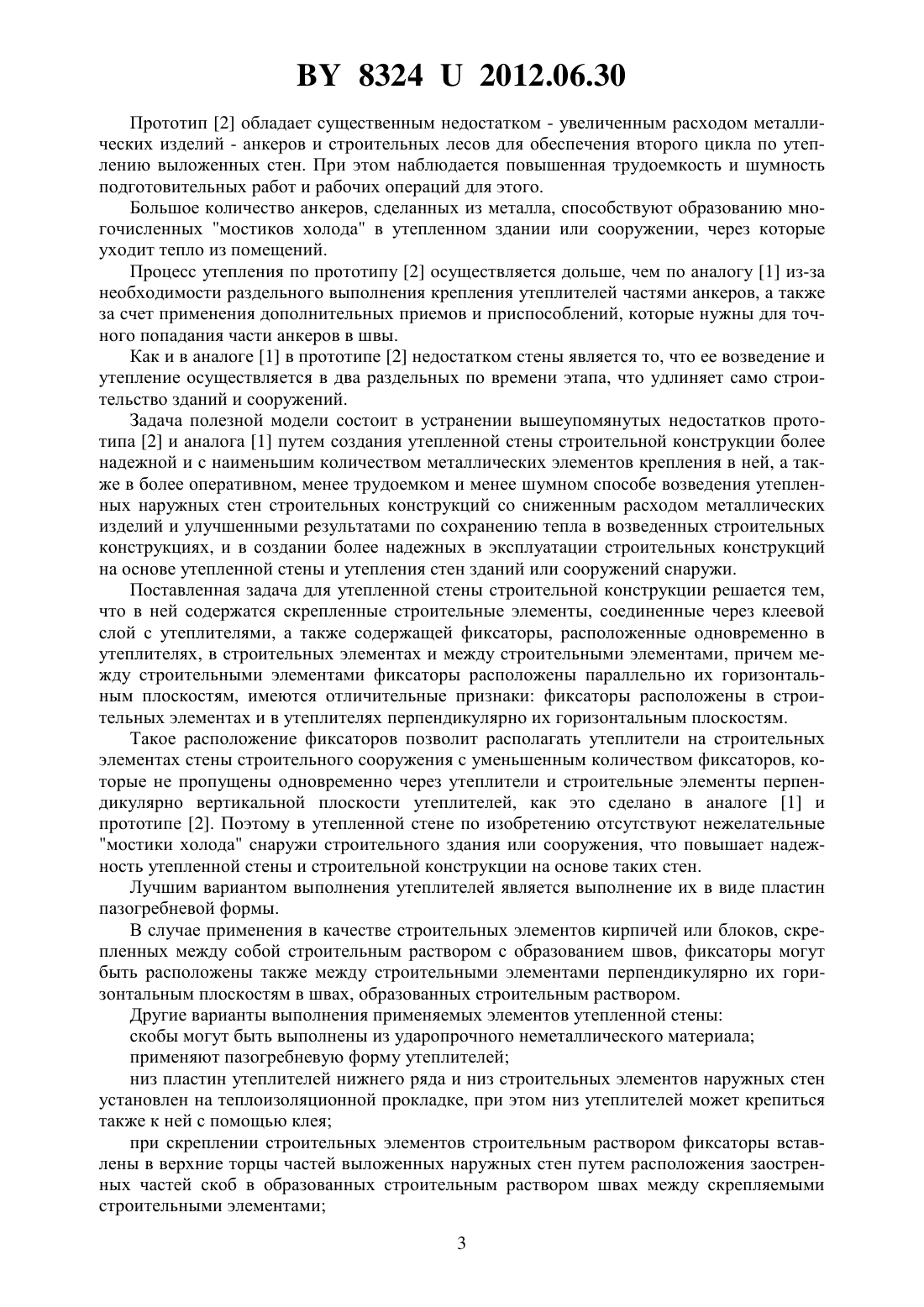

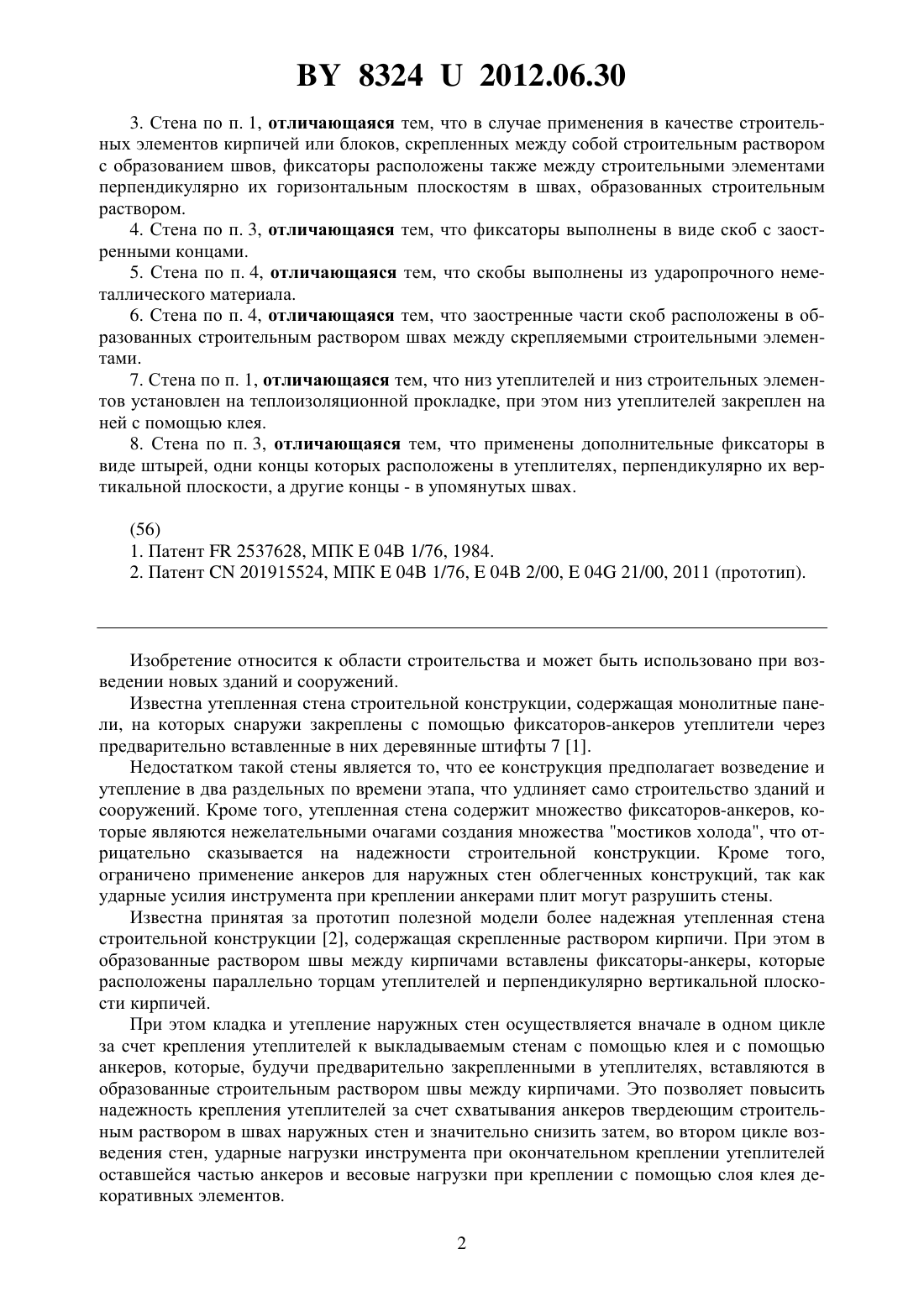

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УТЕПЛЕННАЯ СТЕНА СТРОИТЕЛЬНОЙ КОНСТРУКЦИИ(71) Заявитель Калиненко Сергей Леонидович(72) Автор Калиненко Сергей Леонидович(73) Патентообладатель Калиненко Сергей Леонидович(57) 1. Утепленная стена строительной конструкции, содержащая скрепленные строительные элементы, соединенные через клеевой слой с утеплителями, а также содержащая фиксаторы, расположенные одновременно в утеплителях, в строительных элементах и между строительными элементами, причем между строительными элементами фиксаторы расположены параллельно их горизонтальным плоскостям, отличающаяся тем, что фиксаторы расположены в строительных элементах и в утеплителях перпендикулярно их горизонтальным плоскостям. 2. Стена по п. 1, отличающаяся тем, что применены утеплители в виде пластин пазогребневой формы. 83242012.06.30 3. Стена по п. 1, отличающаяся тем, что в случае применения в качестве строительных элементов кирпичей или блоков, скрепленных между собой строительным раствором с образованием швов, фиксаторы расположены также между строительными элементами перпендикулярно их горизонтальным плоскостям в швах, образованных строительным раствором. 4. Стена по п. 3, отличающаяся тем, что фиксаторы выполнены в виде скоб с заостренными концами. 5. Стена по п. 4, отличающаяся тем, что скобы выполнены из ударопрочного неметаллического материала. 6. Стена по п. 4, отличающаяся тем, что заостренные части скоб расположены в образованных строительным раствором швах между скрепляемыми строительными элементами. 7. Стена по п. 1, отличающаяся тем, что низ утеплителей и низ строительных элементов установлен на теплоизоляционной прокладке, при этом низ утеплителей закреплен на ней с помощью клея. 8. Стена по п. 3, отличающаяся тем, что применены дополнительные фиксаторы в виде штырей, одни концы которых расположены в утеплителях, перпендикулярно их вертикальной плоскости, а другие концы - в упомянутых швах. Изобретение относится к области строительства и может быть использовано при возведении новых зданий и сооружений. Известна утепленная стена строительной конструкции, содержащая монолитные панели, на которых снаружи закреплены с помощью фиксаторов-анкеров утеплители через предварительно вставленные в них деревянные штифты 7 1. Недостатком такой стены является то, что ее конструкция предполагает возведение и утепление в два раздельных по времени этапа, что удлиняет само строительство зданий и сооружений. Кроме того, утепленная стена содержит множество фиксаторов-анкеров, которые являются нежелательными очагами создания множества мостиков холода, что отрицательно сказывается на надежности строительной конструкции. Кроме того,ограничено применение анкеров для наружных стен облегченных конструкций, так как ударные усилия инструмента при креплении анкерами плит могут разрушить стены. Известна принятая за прототип полезной модели более надежная утепленная стена строительной конструкции 2, содержащая скрепленные раствором кирпичи. При этом в образованные раствором швы между кирпичами вставлены фиксаторы-анкеры, которые расположены параллельно торцам утеплителей и перпендикулярно вертикальной плоскости кирпичей. При этом кладка и утепление наружных стен осуществляется вначале в одном цикле за счет крепления утеплителей к выкладываемым стенам с помощью клея и с помощью анкеров, которые, будучи предварительно закрепленными в утеплителях, вставляются в образованные строительным раствором швы между кирпичами. Это позволяет повысить надежность крепления утеплителей за счет схватывания анкеров твердеющим строительным раствором в швах наружных стен и значительно снизить затем, во втором цикле возведения стен, ударные нагрузки инструмента при окончательном креплении утеплителей оставшейся частью анкеров и весовые нагрузки при креплении с помощью слоя клея декоративных элементов. 2 83242012.06.30 Прототип 2 обладает существенным недостатком - увеличенным расходом металлических изделий - анкеров и строительных лесов для обеспечения второго цикла по утеплению выложенных стен. При этом наблюдается повышенная трудоемкость и шумность подготовительных работ и рабочих операций для этого. Большое количество анкеров, сделанных из металла, способствуют образованию многочисленных мостиков холода в утепленном здании или сооружении, через которые уходит тепло из помещений. Процесс утепления по прототипу 2 осуществляется дольше, чем по аналогу 1 из-за необходимости раздельного выполнения крепления утеплителей частями анкеров, а также за счет применения дополнительных приемов и приспособлений, которые нужны для точного попадания части анкеров в швы. Как и в аналоге 1 в прототипе 2 недостатком стены является то, что ее возведение и утепление осуществляется в два раздельных по времени этапа, что удлиняет само строительство зданий и сооружений. Задача полезной модели состоит в устранении вышеупомянутых недостатков прототипа 2 и аналога 1 путем создания утепленной стены строительной конструкции более надежной и с наименьшим количеством металлических элементов крепления в ней, а также в более оперативном, менее трудоемком и менее шумном способе возведения утепленных наружных стен строительных конструкций со сниженным расходом металлических изделий и улучшенными результатами по сохранению тепла в возведенных строительных конструкциях, и в создании более надежных в эксплуатации строительных конструкций на основе утепленной стены и утепления стен зданий или сооружений снаружи. Поставленная задача для утепленной стены строительной конструкции решается тем,что в ней содержатся скрепленные строительные элементы, соединенные через клеевой слой с утеплителями, а также содержащей фиксаторы, расположенные одновременно в утеплителях, в строительных элементах и между строительными элементами, причем между строительными элементами фиксаторы расположены параллельно их горизонтальным плоскостям, имеются отличительные признаки фиксаторы расположены в строительных элементах и в утеплителях перпендикулярно их горизонтальным плоскостям. Такое расположение фиксаторов позволит располагать утеплители на строительных элементах стены строительного сооружения с уменьшенным количеством фиксаторов, которые не пропущены одновременно через утеплители и строительные элементы перпендикулярно вертикальной плоскости утеплителей, как это сделано в аналоге 1 и прототипе 2. Поэтому в утепленной стене по изобретению отсутствуют нежелательные мостики холода снаружи строительного здания или сооружения, что повышает надежность утепленной стены и строительной конструкции на основе таких стен. Лучшим вариантом выполнения утеплителей является выполнение их в виде пластин пазогребневой формы. В случае применения в качестве строительных элементов кирпичей или блоков, скрепленных между собой строительным раствором с образованием швов, фиксаторы могут быть расположены также между строительными элементами перпендикулярно их горизонтальным плоскостям в швах, образованных строительным раствором. Другие варианты выполнения применяемых элементов утепленной стены скобы могут быть выполнены из ударопрочного неметаллического материала применяют пазогребневую форму утеплителей низ пластин утеплителей нижнего ряда и низ строительных элементов наружных стен установлен на теплоизоляционной прокладке, при этом низ утеплителей может крепиться также к ней с помощью клея при скреплении строительных элементов строительным раствором фиксаторы вставлены в верхние торцы частей выложенных наружных стен путем расположения заостренных частей скоб в образованных строительным раствором швах между скрепляемыми строительными элементами 3 83242012.06.30 применены дополнительные фиксаторы в виде штырей, одни концы которых предварительно вставлены в утеплители, перпендикулярно их вертикальной плоскости, а другие концы - в упомянутые швы возводимых частей стен со стороны их соприкасаемых поверхностей с поверхностями утеплителей. Сущность полезной модели поясняется иллюстрациями, где на фиг. 1 показана схема возведения первой части наружных стен из кирпичей и скрепления с ними первого ряда утеплителей на фиг. 2 - добавление к ним второй части наружных стен и скрепления с ними второго ряда утеплителей на фиг. 3 показан фрагмент возведения утепленных наружных стен из силикатных или деревянных блоков фиг. 4 - местный разрез по фиг. 3 с видом на закрепленную скобу на фиг. 5 - такая же конструкция, как и на фиг. 2, но с применением дополнительного фиксатора и теплоизоляционной прокладки. Утепленная стена строительной конструкции (фиг. 1, 2, 3) установлена на фундаменте 1 и содержит строительные элементы 2, например силикатные блоки (не показаны) или кирпичи (показаны), скрепленные строительным раствором с образованием швов 3, или деревянные блоки (фиг. 4). Утеплители 4 соединены через клеевой слой 5 со строительными элементами 2. Лучшим вариантом выполнения утеплителей является выполнение их в виде пластин пазогребневой формы (как показано), которые могут крепиться к фундаменту дополнительным клеевым слоем 6. Также возможно применение утеплителей в виде плит или в виде фигурных элементов по типу пазлов. В случае применения в качестве строительных элементов 2 кирпичей или блоков,скрепленных между собой строительным раствором с образованием швов 3 (фиг. 1, 2, 5),фиксаторы 7 могут быть выполнены в виде скоб с заостренными концами и могут быть расположены также между строительными элементами 2 перпендикулярно их горизонтальным плоскостям в швах 3, образованных строительным раствором. Фиксаторы 7 в виде скоб могут быть выполнены из ударопрочного неметаллического материала. При этом фиксаторы 7 расположены одновременно в утеплителях 4, в строительных элементах 2 и между строительными элементами 2. Причем между строительными элементами 2 фиксаторы 7 расположены параллельно их горизонтальным плоскостям, а в строительных элементах 2 и в утеплителях 4 - перпендикулярно их горизонтальным плоскостям. Утеплители 4 могут быть соединены со строительными блоками 2 также с помощью клея в виде образованных из него лепешек (не показано). В конструкции утепленной стены могут также присутствовать дополнительные фиксаторы 8, выполненные в виде штырей, одни концы которых предварительно вставлены в утеплители 4, перпендикулярно их вертикальной плоскости, а другие концы - в упомянутые швы 3 возводимых частей стен со стороны их соприкасаемых поверхностей с поверхностями утеплителей 4. Низ пластин нижнего ряда утеплителей 4 и низ нижнего ряда строительных элементов 2 наружных стен установлен на теплоизоляционной прокладке 9, при этом низ утеплителей 4 может крепиться также к теплоизоляционной прокладке 9 с помощью клеевого слоя 6. Возведение утепленной стены зданий и сооружений заключается в том, что выкладывают наружные стены из строительных элементов 2 с образованием при помощи строительного раствора швов 3 (фиг. 1, 2, 5) или без них (фиг. 3, 4), начиная с фундамента 1(фиг. 1, 2), в том числе с креплением строительных элементов 2 к нему или к теплоизоляционной прокладке 9 (фиг. 5) через клеевой слой 6. При этом в процессе кладки осуществляют крепление утеплителей 4 к выкладываемым наружным стенам с помощью клеевого слоя 5 и с помощью фиксаторов 7, вставляемых в утеплители 4 и в строительные элементы 2. В качестве фиксаторов 2 применяют скобы с заостренными частями, а крепление утеплителей 4 осуществляют изнутри возводимого здания или сооружения, начиная это делать последовательно с их низа. При этом с помощью клеевого слоя 5 или с помощью клея в виде образованных из него лепешек (не показаны) крепят ряд утеплителей 4 к вы 4 83242012.06.30 ложенной части наружных стен и вбивают фиксаторы 7 в виде скоб одной заостренной частью в верхние торцы строительных элементов 2 выложенной части наружных стен, а второй заостренной частью - в верхние торцы ряда утеплителей 4 (фиг. 3, 4). При скреплении строительных элементов 2 строительным раствором (фиг. 1, 2 и 5) фиксаторы 4 вставляют в верхние торцы частей выложенных наружных стен путем расположения заостренных частей скоб в образованных строительным раствором швах 3 между скрепляемыми строительными элементами 2. Для усиления конструкции применяют дополнительные фиксаторы 8 (фиг. 5) в виде штырей, одни концы которых предварительно вставляют в утеплители 4, перпендикулярно их вертикальной плоскости, а другие концы - в упомянутые швы 3 возводимых частей стен со стороны их соприкасаемых поверхностей с поверхностями утеплителей 4. При необходимости возведения более высокого здания или сооружения повторяют нужное количество раз упомянутое крепление последующих рядов утеплителей 4 к последующим выложенным частям наружных стен из строительных элементов 2. Таким образом, в любой строительной конструкции возможно применение упомянутых утепленных стен и способа утепления здания и сооружения снаружи. При этом достигается оперативное применение утеплителей 4, позволяющее достичь того, что возводимые стены строительной конструкции еще не в стадии завершенного строительства не подвергаются насыщению атмосферной влагой, так как уже защищены от косого дождя своеобразным панцирем, составленным из рядов утеплителей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
