Многослойная монолитная стена

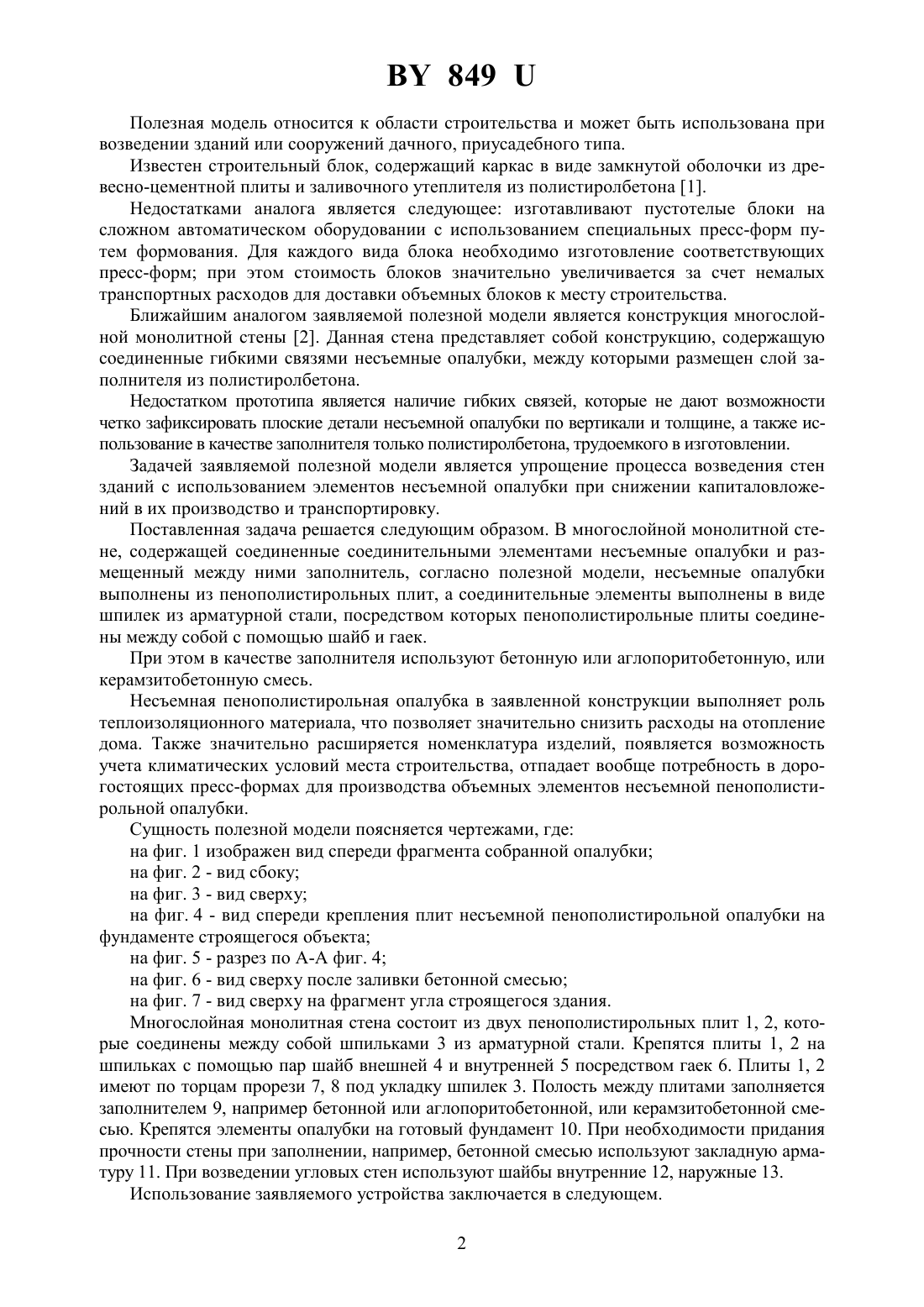

(72) Авторы Давыдко Василий Михайлович Сакун Виктор Федорович(57) 1. Многослойная монолитная стена, содержащая соединенные соединительными элементами несъемные опалубки и размещенный между ними заполнитель, отличающаяся тем, что несъемные опалубки выполнены из пенополистирольных плит, а соединительные элементы выполнены в виде шпилек из арматурной стали, посредством которых пенополистирольные плиты соединены между собой с помощью шайб и гаек. 2. Стена по п. 1, отличающаяся тем, что в качестве заполнителя используют бетонную или аглопоритобетонную, или керамзитобетонную смесь.(56) 1. Патент 2114959, Е 04 С 1/00, 2/26, опубликованный 10.07.1997 г. 2. Свидетельство на полезную модель 18282, Е 04 В 2/26, опубликованное 10.06.2001 г. (прототип). 849 Полезная модель относится к области строительства и может быть использована при возведении зданий или сооружений дачного, приусадебного типа. Известен строительный блок, содержащий каркас в виде замкнутой оболочки из древесно-цементной плиты и заливочного утеплителя из полистиролбетона 1. Недостатками аналога является следующее изготавливают пустотелые блоки на сложном автоматическом оборудовании с использованием специальных пресс-форм путем формования. Для каждого вида блока необходимо изготовление соответствующих пресс-форм при этом стоимость блоков значительно увеличивается за счет немалых транспортных расходов для доставки объемных блоков к месту строительства. Ближайшим аналогом заявляемой полезной модели является конструкция многослойной монолитной стены 2. Данная стена представляет собой конструкцию, содержащую соединенные гибкими связями несъемные опалубки, между которыми размещен слой заполнителя из полистиролбетона. Недостатком прототипа является наличие гибких связей, которые не дают возможности четко зафиксировать плоские детали несъемной опалубки по вертикали и толщине, а также использование в качестве заполнителя только полистиролбетона, трудоемкого в изготовлении. Задачей заявляемой полезной модели является упрощение процесса возведения стен зданий с использованием элементов несъемной опалубки при снижении капиталовложений в их производство и транспортировку. Поставленная задача решается следующим образом. В многослойной монолитной стене, содержащей соединенные соединительными элементами несъемные опалубки и размещенный между ними заполнитель, согласно полезной модели, несъемные опалубки выполнены из пенополистирольных плит, а соединительные элементы выполнены в виде шпилек из арматурной стали, посредством которых пенополистирольные плиты соединены между собой с помощью шайб и гаек. При этом в качестве заполнителя используют бетонную или аглопоритобетонную, или керамзитобетонную смесь. Несъемная пенополистирольная опалубка в заявленной конструкции выполняет роль теплоизоляционного материала, что позволяет значительно снизить расходы на отопление дома. Также значительно расширяется номенклатура изделий, появляется возможность учета климатических условий места строительства, отпадает вообще потребность в дорогостоящих пресс-формах для производства объемных элементов несъемной пенополистирольной опалубки. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображен вид спереди фрагмента собранной опалубки на фиг. 2 - вид сбоку на фиг. 3 - вид сверху на фиг. 4 - вид спереди крепления плит несъемной пенополистирольной опалубки на фундаменте строящегося объекта на фиг. 5 - разрез по А-А фиг. 4 на фиг. 6 - вид сверху после заливки бетонной смесью на фиг. 7 - вид сверху на фрагмент угла строящегося здания. Многослойная монолитная стена состоит из двух пенополистирольных плит 1, 2, которые соединены между собой шпильками 3 из арматурной стали. Крепятся плиты 1, 2 на шпильках с помощью пар шайб внешней 4 и внутренней 5 посредством гаек 6. Плиты 1, 2 имеют по торцам прорези 7, 8 под укладку шпилек 3. Полость между плитами заполняется заполнителем 9, например бетонной или аглопоритобетонной, или керамзитобетонной смесью. Крепятся элементы опалубки на готовый фундамент 10. При необходимости придания прочности стены при заполнении, например, бетонной смесью используют закладную арматуру 11. При возведении угловых стен используют шайбы внутренние 12, наружные 13. Использование заявляемого устройства заключается в следующем. 2 849 Прямо на стройплощадке, под предварительно выполненный фундамент 10, вначале устанавливаются пенополистирольные плиты. Для изготовления одного блока несъемной опалубки используют две пенополистирольные плиты 1, 2. Одну плиту 1, например толщиной 50 мм, а другую 2 - толщиной 100 мм. Накладывают друг на друга, совмещают по длине и ширине, затем одновременно в двух плитах сверлят или прокалывают сквозные отверстия диаметром, равным диаметру шпильки 3 с шагом, например, 500500 мм. В торцах плит 1, 2, друг напротив друга при помощи ножа или ножовки под углом 45 градусов вырезают прорези 7, 8 из такого расчета, чтобы в прорезь вмещалось 1/2 диаметра шпильки. Затем на шпильку 3 с двух ее концов навинчивают по одной гайке 6. Свободно до упора к гайке 6 одевают по одной шайбе 5 и регулируют размер а (см. фиг. 2) по внешней поверхности шайб 4 путем ввинчивания или отвинчивания гаек. Размер а - толщина бетонной смеси (стены), заданная проектом. В отверстия одной из плит 1 вставляют шпильки 3 с шайбами 5, а затем на шпильку 3 одевают вторую плиту 2. С внешней стороны плит на шпильки одевают еще по одной шайбе 4 и с помощью гаек 6 закрепляют плиты между шайбами. Таким образом, один типоразмер блока с несъемной пенополистирольной опалубкой с размерами, например, 20001000250 мм собран на строительном объекте. Остальные блоки по количеству и типоразмерам заданных проектом изготавливают аналогичным способом. На выступы заранее изготовленного фундамента 10 одевают пеностирольные плиты,как элементы несъемной опалубки и закрепляют их на фундаменте посредством шпилек 3 с гайками 6 и шайбами 4, 5 (см. фиг. 5). В собранный из блоков первый ряд опалубки при необходимости укладывают закладную арматуру 11 и заливают бетонную смесь 9. Аналогичным способом изготавливают весь каркас здания. Пенополистирольные плиты выполняют сначала роль элементов опалубки, после заливки бетонной смесью и схватывания с ней выполняют роль эффективного теплоизоляционного материала для стен. Наружную и внутреннюю отделку стен осуществляют любым известным способом. Строительство объектов дачного, усадебного типа с применением стеновых блоков с несъемной пенополистирольной опалубкой, согласно заявляемой полезной модели, доступно широкому кругу желающих и в любом регионе земного шара, благодаря простоте изготовления и доступности расходных строительных материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
