Устройство для определения расслаиваемости строительной растворной смеси

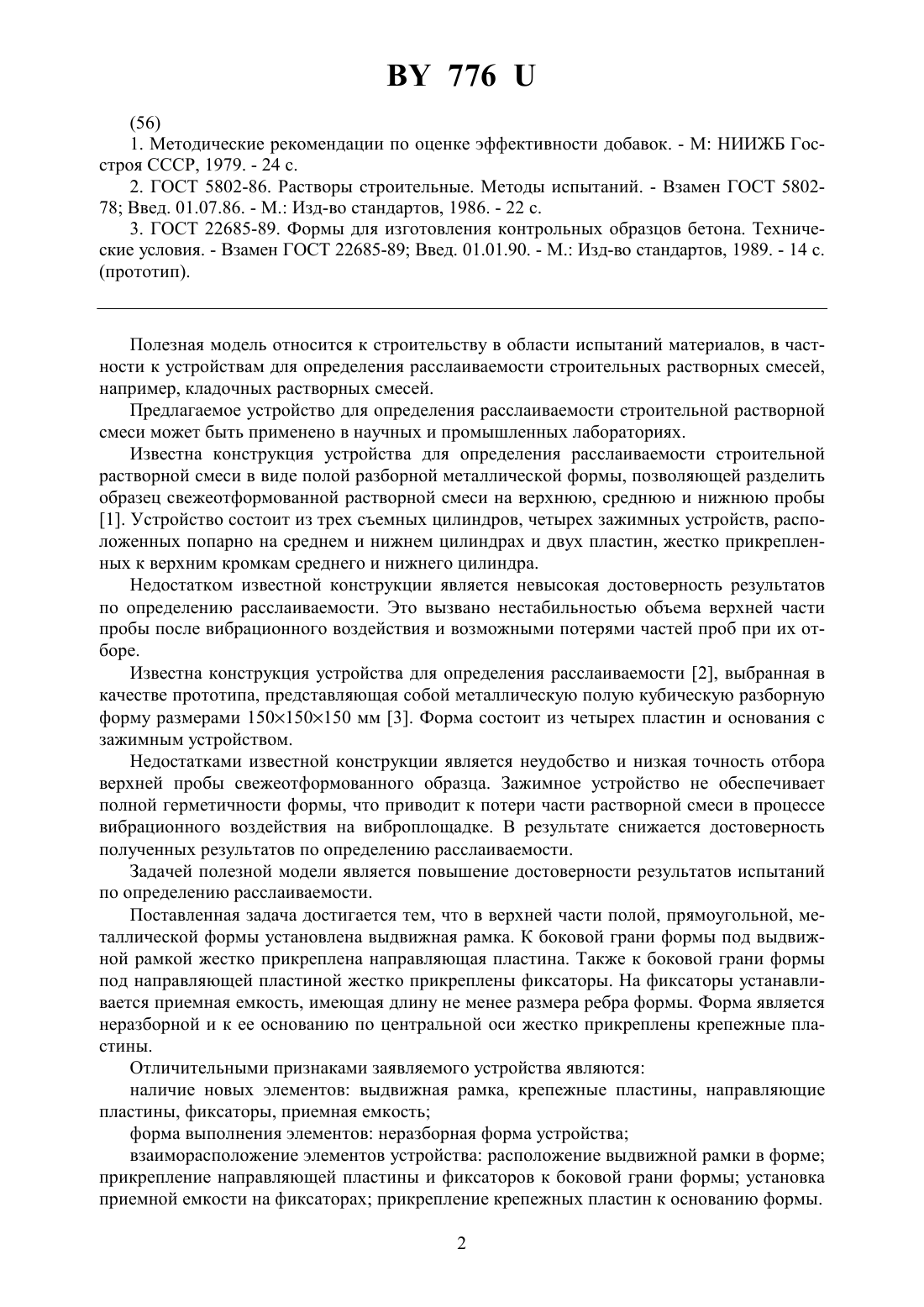

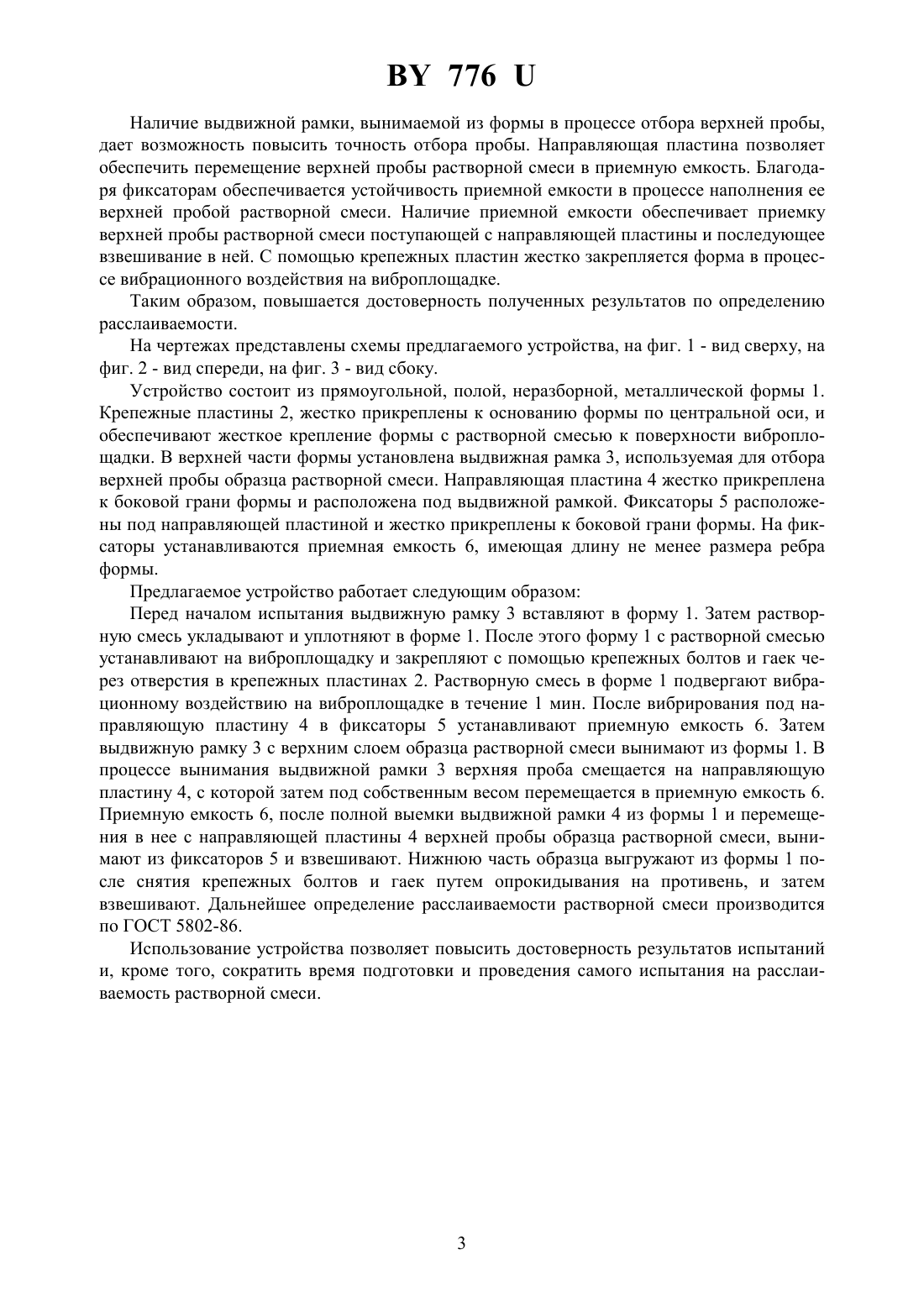

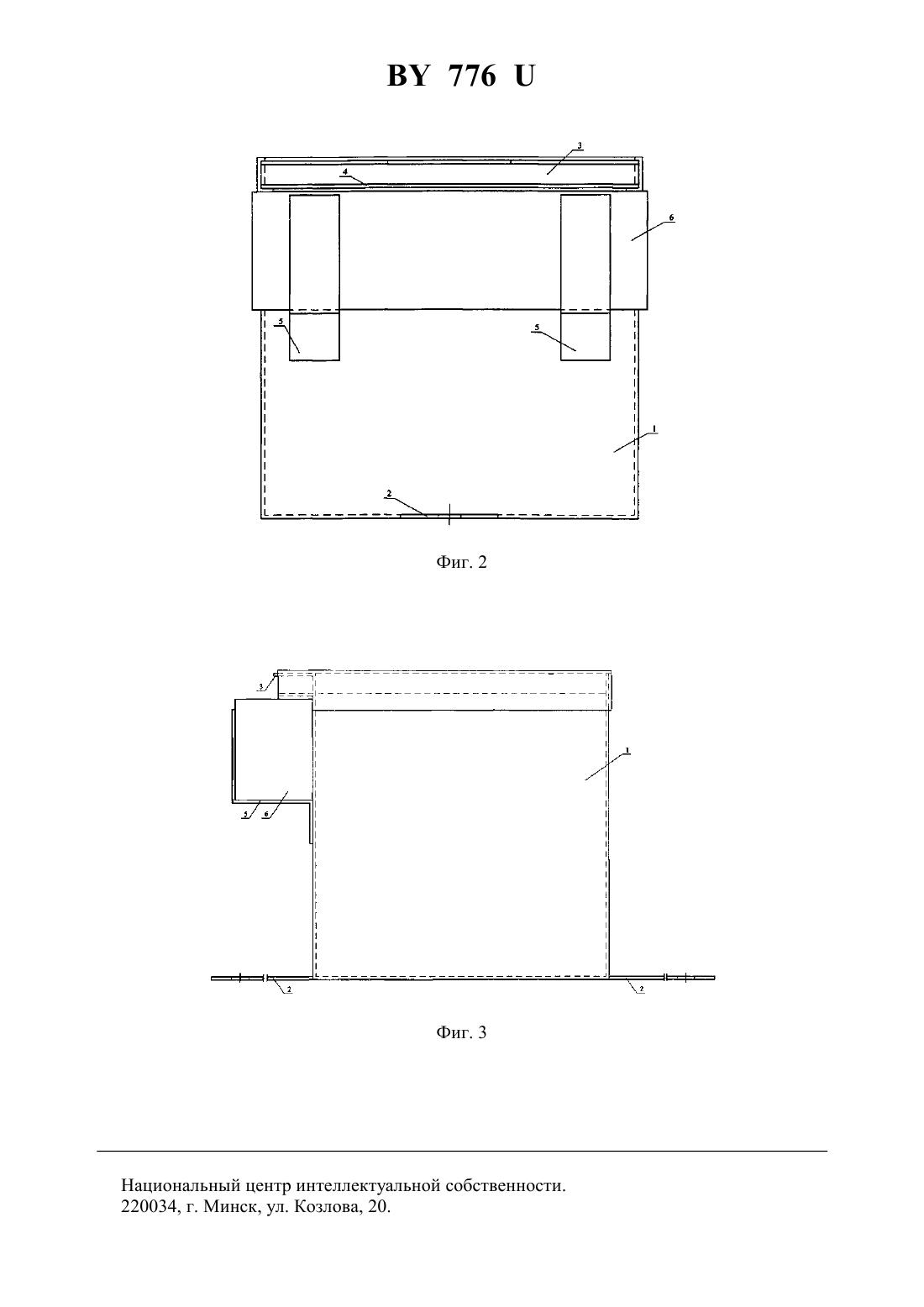

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАССЛАИВАЕМОСТИ СТРОИТЕЛЬНОЙ РАСТВОРНОЙ СМЕСИ(71) Заявитель Полоцкий государственный университет(72) Автор Бакатович Александр Александрович(73) Патентообладатель Полоцкий государственный университет(57) Устройство для определения расслаиваемости строительной растворной смеси, выполненное в виде полой, прямоугольной, металлической формы, отличающееся тем, что оно снабжено выдвижной рамкой, установленной в верхней части формы, направляющей пластиной и фиксаторами, жестко прикрепленными к боковой грани формы, при этом направляющая пластина расположена под выдвижной рамкой, фиксаторы - под направляющей пластиной, приемной емкостью, установленной под направляющей пластиной на фиксаторах и имеющей длину не менее размера ребра формы, крепежными пластинами,жестко прикрепленными к основанию формы по центральной оси, причем форма выполнена неразборной.(56) 1. Методические рекомендации по оценке эффективности добавок. - М НИИЖБ Госстроя СССР, 1979. - 24 с. 2. ГОСТ 5802-86. Растворы строительные. Методы испытаний. - Взамен ГОСТ 580278 Введ. 01.07.86. - М. Изд-во стандартов, 1986. - 22 с. 3. ГОСТ 22685-89. Формы для изготовления контрольных образцов бетона. Технические условия. - Взамен ГОСТ 22685-89 Введ. 01.01.90. - М. Изд-во стандартов, 1989. - 14 с. Полезная модель относится к строительству в области испытаний материалов, в частности к устройствам для определения расслаиваемости строительных растворных смесей,например, кладочных растворных смесей. Предлагаемое устройство для определения расслаиваемости строительной растворной смеси может быть применено в научных и промышленных лабораториях. Известна конструкция устройства для определения расслаиваемости строительной растворной смеси в виде полой разборной металлической формы, позволяющей разделить образец свежеотформованной растворной смеси на верхнюю, среднюю и нижнюю пробы 1. Устройство состоит из трех съемных цилиндров, четырех зажимных устройств, расположенных попарно на среднем и нижнем цилиндрах и двух пластин, жестко прикрепленных к верхним кромкам среднего и нижнего цилиндра. Недостатком известной конструкции является невысокая достоверность результатов по определению расслаиваемости. Это вызвано нестабильностью объема верхней части пробы после вибрационного воздействия и возможными потерями частей проб при их отборе. Известна конструкция устройства для определения расслаиваемости 2, выбранная в качестве прототипа, представляющая собой металлическую полую кубическую разборную форму размерами 150150150 мм 3. Форма состоит из четырех пластин и основания с зажимным устройством. Недостатками известной конструкции является неудобство и низкая точность отбора верхней пробы свежеотформованного образца. Зажимное устройство не обеспечивает полной герметичности формы, что приводит к потери части растворной смеси в процессе вибрационного воздействия на виброплощадке. В результате снижается достоверность полученных результатов по определению расслаиваемости. Задачей полезной модели является повышение достоверности результатов испытаний по определению расслаиваемости. Поставленная задача достигается тем, что в верхней части полой, прямоугольной, металлической формы установлена выдвижная рамка. К боковой грани формы под выдвижной рамкой жестко прикреплена направляющая пластина. Также к боковой грани формы под направляющей пластиной жестко прикреплены фиксаторы. На фиксаторы устанавливается приемная емкость, имеющая длину не менее размера ребра формы. Форма является неразборной и к ее основанию по центральной оси жестко прикреплены крепежные пластины. Отличительными признаками заявляемого устройства являются наличие новых элементов выдвижная рамка, крепежные пластины, направляющие пластины, фиксаторы, приемная емкость форма выполнения элементов неразборная форма устройства взаиморасположение элементов устройства расположение выдвижной рамки в форме прикрепление направляющей пластины и фиксаторов к боковой грани формы установка приемной емкости на фиксаторах прикрепление крепежных пластин к основанию формы. 2 776 Наличие выдвижной рамки, вынимаемой из формы в процессе отбора верхней пробы,дает возможность повысить точность отбора пробы. Направляющая пластина позволяет обеспечить перемещение верхней пробы растворной смеси в приемную емкость. Благодаря фиксаторам обеспечивается устойчивость приемной емкости в процессе наполнения ее верхней пробой растворной смеси. Наличие приемной емкости обеспечивает приемку верхней пробы растворной смеси поступающей с направляющей пластины и последующее взвешивание в ней. С помощью крепежных пластин жестко закрепляется форма в процессе вибрационного воздействия на виброплощадке. Таким образом, повышается достоверность полученных результатов по определению расслаиваемости. На чертежах представлены схемы предлагаемого устройства, на фиг. 1 - вид сверху, на фиг. 2 - вид спереди, на фиг. 3 - вид сбоку. Устройство состоит из прямоугольной, полой, неразборной, металлической формы 1. Крепежные пластины 2, жестко прикреплены к основанию формы по центральной оси, и обеспечивают жесткое крепление формы с растворной смесью к поверхности виброплощадки. В верхней части формы установлена выдвижная рамка 3, используемая для отбора верхней пробы образца растворной смеси. Направляющая пластина 4 жестко прикреплена к боковой грани формы и расположена под выдвижной рамкой. Фиксаторы 5 расположены под направляющей пластиной и жестко прикреплены к боковой грани формы. На фиксаторы устанавливаются приемная емкость 6, имеющая длину не менее размера ребра формы. Предлагаемое устройство работает следующим образом Перед началом испытания выдвижную рамку 3 вставляют в форму 1. Затем растворную смесь укладывают и уплотняют в форме 1. После этого форму 1 с растворной смесью устанавливают на виброплощадку и закрепляют с помощью крепежных болтов и гаек через отверстия в крепежных пластинах 2. Растворную смесь в форме 1 подвергают вибрационному воздействию на виброплощадке в течение 1 мин. После вибрирования под направляющую пластину 4 в фиксаторы 5 устанавливают приемную емкость 6. Затем выдвижную рамку 3 с верхним слоем образца растворной смеси вынимают из формы 1. В процессе вынимания выдвижной рамки 3 верхняя проба смещается на направляющую пластину 4, с которой затем под собственным весом перемещается в приемную емкость 6. Приемную емкость 6, после полной выемки выдвижной рамки 4 из формы 1 и перемещения в нее с направляющей пластины 4 верхней пробы образца растворной смеси, вынимают из фиксаторов 5 и взвешивают. Нижнюю часть образца выгружают из формы 1 после снятия крепежных болтов и гаек путем опрокидывания на противень, и затем взвешивают. Дальнейшее определение расслаиваемости растворной смеси производится по ГОСТ 5802-86. Использование устройства позволяет повысить достоверность результатов испытаний и, кроме того, сократить время подготовки и проведения самого испытания на расслаиваемость растворной смеси. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
