Прибор для измерения объема верхней конечности

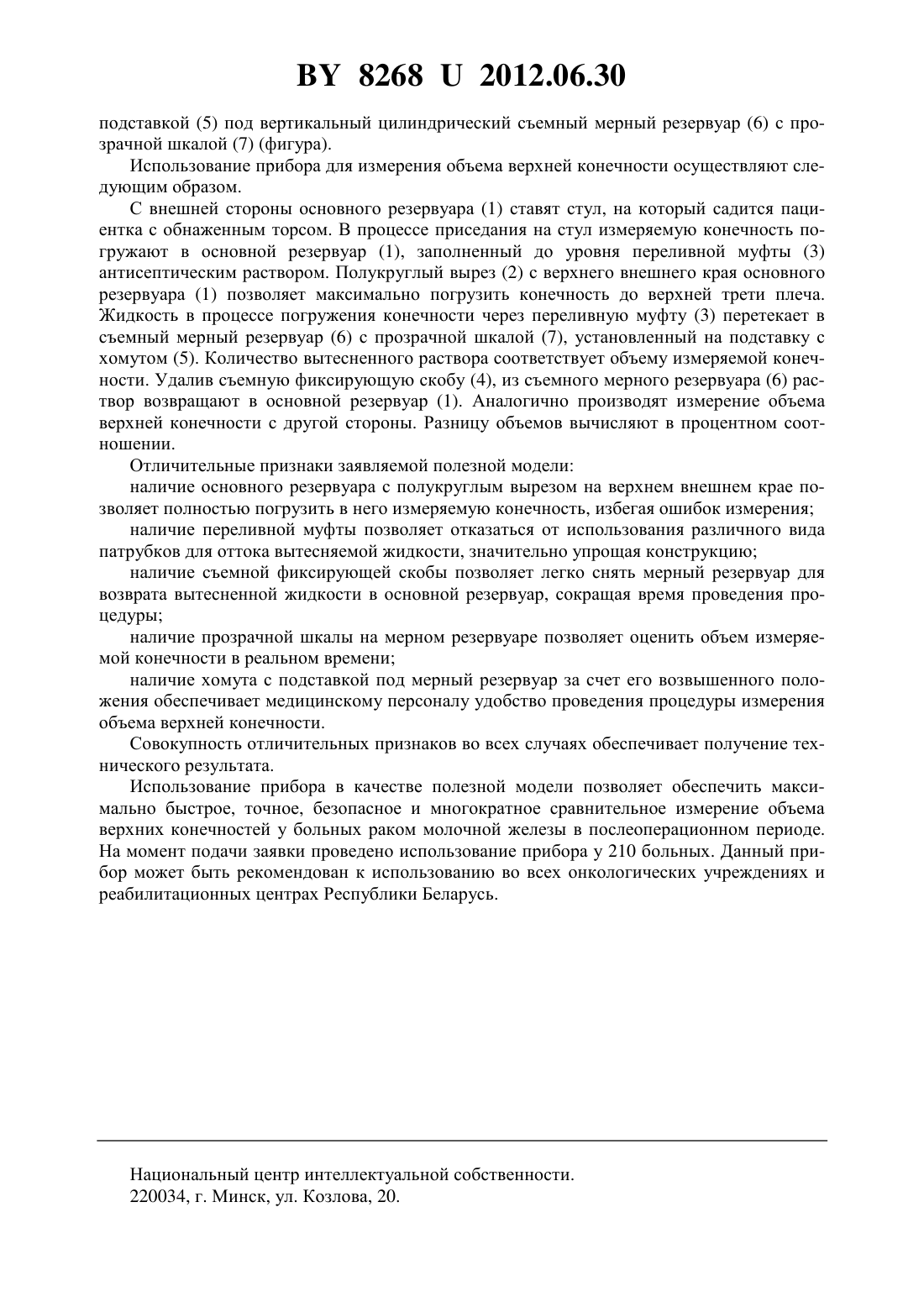

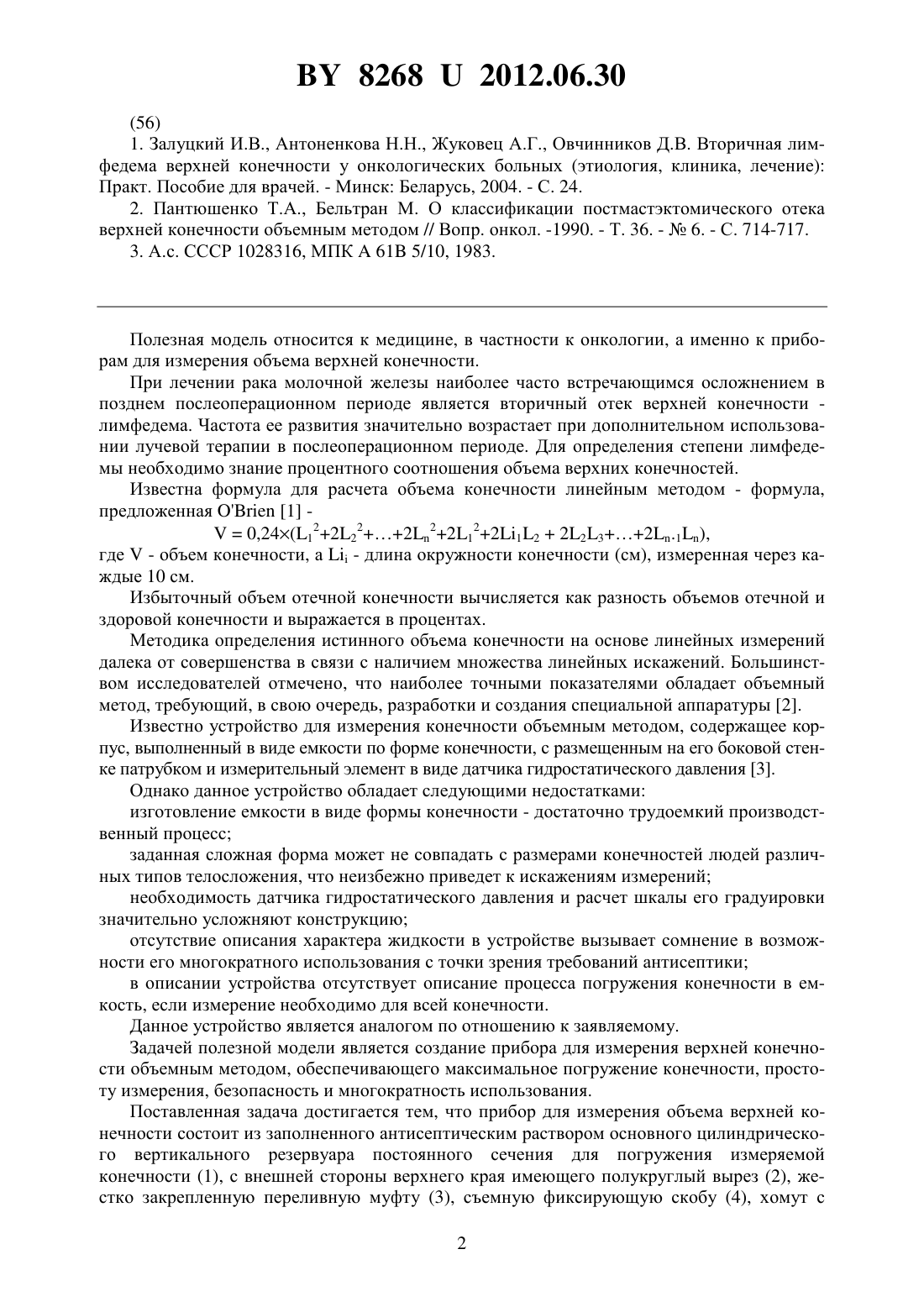

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМА ВЕРХНЕЙ КОНЕЧНОСТИ(71) Заявитель Государственное учреждение Республиканский научно-практический центр онкологии и медицинской радиологии им. Н.Н.Александрова(72) Авторы Семичковский Леонид Анатольевич Путырский Леонид Алексеевич Путырский Юрий Леонидович Киселев Олег Георгиевич Козловская Наталья Александровна(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр онкологии и медицинской радиологии им. Н.Н.Александрова(57) Прибор для измерения объема верхней конечности, включающий заполненный антисептическим раствором основной цилиндрический вертикальный резервуар постоянного сечения для погружения измеряемой конечности, с внешней стороны верхнего края имеющий полукруглый вырез, жестко закрепленную переливную муфту, фиксирующую скобу, хомут с подставкой под вертикальный цилиндрический съемный мерный резервуар с прозрачной шкалой.(56) 1. Залуцкий И.В., Антоненкова Н.Н., Жуковец А.Г., Овчинников Д.В. Вторичная лимфедема верхней конечности у онкологических больных (этиология, клиника, лечение) Практ. Пособие для врачей. - Минск Беларусь, 2004. - С. 24. 2. Пантюшенко Т.А., Бельтран М. О классификации постмастэктомического отека верхней конечности объемным методом // Вопр. онкол. -1990. - Т. 36. -6. - С. 714-717. 3. А.с. СССР 1028316, МПК 61 5/10, 1983. Полезная модель относится к медицине, в частности к онкологии, а именно к приборам для измерения объема верхней конечности. При лечении рака молочной железы наиболее часто встречающимся осложнением в позднем послеоперационном периоде является вторичный отек верхней конечности лимфедема. Частота ее развития значительно возрастает при дополнительном использовании лучевой терапии в послеоперационном периоде. Для определения степени лимфедемы необходимо знание процентного соотношения объема верхних конечностей. Известна формула для расчета объема конечности линейным методом - формула,предложенная 10,24(12222222122122232.1),где- объем конечности, а- длина окружности конечности (см), измеренная через каждые 10 см. Избыточный объем отечной конечности вычисляется как разность объемов отечной и здоровой конечности и выражается в процентах. Методика определения истинного объема конечности на основе линейных измерений далека от совершенства в связи с наличием множества линейных искажений. Большинством исследователей отмечено, что наиболее точными показателями обладает объемный метод, требующий, в свою очередь, разработки и создания специальной аппаратуры 2. Известно устройство для измерения конечности объемным методом, содержащее корпус, выполненный в виде емкости по форме конечности, с размещенным на его боковой стенке патрубком и измерительный элемент в виде датчика гидростатического давления 3. Однако данное устройство обладает следующими недостатками изготовление емкости в виде формы конечности - достаточно трудоемкий производственный процесс заданная сложная форма может не совпадать с размерами конечностей людей различных типов телосложения, что неизбежно приведет к искажениям измерений необходимость датчика гидростатического давления и расчет шкалы его градуировки значительно усложняют конструкцию отсутствие описания характера жидкости в устройстве вызывает сомнение в возможности его многократного использования с точки зрения требований антисептики в описании устройства отсутствует описание процесса погружения конечности в емкость, если измерение необходимо для всей конечности. Данное устройство является аналогом по отношению к заявляемому. Задачей полезной модели является создание прибора для измерения верхней конечности объемным методом, обеспечивающего максимальное погружение конечности, простоту измерения, безопасность и многократность использования. Поставленная задача достигается тем, что прибор для измерения объема верхней конечности состоит из заполненного антисептическим раствором основного цилиндрического вертикального резервуара постоянного сечения для погружения измеряемой конечности (1), с внешней стороны верхнего края имеющего полукруглый вырез (2), жестко закрепленную переливную муфту (3), съемную фиксирующую скобу (4), хомут с 2 82682012.06.30 подставкой (5) под вертикальный цилиндрический съемный мерный резервуар (6) с прозрачной шкалой (7) (фигура). Использование прибора для измерения объема верхней конечности осуществляют следующим образом. С внешней стороны основного резервуара (1) ставят стул, на который садится пациентка с обнаженным торсом. В процессе приседания на стул измеряемую конечность погружают в основной резервуар (1), заполненный до уровня переливной муфты (3) антисептическим раствором. Полукруглый вырез (2) с верхнего внешнего края основного резервуара (1) позволяет максимально погрузить конечность до верхней трети плеча. Жидкость в процессе погружения конечности через переливную муфту (3) перетекает в съемный мерный резервуар (6) с прозрачной шкалой (7), установленный на подставку с хомутом (5). Количество вытесненного раствора соответствует объему измеряемой конечности. Удалив съемную фиксирующую скобу (4), из съемного мерного резервуара (6) раствор возвращают в основной резервуар (1). Аналогично производят измерение объема верхней конечности с другой стороны. Разницу объемов вычисляют в процентном соотношении. Отличительные признаки заявляемой полезной модели наличие основного резервуара с полукруглым вырезом на верхнем внешнем крае позволяет полностью погрузить в него измеряемую конечность, избегая ошибок измерения наличие переливной муфты позволяет отказаться от использования различного вида патрубков для оттока вытесняемой жидкости, значительно упрощая конструкцию наличие съемной фиксирующей скобы позволяет легко снять мерный резервуар для возврата вытесненной жидкости в основной резервуар, сокращая время проведения процедуры наличие прозрачной шкалы на мерном резервуаре позволяет оценить объем измеряемой конечности в реальном времени наличие хомута с подставкой под мерный резервуар за счет его возвышенного положения обеспечивает медицинскому персоналу удобство проведения процедуры измерения объема верхней конечности. Совокупность отличительных признаков во всех случаях обеспечивает получение технического результата. Использование прибора в качестве полезной модели позволяет обеспечить максимально быстрое, точное, безопасное и многократное сравнительное измерение объема верхних конечностей у больных раком молочной железы в послеоперационном периоде. На момент подачи заявки проведено использование прибора у 210 больных. Данный прибор может быть рекомендован к использованию во всех онкологических учреждениях и реабилитационных центрах Республики Беларусь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
