Устройство для очистки воздуха

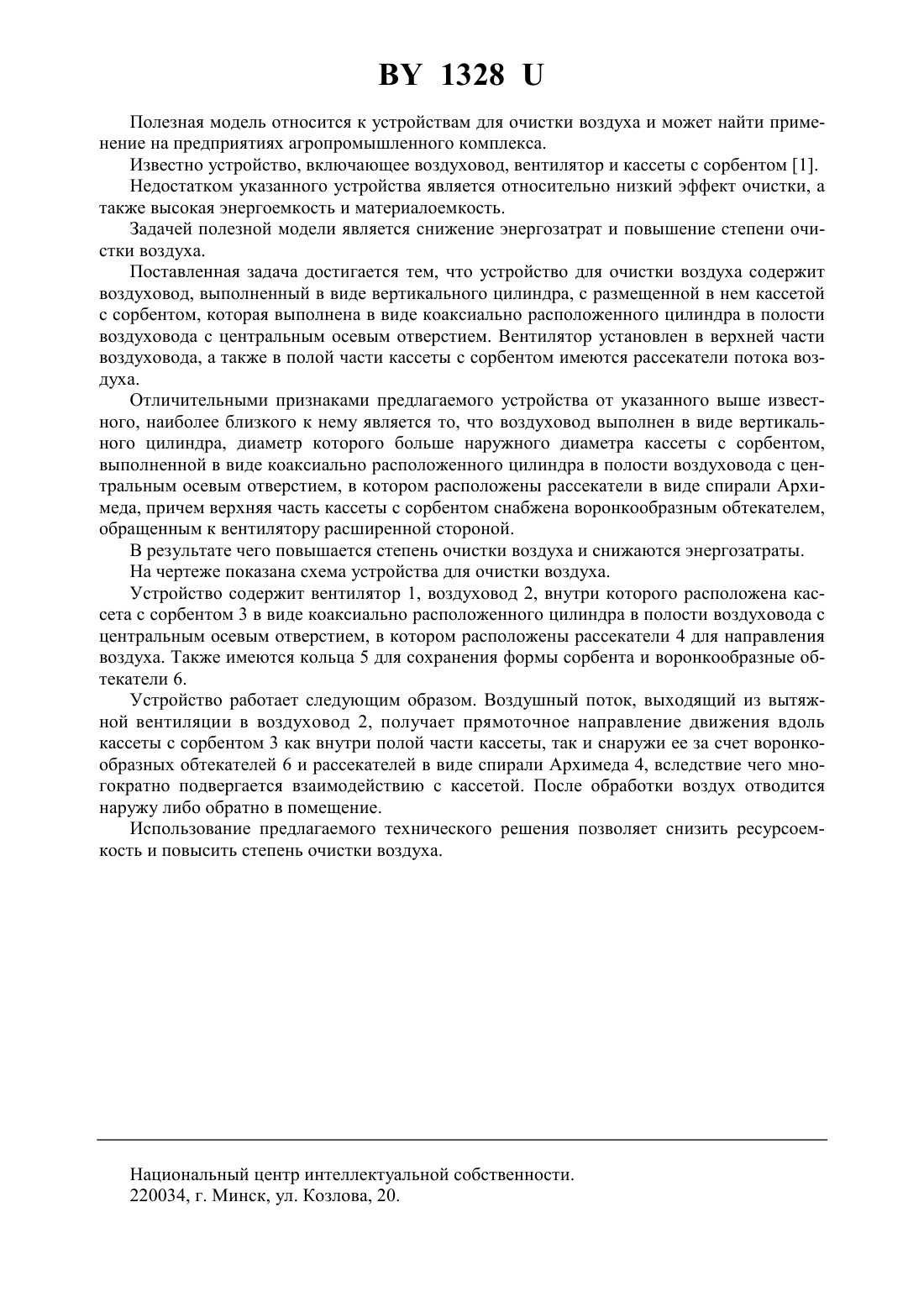

(51)01 53/00,03 3/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Николаенков Александр Иванович Григорьева Марина Александровна Томсон Алексей Эммануилович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, включающее воздуховод, вентилятор и кассету с сорбентом, отличающееся тем, что воздуховод выполнен в виде вертикального цилиндра,диаметр которого больше наружного диаметра кассеты с сорбентом, а кассета с сорбентом выполнена в виде коаксиально расположенного цилиндра в полости воздуховода с центральным осевым отверстием, в котором расположены рассекатели в виде спирали Архимеда, причем верхняя часть кассеты с сорбентом снабжена воронкообразным обтекателем,обращенным к вентилятору расширенной стороной.(56) 1. Расчет оборудования для воздухообменных процессов. Методические указания к практическим занятиям по дисциплине Холодильное и вентиляционное оборудование. БГАТУ, 2001. - С. 17 (прототип). 1328 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство, включающее воздуховод, вентилятор и кассеты с сорбентом 1. Недостатком указанного устройства является относительно низкий эффект очистки, а также высокая энергоемкость и материалоемкость. Задачей полезной модели является снижение энергозатрат и повышение степени очистки воздуха. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод, выполненный в виде вертикального цилиндра, с размещенной в нем кассетой с сорбентом, которая выполнена в виде коаксиально расположенного цилиндра в полости воздуховода с центральным осевым отверстием. Вентилятор установлен в верхней части воздуховода, а также в полой части кассеты с сорбентом имеются рассекатели потока воздуха. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему является то, что воздуховод выполнен в виде вертикального цилиндра, диаметр которого больше наружного диаметра кассеты с сорбентом,выполненной в виде коаксиально расположенного цилиндра в полости воздуховода с центральным осевым отверстием, в котором расположены рассекатели в виде спирали Архимеда, причем верхняя часть кассеты с сорбентом снабжена воронкообразным обтекателем,обращенным к вентилятору расширенной стороной. В результате чего повышается степень очистки воздуха и снижаются энергозатраты. На чертеже показана схема устройства для очистки воздуха. Устройство содержит вентилятор 1, воздуховод 2, внутри которого расположена кассета с сорбентом 3 в виде коаксиально расположенного цилиндра в полости воздуховода с центральным осевым отверстием, в котором расположены рассекатели 4 для направления воздуха. Также имеются кольца 5 для сохранения формы сорбента и воронкообразные обтекатели 6. Устройство работает следующим образом. Воздушный поток, выходящий из вытяжной вентиляции в воздуховод 2, получает прямоточное направление движения вдоль кассеты с сорбентом 3 как внутри полой части кассеты, так и снаружи ее за счет воронкообразных обтекателей 6 и рассекателей в виде спирали Архимеда 4, вследствие чего многократно подвергается взаимодействию с кассетой. После обработки воздух отводится наружу либо обратно в помещение. Использование предлагаемого технического решения позволяет снизить ресурсоемкость и повысить степень очистки воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
