Устройство для очистки воздуха

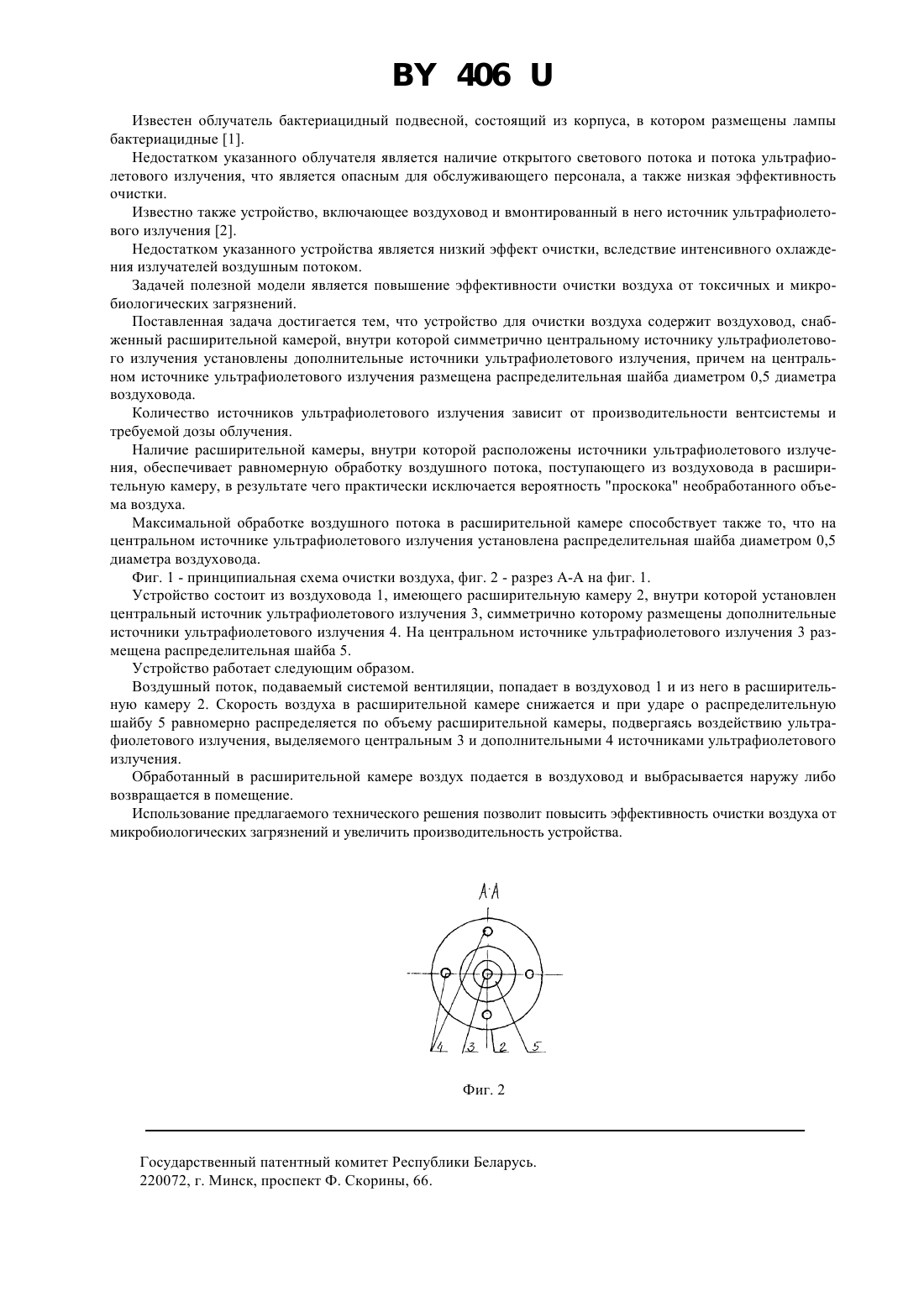

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное Республиканское Унитарное предприятие БЕЛНИКТИММП(73) Патентообладатель Научно-производственное Республиканское Унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод с расположенным в нем источником ультрафиолетового излучения, отличающееся тем, что воздуховод снабжен расширительной камерой, внутри которой симметрично центрального источника ультрафиолетового излучения, установлены дополнительные источники ультрафиолетового излучения, причем на центральном источнике ультрафиолетового излучения размещена распределительная шайба диаметром 0,5 диаметра воздуховода. Фиг. 1 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. 1 406 Известен облучатель бактериацидный подвесной, состоящий из корпуса, в котором размещены лампы бактериацидные 1. Недостатком указанного облучателя является наличие открытого светового потока и потока ультрафиолетового излучения, что является опасным для обслуживающего персонала, а также низкая эффективность очистки. Известно также устройство, включающее воздуховод и вмонтированный в него источник ультрафиолетового излучения 2. Недостатком указанного устройства является низкий эффект очистки, вследствие интенсивного охлаждения излучателей воздушным потоком. Задачей полезной модели является повышение эффективности очистки воздуха от токсичных и микробиологических загрязнений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод, снабженный расширительной камерой, внутри которой симметрично центральному источнику ультрафиолетового излучения установлены дополнительные источники ультрафиолетового излучения, причем на центральном источнике ультрафиолетового излучения размещена распределительная шайба диаметром 0,5 диаметра воздуховода. Количество источников ультрафиолетового излучения зависит от производительности вентсистемы и требуемой дозы облучения. Наличие расширительной камеры, внутри которой расположены источники ультрафиолетового излучения, обеспечивает равномерную обработку воздушного потока, поступающего из воздуховода в расширительную камеру, в результате чего практически исключается вероятность проскока необработанного объема воздуха. Максимальной обработке воздушного потока в расширительной камере способствует также то, что на центральном источнике ультрафиолетового излучения установлена распределительная шайба диаметром 0,5 диаметра воздуховода. Фиг. 1 - принципиальная схема очистки воздуха, фиг. 2 - разрез А-А на фиг. 1. Устройство состоит из воздуховода 1, имеющего расширительную камеру 2, внутри которой установлен центральный источник ультрафиолетового излучения 3, симметрично которому размещены дополнительные источники ультрафиолетового излучения 4. На центральном источнике ультрафиолетового излучения 3 размещена распределительная шайба 5. Устройство работает следующим образом. Воздушный поток, подаваемый системой вентиляции, попадает в воздуховод 1 и из него в расширительную камеру 2. Скорость воздуха в расширительной камере снижается и при ударе о распределительную шайбу 5 равномерно распределяется по объему расширительной камеры, подвергаясь воздействию ультрафиолетового излучения, выделяемого центральным 3 и дополнительными 4 источниками ультрафиолетового излучения. Обработанный в расширительной камере воздух подается в воздуховод и выбрасывается наружу либо возвращается в помещение. Использование предлагаемого технического решения позволит повысить эффективность очистки воздуха от микробиологических загрязнений и увеличить производительность устройства. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
