Устройство для очистки воздуха

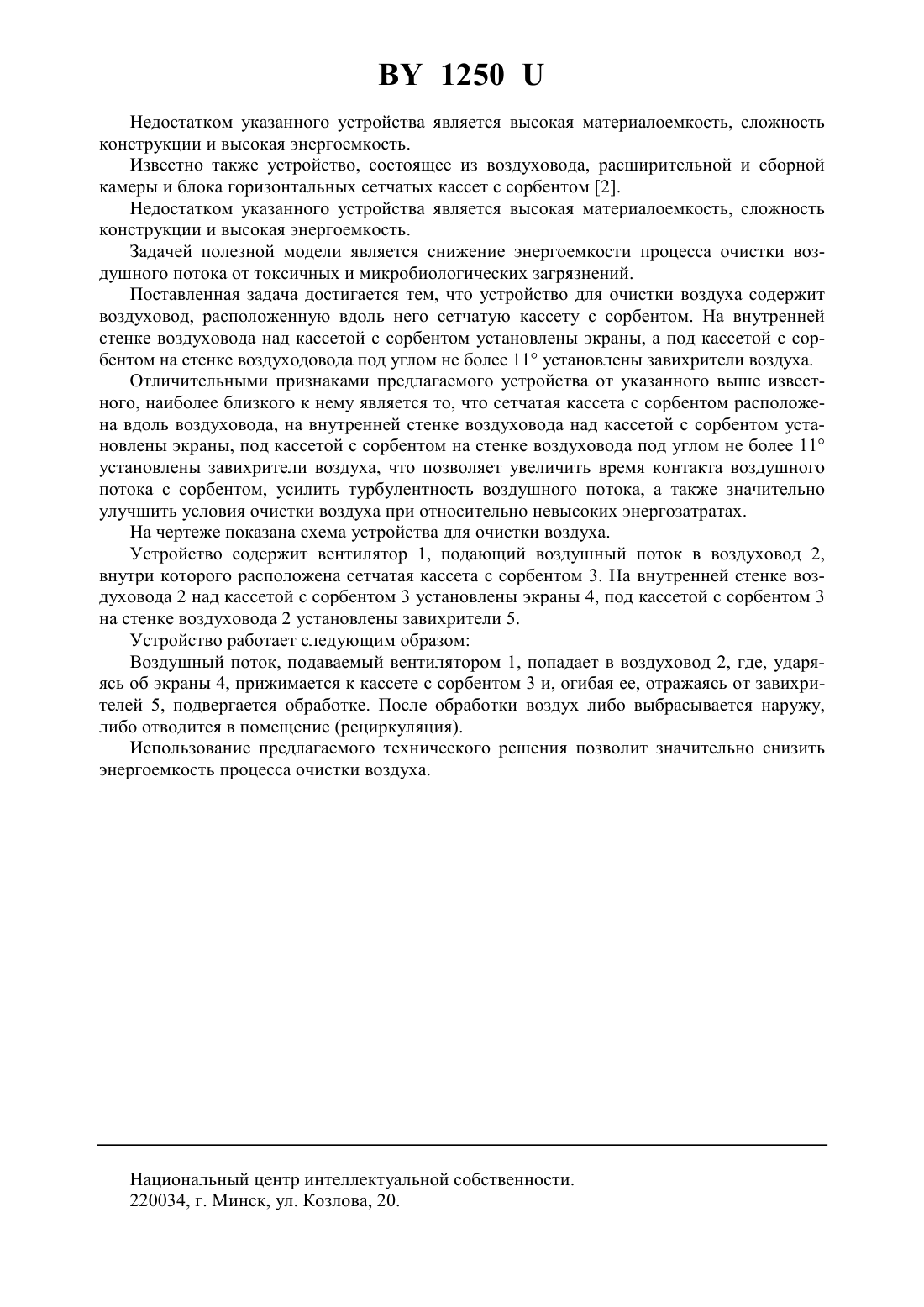

(51)01 53/00, НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Николаенков Александр Иванович Сысоев Иван Владимирович Раманек Татьяна Алексеевна(73) Патентообладатель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод, сетчатую кассету с сорбентом, отличающееся тем, что сетчатая кассета с сорбентом расположена вдоль воздуховода, на внутренней стенке воздуховода над кассетой с сорбентом установлены экраны, а под кассетой с сорбентом на стенке воздуховода под углом не более 11 установлены завихрители воздуха.(56) 1. Расчет оборудования для воздухообменных процессов Методические указания. БГАТУ. - Минск, 2001. - С. 17 (рис. б). 2. Расчет оборудования для воздухообменных процессов Методические указания. БГАТУ. - Минск, 2001. - С. 17 (рис. в). Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство, включающее корпус, вертикально установленный блок сетчатых кассет с сорбентом 1. 1250 Недостатком указанного устройства является высокая материалоемкость, сложность конструкции и высокая энергоемкость. Известно также устройство, состоящее из воздуховода, расширительной и сборной камеры и блока горизонтальных сетчатых кассет с сорбентом 2. Недостатком указанного устройства является высокая материалоемкость, сложность конструкции и высокая энергоемкость. Задачей полезной модели является снижение энергоемкости процесса очистки воздушного потока от токсичных и микробиологических загрязнений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод, расположенную вдоль него сетчатую кассету с сорбентом. На внутренней стенке воздуховода над кассетой с сорбентом установлены экраны, а под кассетой с сорбентом на стенке воздуходовода под углом не более 11 установлены завихрители воздуха. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему является то, что сетчатая кассета с сорбентом расположена вдоль воздуховода, на внутренней стенке воздуховода над кассетой с сорбентом установлены экраны, под кассетой с сорбентом на стенке воздуховода под углом не более 11 установлены завихрители воздуха, что позволяет увеличить время контакта воздушного потока с сорбентом, усилить турбулентность воздушного потока, а также значительно улучшить условия очистки воздуха при относительно невысоких энергозатратах. На чертеже показана схема устройства для очистки воздуха. Устройство содержит вентилятор 1, подающий воздушный поток в воздуховод 2,внутри которого расположена сетчатая кассета с сорбентом 3. На внутренней стенке воздуховода 2 над кассетой с сорбентом 3 установлены экраны 4, под кассетой с сорбентом 3 на стенке воздуховода 2 установлены завихрители 5. Устройство работает следующим образом Воздушный поток, подаваемый вентилятором 1, попадает в воздуховод 2, где, ударяясь об экраны 4, прижимается к кассете с сорбентом 3 и, огибая ее, отражаясь от завихрителей 5, подвергается обработке. После обработки воздух либо выбрасывается наружу,либо отводится в помещение (рециркуляция). Использование предлагаемого технического решения позволит значительно снизить энергоемкость процесса очистки воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
