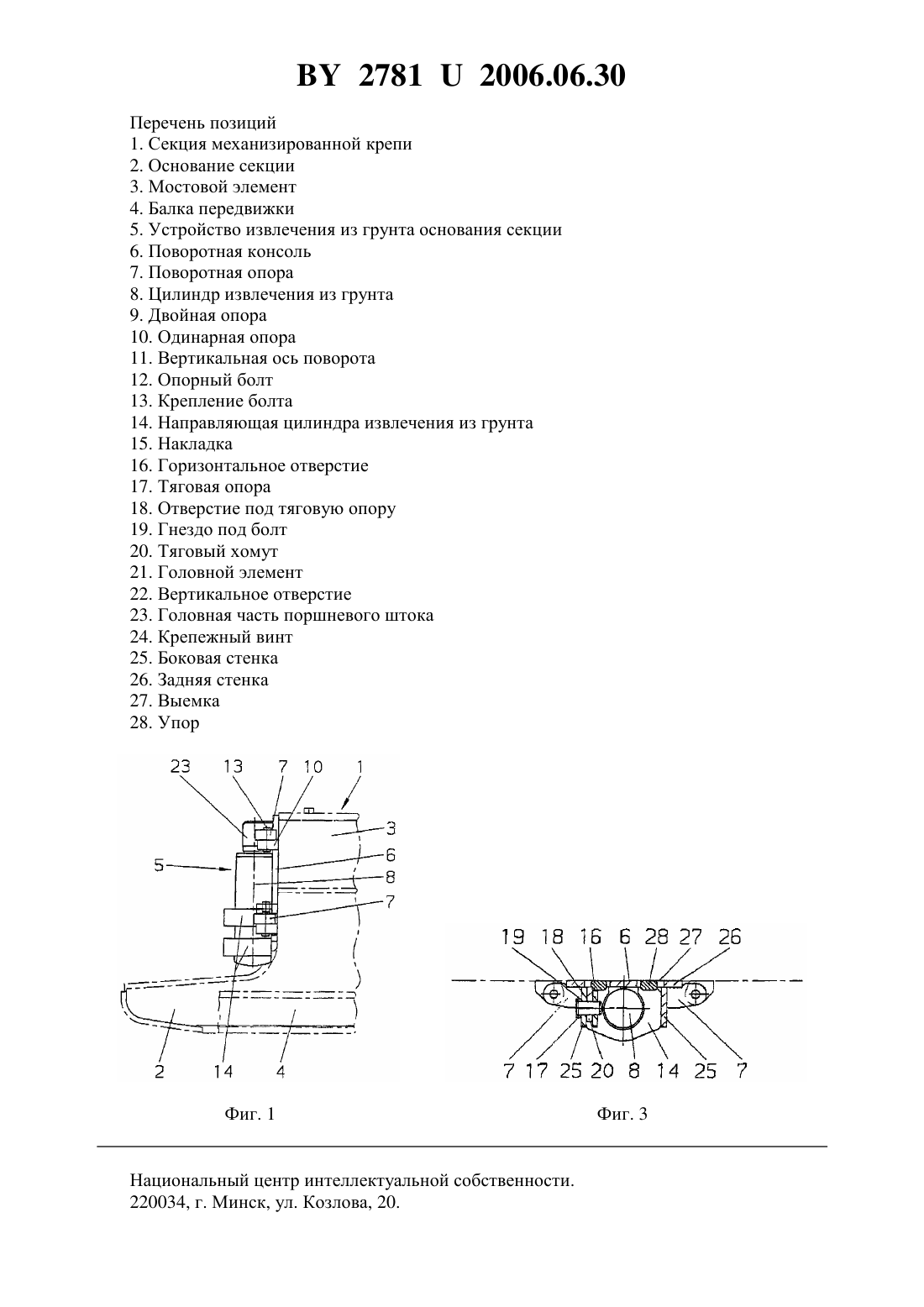

Секция рамной механизированной крепи с устройством извлечения из грунта основания секции

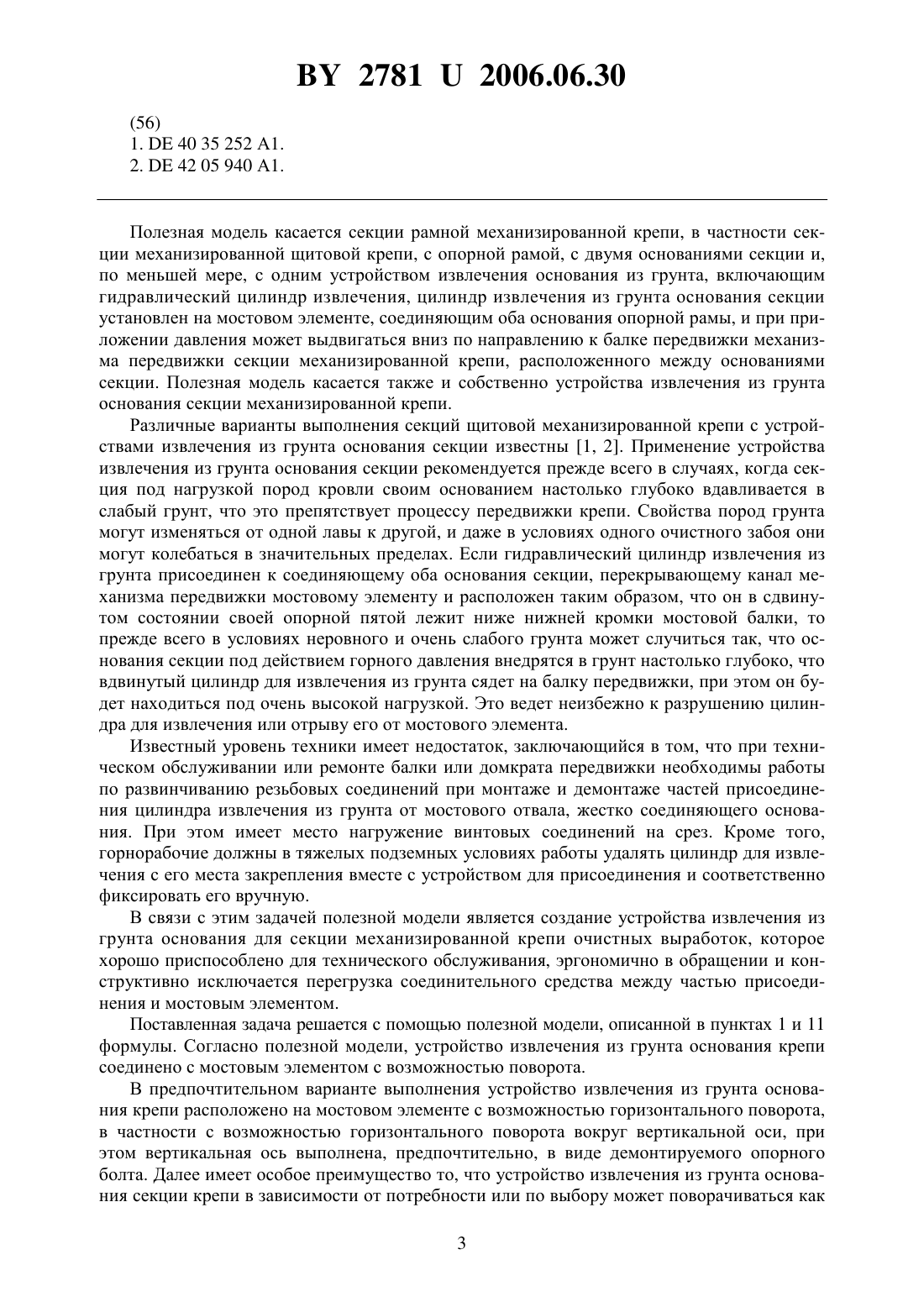

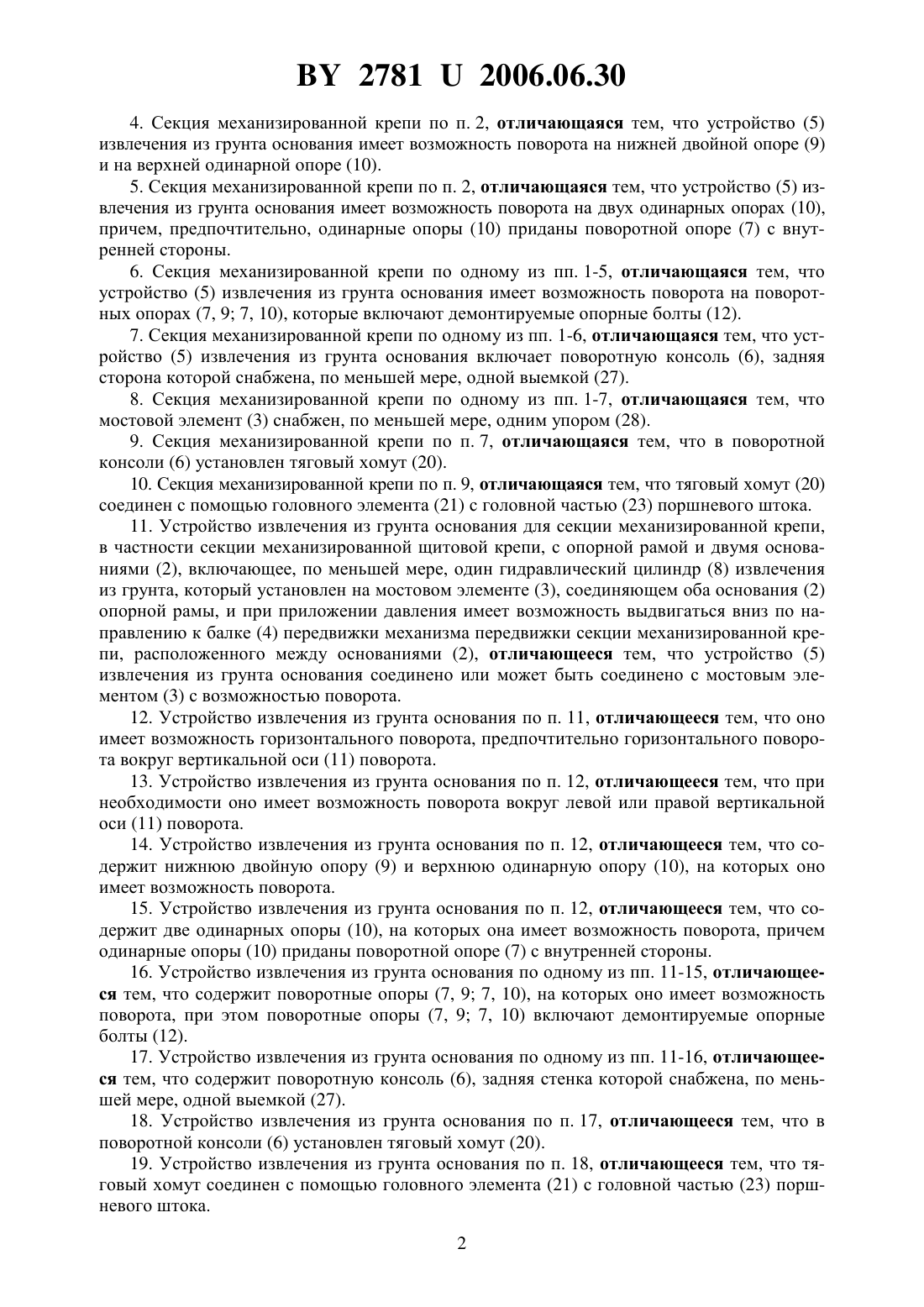

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЕКЦИЯ РАМНОЙ МЕХАНИЗИРОВАННОЙ КРЕПИ С УСТРОЙСТВОМ ИЗВЛЕЧЕНИЯ ИЗ ГРУНТА ОСНОВАНИЯ СЕКЦИИ(73) Патентообладатель ДБТ БЕРГБАУСЕРВИС ГМБХ(57) 1. Секция механизированной крепи, в частности секция механизированной щитовой крепи, с опорной рамой, двумя основаниями (2) и, по меньшей мере, одним гидравлическим цилиндром извлечения устройства (5) извлечения из грунта основания, который установлен на мостовом элементе (3), соединяющем оба основания (2) опорной рамы, и при приложении давления может выдвигаться вниз по направлению к балке передвижки (4) механизма передвижки секции (1) механизированной крепи, расположенного между основаниями (2), отличающаяся тем, что устройство (5) извлечения из грунта основания соединено с мостовым элементом (3) с возможностью поворота. 2. Секция механизированной крепи по п. 1, отличающаяся тем, что устройство (5) извлечения из грунта основания расположено на мостовом элементе (3) с возможностью горизонтального поворота, предпочтительно, вокруг вертикальной оси (11) поворота. 3. Секция механизированной крепи по п. 2, отличающаяся тем, что устройство (5) извлечения из грунта основания при необходимости имеет возможность поворота вокруг левой или правой вертикальной оси (11) поворота. 27812006.06.30 4. Секция механизированной крепи по п. 2, отличающаяся тем, что устройство (5) извлечения из грунта основания имеет возможность поворота на нижней двойной опоре (9) и на верхней одинарной опоре (10). 5. Секция механизированной крепи по п. 2, отличающаяся тем, что устройство (5) извлечения из грунта основания имеет возможность поворота на двух одинарных опорах (10),причем, предпочтительно, одинарные опоры (10) приданы поворотной опоре (7) с внутренней стороны. 6. Секция механизированной крепи по одному из пп. 1-5, отличающаяся тем, что устройство (5) извлечения из грунта основания имеет возможность поворота на поворотных опорах (7, 9 7, 10), которые включают демонтируемые опорные болты (12). 7. Секция механизированной крепи по одному из пп. 1-6, отличающаяся тем, что устройство (5) извлечения из грунта основания включает поворотную консоль (6), задняя сторона которой снабжена, по меньшей мере, одной выемкой (27). 8. Секция механизированной крепи по одному из пп. 1-7, отличающаяся тем, что мостовой элемент (3) снабжен, по меньшей мере, одним упором (28). 9. Секция механизированной крепи по п. 7, отличающаяся тем, что в поворотной консоли (6) установлен тяговый хомут (20). 10. Секция механизированной крепи по п. 9, отличающаяся тем, что тяговый хомут (20) соединен с помощью головного элемента (21) с головной частью (23) поршневого штока. 11. Устройство извлечения из грунта основания для секции механизированной крепи,в частности секции механизированной щитовой крепи, с опорной рамой и двумя основаниями (2), включающее, по меньшей мере, один гидравлический цилиндр (8) извлечения из грунта, который установлен на мостовом элементе (3), соединяющем оба основания (2) опорной рамы, и при приложении давления имеет возможность выдвигаться вниз по направлению к балке (4) передвижки механизма передвижки секции механизированной крепи, расположенного между основаниями (2), отличающееся тем, что устройство (5) извлечения из грунта основания соединено или может быть соединено с мостовым элементом (3) с возможностью поворота. 12. Устройство извлечения из грунта основания по п. 11, отличающееся тем, что оно имеет возможность горизонтального поворота, предпочтительно горизонтального поворота вокруг вертикальной оси (11) поворота. 13. Устройство извлечения из грунта основания по п. 12, отличающееся тем, что при необходимости оно имеет возможность поворота вокруг левой или правой вертикальной оси (11) поворота. 14. Устройство извлечения из грунта основания по п. 12, отличающееся тем, что содержит нижнюю двойную опору (9) и верхнюю одинарную опору (10), на которых оно имеет возможность поворота. 15. Устройство извлечения из грунта основания по п. 12, отличающееся тем, что содержит две одинарных опоры (10), на которых она имеет возможность поворота, причем одинарные опоры (10) приданы поворотной опоре (7) с внутренней стороны. 16. Устройство извлечения из грунта основания по одному из пп. 11-15, отличающееся тем, что содержит поворотные опоры (7, 9 7, 10), на которых оно имеет возможность поворота, при этом поворотные опоры (7, 9 7, 10) включают демонтируемые опорные болты (12). 17. Устройство извлечения из грунта основания по одному из пп. 11-16, отличающееся тем, что содержит поворотную консоль (6), задняя стенка которой снабжена, по меньшей мере, одной выемкой (27). 18. Устройство извлечения из грунта основания по п. 17, отличающееся тем, что в поворотной консоли (6) установлен тяговый хомут (20). 19. Устройство извлечения из грунта основания по п. 18, отличающееся тем, что тяговый хомут соединен с помощью головного элемента (21) с головной частью (23) поршневого штока. 2(56) 1.40 35 252 А 1. 2.42 05 940 А 1. Полезная модель касается секции рамной механизированной крепи, в частности секции механизированной щитовой крепи, с опорной рамой, с двумя основаниями секции и,по меньшей мере, с одним устройством извлечения основания из грунта, включающим гидравлический цилиндр извлечения, цилиндр извлечения из грунта основания секции установлен на мостовом элементе, соединяющим оба основания опорной рамы, и при приложении давления может выдвигаться вниз по направлению к балке передвижки механизма передвижки секции механизированной крепи, расположенного между основаниями секции. Полезная модель касается также и собственно устройства извлечения из грунта основания секции механизированной крепи. Различные варианты выполнения секций щитовой механизированной крепи с устройствами извлечения из грунта основания секции известны 1, 2. Применение устройства извлечения из грунта основания секции рекомендуется прежде всего в случаях, когда секция под нагрузкой пород кровли своим основанием настолько глубоко вдавливается в слабый грунт, что это препятствует процессу передвижки крепи. Свойства пород грунта могут изменяться от одной лавы к другой, и даже в условиях одного очистного забоя они могут колебаться в значительных пределах. Если гидравлический цилиндр извлечения из грунта присоединен к соединяющему оба основания секции, перекрывающему канал механизма передвижки мостовому элементу и расположен таким образом, что он в сдвинутом состоянии своей опорной пятой лежит ниже нижней кромки мостовой балки, то прежде всего в условиях неровного и очень слабого грунта может случиться так, что основания секции под действием горного давления внедрятся в грунт настолько глубоко, что вдвинутый цилиндр для извлечения из грунта сядет на балку передвижки, при этом он будет находиться под очень высокой нагрузкой. Это ведет неизбежно к разрушению цилиндра для извлечения или отрыву его от мостового элемента. Известный уровень техники имеет недостаток, заключающийся в том, что при техническом обслуживании или ремонте балки или домкрата передвижки необходимы работы по развинчиванию резьбовых соединений при монтаже и демонтаже частей присоединения цилиндра извлечения из грунта от мостового отвала, жестко соединяющего основания. При этом имеет место нагружение винтовых соединений на срез. Кроме того,горнорабочие должны в тяжелых подземных условиях работы удалять цилиндр для извлечения с его места закрепления вместе с устройством для присоединения и соответственно фиксировать его вручную. В связи с этим задачей полезной модели является создание устройства извлечения из грунта основания для секции механизированной крепи очистных выработок, которое хорошо приспособлено для технического обслуживания, эргономично в обращении и конструктивно исключается перегрузка соединительного средства между частью присоединения и мостовым элементом. Поставленная задача решается с помощью полезной модели, описанной в пунктах 1 и 11 формулы. Согласно полезной модели, устройство извлечения из грунта основания крепи соединено с мостовым элементом с возможностью поворота. В предпочтительном варианте выполнения устройство извлечения из грунта основания крепи расположено на мостовом элементе с возможностью горизонтального поворота,в частности с возможностью горизонтального поворота вокруг вертикальной оси, при этом вертикальная ось выполнена, предпочтительно, в виде демонтируемого опорного болта. Далее имеет особое преимущество то, что устройство извлечения из грунта основания секции крепи в зависимости от потребности или по выбору может поворачиваться как 3 27812006.06.30 вокруг левой, так и вокруг правой вертикальной оси. В предпочтительном варианте выполнения устройство извлечения из грунта основания может поворачиваться в первую очередь вокруг нижней двойной опоры и верхней одинарной опоры. В качестве альтернативы устройство извлечения из грунта основания секции может поворачиваться вокруг двух одинарных опор, при этом одинарные опоры приданы, предпочтительно, внутренней стороне поворотной опоры. За счет внутреннего расположения обеих одинарных опор относительно основания, следовательно, под поворотной опорой, устройство извлечения из грунта основания опирается на одинарные опоры со стороны собственно опоры секции. В качестве альтернативы можно было бы с помощью расположения одной, предпочтительно, нижней одинарной опоры над и другой одинарной опоры под поворотной опорой устройства извлечения из грунта основания разместить между одинарными опорами, и вертикальные силы в этом случае, как и при двойных опорах, могли бы быть смещены на одинарные опоры со стороны мостового элемента, соответственно, секции крепи. В частности, при применении одинарных опор может быть предусмотрено, предпочтительно, что вертикальные усилия цилиндра извлечения из грунта воспринимаются частью,навешиваемой на мостовой элемент секции, соответственно, узлом на присоединительной части. Для передачи усилия, создаваемого цилиндром извлечения из грунта, на мостовой элемент, устройство извлечения из грунта основания может включать, в частности, поворотную консоль, чья задняя стенка снабжена, по меньшей мере, одной выемкой. В свою очередь мостовой элемент, предпочтительно, снабжен упором, с которым взаимодействует выемка во время извлечения из грунта основания. Далее, предпочтительным является то, что в поворотной консоли может быть установлен тяговый хомут. Тяговый хомут может быть с помощью головной части соединен с головкой поршневого штока. Благодаря предложенным мероприятиям реализуются в первую очередь преимущества, заключающиеся в том, что при работах по техническому обслуживанию балки передвижки или домкрата передвижки не требуется больше демонтировать устройство извлечения из грунта, неся при этом издержки, а требуется только после вытягивания опорных болтов с одной стороны отвернуть устройство в сторону, и при этом самым простым образом удается исключить возможное возникновение чрезмерных вертикальных сил. Полезная модель ниже более подробно поясняется с помощью показанного на чертеже примера выполнения, где фиг. 1 - схематическое упрощенное изображение секции механизированной крепи,оборудованной устройством извлечения из грунта основания секции в соответствии с полезной моделью, вид сбоку фиг. 2 - частичный вид со стороны очистного забоя фиг. 3 - частичный вид со стороны кровли, соответственно по линии А-А на фиг. 2. На фиг. 1 и 2 показан пример выполнения основания секции шахтной механизированной крепи, в частности щитовой крепи 1, включающей опорную раму. При таком выполнении основание секции имеет два расположенных на расстоянии друг от друга ориентированных параллельно друг другу основания 2, которые с помощью мостового элемента 3 жестко соединены друг с другом. В промежуточном пространстве между обоими основаниями 2 находится балка передвижки 4 механизма передвижки для непоказанного здесь подземного скребкового конвейера или подтягивания щитовой секции 1, и балка передвижки 4 своим концом, ориентированным в сторону очистного забоя, подсоединена с помощью шарнира с завальной стороной лавного скребкового конвейера. Между мостовым элементом 3 и балкой передвижки 4 расположен домкрат передвижки. Так как техника передвижки секций механизированных крепей относится к общим профессиональным знаниям специалистов в области подземной разработки и принадлежит к им известной технике, здесь нет соответствующего изображения, а также более подробного пояснения. 4 27812006.06.30 Секция механизированной крепи 1 оснащена устройством 5 извлечения из грунта основания, конструкция которого описывается со ссылками на фиг. 1-3. На фиг. 2 можно видеть гидравлический цилиндр 8 извлечения из грунта, который может вдвигаться и выдвигаться, этот цилиндр головкой 23 штока соединен с головной деталью 21 с помощью стопорного винта 24, проходящего через вертикальное отверстие 22 в головной детали 21. Головная деталь 21 является частью тягового хомута 20, который с помощью накладок 15 и боковых стенок 25 соединен с устройством 5 извлечения из грунта основания. К деталям соединения относятся также горизонтальное отверстие 16 в накладке 15, отверстие 18 в тяговом хомуте 20, гнездо 19 под болт в боковой стенке 25, а также тяга 17 с болтом, который проходит через находящиеся на одной прямой отверстия 19,16, 18. Между боковыми стенками 25 вварены направляющие 14 цилиндра извлечения из грунта, которые также соединены с накладками 15 с помощью сварки. Мостовой элемент 3 имеет поворотную консоль 6, которая с помощью сварки соединена с боковыми стенками 25,направляющими 14 цилиндра извлечения из грунта и накладками 15. Предпочтительно, к вертикально ориентированным сторонам поворотной консоли 6 приварены поворотные опоры 7. С мостовым элементом 3 в различных вариантах выполнения с помощью сварки соединены двойные опоры 9 и одинарные опоры 10, при этом в приведенном примере выполнения двойные опоры 9 с двумя отстоящими друг от друга опорными фланцами, между которыми располагается поворотная опора 7, образуют нижние опоры, а одинарная опора 10 только с одним расположенным под поворотной опорой 7 опорным фланцем образуют верхние опоры. Поворотные опоры 7 поворотной консоли 6 соединяются с двойными опорами 9 и одинарными опорами 10 с помощью болтов 12, которые зафиксированы с помощью фиксирующего устройства 13, что дает возможность поворотной консоли 6 поворачиваться вокруг вертикальной оси 11. Представленные на фиг. 2 двойные опоры 9 позволяют отсекать вертикальные силы нагруженного цилиндра 8 извлечения из грунта через тяговый хомут 20 на мостовой элемент 3 и таким образом обеспечить извлечение из грунта основания секции 2 в процессе передвижки секции механизированной крепи 1. Двойные опоры 9, как показано, могут позволять смещение как вверх, так и вниз или только вниз, или только вверх. Гидравлический цилиндр 8 извлечения из грунта, который установлен в или на мостовом элементе,соединяющем оба основания 2 опорной рамы, при приложении давления выдвигается вниз по направлению к балке передвижки 4 механизма передвижки секции механизированной крепи 1, расположенного между основаниями секции. Так как, согласно полезной модели, устройство 5 извлечения из грунта основания секции соединено с мостовым элементом 3 с возможностью поворота, при работах по техническому обслуживанию на балке 4 или домкрате механизма передвижки нужно только вытянуть опорные болты 12 с одной стороны и устройство извлечения из грунта основания 5 секции развернуть вокруг противолежащих опорных болтов 12. Альтернативная возможность введения упомянутых вертикальных сил появляется за счет того, что одинарная опора 10 располагается как в верхней, так и в нижней опорной конструкции с внутренней стороны. Предпочтительное решение для отсекания вертикальных сил раскрыто с помощью решения, приведенного на фиг. 2 и фиг. 3. При этом задняя стенка 26 поворотной консоли 6 снабжена двумя выемками 27, которые охватывают приваренные к мостовому элементу 3 упоры 28 и при нагружении цилиндра 8 извлечения из грунта входят в контакт с упорами 28,и усилия подъема передаются на мостовой элемент 3, и таким образом обеспечивается подъем основания. На фиг. 1 можно видеть подсоединение устройства 5 для извлечения из грунта основания к мостовому элементу 3. Равным образом можно видеть, что цилиндр 8 извлечения из грунта не находится в контакте с балкой передвижки 4, что свидетельствует о том, что секция механизированной крепи находится в состоянии распора. 5 27812006.06.30 Перечень позиций 1. Секция механизированной крепи 2. Основание секции 3. Мостовой элемент 4. Балка передвижки 5. Устройство извлечения из грунта основания секции 6. Поворотная консоль 7. Поворотная опора 8. Цилиндр извлечения из грунта 9. Двойная опора 10. Одинарная опора 11. Вертикальная ось поворота 12. Опорный болт 13. Крепление болта 14. Направляющая цилиндра извлечения из грунта 15. Накладка 16. Горизонтальное отверстие 17. Тяговая опора 18. Отверстие под тяговую опору 19. Гнездо под болт 20. Тяговый хомут 21. Головной элемент 22. Вертикальное отверстие 23. Головная часть поршневого штока 24. Крепежный винт 25. Боковая стенка 26. Задняя стенка 27. Выемка 28. Упор Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
