Устройство соединения секции крепи с забойным конвейером

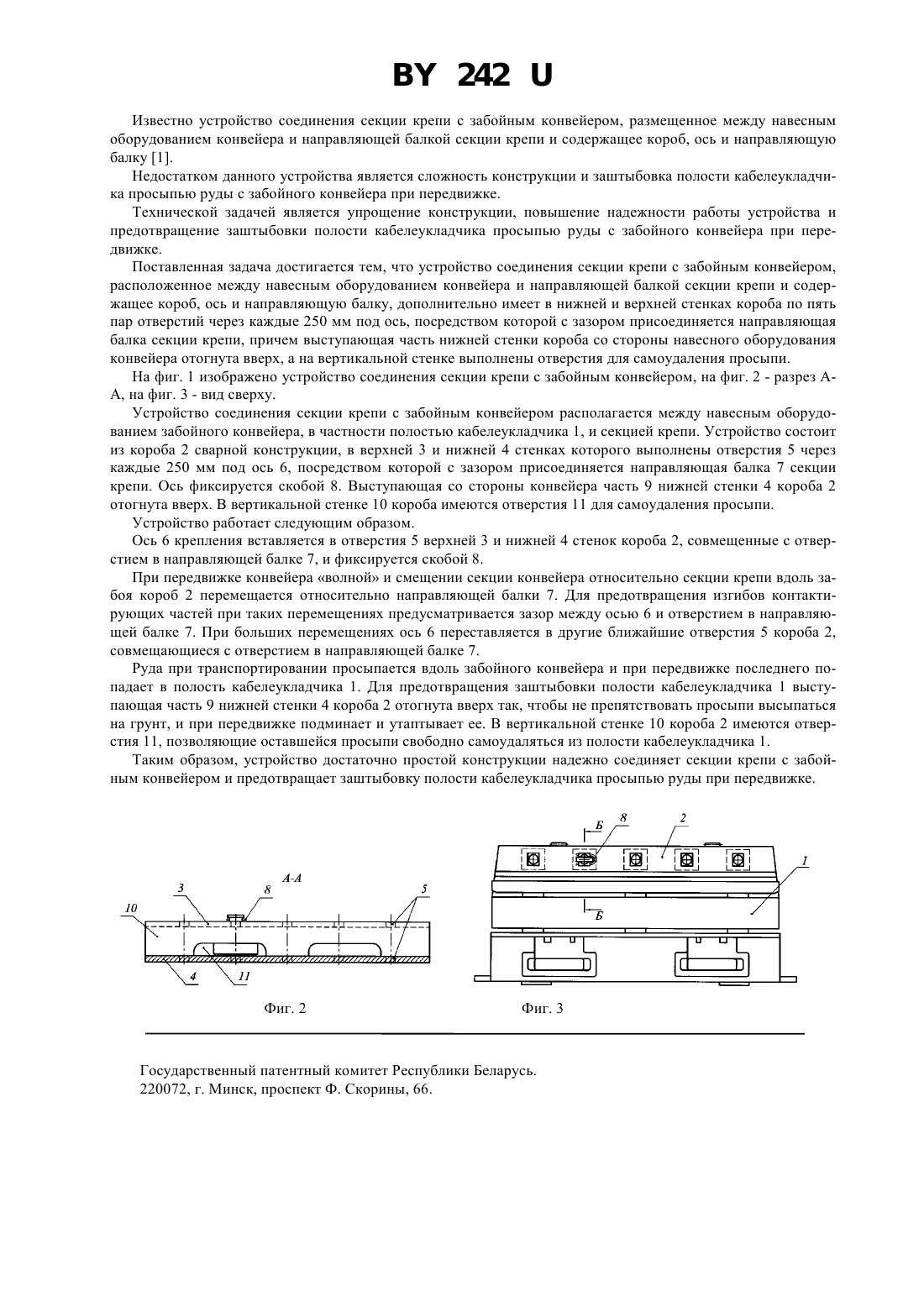

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО СОЕДИНЕНИЯ СЕКЦИИ КРЕПИ С ЗАБОЙНЫМ КОНВЕЙЕРОМ(71) Заявитель Институт проблем ресурсосбережения с опытным производством(73) Патентообладатель Институт проблем ресурсосбережения с опытным производством(57) Устройство соединения секции крепи с забойным конвейером, расположенное между навесным оборудованием конвейера и направляющей балкой секции крепи и содержащее короб, ось и направляющую балку,отличающееся тем, что имеет в нижней и верхней стенках короба по пять пар отверстий через каждые 250 мм под ось, посредством которой с зазором присоединяется направляющая балка секции крепи, причем выступающая часть нижней стенки короба со стороны навесного оборудования конвейера отогнута вверх, а на вертикальной стенке выполнены отверстия для самоудаления просыпи.(56) 1 А СССР 1229372 А 1, МПК 4 Е 2123/08, 23/14. Устройство соединения секции крепи с забойным конвейером / А. М. Кравец, А. С. Слепцов Гос. проект.-констр. и экспер. ин-т. угольн. маш-ия. 3810837/22-03 Заявл. 1984.11.05, 1986. Бюл.17 // Открытия. Изобретения. - 1986. -17. - С. 121. Фиг. 1 Полезная модель относится к области добычи калийной руды подземным способом, а именно к соединению механизированных крепей с забойным конвейером. 1 242 Известно устройство соединения секции крепи с забойным конвейером, размещенное между навесным оборудованием конвейера и направляющей балкой секции крепи и содержащее короб, ось и направляющую балку 1. Недостатком данного устройства является сложность конструкции и заштыбовка полости кабелеукладчика просыпью руды с забойного конвейера при передвижке. Технической задачей является упрощение конструкции, повышение надежности работы устройства и предотвращение заштыбовки полости кабелеукладчика просыпью руды с забойного конвейера при передвижке. Поставленная задача достигается тем, что устройство соединения секции крепи с забойным конвейером,расположенное между навесным оборудованием конвейера и направляющей балкой секции крепи и содержащее короб, ось и направляющую балку, дополнительно имеет в нижней и верхней стенках короба по пять пар отверстий через каждые 250 мм под ось, посредством которой с зазором присоединяется направляющая балка секции крепи, причем выступающая часть нижней стенки короба со стороны навесного оборудования конвейера отогнута вверх, а на вертикальной стенке выполнены отверстия для самоудаления просыпи. На фиг. 1 изображено устройство соединения секции крепи с забойным конвейером, на фиг. 2 - разрез АА, на фиг. 3 - вид сверху. Устройство соединения секции крепи с забойным конвейером располагается между навесным оборудованием забойного конвейера, в частности полостью кабелеукладчика 1, и секцией крепи. Устройство состоит из короба 2 сварной конструкции, в верхней 3 и нижней 4 стенках которого выполнены отверстия 5 через каждые 250 мм под ось 6, посредством которой с зазором присоединяется направляющая балка 7 секции крепи. Ось фиксируется скобой 8. Выступающая со стороны конвейера часть 9 нижней стенки 4 короба 2 отогнута вверх. В вертикальной стенке 10 короба имеются отверстия 11 для самоудаления просыпи. Устройство работает следующим образом. Ось 6 крепления вставляется в отверстия 5 верхней 3 и нижней 4 стенок короба 2, совмещенные с отверстием в направляющей балке 7, и фиксируется скобой 8. При передвижке конвейера волной и смещении секции конвейера относительно секции крепи вдоль забоя короб 2 перемещается относительно направляющей балки 7. Для предотвращения изгибов контактирующих частей при таких перемещениях предусматривается зазор между осью 6 и отверстием в направляющей балке 7. При больших перемещениях ось 6 переставляется в другие ближайшие отверстия 5 короба 2,совмещающиеся с отверстием в направляющей балке 7. Руда при транспортировании просыпается вдоль забойного конвейера и при передвижке последнего попадает в полость кабелеукладчика 1. Для предотвращения заштыбовки полости кабелеукладчика 1 выступающая часть 9 нижней стенки 4 короба 2 отогнута вверх так, чтобы не препятствовать просыпи высыпаться на грунт, и при передвижке подминает и утаптывает ее. В вертикальной стенке 10 короба 2 имеются отверстия 11, позволяющие оставшейся просыпи свободно самоудаляться из полости кабелеукладчика 1. Таким образом, устройство достаточно простой конструкции надежно соединяет секции крепи с забойным конвейером и предотвращает заштыбовку полости кабелеукладчика просыпью руды при передвижке. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
