Секция механизированной крепи

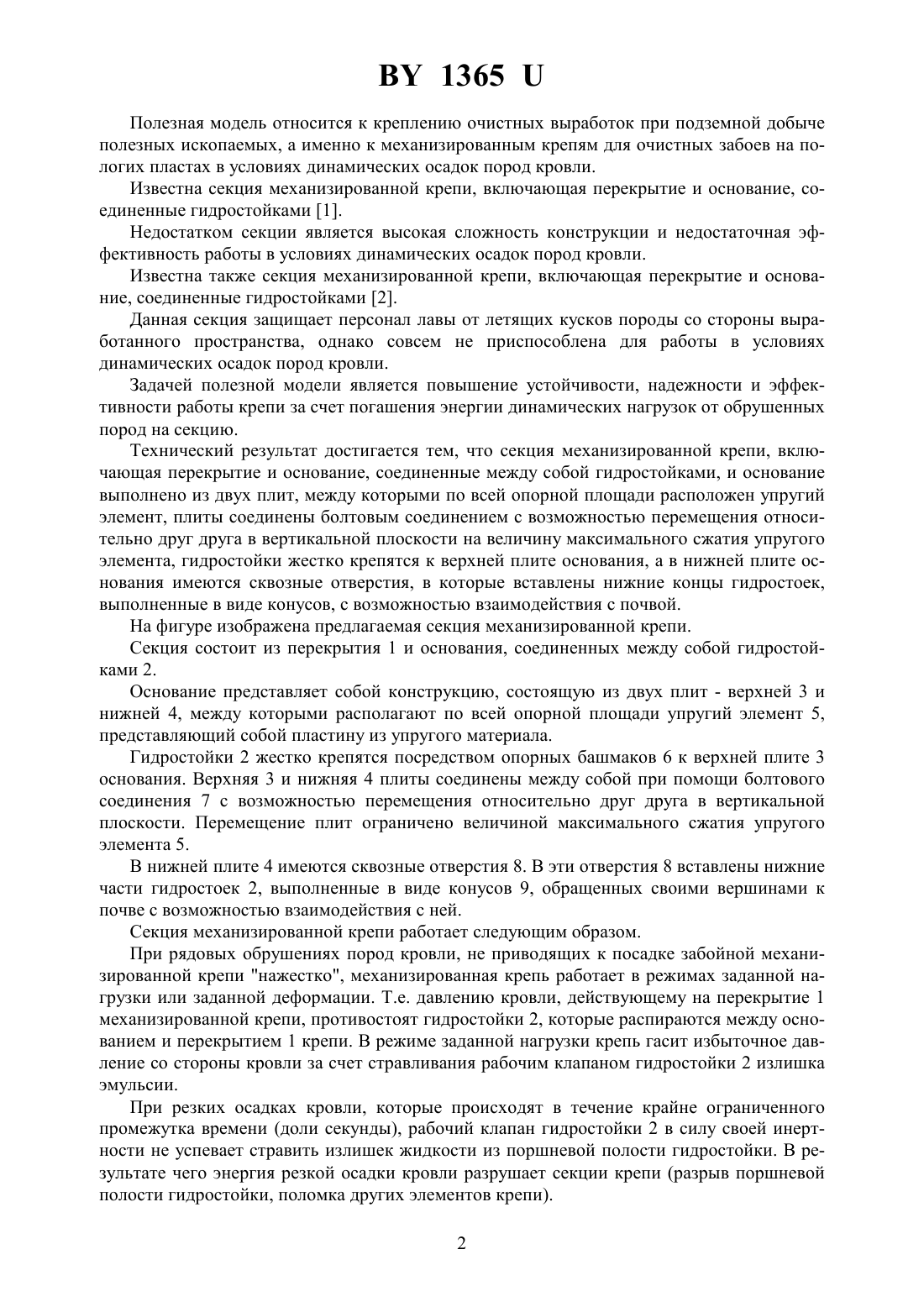

(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Волков Борис Алексеевич Петровский Борис Иванович Губанов Вячеслав Андреевич Чужов Василий Николаевич(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Секция механизированной крепи, включающая перекрытие и основание, соединенные между собой гидростойками, отличающаяся тем, что основание выполнено из двух плит, между которыми по всей опорной площади расположен упругий элемент, плиты связаны болтовым соединением с возможностью перемещения относительно друг друга в вертикальной плоскости на величину максимального сжатия упругого элемента, гидростойки жестко крепятся к верхней плите основания, а в нижней плите основания имеются сквозные отверстия, в которые вставлены нижние концы гидростоек с возможностью взаимодействия с почвой. 2. Секция механизированной крепи по п. 1, отличающаяся тем, что нижние концы гидростоек выполнены в виде конусов. 1365 Полезная модель относится к креплению очистных выработок при подземной добыче полезных ископаемых, а именно к механизированным крепям для очистных забоев на пологих пластах в условиях динамических осадок пород кровли. Известна секция механизированной крепи, включающая перекрытие и основание, соединенные гидростойками 1. Недостатком секции является высокая сложность конструкции и недостаточная эффективность работы в условиях динамических осадок пород кровли. Известна также секция механизированной крепи, включающая перекрытие и основание, соединенные гидростойками 2. Данная секция защищает персонал лавы от летящих кусков породы со стороны выработанного пространства, однако совсем не приспособлена для работы в условиях динамических осадок пород кровли. Задачей полезной модели является повышение устойчивости, надежности и эффективности работы крепи за счет погашения энергии динамических нагрузок от обрушенных пород на секцию. Технический результат достигается тем, что секция механизированной крепи, включающая перекрытие и основание, соединенные между собой гидростойками, и основание выполнено из двух плит, между которыми по всей опорной площади расположен упругий элемент, плиты соединены болтовым соединением с возможностью перемещения относительно друг друга в вертикальной плоскости на величину максимального сжатия упругого элемента, гидростойки жестко крепятся к верхней плите основания, а в нижней плите основания имеются сквозные отверстия, в которые вставлены нижние концы гидростоек,выполненные в виде конусов, с возможностью взаимодействия с почвой. На фигуре изображена предлагаемая секция механизированной крепи. Секция состоит из перекрытия 1 и основания, соединенных между собой гидростойками 2. Основание представляет собой конструкцию, состоящую из двух плит - верхней 3 и нижней 4, между которыми располагают по всей опорной площади упругий элемент 5,представляющий собой пластину из упругого материала. Гидростойки 2 жестко крепятся посредством опорных башмаков 6 к верхней плите 3 основания. Верхняя 3 и нижняя 4 плиты соединены между собой при помощи болтового соединения 7 с возможностью перемещения относительно друг друга в вертикальной плоскости. Перемещение плит ограничено величиной максимального сжатия упругого элемента 5. В нижней плите 4 имеются сквозные отверстия 8. В эти отверстия 8 вставлены нижние части гидростоек 2, выполненные в виде конусов 9, обращенных своими вершинами к почве с возможностью взаимодействия с ней. Секция механизированной крепи работает следующим образом. При рядовых обрушениях пород кровли, не приводящих к посадке забойной механизированной крепи нажестко, механизированная крепь работает в режимах заданной нагрузки или заданной деформации. Т.е. давлению кровли, действующему на перекрытие 1 механизированной крепи, противостоят гидростойки 2, которые распираются между основанием и перекрытием 1 крепи. В режиме заданной нагрузки крепь гасит избыточное давление со стороны кровли за счет стравливания рабочим клапаном гидростойки 2 излишка эмульсии. При резких осадках кровли, которые происходят в течение крайне ограниченного промежутка времени (доли секунды), рабочий клапан гидростойки 2 в силу своей инертности не успевает стравить излишек жидкости из поршневой полости гидростойки. В результате чего энергия резкой осадки кровли разрушает секции крепи (разрыв поршневой полости гидростойки, поломка других элементов крепи). 2 1365 В предлагаемой механизированной крепи избыточная энергия резких осадок кровли реализуется на упругом элементе 5, расположенном между двумя плитами основания. Болтовое соединение 7 плит 3 и 4 основания служит для ограничения их смещения относительно друг друга в горизонтальной плоскости, но позволяет им перемещаться друг относительно друга в вертикальной плоскости на величину сжатия упругого элемента 5. Упругий элемент 5 подбирают таким образом, чтобы его жесткости хватило не деформироваться в условиях обычных нагрузок со стороны кровли и деформироваться при резких осадках кровли, когда нагрузки во много раз превышают рядовые. Для гарантированного погашения энергии резких осадок кровли нижняя часть гидростоек 2, жестко закрепленная на верхней 3 плите основания посредством опорных башмаков 6, вставляется в сквозные отверстия 8 нижней плиты 4 основания. За счет упругого перемещения плит 3 и 4 основания друг относительно друга на величину сжатия упругого элемента 5, и внедрения конусных нижних частей 9 гидростоек 2 в почву обеспечивается гарантированное погашение энергии резких осадок кровли. При этом как гидростойки, так и другие элементы крепи не подвергаются разрушению, чем и обеспечивается эффективность предлагаемой секции механизированной крепи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
