Секция механизированной крепи

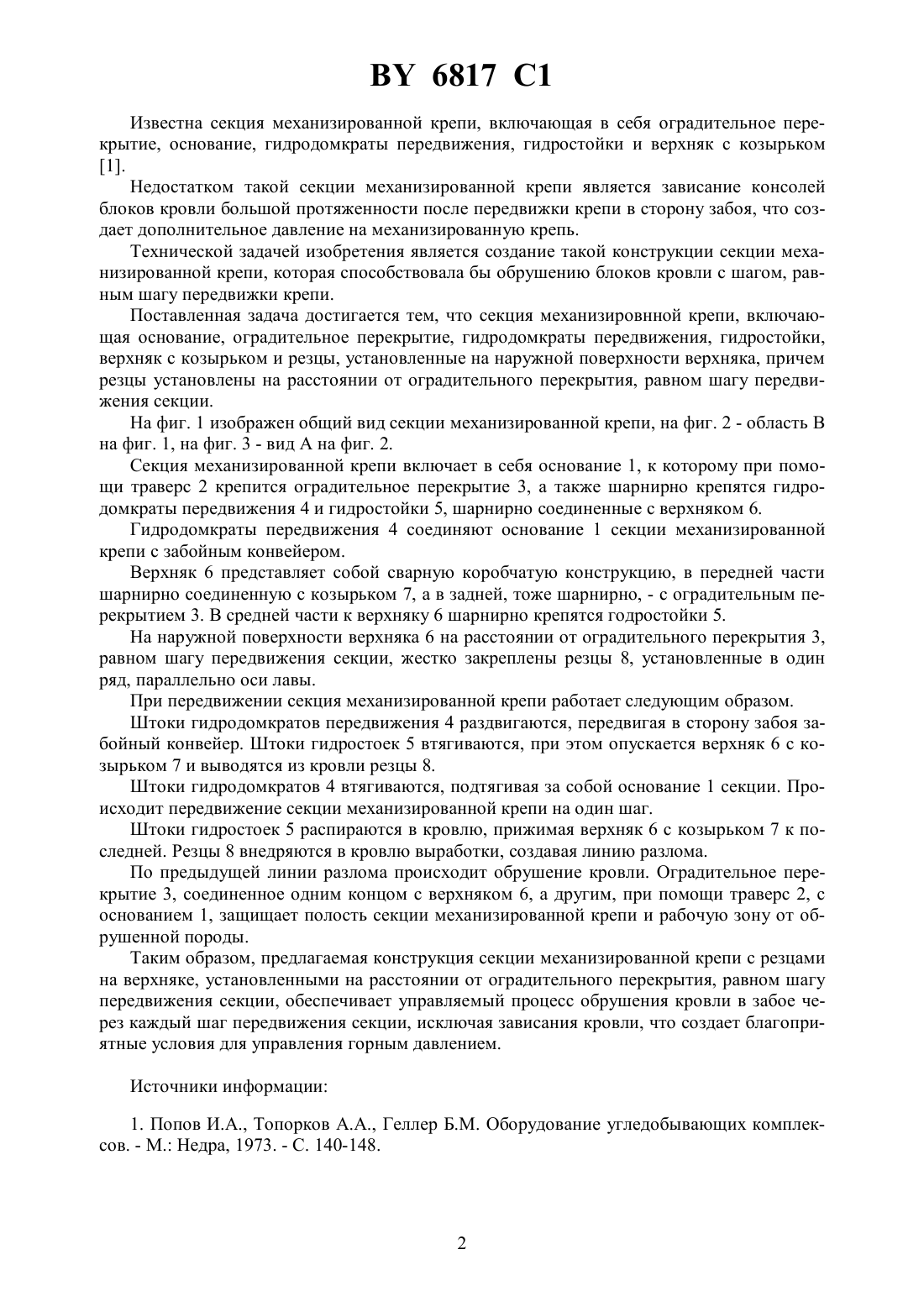

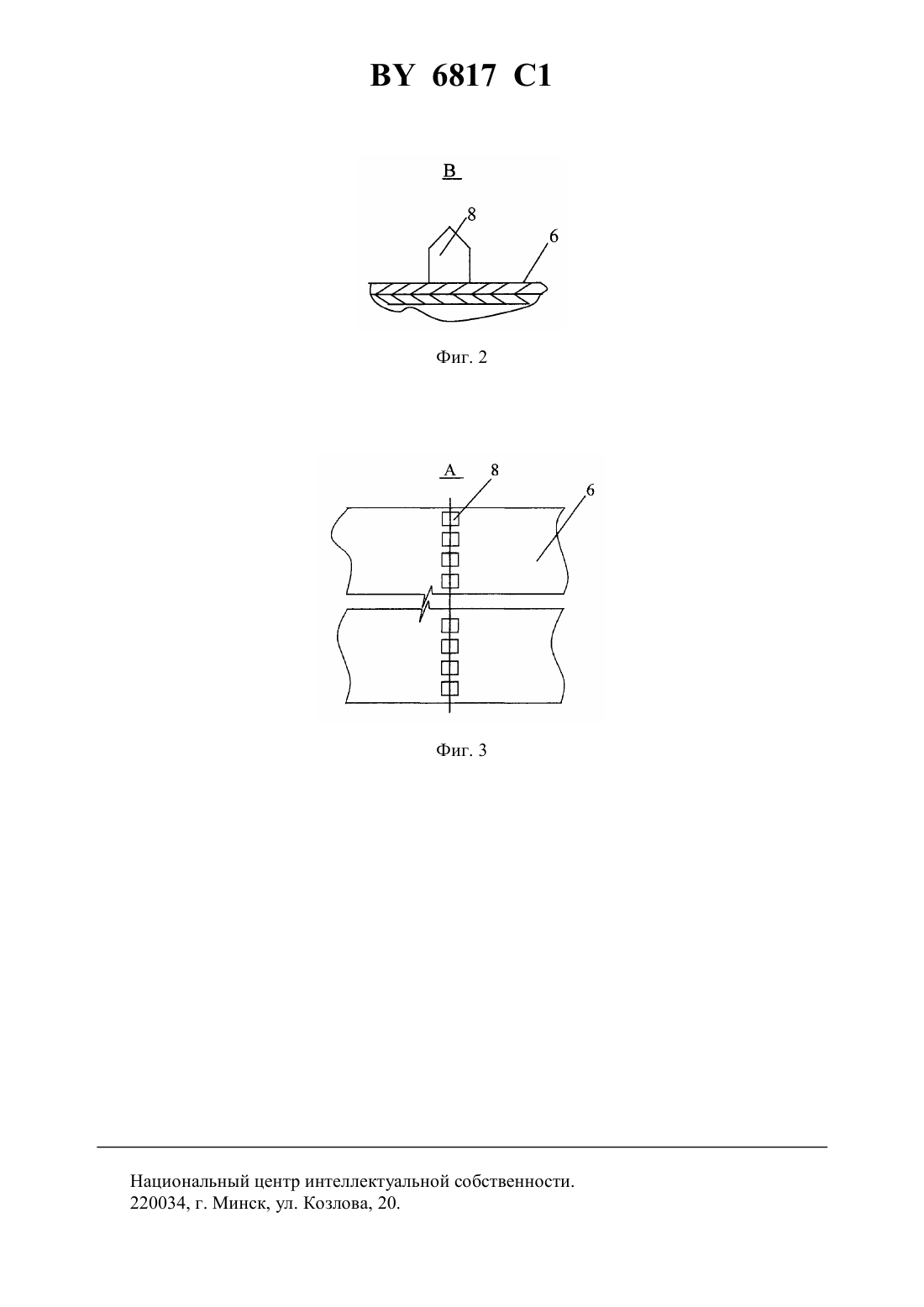

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Виктор Яковлевич Старовойтов Вячеслав Савельевич Старовойтов Юрий Вячеславович Щерба Татьяна Павловна Прушак Нина Владимировна(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Секция механизированной крепи, включающая основание, оградительное перекрытие,гидродомкраты передвижения, гидростойки, верхняк с козырьком и резцы, установленные на наружной поверхности верхняка, отличающаяся тем, что резцы установлены на расстоянии от оградительного перекрытия, равном шагу передвижения секции. Фиг. 1 Изобретение относится к горношахтной промышленности и может быть использовано в конструкциях механизированных крепей в очистных забоях лав для управления горным давлением. 6817 1 Известна секция механизированной крепи, включающая в себя оградительное перекрытие, основание, гидродомкраты передвижения, гидростойки и верхняк с козырьком 1. Недостатком такой секции механизированной крепи является зависание консолей блоков кровли большой протяженности после передвижки крепи в сторону забоя, что создает дополнительное давление на механизированную крепь. Технической задачей изобретения является создание такой конструкции секции механизированной крепи, которая способствовала бы обрушению блоков кровли с шагом, равным шагу передвижки крепи. Поставленная задача достигается тем, что секция механизировнной крепи, включающая основание, оградительное перекрытие, гидродомкраты передвижения, гидростойки,верхняк с козырьком и резцы, установленные на наружной поверхности верхняка, причем резцы установлены на расстоянии от оградительного перекрытия, равном шагу передвижения секции. На фиг. 1 изображен общий вид секции механизированной крепи, на фиг. 2 - область В на фиг. 1, на фиг. 3 - вид А на фиг. 2. Секция механизированной крепи включает в себя основание 1, к которому при помощи траверс 2 крепится оградительное перекрытие 3, а также шарнирно крепятся гидродомкраты передвижения 4 и гидростойки 5, шарнирно соединенные с верхняком 6. Гидродомкраты передвижения 4 соединяют основание 1 секции механизированной крепи с забойным конвейером. Верхняк 6 представляет собой сварную коробчатую конструкцию, в передней части шарнирно соединенную с козырьком 7, а в задней, тоже шарнирно, - с оградительным перекрытием 3. В средней части к верхняку 6 шарнирно крепятся годростойки 5. На наружной поверхности верхняка 6 на расстоянии от оградительного перекрытия 3,равном шагу передвижения секции, жестко закреплены резцы 8, установленные в один ряд, параллельно оси лавы. При передвижении секция механизированной крепи работает следующим образом. Штоки гидродомкратов передвижения 4 раздвигаются, передвигая в сторону забоя забойный конвейер. Штоки гидростоек 5 втягиваются, при этом опускается верхняк 6 с козырьком 7 и выводятся из кровли резцы 8. Штоки гидродомкратов 4 втягиваются, подтягивая за собой основание 1 секции. Происходит передвижение секции механизированной крепи на один шаг. Штоки гидростоек 5 распираются в кровлю, прижимая верхняк 6 с козырьком 7 к последней. Резцы 8 внедряются в кровлю выработки, создавая линию разлома. По предыдущей линии разлома происходит обрушение кровли. Оградительное перекрытие 3, соединенное одним концом с верхняком 6, а другим, при помощи траверс 2, с основанием 1, защищает полость секции механизированной крепи и рабочую зону от обрушенной породы. Таким образом, предлагаемая конструкция секции механизированной крепи с резцами на верхняке, установленными на расстоянии от оградительного перекрытия, равном шагу передвижения секции, обеспечивает управляемый процесс обрушения кровли в забое через каждый шаг передвижения секции, исключая зависания кровли, что создает благоприятные условия для управления горным давлением. Источники информации 1. Попов И.А., Топорков А.А., Геллер Б.М. Оборудование угледобывающих комплексов. - М. Недра, 1973. - С. 140-148. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
