Полиэфирная кордная ткань для каркаса радиальных шин

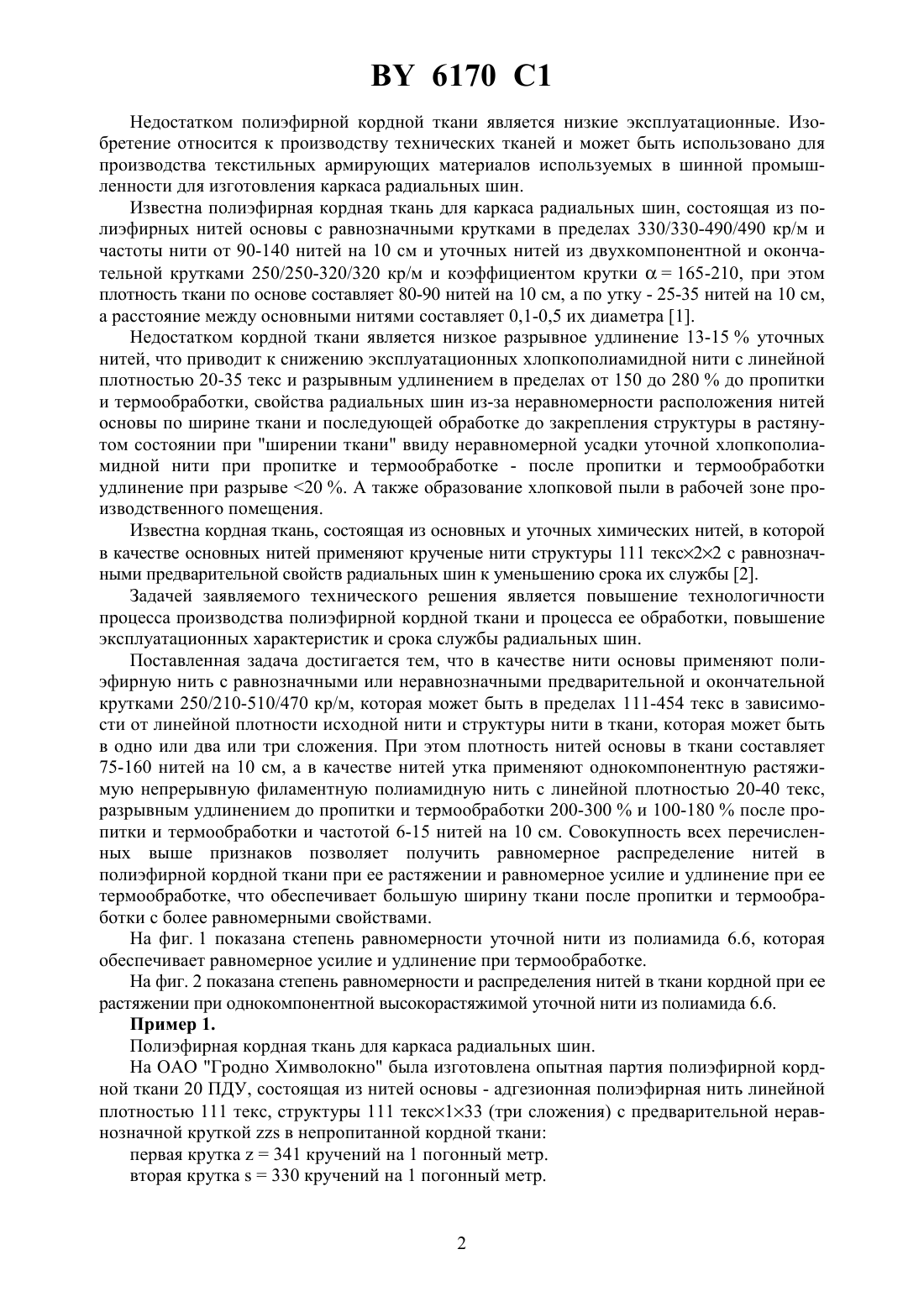

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОЛИЭФИРНАЯ КОРДНАЯ ТКАНЬ ДЛЯ КАРКАСА РАДИАЛЬНЫХ ШИН(71) Заявитель Открытое акционерное общество Гродно Химволокно(72) Авторы Богославский Александр Александрович Лившиц Ефим Носонович Пинчук Павел Аникеевич Старовойтова Тамара Николаевна Шелепнева Нина Яковлевна Кругликов Петр Владимирович Васильев Петр Владимирович Барташевич Валерий Францевич(73) Патентообладатель Открытое акционерное общество Гродно Химволокно(57) Полиэфирная кордная ткань для каркаса радиальных шин, содержащая полиэфирные нити основы и полиамидные нити утка, отличающаяся тем, что в качестве нитей основы содержит нити линейной плотности 111-454 текс в одно, два или три сложения, с равнозначными и неравнозначными предварительной и окончательной крутками в пределах 250/210-510/470 кр./м, в качестве нитей утка содержит нити с линейной плотностью 20-40 текс и разрывным удлинением 200-300 , при этом плотность ткани по основе составляет 75160 нитей на 10 см, а плотность ткани по утку - 6-15 нитей на 10 см. 6170 1 Недостатком полиэфирной кордной ткани является низкие эксплуатационные. Изобретение относится к производству технических тканей и может быть использовано для производства текстильных армирующих материалов используемых в шинной промышленности для изготовления каркаса радиальных шин. Известна полиэфирная кордная ткань для каркаса радиальных шин, состоящая из полиэфирных нитей основы с равнозначными крутками в пределах 330/330-490/490 кр/м и частоты нити от 90-140 нитей на 10 см и уточных нитей из двухкомпонентной и окончательной крутками 250/250-320/320 кр/м и коэффициентом крутки 165-210, при этом плотность ткани по основе составляет 80-90 нитей на 10 см, а по утку - 25-35 нитей на 10 см,а расстояние между основными нитями составляет 0,1-0,5 их диаметра 1. Недостатком кордной ткани является низкое разрывное удлинение 13-15 уточных нитей, что приводит к снижению эксплуатационных хлопкополиамидной нити с линейной плотностью 20-35 текс и разрывным удлинением в пределах от 150 до 280 до пропитки и термообработки, свойства радиальных шин из-за неравномерности расположения нитей основы по ширине ткани и последующей обработке до закрепления структуры в растянутом состоянии при ширении ткани ввиду неравномерной усадки уточной хлопкополиамидной нити при пропитке и термообработке - после пропитки и термообработки удлинение при разрыве 20 . А также образование хлопковой пыли в рабочей зоне производственного помещения. Известна кордная ткань, состоящая из основных и уточных химических нитей, в которой в качестве основных нитей применяют крученые нити структуры 111 текс 22 с равнозначными предварительной свойств радиальных шин к уменьшению срока их службы 2. Задачей заявляемого технического решения является повышение технологичности процесса производства полиэфирной кордной ткани и процесса ее обработки, повышение эксплуатационных характеристик и срока службы радиальных шин. Поставленная задача достигается тем, что в качестве нити основы применяют полиэфирную нить с равнозначными или неравнозначными предварительной и окончательной крутками 250/210-510/470 кр/м, которая может быть в пределах 111-454 текс в зависимости от линейной плотности исходной нити и структуры нити в ткани, которая может быть в одно или два или три сложения. При этом плотность нитей основы в ткани составляет 75-160 нитей на 10 см, а в качестве нитей утка применяют однокомпонентную растяжимую непрерывную филаментную полиамидную нить с линейной плотностью 20-40 текс,разрывным удлинением до пропитки и термообработки 200-300 и 100-180 после пропитки и термообработки и частотой 6-15 нитей на 10 см. Совокупность всех перечисленных выше признаков позволяет получить равномерное распределение нитей в полиэфирной кордной ткани при ее растяжении и равномерное усилие и удлинение при ее термообработке, что обеспечивает большую ширину ткани после пропитки и термообработки с более равномерными свойствами. На фиг. 1 показана степень равномерности уточной нити из полиамида 6.6, которая обеспечивает равномерное усилие и удлинение при термообработке. На фиг. 2 показана степень равномерности и распределения нитей в ткани кордной при ее растяжении при однокомпонентной высокорастяжимой уточной нити из полиамида 6.6. Пример 1. Полиэфирная кордная ткань для каркаса радиальных шин. На ОАО Гродно Химволокно была изготовлена опытная партия полиэфирной кордной ткани 20 ПДУ, состоящая из нитей основы - адгезионная полиэфирная нить линейной плотностью 111 текс, структуры 111 текс 133 (три сложения) с предварительной неравнозначной круткойв непропитанной кордной ткани первая крутка 341 кручений на 1 погонный метр. вторая крутка 330 кручений на 1 погонный метр. 6170 1 В качестве нити утка применялась однокомпонентная растяжимая непрерывная филаментная нить из полиамида 6.6 линейной плотности 23,5 и удлинением при разрыве 27020 и усилием при усадке при 240 С не более 3 сН. Нити основы устанавливались на шпулярник ткацкого станка с количеством шпуль в пределах 1372-1410 шт. Метрический номер берда ткацкого станка - 44. Число нитей основы 941 нитей на 10 см, а по утку 101 нитей на 10 см. Сшивку нитей осуществляли полиамидной нитью линейной плотности 15,63. Обрезиненный корд был опробован в каркасе шин а/п 175/7-132 модели БИ-391. Проведенные стендовые и эксплуатационные испытания полиэфирной кордной ткани 20 ПДУ (образец 1, 2 и 3 одной и той же ткани) приведены в табл. 1. Таблица 1 Данные анализа Образец 1 Образец 2 Образец 3 2 3 4 199,0 197,0 199,0 1 Разрывная нагрузка, Н Прочность связи корда с резиной, Н-метод, Н,Контрольной 86 81 88 Производственной 119 114 117 Удлинение, , при нагрузке 20 Н 1,6 1,6 1,5 при нагрузке 39 Н 3,2 3,3 3,1 при разрыве 16,4 16,3 16,0 Привес адгезива,4,6 Толщина, мм 0,66 Линейная усадка,4,5 4,5 4,3 Крутка, кр/м 1 341 2 330 Для определения равномерности распределения нитей основы в пропитанной кордной ткани, измерение количества нитей делают в каждом образце, а в обрезиненной - через один, согласно методике технических испытаний шинников. Данные по количеству нитей основы в пропитанной и прорезиненной кордной ткани 20 ПДУ приведены в табл. 2. Таблица 2 Марка Ширина Число нитей на 10 см в образцах корда ткани, мм 1 2 3 4 5 6 7 8 9 10 11 12 13 20 ПДУ Пропитанная 133,5 104 104 104 103 106 104 101 106 105 104 108 107 112 Обрези 20 ПДУ ненная 102 97 97 97 98 100 105 1400 Пример 2. Полиэфирная кордная ткань для каркаса радиальных шин. На ОАО Гродно Химволокно была изготовлена опытная партия полиэфирной кордной ткани 18 ПДУ, состоящая из полиэфирных нитей линейной плотности 144 текс структуры 144 текс 12 (два сложения) с предварительной равнозначной круткойв непропитанной кордной ткани первая крутка 374 кручений на 1 погонный метр,вторая крутка 372 кручений на 1 погонный метр. 3 6170 1 В качестве нити утка применялась двухкомпонентная высокорастяжимая нить линейной плотности 26 текс со стержневой полиэфирной нитью и оплеткой из хлопчатобумажной пряжи. Удлинение при разрыве примененной нити уточной составило 295 . Общее число нитей основы в непропитанной кордной ткани шириной 146 см составило 1613, при нормативных требованиях ширина кордной ткани 1482 см, число нитей основы 1091 на 10 см, число нитей утка 81 на 10 см. Наработанная кордная кань бесшовная - не имела сшивок нитей основы и узлов. Технологические испытания полиэфирной кордной ткани на ОАО Белшина прошли с положительными результатами при осуществлении ее пропитки и обрезинивании. Показатели качества полиэфирной кордной ткани 18 ПДУ приведены в табл. 3. Таблица 3 Наименование показателей Единицы измерения Фактические данные 1 2 3 1. Структура нитей основы 144 текс 12 2. Толщина мм 0,59 3. Разрывная нагрузка Н 180,9 4. Коэффициент вариации по разрывной нагрузке 14,0 6. Коэффициент вариации по удлинению при разрыве 4,3 Пример 3. Полиэфирная кордная ткань для каркаса радиальных шин. На ОАО Гродно Химволокно была изготовлена опытная партия полиэфирной кордной ткани 45 ПДУ, состоящая из полиэфирных нитей линейной плотности 240 текс структуры 240 текс 13 (три сложения) с предварительной неравнозначной круткойв непропитанной кордной ткани первая крутка 165 кручений на 1 погонный метр,вторая крутка 145 кручений на 1 погонный метр. Суммарная линейная плотность нитей основы составляет 75030 текс. В качестве нити утка применяется однокомпонентная высокорастяжимая нить из полиамида 6.6 линейной плотности 23-28 текс или двухкомпонентная высокорастяжимая нить линейной плотности 301 текс со стержневой полиэфирной нитью и оплеткой хлопковым волокном. Удлинение при разрыве нити уточной соответственно 27020 и 25030 . Общее число нитей основы при ширине непропитанной кордной ткани 148 см составило 962, при нормативных требованиях ширина кордной ткани 1482 см,число нитей основы 651 на 10 см,число нитей утка 91 на 10 см. Кордная ткань бесшовная - не имеет сшивок нитей основы и узлов. Показатели качества полиэфирной кордной ткани 45 ПДУ приведены в табл. 4. 6170 1 Таблица 4 Наименование показателей Единицы измерения Фактические данные 1 2 3 1. Структура нитей основы 240 текс 13 2. Толщина мм 1,20 3. Разрывная нагрузка Н 442 4. Коэффициент вариации по разрывной нагрузке 16 6. Коэффициент вариации по удлинению при разрыве 4,5 Пример 4. Полиэфирная кордная ткань для каркаса радиальных шин. На ОАО Гродно Химволокно была изготовлена опытная партия полиэфирной кордной ткани 30 ПДУ-0 однокруточная, состоящая из полиэфирных адгезионных нитей линейной плотности 454 текс в качестве нитей основы с круткой 34020 кручений на один погонный метр. В качестве нитей утка применяется однокомпонентная нить линейной плотности 30 текс из полиамида 6.6 или полиэфира. Удлинение при разрыве составило в непропитанной ткани 22020 . Общее число нити основы при ширине непропитанной ткани 148 смсоставляет 1332. Нормативные требования ширина кордной ткани непропитанной 1482 см,число нитей основы 901 на 10 см,число нитей утка 101 на 10 см. Кордная ткань бесшовная - не имеет сшивок нитей основы и узлов. Показатели качества полиэфирной кордной ткани 30 ПДУ-0 приведены в табл. 5. Таблица 5 Наименование показателей Единицы измерения Фактические данные 1 2 3 1. Структура нитей основы 454 текс 1 2. Толщина мм 0,750,03 3. Разрывная нагрузка Н 295 4. Коэффициент вариации по разрывной нагрузке 17 6. Коэффициент вариации по удлинению при разрыве Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
