Ткань

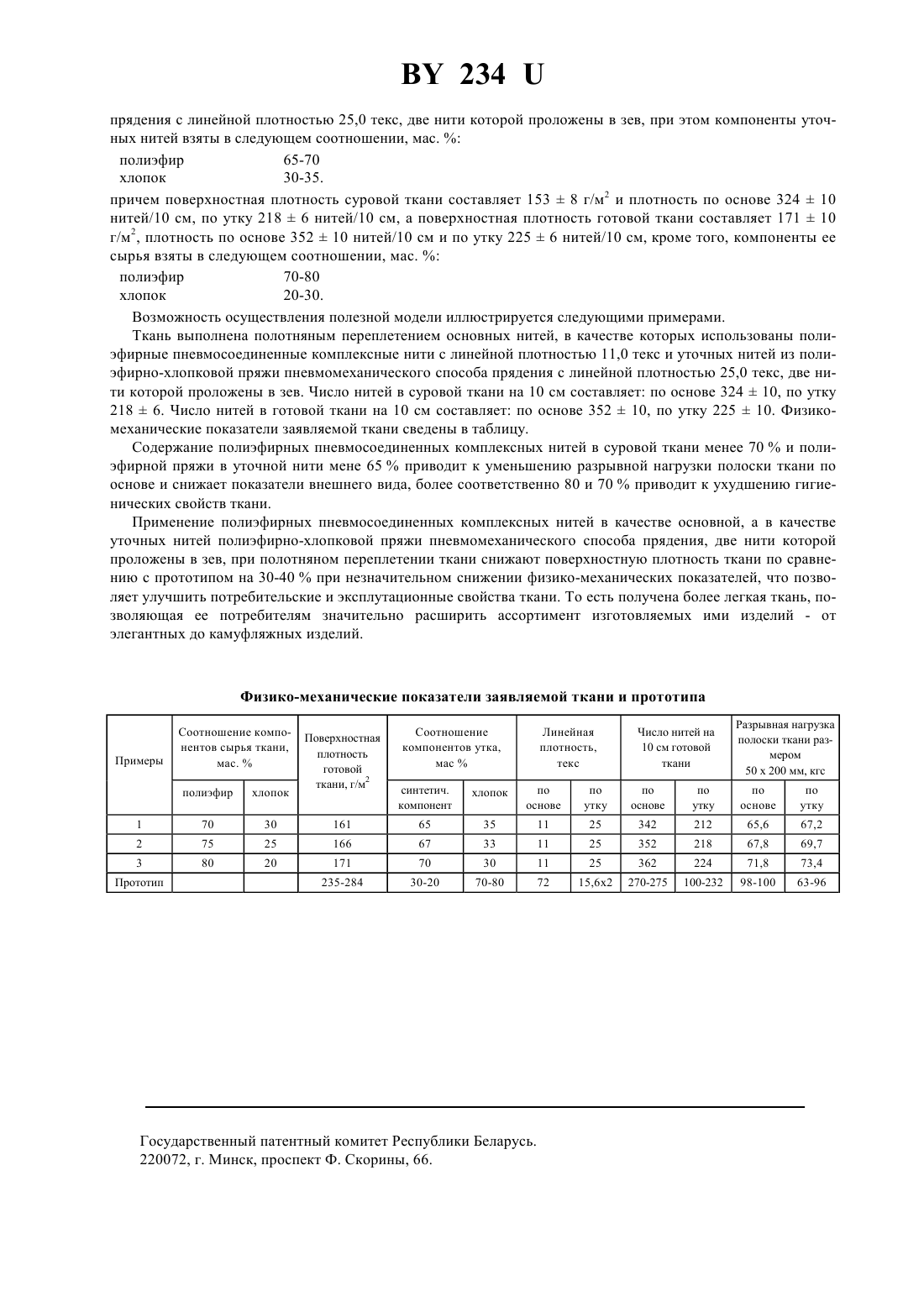

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Ткань, содержащая основные нити, переплетенные с уточными нитями, с содержанием как природных,так и синтетических волокон, отличающаяся тем, что при полотняном переплетении ткани в качестве основных использованы полиэфирные пневмосоединенные комплексные нити с линейной плотностью 11,0 текс, а в качестве уточных нитей использована полиэфирно-хлопковая пряжа пневмомеханического способа прядения с линейной плотностью 25,0 текс, две нити которой проложены в зев, при этом компоненты уточных нитей взяты в следующем соотношении, мас.полиэфир 65-70 хлопок 30-35. 2. Ткань по п. 1, отличающаяся тем, что поверхностная плотность суровой ткани составляет 1538 г/м 2 и плотность по основе 32410 нитей/10 см, по утку 2186 нитей/10 см. 3. Ткань по п. 1 или 2, отличающаяся тем, что поверхностная плотность готовой ткани составляет 17110 г/м 2, плотность по основе 35210 нитей/10 см, а по утку 2256 нитей/10 см. 4. Ткань по п. 1 или 2, или 3, отличающаяся тем, что компоненты ее сырья взяты в следующем соотношении, мас.полиэфир 70-80 хлопок 20-30. Полезная модель относится к текстильным материалам и касается тканей, предназначенных для изготовления верхней одежды. Наиболее близкой к заявляемой является ткань, содержащая хлопчатобумажные основные нити, переплетенные с синтетическими уточными нитями, в качестве которых использованы текстурированные нити эластик, при этом основные и уточные нити взяты в соотношении, мас.основные нити 70-80, уточные нити 30-20, причем полиамидная текстурированная нить эластик имеет линейную плотность 15,6 текс х 2 1. Однако известная ткань обладает относительно невысокими потребительскими свойствами. Задачей, на решение которой направлена заявляемая полезная модель, является повышение потребительских свойств ткани. Задача решена тем, что в ткани, содержащей основные нити, переплетенные с уточными нитями, с содержанием как природных, так и синтетических волокон, при полотняном переплетении ткани в качестве основных использованы полиэфирные пневмосоединенные комплексные нити с линейной плотностью 11,0 текс, а в качестве уточных нитей использована полиэфирно-хлопковая пряжа пневмомеханического способа 234 прядения с линейной плотностью 25,0 текс, две нити которой проложены в зев, при этом компоненты уточных нитей взяты в следующем соотношении, мас.полиэфир 65-70 хлопок 30-35. причем поверхностная плотность суровой ткани составляет 1538 г/м 2 и плотность по основе 32410 нитей/10 см, по утку 2186 нитей/10 см, а поверхностная плотность готовой ткани составляет 17110 г/м 2, плотность по основе 35210 нитей/10 см и по утку 2256 нитей/10 см, кроме того, компоненты ее сырья взяты в следующем соотношении, мас.полиэфир 70-80 хлопок 20-30. Возможность осуществления полезной модели иллюстрируется следующими примерами. Ткань выполнена полотняным переплетением основных нитей, в качестве которых использованы полиэфирные пневмосоединенные комплексные нити с линейной плотностью 11,0 текс и уточных нитей из полиэфирно-хлопковой пряжи пневмомеханического способа прядения с линейной плотностью 25,0 текс, две нити которой проложены в зев. Число нитей в суровой ткани на 10 см составляет по основе 32410, по утку 2186. Число нитей в готовой ткани на 10 см составляет по основе 35210, по утку 22510. Физикомеханические показатели заявляемой ткани сведены в таблицу. Содержание полиэфирных пневмосоединенных комплексных нитей в суровой ткани менее 70 и полиэфирной пряжи в уточной нити мене 65 приводит к уменьшению разрывной нагрузки полоски ткани по основе и снижает показатели внешнего вида, более соответственно 80 и 70 приводит к ухудшению гигиенических свойств ткани. Применение полиэфирных пневмосоединенных комплексных нитей в качестве основной, а в качестве уточных нитей полиэфирно-хлопковой пряжи пневмомеханического способа прядения, две нити которой проложены в зев, при полотняном переплетении ткани снижают поверхностную плотность ткани по сравнению с прототипом на 30-40 при незначительном снижении физико-механических показателей, что позволяет улучшить потребительские и эксплутационные свойства ткани. То есть получена более легкая ткань, позволяющая ее потребителям значительно расширить ассортимент изготовляемых ими изделий - от элегантных до камуфляжных изделий. Физико-механические показатели заявляемой ткани и прототипа Соотношение компонентов сырья ткани,мас.полиэфир Поверхностная плотность готовой ткани, г/м 2 Число нитей на 10 см готовой ткани Разрывная нагрузка полоски ткани размером 50 х 200 мм, кгс Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
