Устройство для исследования и контроля подлинности ценных бумаг и документов

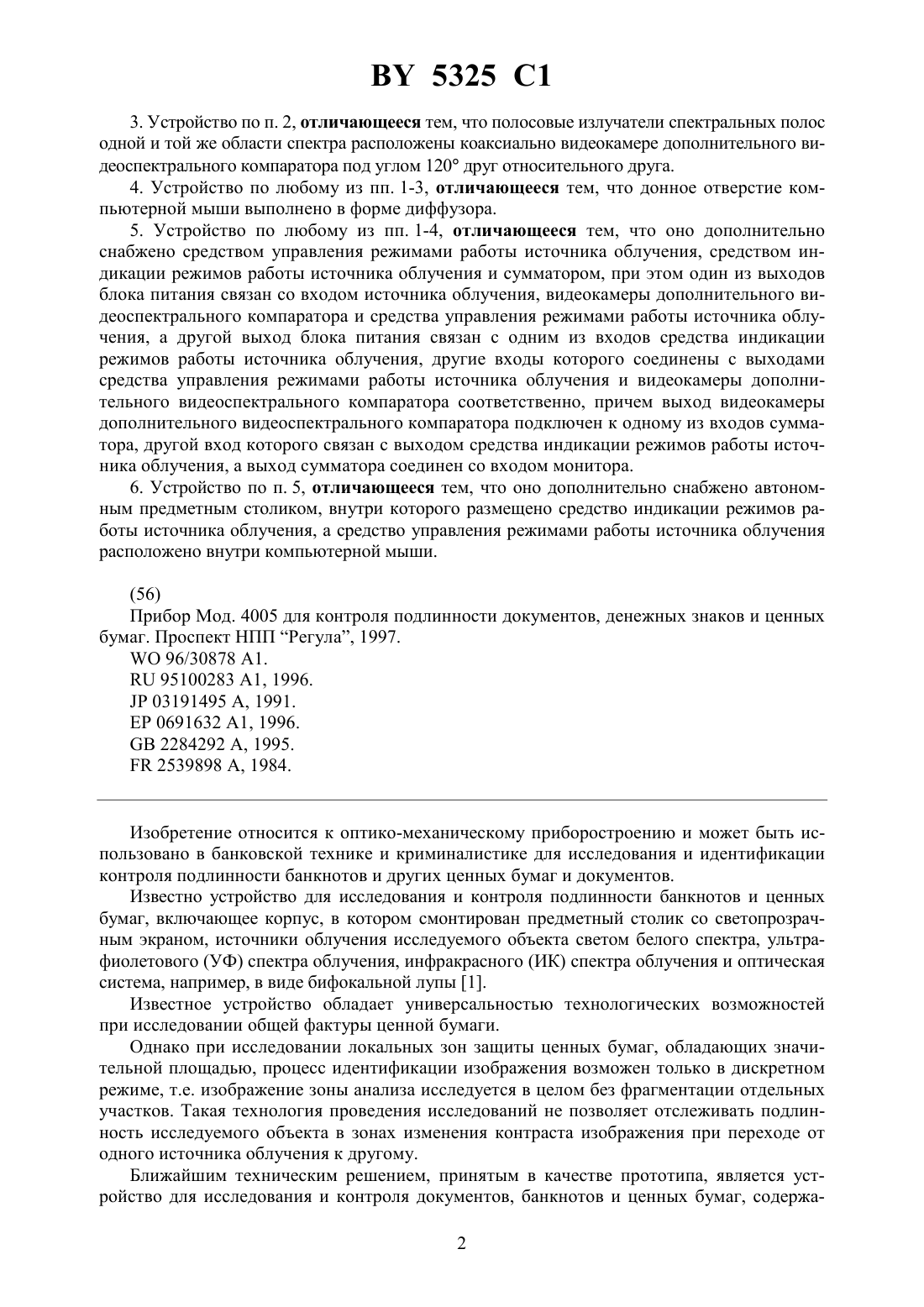

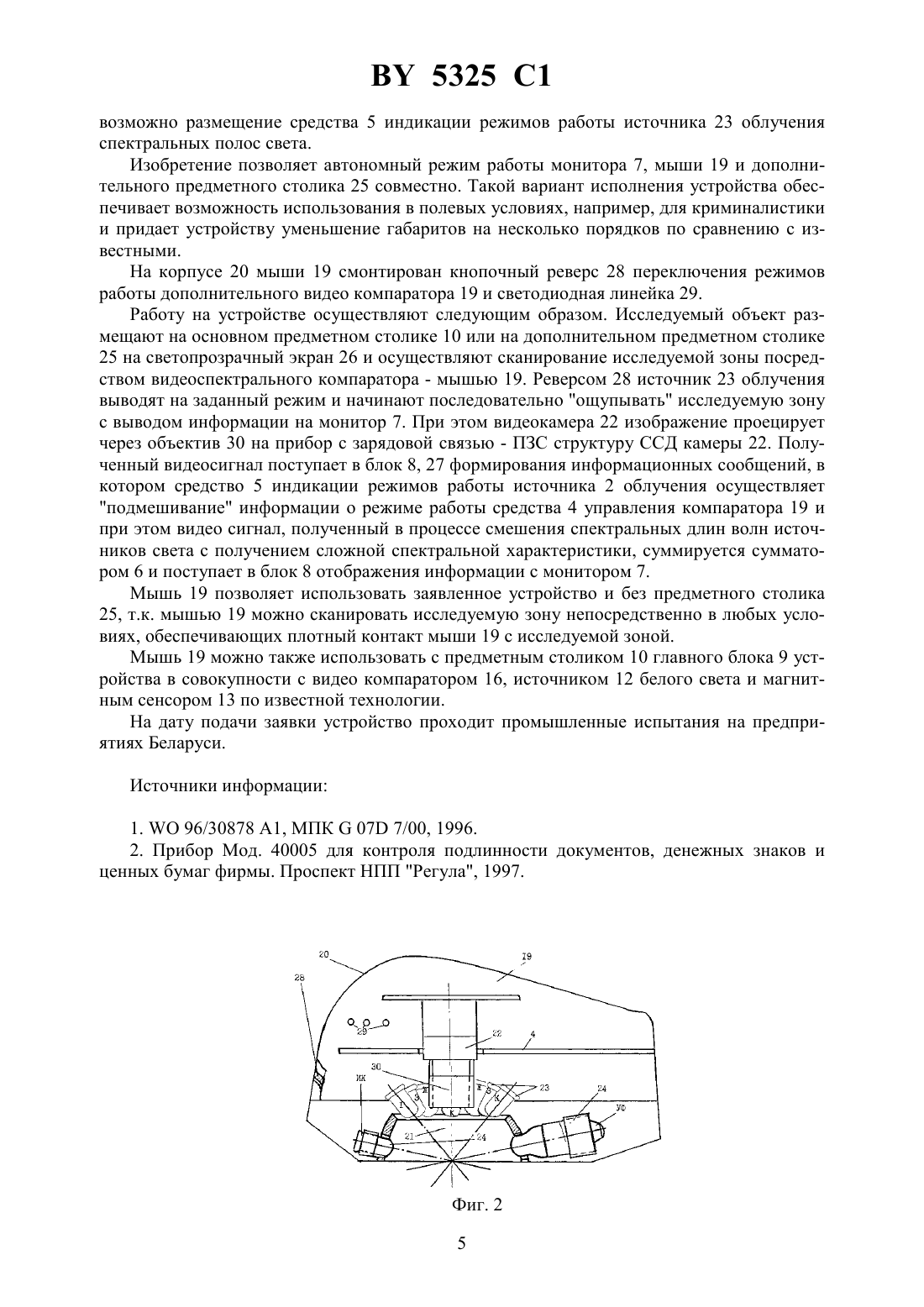

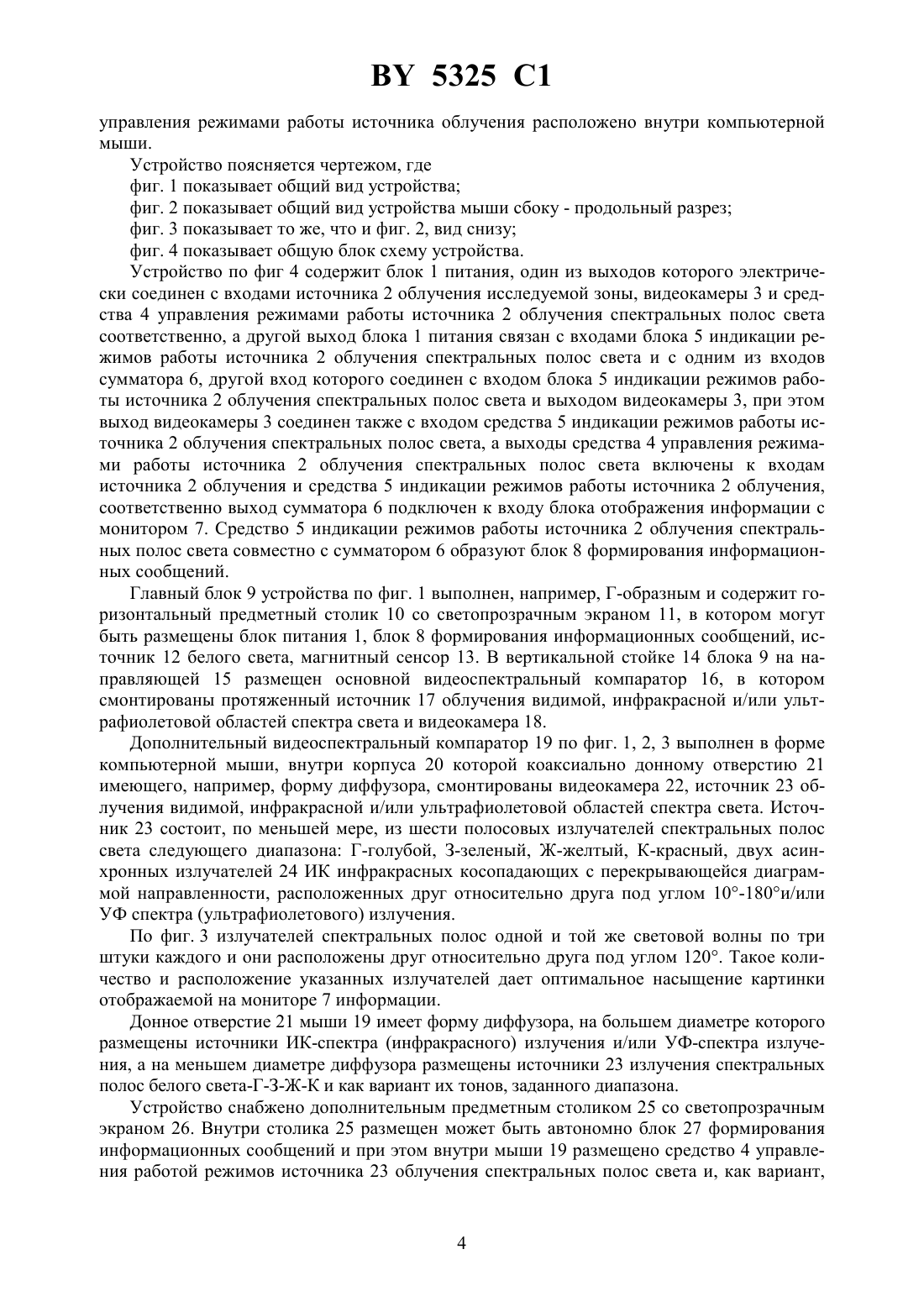

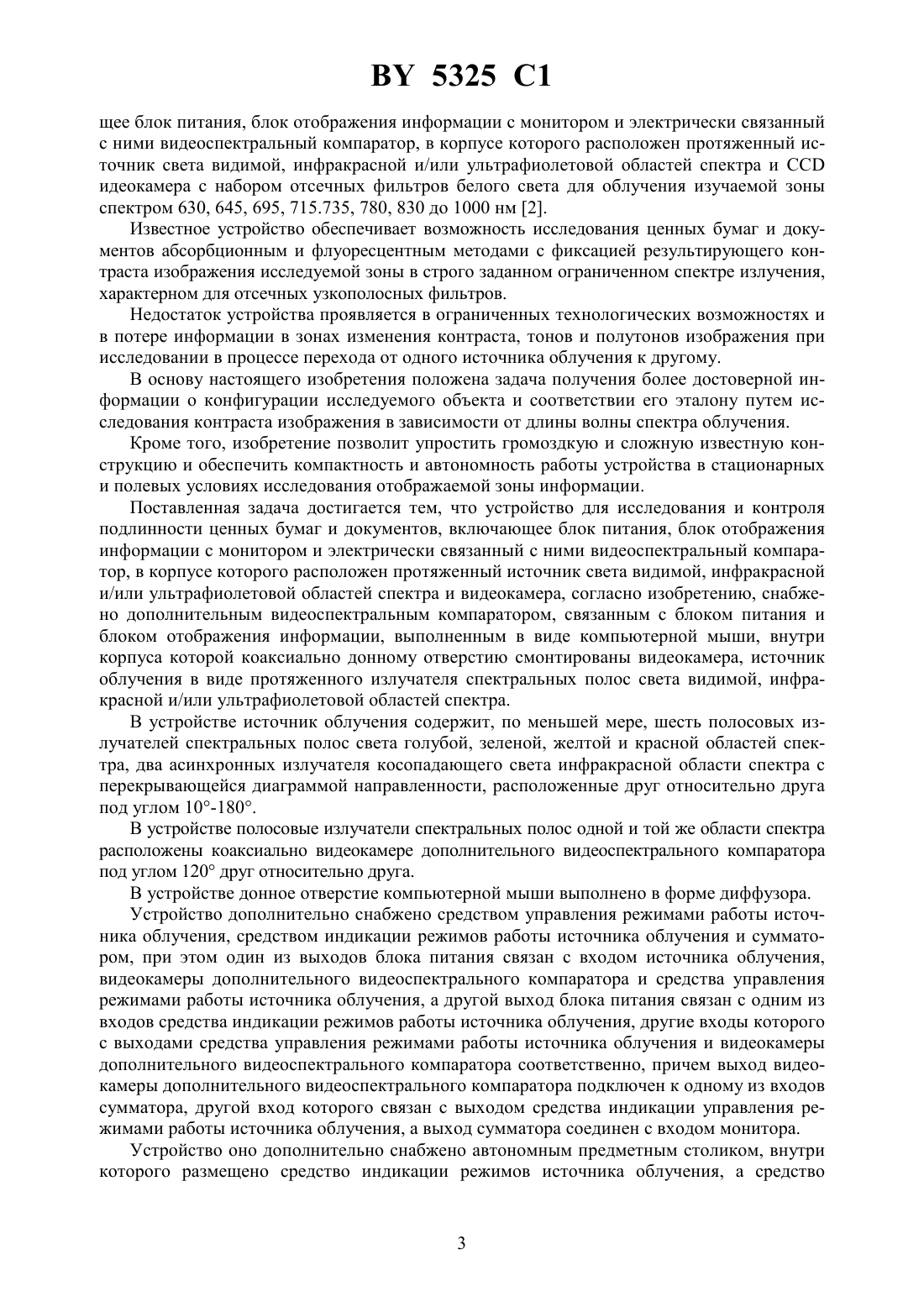

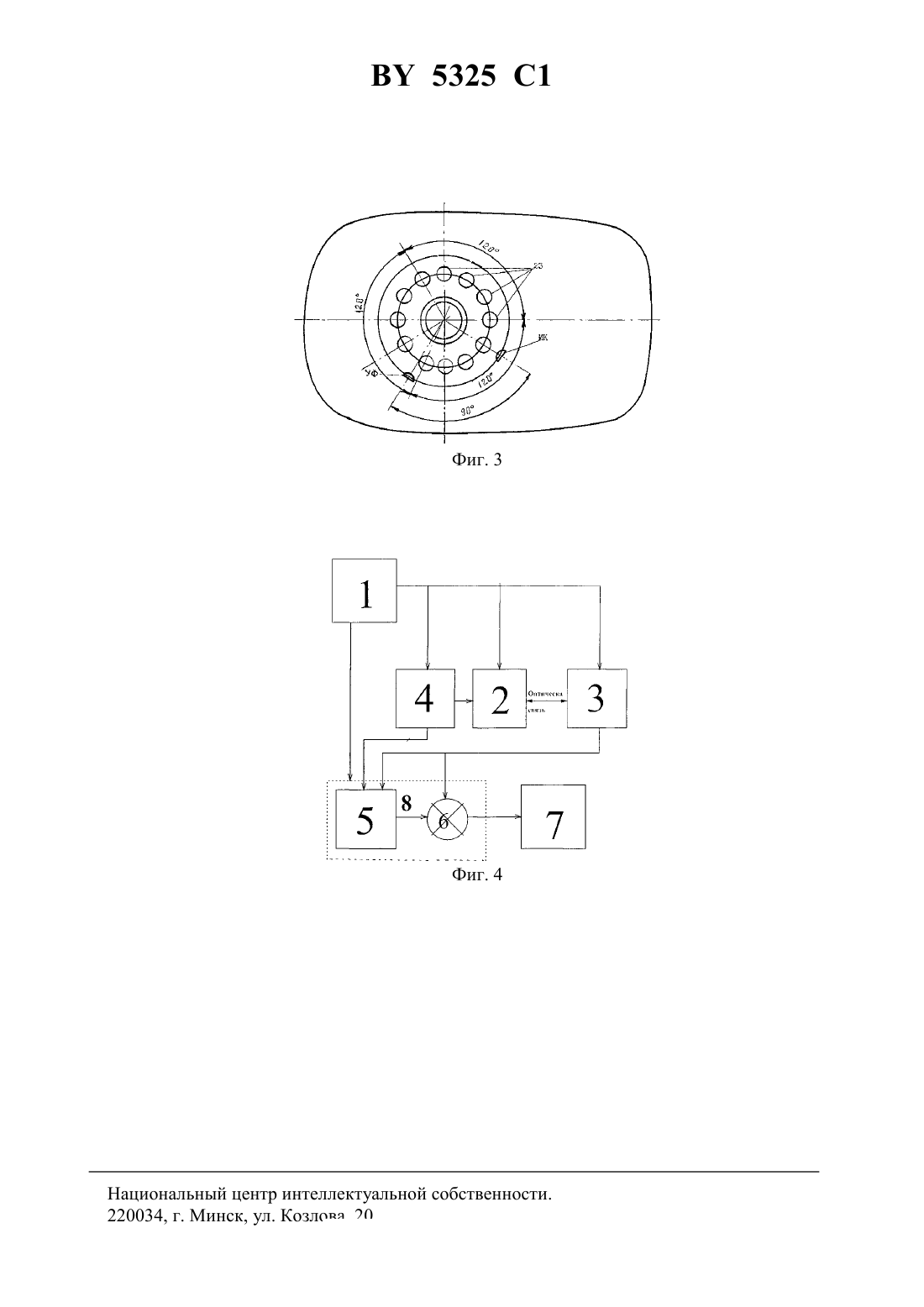

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ И КОНТРОЛЯ ПОДЛИННОСТИ ЦЕННЫХ БУМАГ И ДОКУМЕНТОВ(72) Авторы Шумский Иван Петрович Рогожинский Юрий Александрович Фирскин Сергей Геннадьевич(57) 1. Устройство для исследования и контроля подлинности ценных бумаг и документов,включающее блок питания, блок отображения информации с монитором и электрически связанный с ними видеоспектральный компаратор, в корпусе которого расположены протяженный источник света видимой, инфракрасной и/или ультрафиолетовой областей спектра и видеокамера, отличающееся тем, что оно снабжено дополнительным видеоспектральным компаратором, связанным с блоком питания и блоком отображения информации, выполненным в виде компьютерной мыши, внутри корпуса которой коаксиально донному отверстию смонтированы видеокамера, источник облучения в виде протяженного излучателя спектральных полос света видимой, инфракрасной и/или ультрафиолетовой областей спектра. 2. Устройство по п. 1, отличающееся тем, что источник облучения содержит, по меньшей мере, шесть полосовых излучателей спектральных полос света голубой, зеленой,желтой и красной областей спектра, два асинхронных излучателя косопадающего света инфракрасной области спектра с перекрывающейся диаграммой направленности, расположенных друг относительно друга под углом от 10 до 180. 5325 1 3. Устройство по п. 2, отличающееся тем, что полосовые излучатели спектральных полос одной и той же области спектра расположены коаксиально видеокамере дополнительного видеоспектрального компаратора под углом 120 друг относительного друга. 4. Устройство по любому из пп. 1-3, отличающееся тем, что донное отверстие компьютерной мыши выполнено в форме диффузора. 5. Устройство по любому из пп. 1-4, отличающееся тем, что оно дополнительно снабжено средством управления режимами работы источника облучения, средством индикации режимов работы источника облучения и сумматором, при этом один из выходов блока питания связан со входом источника облучения, видеокамеры дополнительного видеоспектрального компаратора и средства управления режимами работы источника облучения, а другой выход блока питания связан с одним из входов средства индикации режимов работы источника облучения, другие входы которого соединены с выходами средства управления режимами работы источника облучения и видеокамеры дополнительного видеоспектрального компаратора соответственно, причем выход видеокамеры дополнительного видеоспектрального компаратора подключен к одному из входов сумматора, другой вход которого связан с выходом средства индикации режимов работы источника облучения, а выход сумматора соединен со входом монитора. 6. Устройство по п. 5, отличающееся тем, что оно дополнительно снабжено автономным предметным столиком, внутри которого размещено средство индикации режимов работы источника облучения, а средство управления режимами работы источника облучения расположено внутри компьютерной мыши.(56) Прибор Мод. 4005 для контроля подлинности документов, денежных знаков и ценных бумаг. Проспект НПП Регула, 1997.96/30878 1.95100283 1, 1996.03191495 , 1991.0691632 1, 1996.2284292 , 1995.2539898 , 1984. Изобретение относится к оптико-механическому приборостроению и может быть использовано в банковской технике и криминалистике для исследования и идентификации контроля подлинности банкнотов и других ценных бумаг и документов. Известно устройство для исследования и контроля подлинности банкнотов и ценных бумаг, включающее корпус, в котором смонтирован предметный столик со светопрозрачным экраном, источники облучения исследуемого объекта светом белого спектра, ультрафиолетового (УФ) спектра облучения, инфракрасного (ИК) спектра облучения и оптическая система, например, в виде бифокальной лупы 1. Известное устройство обладает универсальностью технологических возможностей при исследовании общей фактуры ценной бумаги. Однако при исследовании локальных зон защиты ценных бумаг, обладающих значительной площадью, процесс идентификации изображения возможен только в дискретном режиме, т.е. изображение зоны анализа исследуется в целом без фрагментации отдельных участков. Такая технология проведения исследований не позволяет отслеживать подлинность исследуемого объекта в зонах изменения контраста изображения при переходе от одного источника облучения к другому. Ближайшим техническим решением, принятым в качестве прототипа, является устройство для исследования и контроля документов, банкнотов и ценных бумаг, содержа 2 5325 1 щее блок питания, блок отображения информации с монитором и электрически связанный с ними видеоспектральный компаратор, в корпусе которого расположен протяженный источник света видимой, инфракрасной и/или ультрафиолетовой областей спектра иидеокамера с набором отсечных фильтров белого света для облучения изучаемой зоны спектром 630, 645, 695, 715.735, 780, 830 до 1000 нм 2. Известное устройство обеспечивает возможность исследования ценных бумаг и документов абсорбционным и флуоресцентным методами с фиксацией результирующего контраста изображения исследуемой зоны в строго заданном ограниченном спектре излучения,характерном для отсечных узкополосных фильтров. Недостаток устройства проявляется в ограниченных технологических возможностях и в потере информации в зонах изменения контраста, тонов и полутонов изображения при исследовании в процессе перехода от одного источника облучения к другому. В основу настоящего изобретения положена задача получения более достоверной информации о конфигурации исследуемого объекта и соответствии его эталону путем исследования контраста изображения в зависимости от длины волны спектра облучения. Кроме того, изобретение позволит упростить громоздкую и сложную известную конструкцию и обеспечить компактность и автономность работы устройства в стационарных и полевых условиях исследования отображаемой зоны информации. Поставленная задача достигается тем, что устройство для исследования и контроля подлинности ценных бумаг и документов, включающее блок питания, блок отображения информации с монитором и электрически связанный с ними видеоспектральный компаратор, в корпусе которого расположен протяженный источник света видимой, инфракрасной и/или ультрафиолетовой областей спектра и видеокамера, согласно изобретению, снабжено дополнительным видеоспектральным компаратором, связанным с блоком питания и блоком отображения информации, выполненным в виде компьютерной мыши, внутри корпуса которой коаксиально донному отверстию смонтированы видеокамера, источник облучения в виде протяженного излучателя спектральных полос света видимой, инфракрасной и/или ультрафиолетовой областей спектра. В устройстве источник облучения содержит, по меньшей мере, шесть полосовых излучателей спектральных полос света голубой, зеленой, желтой и красной областей спектра, два асинхронных излучателя косопадающего света инфракрасной области спектра с перекрывающейся диаграммой направленности, расположенные друг относительно друга под углом 10-180. В устройстве полосовые излучатели спектральных полос одной и той же области спектра расположены коаксиально видеокамере дополнительного видеоспектрального компаратора под углом 120 друг относительно друга. В устройстве донное отверстие компьютерной мыши выполнено в форме диффузора. Устройство дополнительно снабжено средством управления режимами работы источника облучения, средством индикации режимов работы источника облучения и сумматором, при этом один из выходов блока питания связан с входом источника облучения,видеокамеры дополнительного видеоспектрального компаратора и средства управления режимами работы источника облучения, а другой выход блока питания связан с одним из входов средства индикации режимов работы источника облучения, другие входы которого с выходами средства управления режимами работы источника облучения и видеокамеры дополнительного видеоспектрального компаратора соответственно, причем выход видеокамеры дополнительного видеоспектрального компаратора подключен к одному из входов сумматора, другой вход которого связан с выходом средства индикации управления режимами работы источника облучения, а выход сумматора соединен с входом монитора. Устройство оно дополнительно снабжено автономным предметным столиком, внутри которого размещено средство индикации режимов источника облучения, а средство 5325 1 управления режимами работы источника облучения расположено внутри компьютерной мыши. Устройство поясняется чертежом, где фиг. 1 показывает общий вид устройства фиг. 2 показывает общий вид устройства мыши сбоку - продольный разрез фиг. 3 показывает то же, что и фиг. 2, вид снизу фиг. 4 показывает общую блок схему устройства. Устройство по фиг 4 содержит блок 1 питания, один из выходов которого электрически соединен с входами источника 2 облучения исследуемой зоны, видеокамеры 3 и средства 4 управления режимами работы источника 2 облучения спектральных полос света соответственно, а другой выход блока 1 питания связан с входами блока 5 индикации режимов работы источника 2 облучения спектральных полос света и с одним из входов сумматора 6, другой вход которого соединен с входом блока 5 индикации режимов работы источника 2 облучения спектральных полос света и выходом видеокамеры 3, при этом выход видеокамеры 3 соединен также с входом средства 5 индикации режимов работы источника 2 облучения спектральных полос света, а выходы средства 4 управления режимами работы источника 2 облучения спектральных полос света включены к входам источника 2 облучения и средства 5 индикации режимов работы источника 2 облучения,соответственно выход сумматора 6 подключен к входу блока отображения информации с монитором 7. Средство 5 индикации режимов работы источника 2 облучения спектральных полос света совместно с сумматором 6 образуют блок 8 формирования информационных сообщений. Главный блок 9 устройства по фиг. 1 выполнен, например, Г-образным и содержит горизонтальный предметный столик 10 со светопрозрачным экраном 11, в котором могут быть размещены блок питания 1, блок 8 формирования информационных сообщений, источник 12 белого света, магнитный сенсор 13. В вертикальной стойке 14 блока 9 на направляющей 15 размещен основной видеоспектральный компаратор 16, в котором смонтированы протяженный источник 17 облучения видимой, инфракрасной и/или ультрафиолетовой областей спектра света и видеокамера 18. Дополнительный видеоспектральный компаратор 19 по фиг. 1, 2, 3 выполнен в форме компьютерной мыши, внутри корпуса 20 которой коаксиально донному отверстию 21 имеющего, например, форму диффузора, смонтированы видеокамера 22, источник 23 облучения видимой, инфракрасной и/или ультрафиолетовой областей спектра света. Источник 23 состоит, по меньшей мере, из шести полосовых излучателей спектральных полос света следующего диапазона Г-голубой, З-зеленый, Ж-желтый, К-красный, двух асинхронных излучателей 24 ИК инфракрасных косопадающих с перекрывающейся диаграммой направленности, расположенных друг относительно друга под углом 10-180 и/или УФ спектра (ультрафиолетового) излучения. По фиг. 3 излучателей спектральных полос одной и той же световой волны по три штуки каждого и они расположены друг относительно друга под углом 120. Такое количество и расположение указанных излучателей дает оптимальное насыщение картинки отображаемой на мониторе 7 информации. Донное отверстие 21 мыши 19 имеет форму диффузора, на большем диаметре которого размещены источники ИК-спектра (инфракрасного) излучения и/или УФ-спектра излучения, а на меньшем диаметре диффузора размещены источники 23 излучения спектральных полос белого света-Г-З-Ж-К и как вариант их тонов, заданного диапазона. Устройство снабжено дополнительным предметным столиком 25 со светопрозрачным экраном 26. Внутри столика 25 размещен может быть автономно блок 27 формирования информационных сообщений и при этом внутри мыши 19 размещено средство 4 управления работой режимов источника 23 облучения спектральных полос света и, каквариант, 4 5325 1 возможно размещение средства 5 индикации режимов работы источника 23 облучения спектральных полос света. Изобретение позволяет автономный режим работы монитора 7, мыши 19 и дополнительного предметного столика 25 совместно. Такой вариант исполнения устройства обеспечивает возможность использования в полевых условиях, например, для криминалистики и придает устройству уменьшение габаритов на несколько порядков по сравнению с известными. На корпусе 20 мыши 19 смонтирован кнопочный реверс 28 переключения режимов работы дополнительного видео компаратора 19 и светодиодная линейка 29. Работу на устройстве осуществляют следующим образом. Исследуемый объект размещают на основном предметном столике 10 или на дополнительном предметном столике 25 на светопрозрачный экран 26 и осуществляют сканирование исследуемой зоны посредством видеоспектрального компаратора - мышью 19. Реверсом 28 источник 23 облучения выводят на заданный режим и начинают последовательно ощупывать исследуемую зону с выводом информации на монитор 7. При этом видеокамера 22 изображение проецирует через объектив 30 на прибор с зарядовой связью - ПЗС структуру ССД камеры 22. Полученный видеосигнал поступает в блок 8, 27 формирования информационных сообщений, в котором средство 5 индикации режимов работы источника 2 облучения осуществляет подмешивание информации о режиме работы средства 4 управления компаратора 19 и при этом видео сигнал, полученный в процессе смешения спектральных длин волн источников света с получением сложной спектральной характеристики, суммируется сумматором 6 и поступает в блок 8 отображения информации с монитором 7. Мышь 19 позволяет использовать заявленное устройство и без предметного столика 25, т.к. мышью 19 можно сканировать исследуемую зону непосредственно в любых условиях, обеспечивающих плотный контакт мыши 19 с исследуемой зоной. Мышь 19 можно также использовать с предметным столиком 10 главного блока 9 устройства в совокупности с видео компаратором 16, источником 12 белого света и магнитным сенсором 13 по известной технологии. На дату подачи заявки устройство проходит промышленные испытания на предприятиях Беларуси. Источники информации 1.96/30878 1, МПК 07 7/00, 1996. 2. Прибор Мод. 40005 для контроля подлинности документов, денежных знаков и ценных бумаг фирмы. Проспект НПП Регула, 1997. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
