Устройство для идентификации ценных бумаг

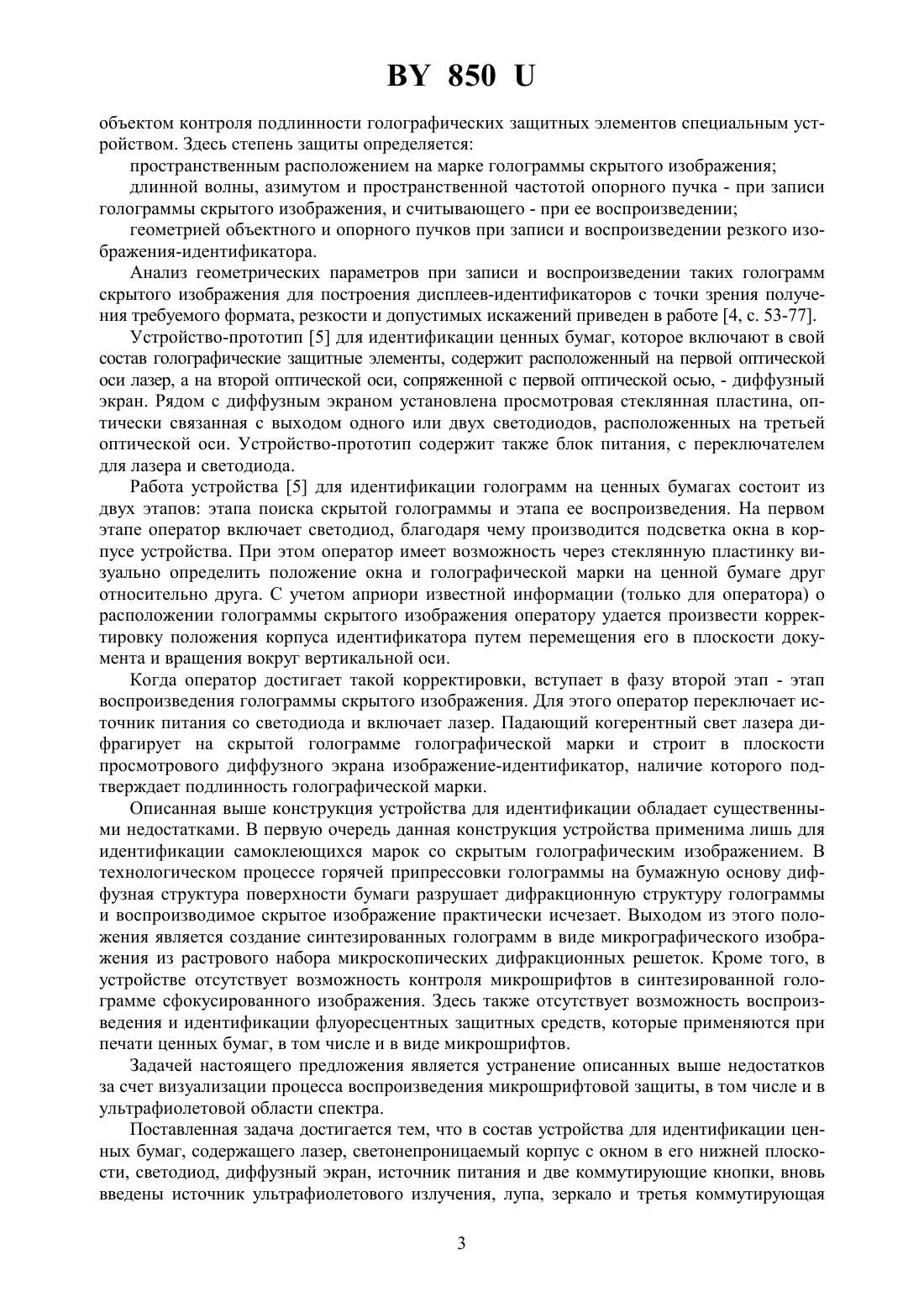

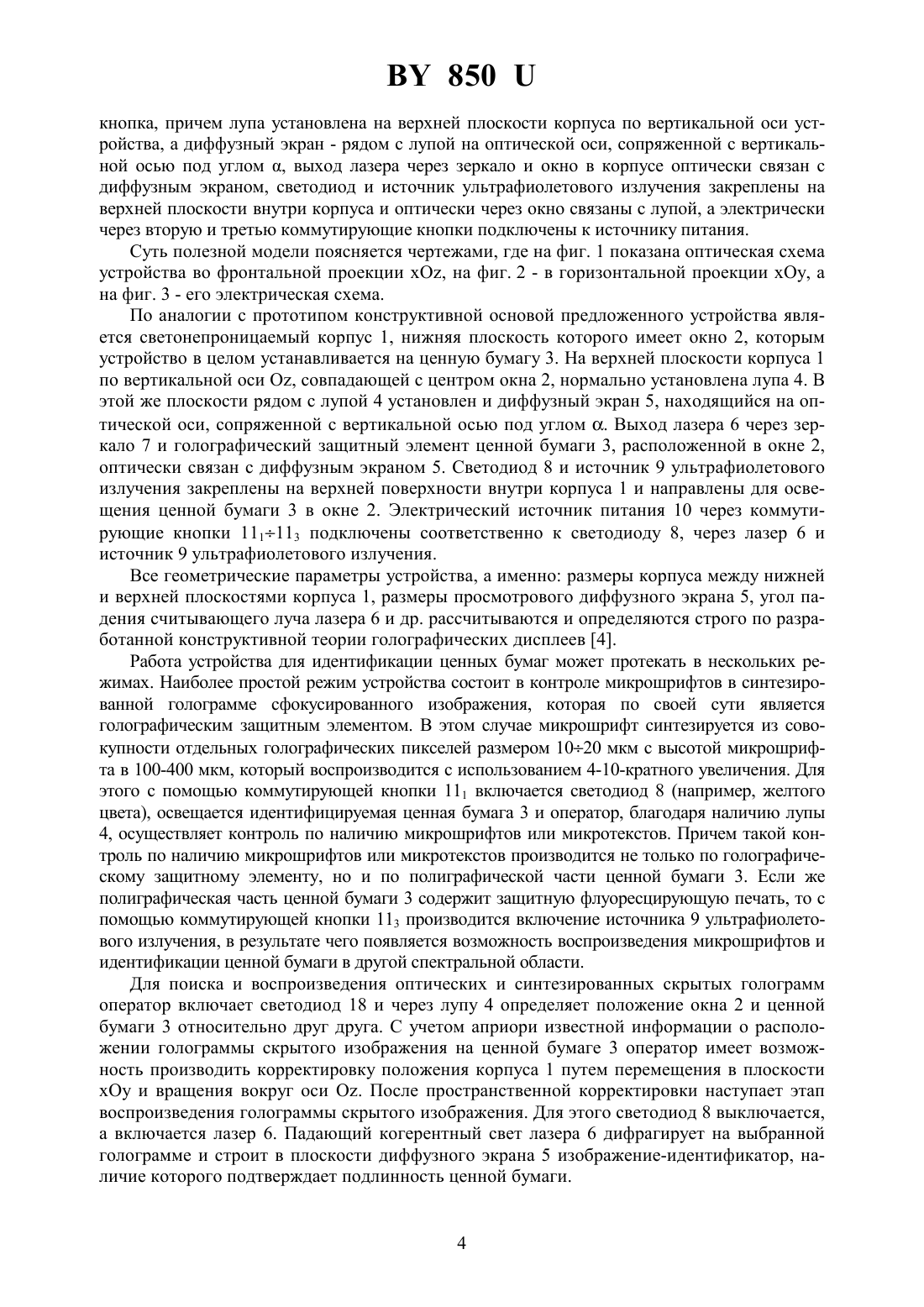

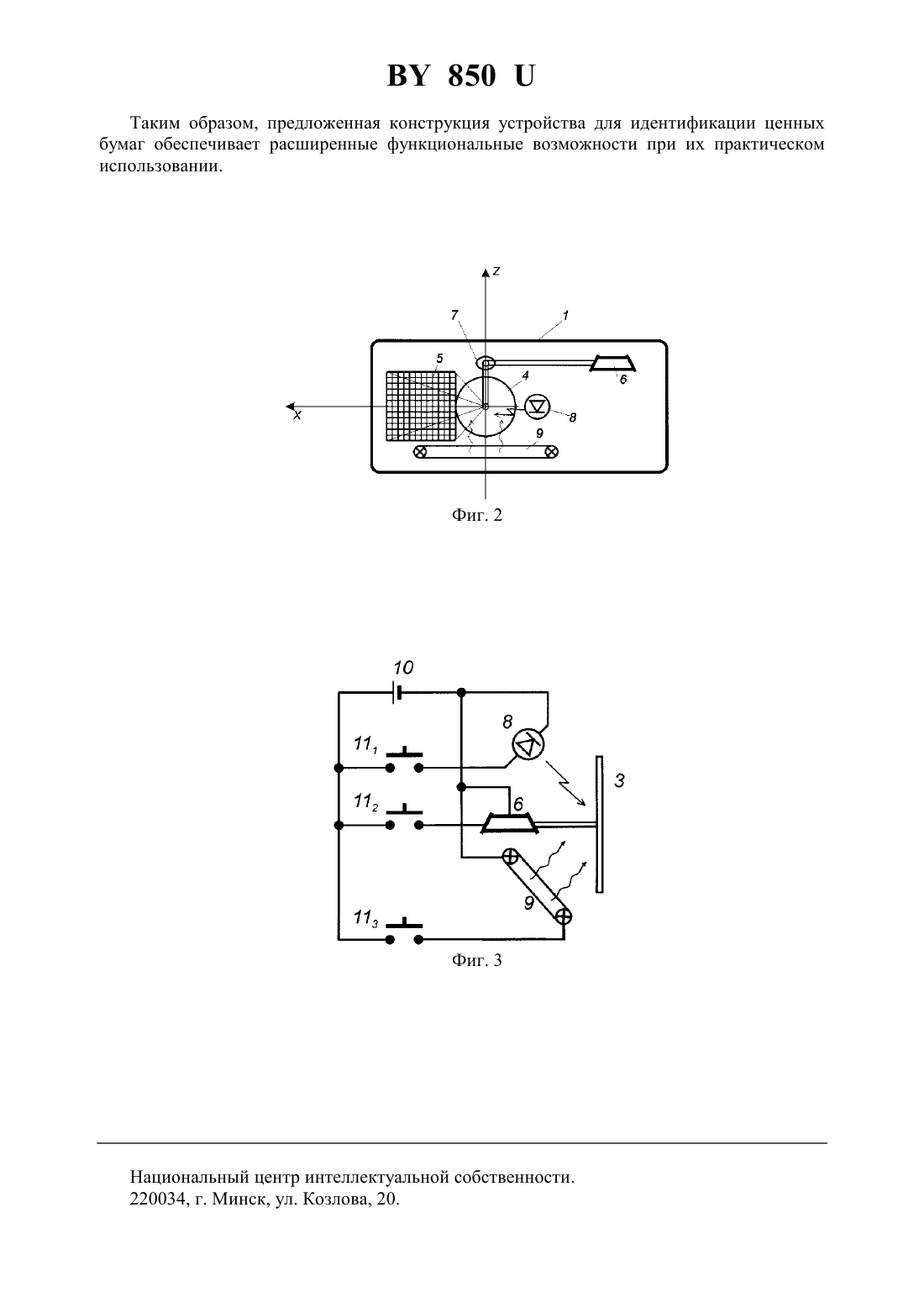

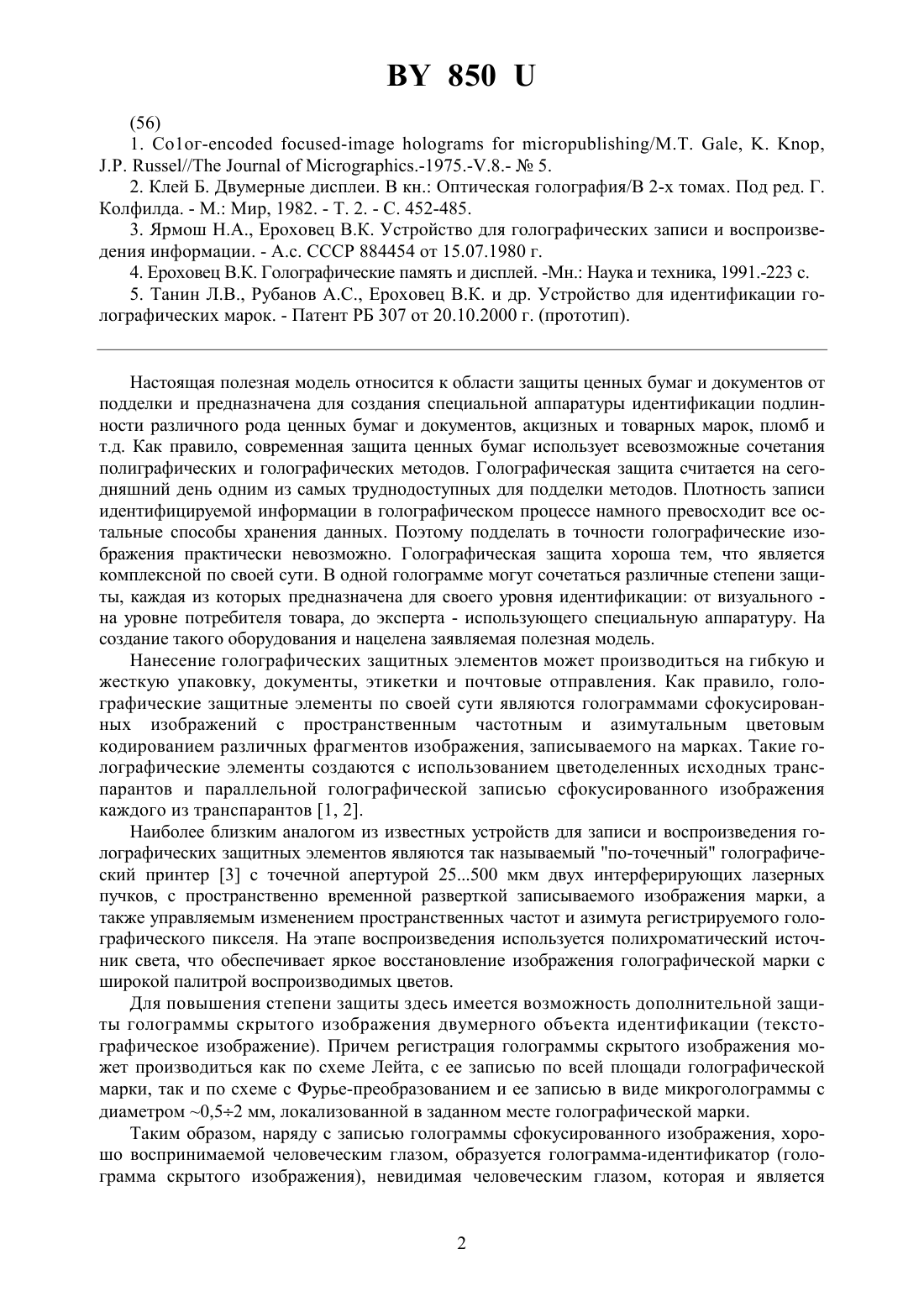

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИДЕНТИФИКАЦИИ ЦЕННЫХ БУМАГ(71) Заявитель ООО Магия света(72) Авторы Танин Леонид Викторович Рубанов Александр Сергеевич Ероховец Валерий Константинович Бурский Вячеслав Александрович Рыжечкин Сергей Александрович Маникало Валентин Валерьянович Моисеенко Петр Васильевич Кислухин Сергей Владимирович Шевцов Виктор Аркадьевич Боровков Геннадий Иванович Маслаков Вячеслав Николаевич Чашевич Анатолий Иванович Амбарян Вартан Георгиевич(73) Патентообладатель ООО Магия света(57) Устройство для идентификации ценных бумаг, содержащее светонепроницаемый корпус с окном в его нижней плоскости, лазер, светодиод, диффузный экран, источник питания и две коммутирующие кнопки, отличающееся тем. что в состав устройства введены источник ультрафиолетового излучения, лупа, зеркало и третья коммутирующая кнопка,причем лупа установлена на верхней плоскости корпуса нормально по вертикальной оси устройства, а диффузный экран - рядом с лупой на оптической оси, сопряженной с вертикальной осью под углом , выход лазера через зеркало и окно в корпусе оптически связан с диффузным экраном, светодиод и источник ультрафиолетового излучения закреплены на верхней плоскости внутри корпуса и оптически через окно связаны с лупой, а электрически через вторую и третью коммутирующие кнопку питания.(56) 1. Со 1 ог-есое -/ , . , //.-1975.-.8.-5. 2. Клей Б. Двумерные дисплеи. В кн. Оптическая голография/В 2-х томах. Под ред. Г. Колфилда. - М. Мир, 1982. - Т. 2. - С. 452-485. 3. Ярмош Н.А., Ероховец В.К. Устройство для голографических записи и воспроизведения информации. - А.с. СССР 884454 от 15.07.1980 г. 4. Ероховец В.К. Голографические память и дисплей. -Мн. Наука и техника, 1991.-223 с. 5. Танин Л.В., Рубанов А.С., Ероховец В.К. и др. Устройство для идентификации голографических марок. - Патент РБ 307 от 20.10.2000 г. (прототип). Настоящая полезная модель относится к области защиты ценных бумаг и документов от подделки и предназначена для создания специальной аппаратуры идентификации подлинности различного рода ценных бумаг и документов, акцизных и товарных марок, пломб и т.д. Как правило, современная защита ценных бумаг использует всевозможные сочетания полиграфических и голографических методов. Голографическая защита считается на сегодняшний день одним из самых труднодоступных для подделки методов. Плотность записи идентифицируемой информации в голографическом процессе намного превосходит все остальные способы хранения данных. Поэтому подделать в точности голографические изображения практически невозможно. Голографическая защита хороша тем, что является комплексной по своей сути. В одной голограмме могут сочетаться различные степени защиты, каждая из которых предназначена для своего уровня идентификации от визуального на уровне потребителя товара, до эксперта - использующего специальную аппаратуру. На создание такого оборудования и нацелена заявляемая полезная модель. Нанесение голографических защитных элементов может производиться на гибкую и жесткую упаковку, документы, этикетки и почтовые отправления. Как правило, голографические защитные элементы по своей сути являются голограммами сфокусированных изображений с пространственным частотным и азимутальным цветовым кодированием различных фрагментов изображения, записываемого на марках. Такие голографические элементы создаются с использованием цветоделенных исходных транспарантов и параллельной голографической записью сфокусированного изображения каждого из транспарантов 1, 2. Наиболее близким аналогом из известных устройств для записи и воспроизведения голографических защитных элементов являются так называемый по-точечный голографический принтер 3 с точечной апертурой 25500 мкм двух интерферирующих лазерных пучков, с пространственно временной разверткой записываемого изображения марки, а также управляемым изменением пространственных частот и азимута регистрируемого голографического пикселя. На этапе воспроизведения используется полихроматический источник света, что обеспечивает яркое восстановление изображения голографической марки с широкой палитрой воспроизводимых цветов. Для повышения степени защиты здесь имеется возможность дополнительной защиты голограммы скрытого изображения двумерного объекта идентификации (текстографическое изображение). Причем регистрация голограммы скрытого изображения может производиться как по схеме Лейта, с ее записью по всей площади голографической марки, так и по схеме с Фурье-преобразованием и ее записью в виде микроголограммы с диаметром 0,52 мм, локализованной в заданном месте голографической марки. Таким образом, наряду с записью голограммы сфокусированного изображения, хорошо воспринимаемой человеческим глазом, образуется голограмма-идентификатор (голограмма скрытого изображения), невидимая человеческим глазом, которая и является 850 объектом контроля подлинности голографических защитных элементов специальным устройством. Здесь степень защиты определяется пространственным расположением на марке голограммы скрытого изображения длинной волны, азимутом и пространственной частотой опорного пучка - при записи голограммы скрытого изображения, и считывающего - при ее воспроизведении геометрией объектного и опорного пучков при записи и воспроизведении резкого изображения-идентификатора. Анализ геометрических параметров при записи и воспроизведении таких голограмм скрытого изображения для построения дисплеев-идентификаторов с точки зрения получения требуемого формата, резкости и допустимых искажений приведен в работе 4, с. 53-77. Устройство-прототип 5 для идентификации ценных бумаг, которое включают в свой состав голографические защитные элементы, содержит расположенный на первой оптической оси лазер, а на второй оптической оси, сопряженной с первой оптической осью, - диффузный экран. Рядом с диффузным экраном установлена просмотровая стеклянная пластина, оптически связанная с выходом одного или двух светодиодов, расположенных на третьей оптической оси. Устройство-прототип содержит также блок питания, с переключателем для лазера и светодиода. Работа устройства 5 для идентификации голограмм на ценных бумагах состоит из двух этапов этапа поиска скрытой голограммы и этапа ее воспроизведения. На первом этапе оператор включает светодиод, благодаря чему производится подсветка окна в корпусе устройства. При этом оператор имеет возможность через стеклянную пластинку визуально определить положение окна и голографической марки на ценной бумаге друг относительно друга. С учетом априори известной информации (только для оператора) о расположении голограммы скрытого изображения оператору удается произвести корректировку положения корпуса идентификатора путем перемещения его в плоскости документа и вращения вокруг вертикальной оси. Когда оператор достигает такой корректировки, вступает в фазу второй этап - этап воспроизведения голограммы скрытого изображения. Для этого оператор переключает источник питания со светодиода и включает лазер. Падающий когерентный свет лазера дифрагирует на скрытой голограмме голографической марки и строит в плоскости просмотрового диффузного экрана изображение-идентификатор, наличие которого подтверждает подлинность голографической марки. Описанная выше конструкция устройства для идентификации обладает существенными недостатками. В первую очередь данная конструкция устройства применима лишь для идентификации самоклеющихся марок со скрытым голографическим изображением. В технологическом процессе горячей припрессовки голограммы на бумажную основу диффузная структура поверхности бумаги разрушает дифракционную структуру голограммы и воспроизводимое скрытое изображение практически исчезает. Выходом из этого положения является создание синтезированных голограмм в виде микрографического изображения из растрового набора микроскопических дифракционных решеток. Кроме того, в устройстве отсутствует возможность контроля микрошрифтов в синтезированной голограмме сфокусированного изображения. Здесь также отсутствует возможность воспроизведения и идентификации флуоресцентных защитных средств, которые применяются при печати ценных бумаг, в том числе и в виде микрошрифтов. Задачей настоящего предложения является устранение описанных выше недостатков за счет визуализации процесса воспроизведения микрошрифтовой защиты, в том числе и в ультрафиолетовой области спектра. Поставленная задача достигается тем, что в состав устройства для идентификации ценных бумаг, содержащего лазер, светонепроницаемый корпус с окном в его нижней плоскости, светодиод, диффузный экран, источник питания и две коммутирующие кнопки, вновь введены источник ультрафиолетового излучения, лупа, зеркало и третья коммутирующая 3 850 кнопка, причем лупа установлена на верхней плоскости корпуса по вертикальной оси устройства, а диффузный экран - рядом с лупой на оптической оси, сопряженной с вертикальной осью под углом , выход лазера через зеркало и окно в корпусе оптически связан с диффузным экраном, светодиод и источник ультрафиолетового излучения закреплены на верхней плоскости внутри корпуса и оптически через окно связаны с лупой, а электрически через вторую и третью коммутирующие кнопки подключены к источнику питания. Суть полезной модели поясняется чертежами, где на фиг. 1 показана оптическая схема устройства во фронтальной проекции , на фиг. 2 - в горизонтальной проекции О, а на фиг. 3 - его электрическая схема. По аналогии с прототипом конструктивной основой предложенного устройства является светонепроницаемый корпус 1, нижняя плоскость которого имеет окно 2, которым устройство в целом устанавливается на ценную бумагу 3. На верхней плоскости корпуса 1 по вертикальной оси О, совпадающей с центром окна 2, нормально установлена лупа 4. В этой же плоскости рядом с лупой 4 установлен и диффузный экран 5, находящийся на оптической оси, сопряженной с вертикальной осью под углом . Выход лазера 6 через зеркало 7 и голографический защитный элемент ценной бумаги 3, расположенной в окне 2,оптически связан с диффузным экраном 5. Светодиод 8 и источник 9 ультрафиолетового излучения закреплены на верхней поверхности внутри корпуса 1 и направлены для освещения ценной бумаги 3 в окне 2. Электрический источник питания 10 через коммутирующие кнопки 111113 подключены соответственно к светодиоду 8, через лазер 6 и источник 9 ультрафиолетового излучения. Все геометрические параметры устройства, а именно размеры корпуса между нижней и верхней плоскостями корпуса 1, размеры просмотрового диффузного экрана 5, угол падения считывающего луча лазера 6 и др. рассчитываются и определяются строго по разработанной конструктивной теории голографических дисплеев 4. Работа устройства для идентификации ценных бумаг может протекать в нескольких режимах. Наиболее простой режим устройства состоит в контроле микрошрифтов в синтезированной голограмме сфокусированного изображения, которая по своей сути является голографическим защитным элементом. В этом случае микрошрифт синтезируется из совокупности отдельных голографических пикселей размером 1020 мкм с высотой микрошрифта в 100-400 мкм, который воспроизводится с использованием 4-10-кратного увеличения. Для этого с помощью коммутирующей кнопки 111 включается светодиод 8 (например, желтого цвета), освещается идентифицируемая ценная бумага 3 и оператор, благодаря наличию лупы 4, осуществляет контроль по наличию микрошрифтов или микротекстов. Причем такой контроль по наличию микрошрифтов или микротекстов производится не только по голографическому защитному элементу, но и по полиграфической части ценной бумаги 3. Если же полиграфическая часть ценной бумаги 3 содержит защитную флуоресцирующую печать, то с помощью коммутирующей кнопки 113 производится включение источника 9 ультрафиолетового излучения, в результате чего появляется возможность воспроизведения микрошрифтов и идентификации ценной бумаги в другой спектральной области. Для поиска и воспроизведения оптических и синтезированных скрытых голограмм оператор включает светодиод 18 и через лупу 4 определяет положение окна 2 и ценной бумаги 3 относительно друг друга. С учетом априори известной информации о расположении голограммы скрытого изображения на ценной бумаге 3 оператор имеет возможность производить корректировку положения корпуса 1 путем перемещения в плоскости О и вращения вокруг оси О. После пространственной корректировки наступает этап воспроизведения голограммы скрытого изображения. Для этого светодиод 8 выключается,а включается лазер 6. Падающий когерентный свет лазера 6 дифрагирует на выбранной голограмме и строит в плоскости диффузного экрана 5 изображение-идентификатор, наличие которого подтверждает подлинность ценной бумаги. 4 850 Таким образом, предложенная конструкция устройства для идентификации ценных бумаг обеспечивает расширенные функциональные возможности при их практическом использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
