Полидисульфид гидразида 2-окси-3-нафтойной кислоты в качестве светостабилизатора полиэтилена

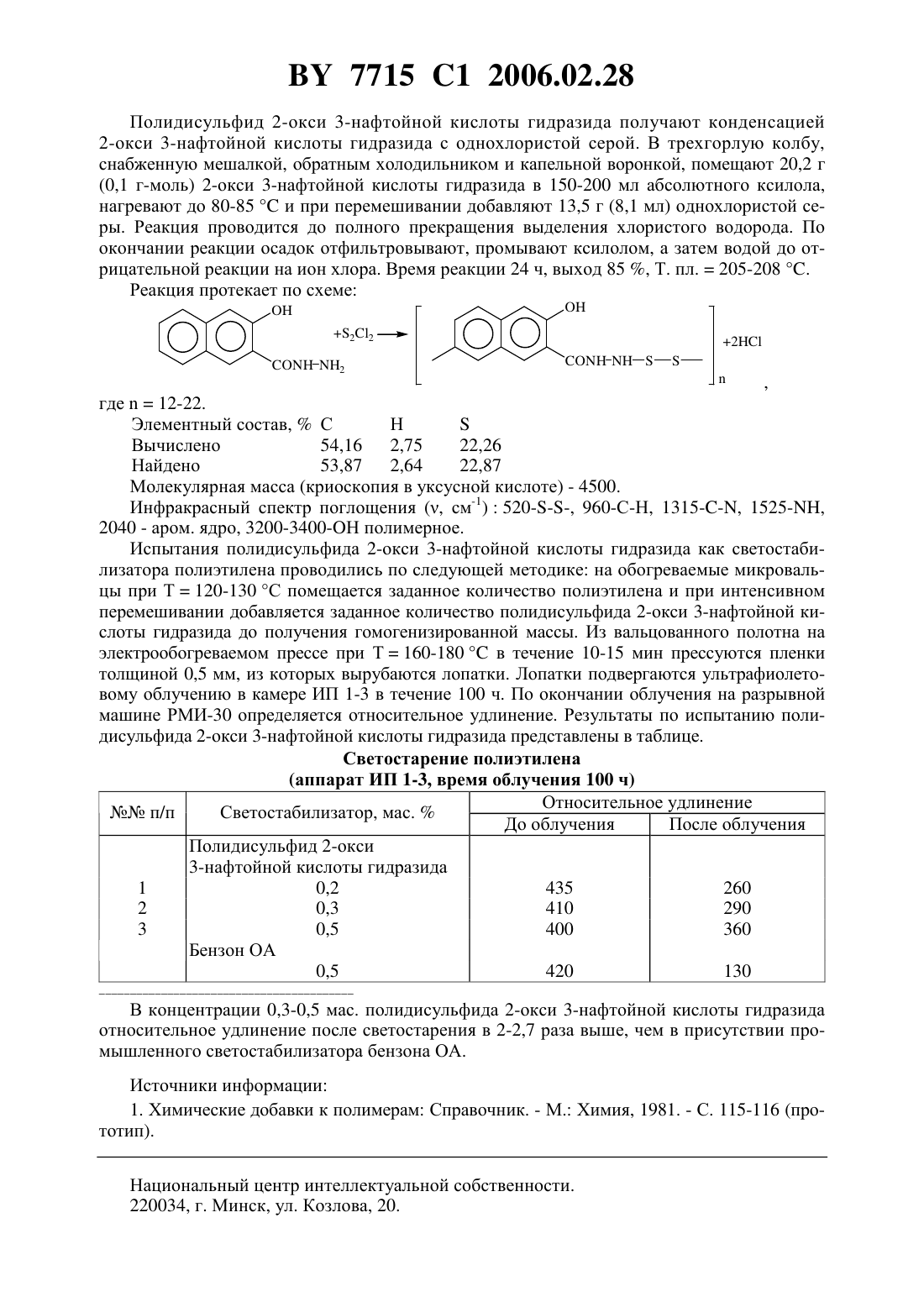

(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Яценко Валентина Владимировна Кочеткова Юлия Валерьевна Липницкий Сергей Петрович Скурко Ольга Федоровна(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет, Изобретение относится к области светостабилизаторов полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена в процессе светостарения или их снижению в значительно меньшей степени, чем без светостабилизаторов. В качестве светостабилизатора полиэтилена широко применяется 4-алкокси 2-гидроксибензофенон (бензон ОА) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия светостабилизатора полиэтилена. Задача решается использованием в качестве светостабилизатора полиэтилена полидисульфида 2-окси 3-нафтойной кислоты гидразида формулы,7715 1 2006.02.28 Полидисульфид 2-окси 3-нафтойной кислоты гидразида получают конденсацией 2-окси 3-нафтойной кислоты гидразида с однохлористой серой. В трехгорлую колбу,снабженную мешалкой, обратным холодильником и капельной воронкой, помещают 20,2 г(0,1 г-моль) 2-окси 3-нафтойной кислоты гидразида в 150-200 мл абсолютного ксилола,нагревают до 80-85 и при перемешивании добавляют 13,5 г (8,1 мл) однохлористой серы. Реакция проводится до полного прекращения выделения хлористого водорода. По окончании реакции осадок отфильтровывают, промывают ксилолом, а затем водой до отрицательной реакции на ион хлора. Время реакции 24 ч, выход 85 , Т. пл.205-208 . Реакция протекает по схеме Вычислено 54,16 2,75 22,26 Найдено 53,87 2,64 22,87 Молекулярная масса (криоскопия в уксусной кислоте) - 4500. Инфракрасный спектр поглощения (, см-1)520, 960-С-Н, 1315, 1525-,2040 - аром. ядро, 3200-3400-Н полимерное. Испытания полидисульфида 2-окси 3-нафтойной кислоты гидразида как светостабилизатора полиэтилена проводились по следующей методике на обогреваемые микровальцы при Т 120-130 С помещается заданное количество полиэтилена и при интенсивном перемешивании добавляется заданное количество полидисульфида 2-окси 3-нафтойной кислоты гидразида до получения гомогенизированной массы. Из вальцованного полотна на электрообогреваемом прессе при Т 160-180 в течение 10-15 мин прессуются пленки толщиной 0,5 мм, из которых вырубаются лопатки. Лопатки подвергаются ультрафиолетовому облучению в камере ИП 1-3 в течение 100 ч. По окончании облучения на разрывной машине РМИ-30 определяется относительное удлинение. Результаты по испытанию полидисульфида 2-окси 3-нафтойной кислоты гидразида представлены в таблице. Светостарение полиэтилена(аппарат ИП 1-3, время облучения 100 ч) Относительное удлинениеп/п Светостабилизатор, мас.До облучения После облучения Полидисульфид 2-окси 3-нафтойной кислоты гидразида 1 0,2 435 260 2 0,3 410 290 3 0,5 400 360 Бензон ОА 0,5 420 130 В концентрации 0,3-0,5 мас. полидисульфида 2-окси 3-нафтойной кислоты гидразида относительное удлинение после светостарения в 2-2,7 раза выше, чем в присутствии промышленного светостабилизатора бензона ОА. Источники информации 1. Химические добавки к полимерам Справочник. - М. Химия, 1981. - С. 115-116 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
