Cамоблокирующая сочленяющая конструкция для присоединения арматуры к профилированным элементам

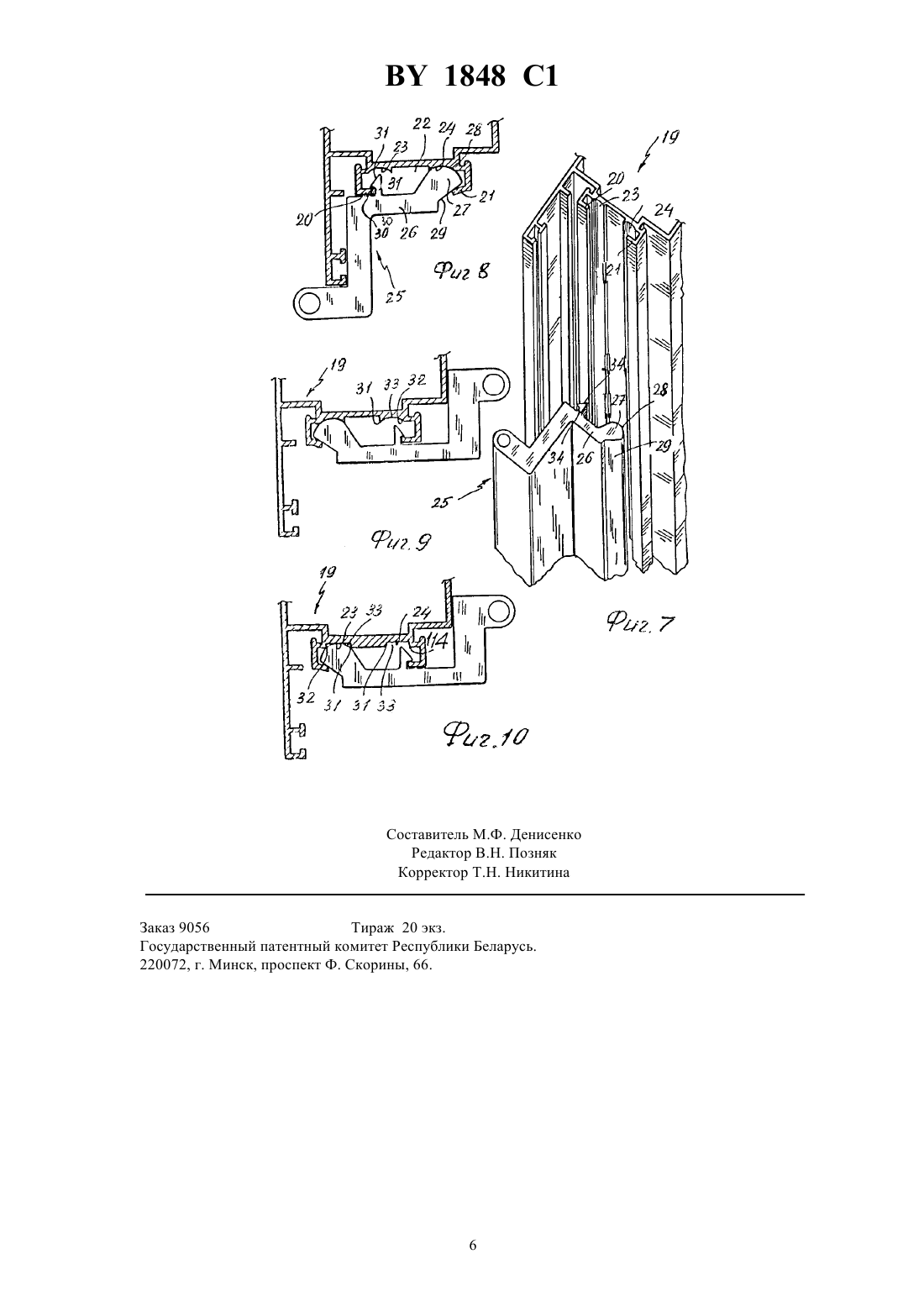

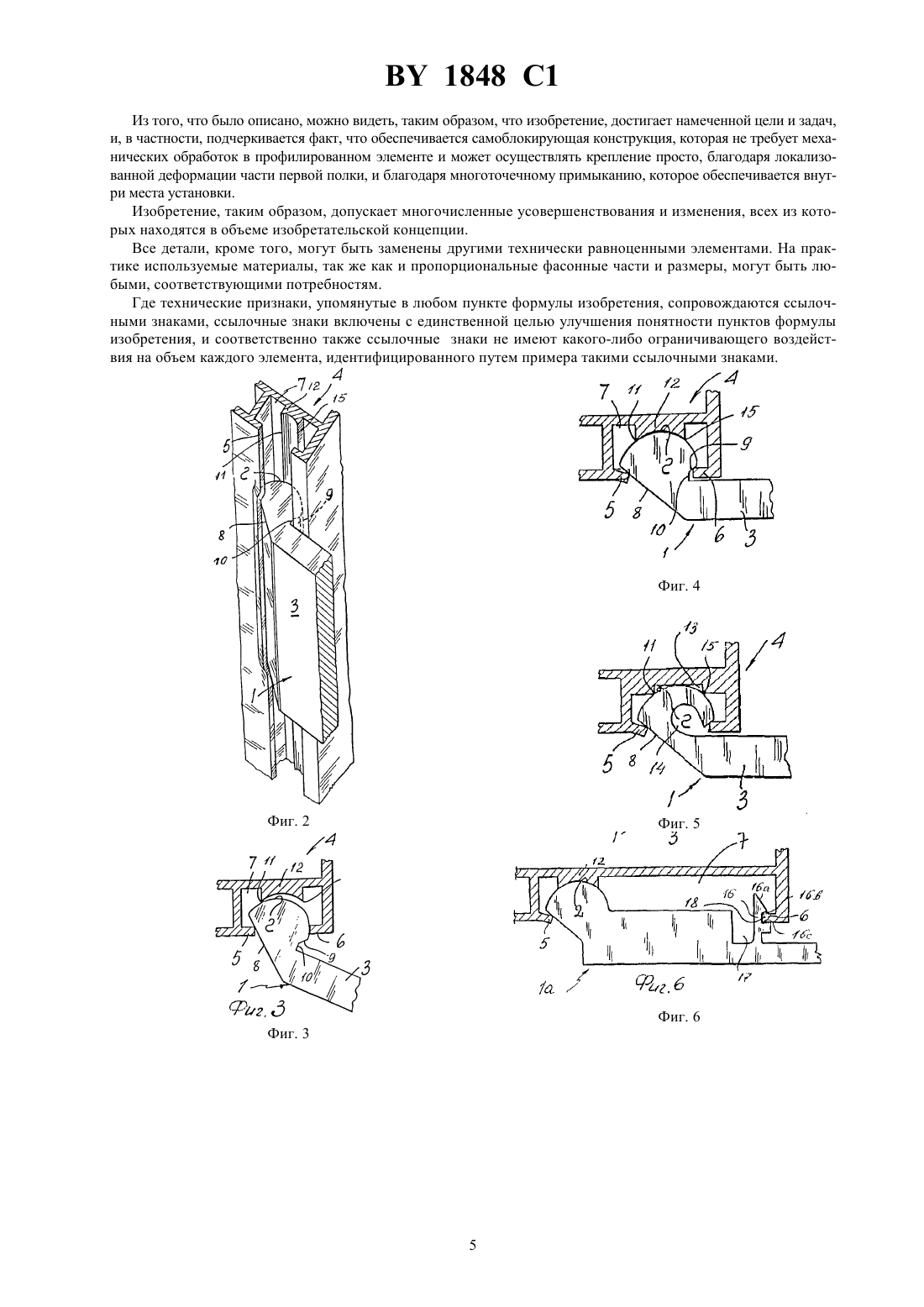

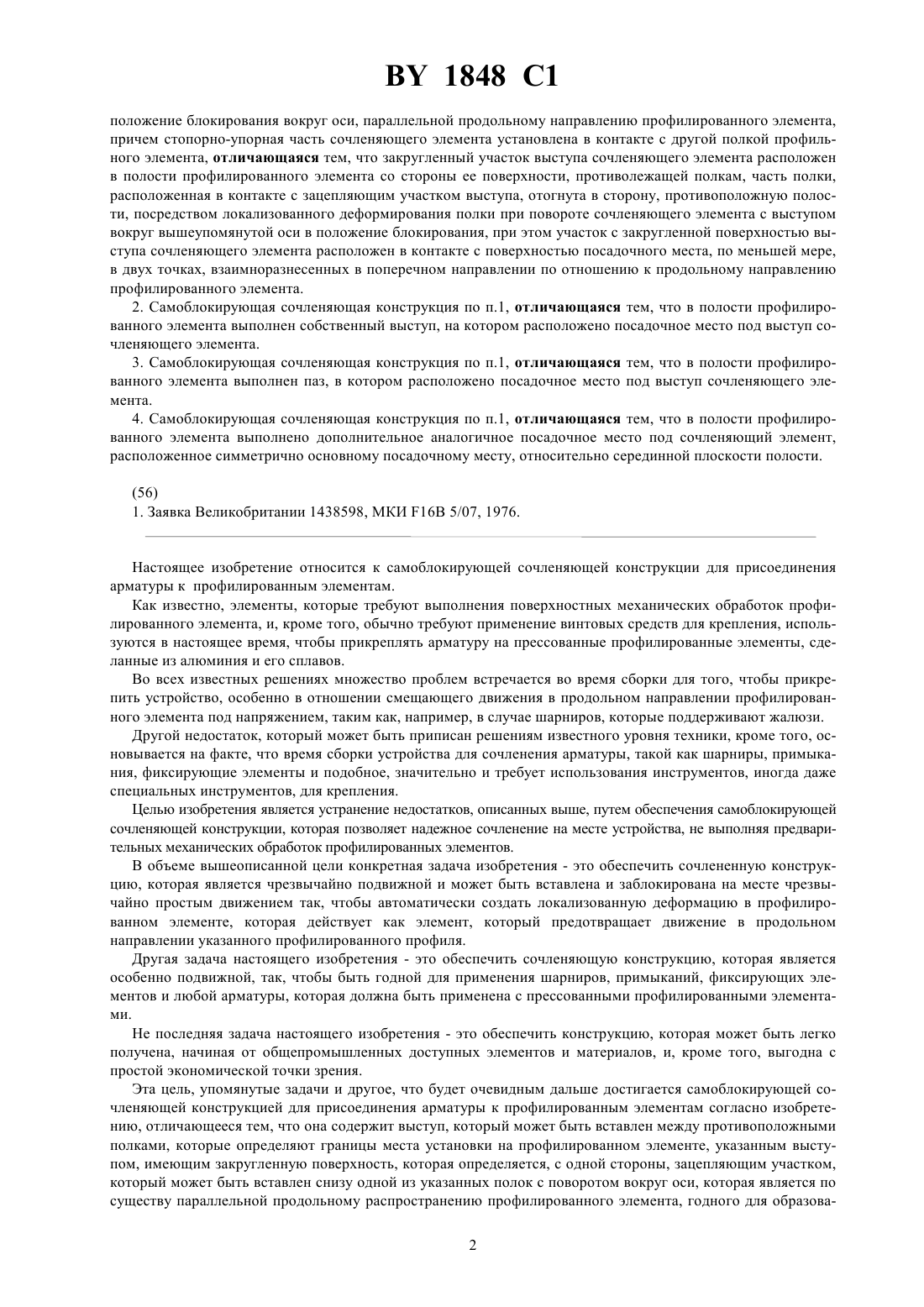

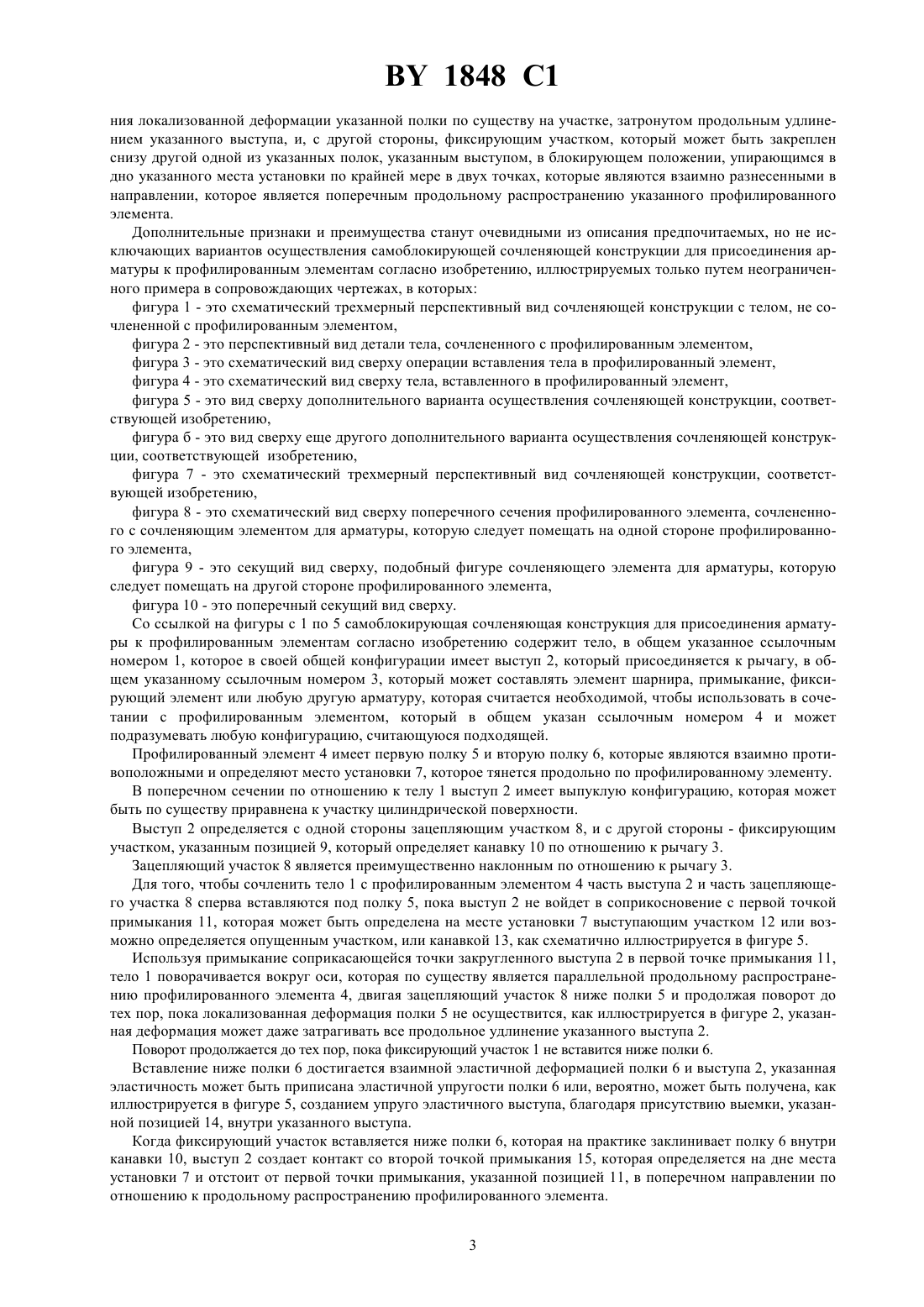

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ АМОБЛОКИРУЮЩАЯ СОЧЛЕНЯЮЩАЯ КОНСТРУКЦИЯ ДЛЯ ПРИСОЕДИНЕНИЯ АРМАТУРЫ К ПРОФИЛИРОВАННЫМ ЭЛЕМЕНТАМ(57) 1. Самоблокирующая сочленяющая конструкция для присоединения арматуры к профилированным элементам, содержащая сочленяющий элемент арматуры со стопорно-упорной частью на одном конце и с выступом на другом, размещенном в полости профилированного элемента между двумя встречно обращенными полками, при этом выступ имеет участок с закругленной поверхностью, расположенный в контакте с поверхностью посадочного места, и сопряженный с одним концом упомянутого участка, зацепляющий участок, размещенный в контакте с внутренней поверхностью одной из полок при повороте сочленяющего элемента в 1848 1 положение блокирования вокруг оси, параллельной продольному направлению профилированного элемента,причем стопорно-упорная часть сочленяющего элемента установлена в контакте с другой полкой профильного элемента, отличающаяся тем, что закругленный участок выступа сочленяющего элемента расположен в полости профилированного элемента со стороны ее поверхности, противолежащей полкам, часть полки,расположенная в контакте с зацепляющим участком выступа, отогнута в сторону, противоположную полости, посредством локализованного деформирования полки при повороте сочленяющего элемента с выступом вокруг вышеупомянутой оси в положение блокирования, при этом участок с закругленной поверхностью выступа сочленяющего элемента расположен в контакте с поверхностью посадочного места, по меньшей мере,в двух точках, взаимноразнесенных в поперечном направлении по отношению к продольному направлению профилированного элемента. 2. Самоблокирующая сочленяющая конструкция по п.1, отличающаяся тем, что в полости профилированного элемента выполнен собственный выступ, на котором расположено посадочное место под выступ сочленяющего элемента. 3. Самоблокирующая сочленяющая конструкция по п.1, отличающаяся тем, что в полости профилированного элемента выполнен паз, в котором расположено посадочное место под выступ сочленяющего элемента. 4. Самоблокирующая сочленяющая конструкция по п.1, отличающаяся тем, что в полости профилированного элемента выполнено дополнительное аналогичное посадочное место под сочленяющий элемент,расположенное симметрично основному посадочному месту, относительно серединной плоскости полости. Настоящее изобретение относится к самоблокирующей сочленяющей конструкции для присоединения арматуры к профилированным элементам. Как известно, элементы, которые требуют выполнения поверхностных механических обработок профилированного элемента, и, кроме того, обычно требуют применение винтовых средств для крепления, используются в настоящее время, чтобы прикреплять арматуру на прессованные профилированные элементы, сделанные из алюминия и его сплавов. Во всех известных решениях множество проблем встречается во время сборки для того, чтобы прикрепить устройство, особенно в отношении смещающего движения в продольном направлении профилированного элемента под напряжением, таким как, например, в случае шарниров, которые поддерживают жалюзи. Другой недостаток, который может быть приписан решениям известного уровня техники, кроме того, основывается на факте, что время сборки устройства для сочленения арматуры, такой как шарниры, примыкания, фиксирующие элементы и подобное, значительно и требует использования инструментов, иногда даже специальных инструментов, для крепления. Целью изобретения является устранение недостатков, описанных выше, путем обеспечения самоблокирующей сочленяющей конструкции, которая позволяет надежное сочленение на месте устройства, не выполняя предварительных механических обработок профилированных элементов. В объеме вышеописанной цели конкретная задача изобретения - это обеспечить сочлененную конструкцию, которая является чрезвычайно подвижной и может быть вставлена и заблокирована на месте чрезвычайно простым движением так, чтобы автоматически создать локализованную деформацию в профилированном элементе, которая действует как элемент, который предотвращает движение в продольном направлении указанного профилированного профиля. Другая задача настоящего изобретения - это обеспечить сочленяющую конструкцию, которая является особенно подвижной, так, чтобы быть годной для применения шарниров, примыканий, фиксирующих элементов и любой арматуры, которая должна быть применена с прессованными профилированными элементами. Не последняя задача настоящего изобретения - это обеспечить конструкцию, которая может быть легко получена, начиная от общепромышленных доступных элементов и материалов, и, кроме того, выгодна с простой экономической точки зрения. Эта цель, упомянутые задачи и другое, что будет очевидным дальше достигается самоблокирующей сочленяющей конструкцией для присоединения арматуры к профилированным элементам согласно изобретению, отличающееся тем, что она содержит выступ, который может быть вставлен между противоположными полками, которые определяют границы места установки на профилированном элементе, указанным выступом, имеющим закругленную поверхность, которая определяется, с одной стороны, зацепляющим участком,который может быть вставлен снизу одной из указанных полок с поворотом вокруг оси, которая является по существу параллельной продольному распространению профилированного элемента, годного для образова 2 1848 1 ния локализованной деформации указанной полки по существу на участке, затронутом продольным удлинением указанного выступа, и, с другой стороны, фиксирующим участком, который может быть закреплен снизу другой одной из указанных полок, указанным выступом, в блокирующем положении, упирающимся в дно указанного места установки по крайней мере в двух точках, которые являются взаимно разнесенными в направлении, которое является поперечным продольному распространению указанного профилированного элемента. Дополнительные признаки и преимущества станут очевидными из описания предпочитаемых, но не исключающих вариантов осуществления самоблокирующей сочленяющей конструкции для присоединения арматуры к профилированным элементам согласно изобретению, иллюстрируемых только путем неограниченного примера в сопровождающих чертежах, в которых фигура 1 - это схематический трехмерный перспективный вид сочленяющей конструкции с телом, не сочлененной с профилированным элементом,фигура 2 - это перспективный вид детали тела, сочлененного с профилированным элементом,фигура 3 - это схематический вид сверху операции вставления тела в профилированный элемент,фигура 4 - это схематический вид сверху тела, вставленного в профилированный элемент,фигура 5 - это вид сверху дополнительного варианта осуществления сочленяющей конструкции, соответствующей изобретению,фигура б - это вид сверху еще другого дополнительного варианта осуществления сочленяющей конструкции, соответствующей изобретению,фигура 7 - это схематический трехмерный перспективный вид сочленяющей конструкции, соответствующей изобретению,фигура 8 - это схематический вид сверху поперечного сечения профилированного элемента, сочлененного с сочленяющим элементом для арматуры, которую следует помещать на одной стороне профилированного элемента,фигура 9 - это секущий вид сверху, подобный фигуре сочленяющего элемента для арматуры, которую следует помещать на другой стороне профилированного элемента,фигура 10 - это поперечный секущий вид сверху. Со ссылкой на фигуры с 1 по 5 самоблокирующая сочленяющая конструкция для присоединения арматуры к профилированным элементам согласно изобретению содержит тело, в общем указанное ссылочным номером 1, которое в своей общей конфигурации имеет выступ 2, который присоединяется к рычагу, в общем указанному ссылочным номером 3, который может составлять элемент шарнира, примыкание, фиксирующий элемент или любую другую арматуру, которая считается необходимой, чтобы использовать в сочетании с профилированным элементом, который в общем указан ссылочным номером 4 и может подразумевать любую конфигурацию, считающуюся подходящей. Профилированный элемент 4 имеет первую полку 5 и вторую полку 6, которые являются взаимно противоположными и определяют место установки 7, которое тянется продольно по профилированному элементу. В поперечном сечении по отношению к телу 1 выступ 2 имеет выпуклую конфигурацию, которая может быть по существу приравнена к участку цилиндрической поверхности. Выступ 2 определяется с одной стороны зацепляющим участком 8, и с другой стороны - фиксирующим участком, указанным позицией 9, который определяет канавку 10 по отношению к рычагу 3. Зацепляющий участок 8 является преимущественно наклонным по отношению к рычагу 3. Для того, чтобы сочленить тело 1 с профилированным элементом 4 часть выступа 2 и часть зацепляющего участка 8 сперва вставляются под полку 5, пока выступ 2 не войдет в соприкосновение с первой точкой примыкания 11, которая может быть определена на месте установки 7 выступающим участком 12 или возможно определяется опущенным участком, или канавкой 13, как схематично иллюстрируется в фигуре 5. Используя примыкание соприкасающейся точки закругленного выступа 2 в первой точке примыкания 11,тело 1 поворачивается вокруг оси, которая по существу является параллельной продольному распространению профилированного элемента 4, двигая зацепляющий участок 8 ниже полки 5 и продолжая поворот до тех пор, пока локализованная деформация полки 5 не осуществится, как иллюстрируется в фигуре 2, указанная деформация может даже затрагивать все продольное удлинение указанного выступа 2. Поворот продолжается до тех пор, пока фиксирующий участок 1 не вставится ниже полки 6. Вставление ниже полки 6 достигается взаимной эластичной деформацией полки 6 и выступа 2, указанная эластичность может быть приписана эластичной упругости полки 6 или, вероятно, может быть получена, как иллюстрируется в фигуре 5, созданием упруго эластичного выступа, благодаря присутствию выемки, указанной позицией 14, внутри указанного выступа. Когда фиксирующий участок вставляется ниже полки 6, которая на практике заклинивает полку 6 внутри канавки 10, выступ 2 создает контакт со второй точкой примыкания 15, которая определяется на дне места установки 7 и отстоит от первой точки примыкания, указанной позицией 11, в поперечном направлении по отношению к продольному распространению профилированного элемента. 3 1848 1 В этих условиях тело 1 отлично и автоматически блокируется в профилированном элементе, так как его скольжение в продольном направлении по отношению к профилированному элементу предотвращается деформацией полки 5, поскольку любое другое движение в поперечном направлении или при повороте предотвращается благодаря факту, что выступ удерживается двумя точками примыкания и сочленением зацепляющего участка 8 с первой полкой 5 и фиксирующим участком 9 со второй полкой 6. Как упомянуто прежде, существенно, что имеется две поперечно разнесенные точки примыкания на дне канавки, но зацепление выступа 2 может очевидно тянуться по большей области дна канавки, как схематично иллюстрируется в фигуре 4, и точки примыкания могут быть по разному получены как при обеспечении выступов на дне канавки или места установки, так и при опускании или обеспечении канавок в центральной области дна места установки. В соответствии с разновидностью примера осуществления, иллюстрируемой в фигуре 6, конкретно указано на использование профилированных элементов, для которых место установки 7 имеет значительное поперечное удлинение, или когда полки 5 и 6, для которых сохранены те же самые ссылочные номера, значительно разнесены одна от другой, выступающий или опущенный участок 12 помещается ближайшим к полке 5, и тело сочленяющей конструкции, указанное в этом случае номером 1 а, имеет вдоль рычага 3 сочленяющую полку 16, предназначенную зацеплять с защелкиванием полку 6. В этом случае зацепление между сочленяющей полкой 16 и полкой 6 может быть получено посредством эластичного прогиба полки 6 и/или посредством эластичного прогиба сочленяющей полки 16, гибкость там зависит от ее толщины, которая, в примере не зависит от остальной части тела 1 а, благодаря преимущественному присутствию выемки 17 на стороне, направленной к выступу 2. Сочленение между полкой 6 и полкой 16 преимущественно облегчается профилированным краем 16 а полки 16 и блокируется двумя противолежащими плечами 16 в и 16 с, которые определяют место установки 18 для полки 16. В другом предпочитаемом, но не исключительном примере осуществления изобретения преимущественно предусматривает профилированный элемент 19, иллюстрируемый в фигурах с 7 по 10, указанный профилированный элемент 19, имеющий пару противолежащих полок, указанных ссылочными номерами 20 и 21,которые определяют место установки 22, которое простирается продольно по профилированному элементу. В соответствии с изобретением две сочленяющие области 23 и 24 определяются на дне указанного места установки 22 и являются разнесенными в поперечном направлении по отношению к распространению профилированного элемента и могут выборочно зацепляться, согласно потребностям, с самоблокирующим сочленяющим элементом, в основном указанным ссылочным номером 25. Указанный самоблокирующий сочленяющий элемент 25 содержит рычаг 26, предназначенный поддерживать арматуру, которая состоит в иллюстрируемом случае из шарнира и из выступа 27, который располагается на конце указанного рычага и имеет закругленную поверхность 28, которая может быть сочленена с одной из сочленяющих областей 23 или 24. Выступ 27 имеет выпуклую конфигурацию в поперечном сечении по отношению к телу 25, которое может быть по существу приравнено к участку цилиндрической поверхности. Выступ 27 определяется, с одной стороны, зацепляющим участком 29, который является соответственно наклонным по отношению к рычагу 26, и предназначен вставляться под одну из полок 20 или 21, более конкретно под полку, которая является ближайшей к сочленяющей области, занятой выступом 27. На стороне рычага 26, которая стремиться быть направленной к месту установки 22, на стороне, противоположной зацепляющему участку 29 по отношению к выступу 19, имеется фиксирующий участок 30, который может быть зацеплен снизу другой полки 20 или 21, более конкретно, под полкой, которая является наиболее удаленной по отношению к сочленяющей области, занятой выступом 27. Каждая из сочленяющихся областей 23 и 24 определяет по крайней мере две опорные точки 31 и 32 для выступа 27, которые взаимно разнесены в поперечном направлении по отношению к профилированному элементу. Указанные две опорные точки могут быть определены на приподнятом участке 33, предусмотренном на дне места установки 22 или могут быть определены на сторонах центральной выемки, или канавки 33 для каждой из сочленяющих областей 23 и 24, как иллюстрируется в фигуре. Подходящий фиксирующий участок 30 определяется на блокирующей полке 34, которая выступает из стороны тела 25, которая должна быть направлена к месту установки 22, и определяет, с противоположным плечом, приспособленное углубление для полки 20 или 21. Свободный край указанной блокирующей полки 34 удобно имеет профилированный направляющий участок 33, который облегчает защелкивание сочленения полки 34 с полкой 20 или 21. Сочленяющие области 23 и 24 располагаются соответственно ближе к полке 20 и к полке 21 и располагаются симметрично по отношению к срединной плоскости места установки 22. Таким образом можно видеть, что несметное число соединительных сочетаний может быть получено, несмотря на использование сочленяющих элементов 25 разных размеров с тем же самым профилированным элементом 19. Сборка сочленяющего элемента на профилированном элементе выполняется таким же образом, как изложено выше. 4 1848 1 Из того, что было описано, можно видеть, таким образом, что изобретение, достигает намеченной цели и задач,и, в частности, подчеркивается факт, что обеспечивается самоблокирующая конструкция, которая не требует механических обработок в профилированном элементе и может осуществлять крепление просто, благодаря локализованной деформации части первой полки, и благодаря многоточечному примыканию, которое обеспечивается внутри места установки. Изобретение, таким образом, допускает многочисленные усовершенствования и изменения, всех из которых находятся в объеме изобретательской концепции. Все детали, кроме того, могут быть заменены другими технически равноценными элементами. На практике используемые материалы, так же как и пропорциональные фасонные части и размеры, могут быть любыми, соответствующими потребностям. Где технические признаки, упомянутые в любом пункте формулы изобретения, сопровождаются ссылочными знаками, ссылочные знаки включены с единственной целью улучшения понятности пунктов формулы изобретения, и соответственно также ссылочные знаки не имеют какого-либо ограничивающего воздействия на объем каждого элемента, идентифицированного путем примера такими ссылочными знаками. Заказ 9056 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
