Шнековый кормораздатчик

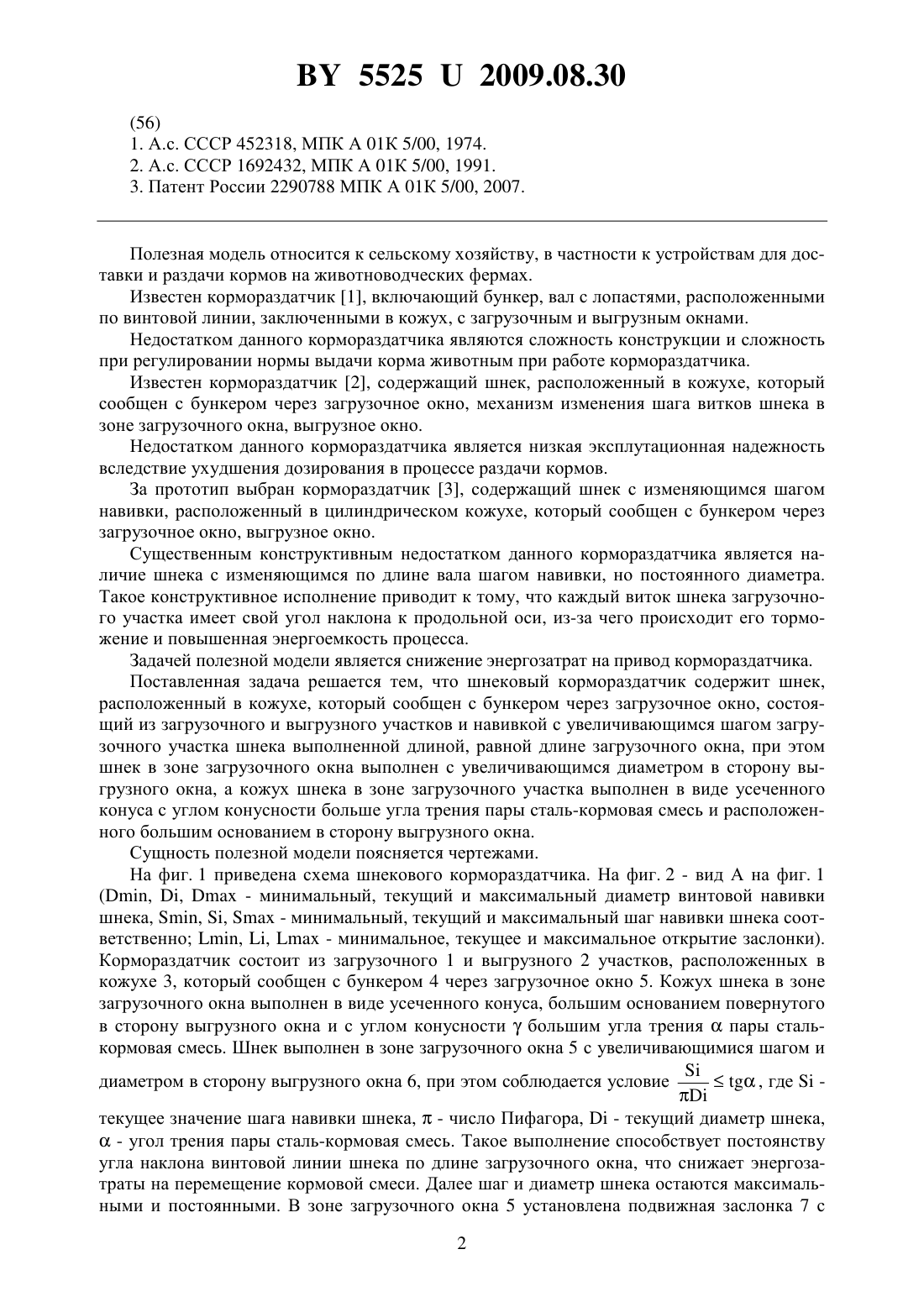

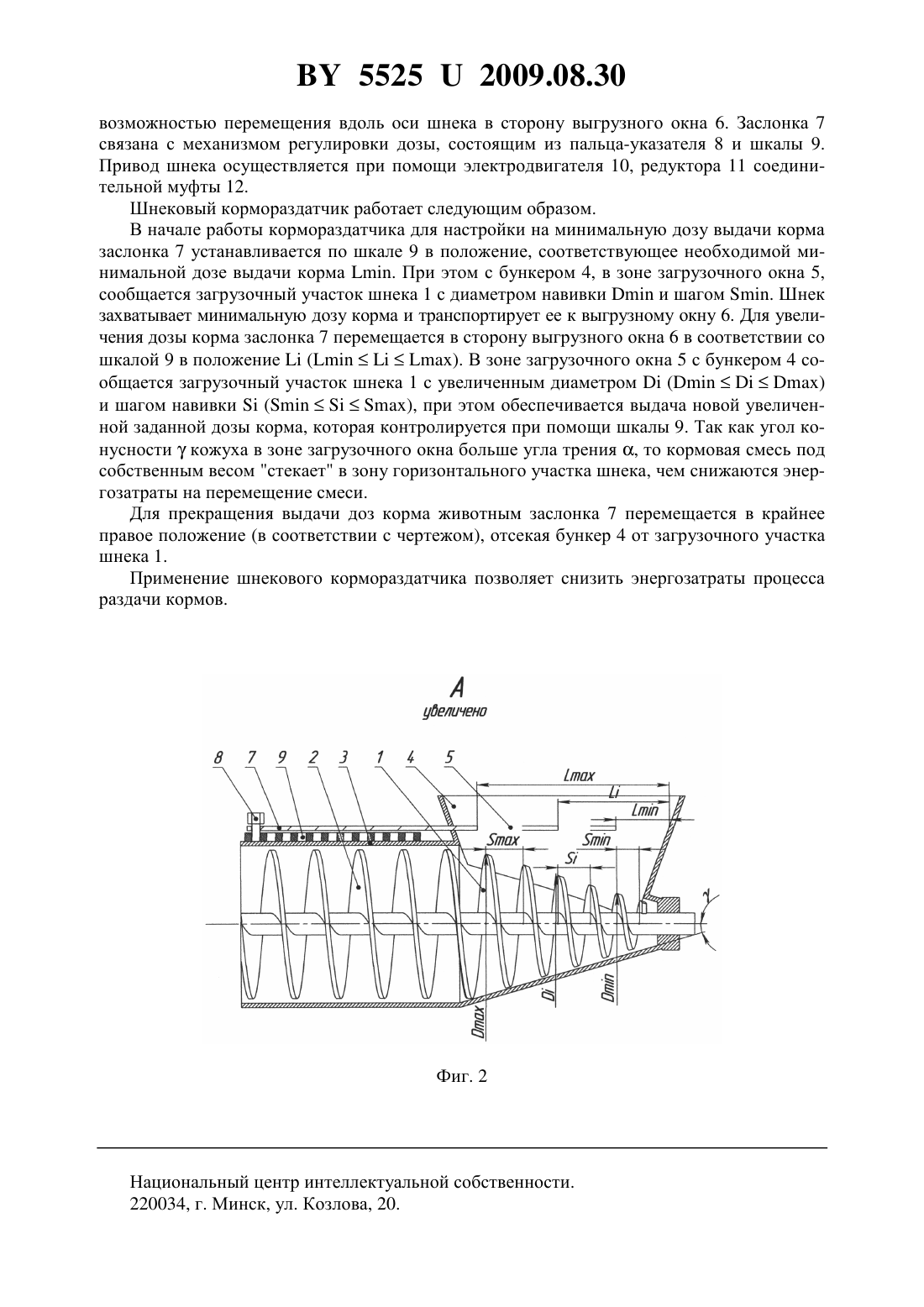

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Оскирко Александр Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Шнековый кормораздатчик, содержащий шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, состоящий из загрузочного и выгрузного участков и навивкой с увеличивающимся шагом загрузочного участка шнека, выполненной длиной, равной длине загрузочного окна, отличающийся тем, что шнек в зоне загрузочного окна выполнен с увеличивающимся диаметром в сторону выгрузного окна, при этом выполняется условие,где- текущее значение шага навивки шнека,- число Пифагора,- текущий диаметр шнека,- угол трения пары сталь-кормовая смесь. 2. Шнековый кормораздатчик по п. 1, отличающийся тем, что кожух шнека в зоне загрузочного участка выполнен в виде усеченного конуса с углом конусности больше угла трения пары сталь-кормовая смесь и расположенного большим основанием в сторону выгрузного окна.(56) 1. А.с. СССР 452318, МПК А 01 К 5/00, 1974. 2. А.с. СССР 1692432, МПК А 01 К 5/00, 1991. 3. Патент России 2290788 МПК А 01 К 5/00, 2007. Полезная модель относится к сельскому хозяйству, в частности к устройствам для доставки и раздачи кормов на животноводческих фермах. Известен кормораздатчик 1, включающий бункер, вал с лопастями, расположенными по винтовой линии, заключенными в кожух, с загрузочным и выгрузным окнами. Недостатком данного кормораздатчика являются сложность конструкции и сложность при регулировании нормы выдачи корма животным при работе кормораздатчика. Известен кормораздатчик 2, содержащий шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, механизм изменения шага витков шнека в зоне загрузочного окна, выгрузное окно. Недостатком данного кормораздатчика является низкая эксплутационная надежность вследствие ухудшения дозирования в процессе раздачи кормов. За прототип выбран кормораздатчик 3, содержащий шнек с изменяющимся шагом навивки, расположенный в цилиндрическом кожухе, который сообщен с бункером через загрузочное окно, выгрузное окно. Существенным конструктивным недостатком данного кормораздатчика является наличие шнека с изменяющимся по длине вала шагом навивки, но постоянного диаметра. Такое конструктивное исполнение приводит к тому, что каждый виток шнека загрузочного участка имеет свой угол наклона к продольной оси, из-за чего происходит его торможение и повышенная энергоемкость процесса. Задачей полезной модели является снижение энергозатрат на привод кормораздатчика. Поставленная задача решается тем, что шнековый кормораздатчик содержит шнек,расположенный в кожухе, который сообщен с бункером через загрузочное окно, состоящий из загрузочного и выгрузного участков и навивкой с увеличивающимся шагом загрузочного участка шнека выполненной длиной, равной длине загрузочного окна, при этом шнек в зоне загрузочного окна выполнен с увеличивающимся диаметром в сторону выгрузного окна, а кожух шнека в зоне загрузочного участка выполнен в виде усеченного конуса с углом конусности больше угла трения пары сталь-кормовая смесь и расположенного большим основанием в сторону выгрузного окна. Сущность полезной модели поясняется чертежами. На фиг. 1 приведена схема шнекового кормораздатчика. На фиг. 2 - вид А на фиг. 1(, ,- минимальный, текущий и максимальный диаметр винтовой навивки шнека, , ,- минимальный, текущий и максимальный шаг навивки шнека соответственно , ,- минимальное, текущее и максимальное открытие заслонки). Кормораздатчик состоит из загрузочного 1 и выгрузного 2 участков, расположенных в кожухе 3, который сообщен с бункером 4 через загрузочное окно 5. Кожух шнека в зоне загрузочного окна выполнен в виде усеченного конуса, большим основанием повернутого в сторону выгрузного окна и с углом конусностибольшим угла тренияпары сталькормовая смесь. Шнек выполнен в зоне загрузочного окна 5 с увеличивающимися шагом и, гдедиаметром в сторону выгрузного окна 6, при этом соблюдается условие текущее значение шага навивки шнека,- число Пифагора,- текущий диаметр шнека, - угол трения пары сталь-кормовая смесь. Такое выполнение способствует постоянству угла наклона винтовой линии шнека по длине загрузочного окна, что снижает энергозатраты на перемещение кормовой смеси. Далее шаг и диаметр шнека остаются максимальными и постоянными. В зоне загрузочного окна 5 установлена подвижная заслонка 7 с 2 55252009.08.30 возможностью перемещения вдоль оси шнека в сторону выгрузного окна 6. Заслонка 7 связана с механизмом регулировки дозы, состоящим из пальца-указателя 8 и шкалы 9. Привод шнека осуществляется при помощи электродвигателя 10, редуктора 11 соединительной муфты 12. Шнековый кормораздатчик работает следующим образом. В начале работы кормораздатчика для настройки на минимальную дозу выдачи корма заслонка 7 устанавливается по шкале 9 в положение, соответствующее необходимой минимальной дозе выдачи корма . При этом с бункером 4, в зоне загрузочного окна 5,сообщается загрузочный участок шнека 1 с диаметром навивкии шагом . Шнек захватывает минимальную дозу корма и транспортирует ее к выгрузному окну 6. Для увеличения дозы корма заслонка 7 перемещается в сторону выгрузного окна 6 в соответствии со шкалой 9 в положение. В зоне загрузочного окна 5 с бункером 4 сообщается загрузочный участок шнека 1 с увеличенным диаметром и шагом навивки, при этом обеспечивается выдача новой увеличенной заданной дозы корма, которая контролируется при помощи шкалы 9. Так как угол конусностикожуха в зоне загрузочного окна больше угла трения , то кормовая смесь под собственным весом стекает в зону горизонтального участка шнека, чем снижаются энергозатраты на перемещение смеси. Для прекращения выдачи доз корма животным заслонка 7 перемещается в крайнее правое положение (в соответствии с чертежом), отсекая бункер 4 от загрузочного участка шнека 1. Применение шнекового кормораздатчика позволяет снизить энергозатраты процесса раздачи кормов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
