Кормораздатчик

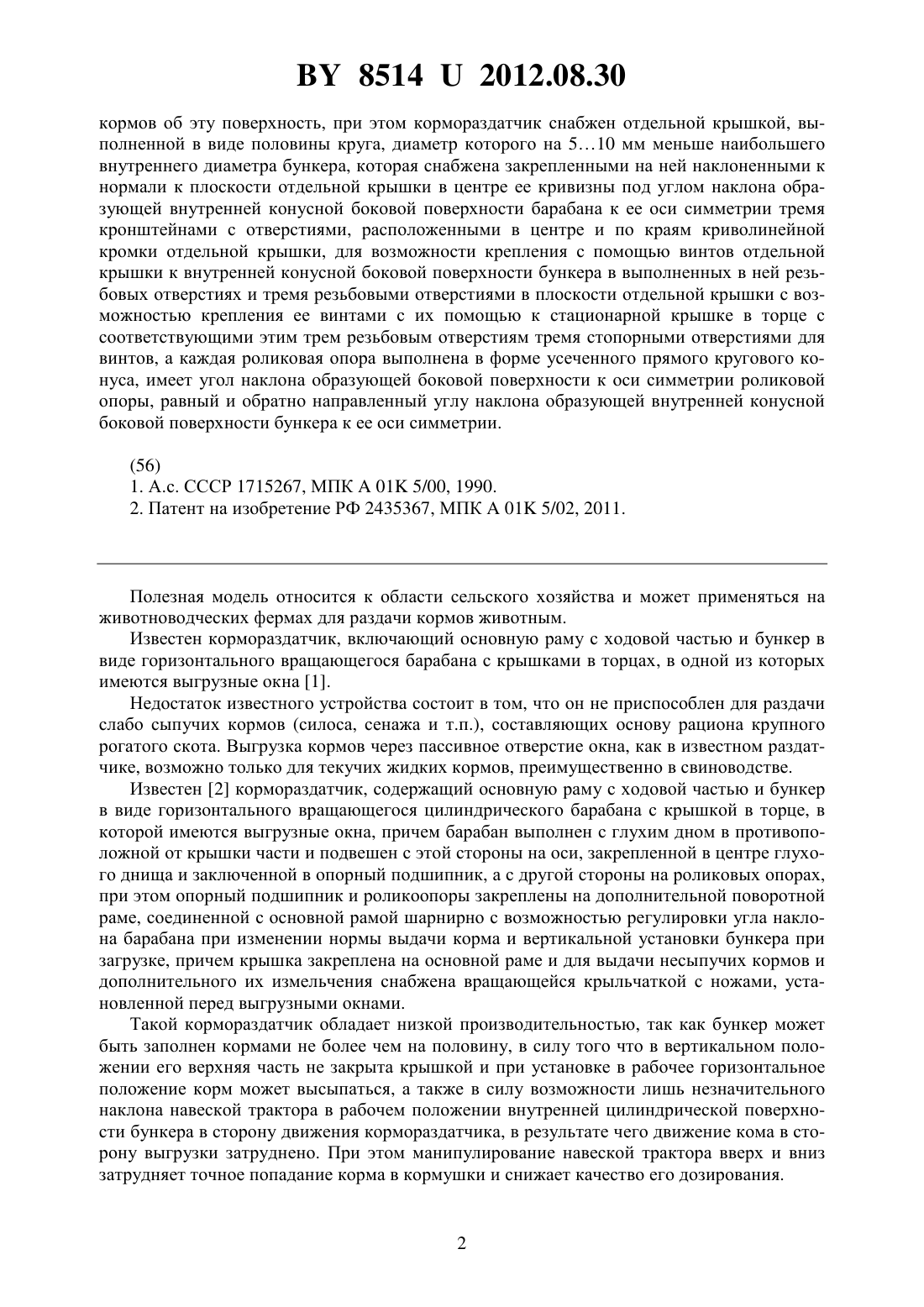

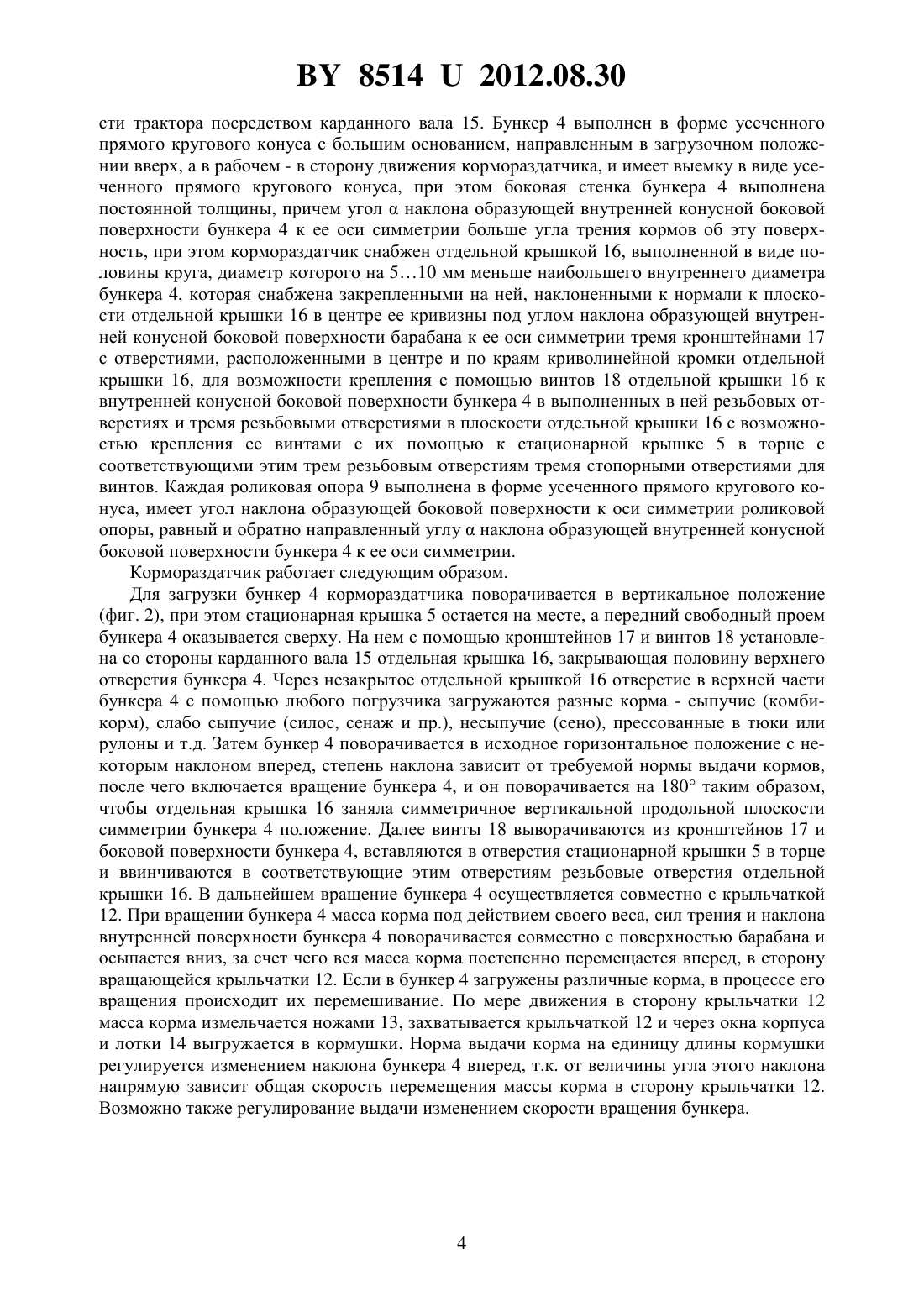

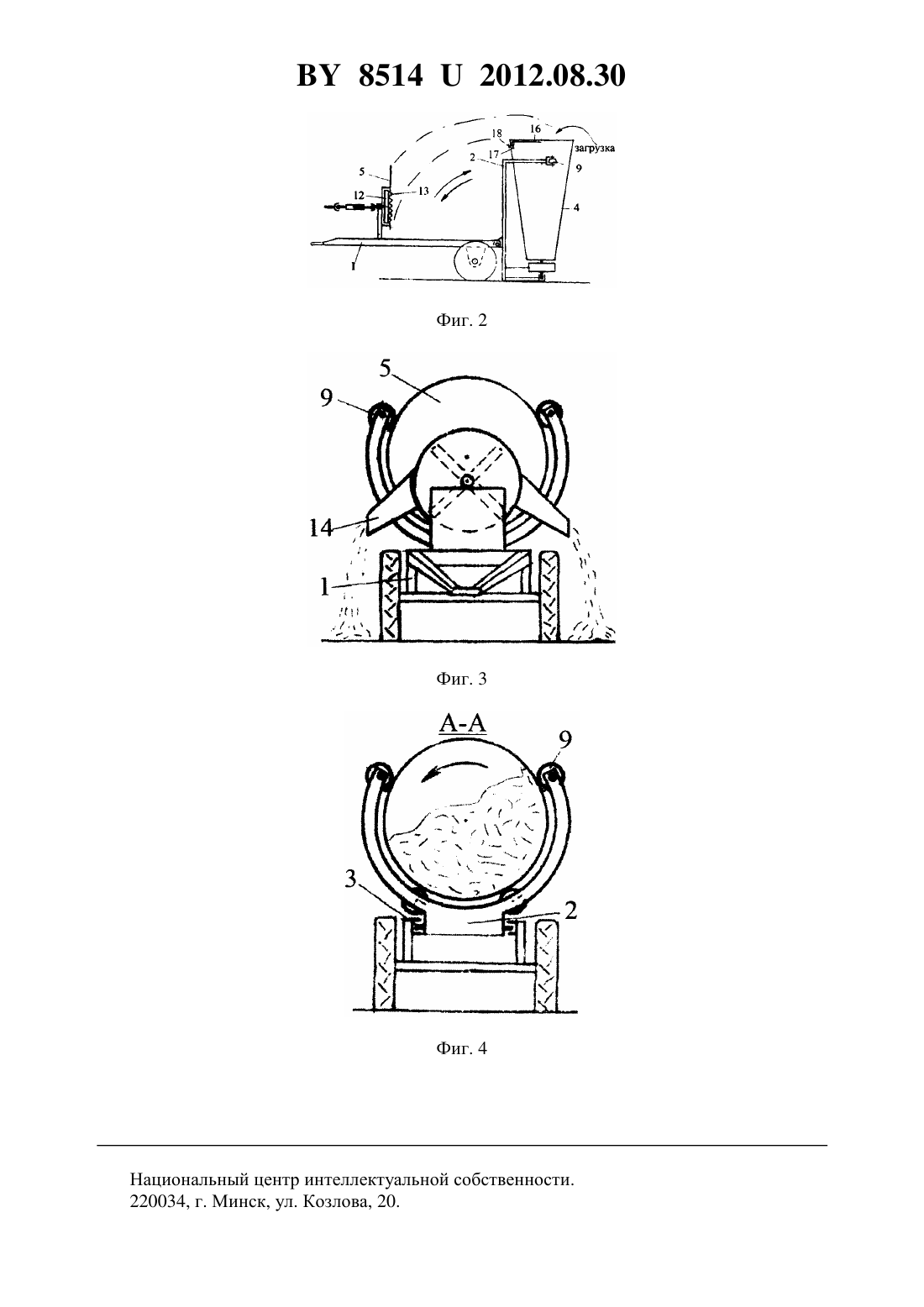

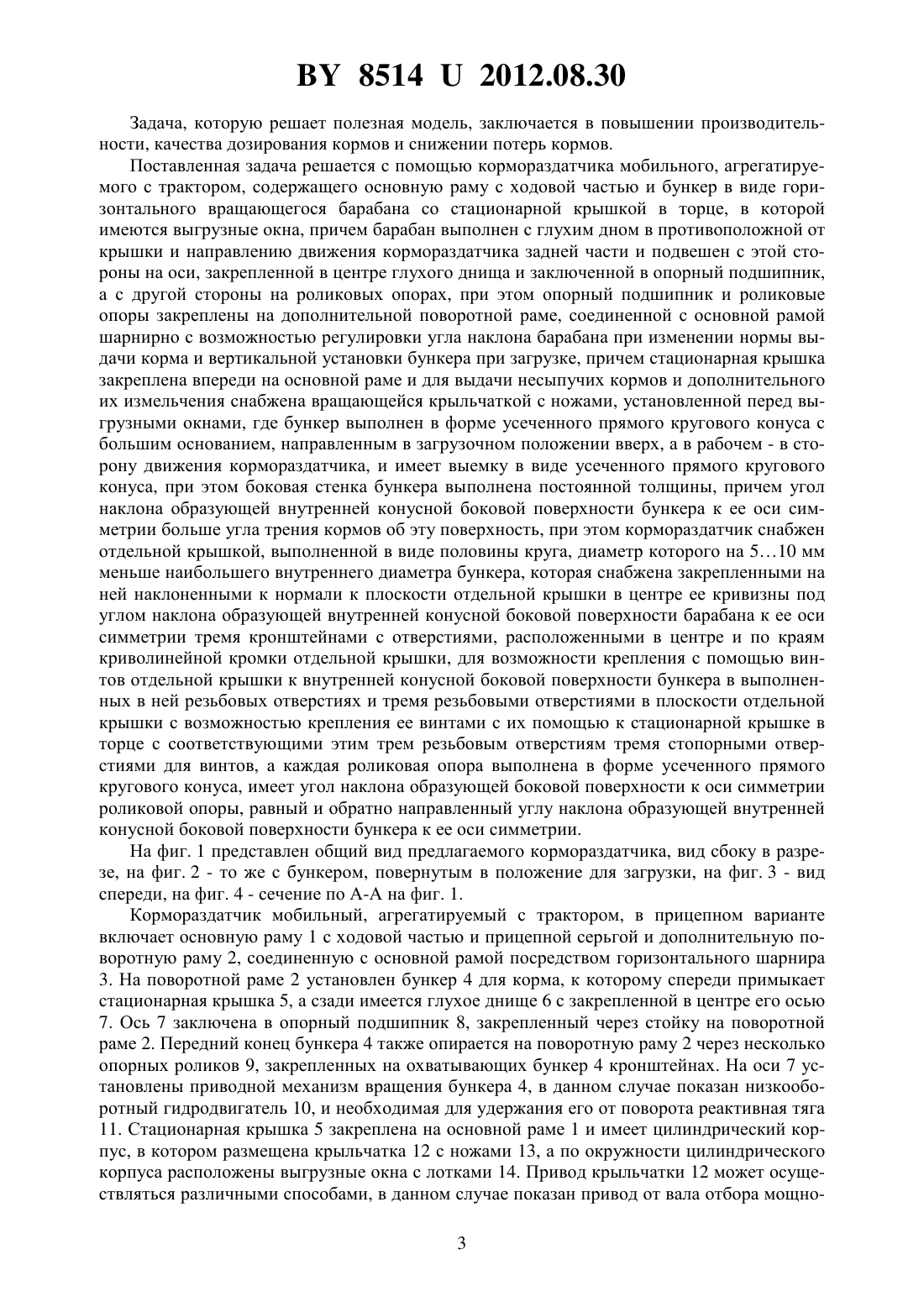

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Романюк Николай Николаевич Агейчик Валерий Александрович Гой Мирослав Мечиславович Романюк Владимир Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Кормораздатчик мобильный, агрегатируемый с трактором, содержащий основную раму с ходовой частью и бункер в виде горизонтального вращающегося барабана со стационарной крышкой в торце, в которой имеются выгрузные окна, причем барабан выполнен с глухим дном в противоположной от крышки и направлению движения кормораздатчика задней части и подвешен с этой стороны на оси, закрепленной в центре глухого днища и заключенной в опорный подшипник, а с другой стороны на роликовых опорах, при этом опорный подшипник и роликовые опоры закреплены на дополнительной поворотной раме, соединенной с основной рамой шарнирно с возможностью регулировки угла наклона барабана при изменении нормы выдачи корма и вертикальной установки бункера при загрузке, причем стационарная крышка закреплена впереди на основной раме и для выдачи несыпучих кормов и дополнительного их измельчения снабжена вращающейся крыльчаткой с ножами, установленной перед выгрузными окнами, отличающийся тем, что бункер выполнен в форме усеченного прямого кругового конуса с большим основанием, направленным в загрузочном положении вверх, а в рабочем - в сторону движения кормораздатчика, и имеет выемку в виде усеченного прямого кругового конуса, при этом боковая стенка бункера выполнена постоянной толщины, причем угол наклона образующей внутренней конусной боковой поверхности бункера к ее оси симметрии больше угла трения 85142012.08.30 кормов об эту поверхность, при этом кормораздатчик снабжен отдельной крышкой, выполненной в виде половины круга, диаметр которого на 510 мм меньше наибольшего внутреннего диаметра бункера, которая снабжена закрепленными на ней наклоненными к нормали к плоскости отдельной крышки в центре ее кривизны под углом наклона образующей внутренней конусной боковой поверхности барабана к ее оси симметрии тремя кронштейнами с отверстиями, расположенными в центре и по краям криволинейной кромки отдельной крышки, для возможности крепления с помощью винтов отдельной крышки к внутренней конусной боковой поверхности бункера в выполненных в ней резьбовых отверстиях и тремя резьбовыми отверстиями в плоскости отдельной крышки с возможностью крепления ее винтами с их помощью к стационарной крышке в торце с соответствующими этим трем резьбовым отверстиям тремя стопорными отверстиями для винтов, а каждая роликовая опора выполнена в форме усеченного прямого кругового конуса, имеет угол наклона образующей боковой поверхности к оси симметрии роликовой опоры, равный и обратно направленный углу наклона образующей внутренней конусной боковой поверхности бункера к ее оси симметрии.(56) 1. А.с. СССР 1715267, МПК 01 5/00, 1990. 2. Патент на изобретение РФ 2435367, МПК 01 5/02, 2011. Полезная модель относится к области сельского хозяйства и может применяться на животноводческих фермах для раздачи кормов животным. Известен кормораздатчик, включающий основную раму с ходовой частью и бункер в виде горизонтального вращающегося барабана с крышками в торцах, в одной из которых имеются выгрузные окна 1. Недостаток известного устройства состоит в том, что он не приспособлен для раздачи слабо сыпучих кормов (силоса, сенажа и т.п.), составляющих основу рациона крупного рогатого скота. Выгрузка кормов через пассивное отверстие окна, как в известном раздатчике, возможно только для текучих жидких кормов, преимущественно в свиноводстве. Известен 2 кормораздатчик, содержащий основную раму с ходовой частью и бункер в виде горизонтального вращающегося цилиндрического барабана с крышкой в торце, в которой имеются выгрузные окна, причем барабан выполнен с глухим дном в противоположной от крышки части и подвешен с этой стороны на оси, закрепленной в центре глухого днища и заключенной в опорный подшипник, а с другой стороны на роликовых опорах,при этом опорный подшипник и роликоопоры закреплены на дополнительной поворотной раме, соединенной с основной рамой шарнирно с возможностью регулировки угла наклона барабана при изменении нормы выдачи корма и вертикальной установки бункера при загрузке, причем крышка закреплена на основной раме и для выдачи несыпучих кормов и дополнительного их измельчения снабжена вращающейся крыльчаткой с ножами, установленной перед выгрузными окнами. Такой кормораздатчик обладает низкой производительностью, так как бункер может быть заполнен кормами не более чем на половину, в силу того что в вертикальном положении его верхняя часть не закрыта крышкой и при установке в рабочее горизонтальное положение корм может высыпаться, а также в силу возможности лишь незначительного наклона навеской трактора в рабочем положении внутренней цилиндрической поверхности бункера в сторону движения кормораздатчика, в результате чего движение кома в сторону выгрузки затруднено. При этом манипулирование навеской трактора вверх и вниз затрудняет точное попадание корма в кормушки и снижает качество его дозирования. 85142012.08.30 Задача, которую решает полезная модель, заключается в повышении производительности, качества дозирования кормов и снижении потерь кормов. Поставленная задача решается с помощью кормораздатчика мобильного, агрегатируемого с трактором, содержащего основную раму с ходовой частью и бункер в виде горизонтального вращающегося барабана со стационарной крышкой в торце, в которой имеются выгрузные окна, причем барабан выполнен с глухим дном в противоположной от крышки и направлению движения кормораздатчика задней части и подвешен с этой стороны на оси, закрепленной в центре глухого днища и заключенной в опорный подшипник,а с другой стороны на роликовых опорах, при этом опорный подшипник и роликовые опоры закреплены на дополнительной поворотной раме, соединенной с основной рамой шарнирно с возможностью регулировки угла наклона барабана при изменении нормы выдачи корма и вертикальной установки бункера при загрузке, причем стационарная крышка закреплена впереди на основной раме и для выдачи несыпучих кормов и дополнительного их измельчения снабжена вращающейся крыльчаткой с ножами, установленной перед выгрузными окнами, где бункер выполнен в форме усеченного прямого кругового конуса с большим основанием, направленным в загрузочном положении вверх, а в рабочем - в сторону движения кормораздатчика, и имеет выемку в виде усеченного прямого кругового конуса, при этом боковая стенка бункера выполнена постоянной толщины, причем угол наклона образующей внутренней конусной боковой поверхности бункера к ее оси симметрии больше угла трения кормов об эту поверхность, при этом кормораздатчик снабжен отдельной крышкой, выполненной в виде половины круга, диаметр которого на 510 мм меньше наибольшего внутреннего диаметра бункера, которая снабжена закрепленными на ней наклоненными к нормали к плоскости отдельной крышки в центре ее кривизны под углом наклона образующей внутренней конусной боковой поверхности барабана к ее оси симметрии тремя кронштейнами с отверстиями, расположенными в центре и по краям криволинейной кромки отдельной крышки, для возможности крепления с помощью винтов отдельной крышки к внутренней конусной боковой поверхности бункера в выполненных в ней резьбовых отверстиях и тремя резьбовыми отверстиями в плоскости отдельной крышки с возможностью крепления ее винтами с их помощью к стационарной крышке в торце с соответствующими этим трем резьбовым отверстиям тремя стопорными отверстиями для винтов, а каждая роликовая опора выполнена в форме усеченного прямого кругового конуса, имеет угол наклона образующей боковой поверхности к оси симметрии роликовой опоры, равный и обратно направленный углу наклона образующей внутренней конусной боковой поверхности бункера к ее оси симметрии. На фиг. 1 представлен общий вид предлагаемого кормораздатчика, вид сбоку в разрезе, на фиг. 2 - то же с бункером, повернутым в положение для загрузки, на фиг. 3 - вид спереди, на фиг. 4 - сечение по А-А на фиг. 1. Кормораздатчик мобильный, агрегатируемый с трактором, в прицепном варианте включает основную раму 1 с ходовой частью и прицепной серьгой и дополнительную поворотную раму 2, соединенную с основной рамой посредством горизонтального шарнира 3. На поворотной раме 2 установлен бункер 4 для корма, к которому спереди примыкает стационарная крышка 5, а сзади имеется глухое днище 6 с закрепленной в центре его осью 7. Ось 7 заключена в опорный подшипник 8, закрепленный через стойку на поворотной раме 2. Передний конец бункера 4 также опирается на поворотную раму 2 через несколько опорных роликов 9, закрепленных на охватывающих бункер 4 кронштейнах. На оси 7 установлены приводной механизм вращения бункера 4, в данном случае показан низкооборотный гидродвигатель 10, и необходимая для удержания его от поворота реактивная тяга 11. Стационарная крышка 5 закреплена на основной раме 1 и имеет цилиндрический корпус, в котором размещена крыльчатка 12 с ножами 13, а по окружности цилиндрического корпуса расположены выгрузные окна с лотками 14. Привод крыльчатки 12 может осуществляться различными способами, в данном случае показан привод от вала отбора мощно 3 85142012.08.30 сти трактора посредством карданного вала 15. Бункер 4 выполнен в форме усеченного прямого кругового конуса с большим основанием, направленным в загрузочном положении вверх, а в рабочем - в сторону движения кормораздатчика, и имеет выемку в виде усеченного прямого кругового конуса, при этом боковая стенка бункера 4 выполнена постоянной толщины, причем уголнаклона образующей внутренней конусной боковой поверхности бункера 4 к ее оси симметрии больше угла трения кормов об эту поверхность, при этом кормораздатчик снабжен отдельной крышкой 16, выполненной в виде половины круга, диаметр которого на 510 мм меньше наибольшего внутреннего диаметра бункера 4, которая снабжена закрепленными на ней, наклоненными к нормали к плоскости отдельной крышки 16 в центре ее кривизны под углом наклона образующей внутренней конусной боковой поверхности барабана к ее оси симметрии тремя кронштейнами 17 с отверстиями, расположенными в центре и по краям криволинейной кромки отдельной крышки 16, для возможности крепления с помощью винтов 18 отдельной крышки 16 к внутренней конусной боковой поверхности бункера 4 в выполненных в ней резьбовых отверстиях и тремя резьбовыми отверстиями в плоскости отдельной крышки 16 с возможностью крепления ее винтами с их помощью к стационарной крышке 5 в торце с соответствующими этим трем резьбовым отверстиям тремя стопорными отверстиями для винтов. Каждая роликовая опора 9 выполнена в форме усеченного прямого кругового конуса, имеет угол наклона образующей боковой поверхности к оси симметрии роликовой опоры, равный и обратно направленный углунаклона образующей внутренней конусной боковой поверхности бункера 4 к ее оси симметрии. Кормораздатчик работает следующим образом. Для загрузки бункер 4 кормораздатчика поворачивается в вертикальное положение(фиг. 2), при этом стационарная крышка 5 остается на месте, а передний свободный проем бункера 4 оказывается сверху. На нем с помощью кронштейнов 17 и винтов 18 установлена со стороны карданного вала 15 отдельная крышка 16, закрывающая половину верхнего отверстия бункера 4. Через незакрытое отдельной крышкой 16 отверстие в верхней части бункера 4 с помощью любого погрузчика загружаются разные корма - сыпучие (комбикорм), слабо сыпучие (силос, сенаж и пр.), несыпучие (сено), прессованные в тюки или рулоны и т.д. Затем бункер 4 поворачивается в исходное горизонтальное положение с некоторым наклоном вперед, степень наклона зависит от требуемой нормы выдачи кормов,после чего включается вращение бункера 4, и он поворачивается на 180 таким образом,чтобы отдельная крышка 16 заняла симметричное вертикальной продольной плоскости симметрии бункера 4 положение. Далее винты 18 выворачиваются из кронштейнов 17 и боковой поверхности бункера 4, вставляются в отверстия стационарной крышки 5 в торце и ввинчиваются в соответствующие этим отверстиям резьбовые отверстия отдельной крышки 16. В дальнейшем вращение бункера 4 осуществляется совместно с крыльчаткой 12. При вращении бункера 4 масса корма под действием своего веса, сил трения и наклона внутренней поверхности бункера 4 поворачивается совместно с поверхностью барабана и осыпается вниз, за счет чего вся масса корма постепенно перемещается вперед, в сторону вращающейся крыльчатки 12. Если в бункер 4 загружены различные корма, в процессе его вращения происходит их перемешивание. По мере движения в сторону крыльчатки 12 масса корма измельчается ножами 13, захватывается крыльчаткой 12 и через окна корпуса и лотки 14 выгружается в кормушки. Норма выдачи корма на единицу длины кормушки регулируется изменением наклона бункера 4 вперед, т.к. от величины угла этого наклона напрямую зависит общая скорость перемещения массы корма в сторону крыльчатки 12. Возможно также регулирование выдачи изменением скорости вращения бункера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
