Кормораздатчик

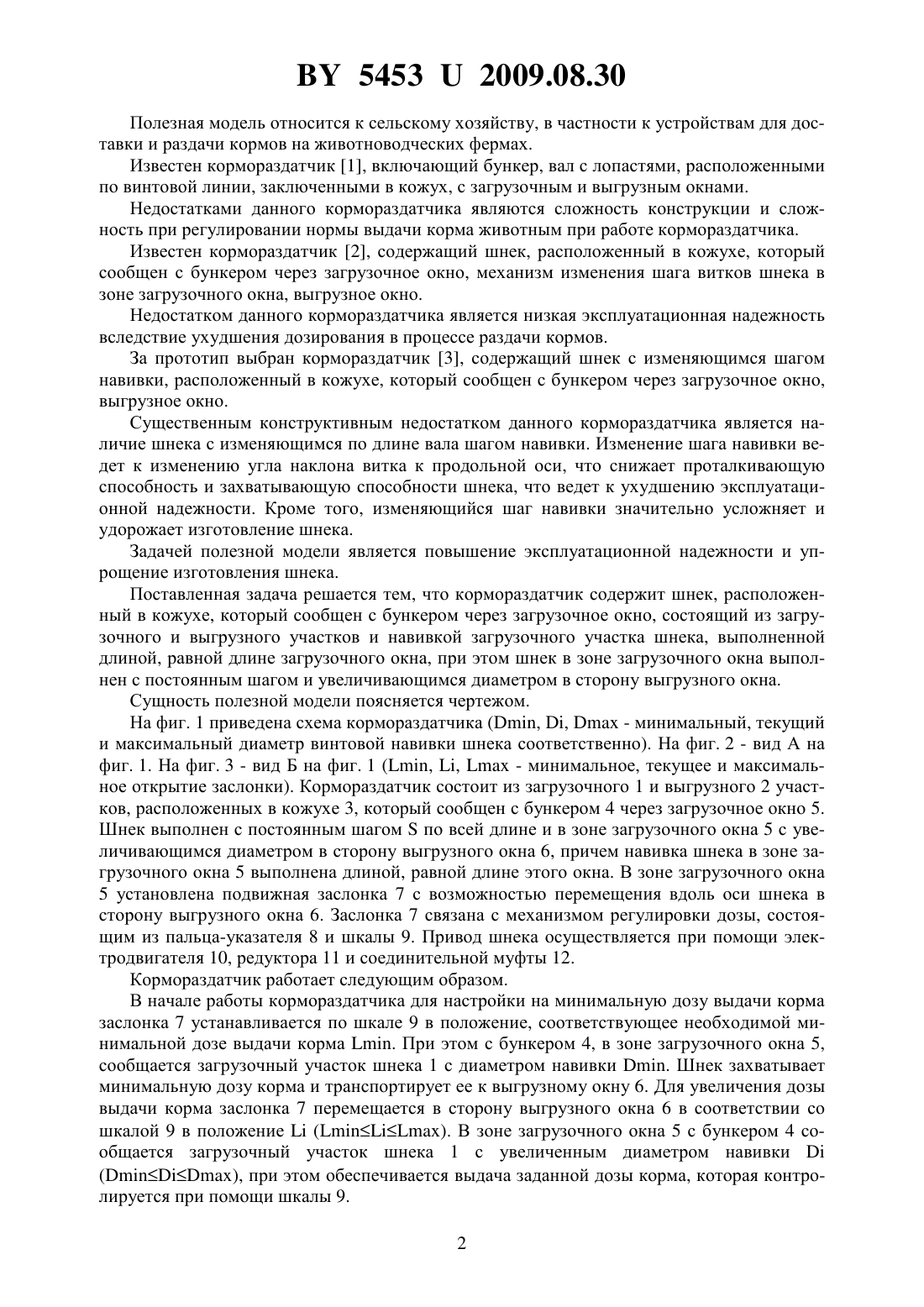

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Оскирко Александр Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Кормораздатчик, содержащий шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, состоящий из загрузочного и выгрузного участков и навивкой загрузочного участка шнека, выполненной длиной, равной длине загрузочного окна, отличающийся тем, что шнек в зоне загрузочного окна выполнен с постоянным шагом и увеличивающимся диаметром в сторону выгрузного окна. 54532009.08.30 Полезная модель относится к сельскому хозяйству, в частности к устройствам для доставки и раздачи кормов на животноводческих фермах. Известен кормораздатчик 1, включающий бункер, вал с лопастями, расположенными по винтовой линии, заключенными в кожух, с загрузочным и выгрузным окнами. Недостатками данного кормораздатчика являются сложность конструкции и сложность при регулировании нормы выдачи корма животным при работе кормораздатчика. Известен кормораздатчик 2, содержащий шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, механизм изменения шага витков шнека в зоне загрузочного окна, выгрузное окно. Недостатком данного кормораздатчика является низкая эксплуатационная надежность вследствие ухудшения дозирования в процессе раздачи кормов. За прототип выбран кормораздатчик 3, содержащий шнек с изменяющимся шагом навивки, расположенный в кожухе, который сообщен с бункером через загрузочное окно,выгрузное окно. Существенным конструктивным недостатком данного кормораздатчика является наличие шнека с изменяющимся по длине вала шагом навивки. Изменение шага навивки ведет к изменению угла наклона витка к продольной оси, что снижает проталкивающую способность и захватывающую способности шнека, что ведет к ухудшению эксплуатационной надежности. Кроме того, изменяющийся шаг навивки значительно усложняет и удорожает изготовление шнека. Задачей полезной модели является повышение эксплуатационной надежности и упрощение изготовления шнека. Поставленная задача решается тем, что кормораздатчик содержит шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, состоящий из загрузочного и выгрузного участков и навивкой загрузочного участка шнека, выполненной длиной, равной длине загрузочного окна, при этом шнек в зоне загрузочного окна выполнен с постоянным шагом и увеличивающимся диаметром в сторону выгрузного окна. Сущность полезной модели поясняется чертежом. На фиг. 1 приведена схема кормораздатчика (, ,- минимальный, текущий и максимальный диаметр винтовой навивки шнека соответственно). На фиг. 2 - вид А на фиг. 1. На фиг. 3 - вид Б на фиг. 1 (, ,- минимальное, текущее и максимальное открытие заслонки). Кормораздатчик состоит из загрузочного 1 и выгрузного 2 участков, расположенных в кожухе 3, который сообщен с бункером 4 через загрузочное окно 5. Шнек выполнен с постоянным шагомпо всей длине и в зоне загрузочного окна 5 с увеличивающимся диаметром в сторону выгрузного окна 6, причем навивка шнека в зоне загрузочного окна 5 выполнена длиной, равной длине этого окна. В зоне загрузочного окна 5 установлена подвижная заслонка 7 с возможностью перемещения вдоль оси шнека в сторону выгрузного окна 6. Заслонка 7 связана с механизмом регулировки дозы, состоящим из пальца-указателя 8 и шкалы 9. Привод шнека осуществляется при помощи электродвигателя 10, редуктора 11 и соединительной муфты 12. Кормораздатчик работает следующим образом. В начале работы кормораздатчика для настройки на минимальную дозу выдачи корма заслонка 7 устанавливается по шкале 9 в положение, соответствующее необходимой минимальной дозе выдачи корма . При этом с бункером 4, в зоне загрузочного окна 5,сообщается загрузочный участок шнека 1 с диаметром навивки . Шнек захватывает минимальную дозу корма и транспортирует ее к выгрузному окну 6. Для увеличения дозы выдачи корма заслонка 7 перемещается в сторону выгрузного окна 6 в соответствии со шкалой 9 в положение. В зоне загрузочного окна 5 с бункером 4 сообщается загрузочный участок шнека 1 с увеличенным диаметром навивки, при этом обеспечивается выдача заданной дозы корма, которая контролируется при помощи шкалы 9. 2 54532009.08.30 Для прекращения выдачи доз корма животным заслонка 7 перемещается в крайнее правое положение (в соответствии с чертежом), отсекая бункер 4 от загрузочного участка шнека 1. Эксплуатационная надежность повышается за счет возможности оперативного изменения дозы выдачи корма в непрерывный ряд кормушек при постоянной угловой скорости вращения шнека, а в случае необходимости и полного прекращения раздачи. Упрощается изготовление шнека. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
