Стенд для испытания танкового стабилизатора 2Э28М

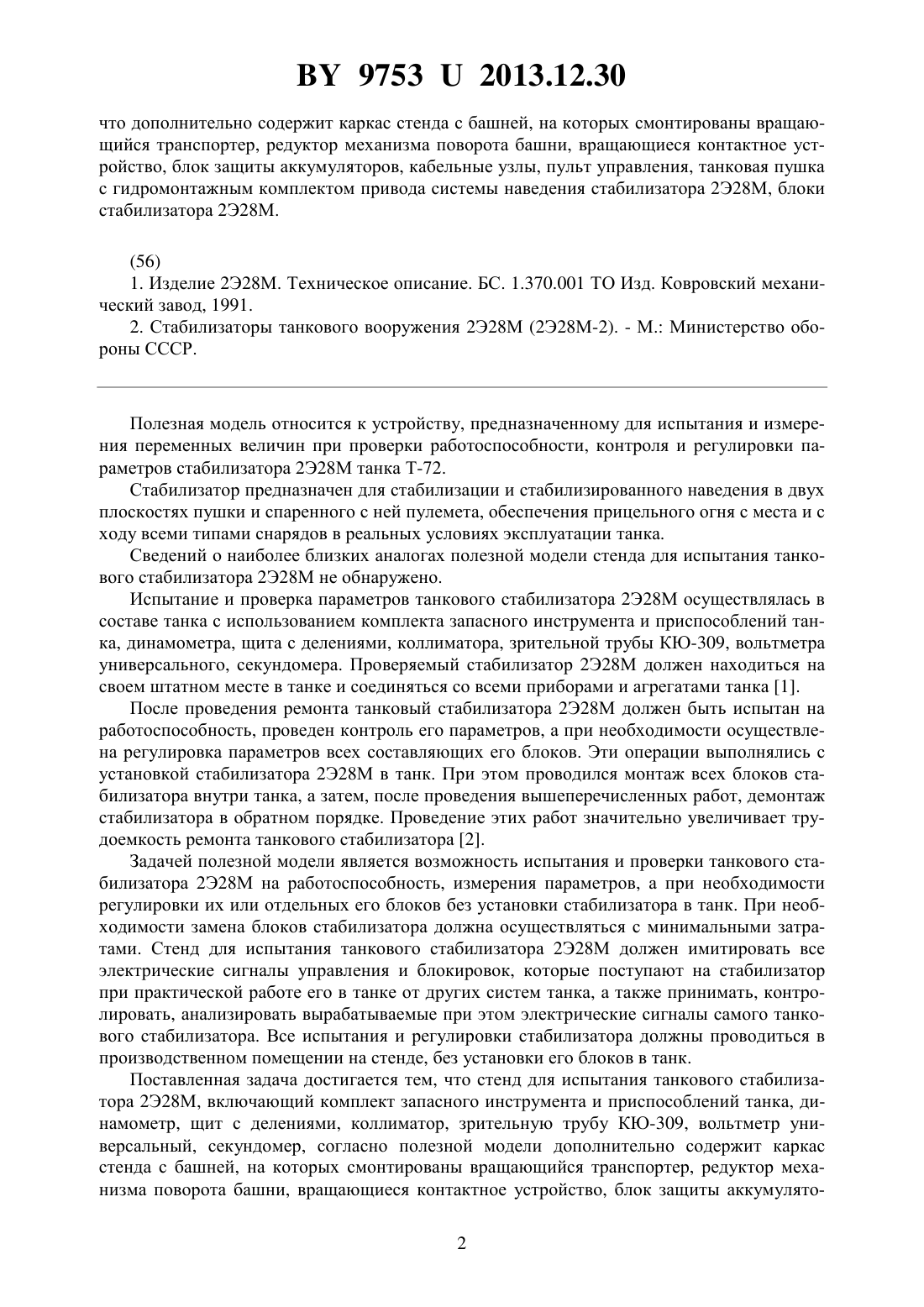

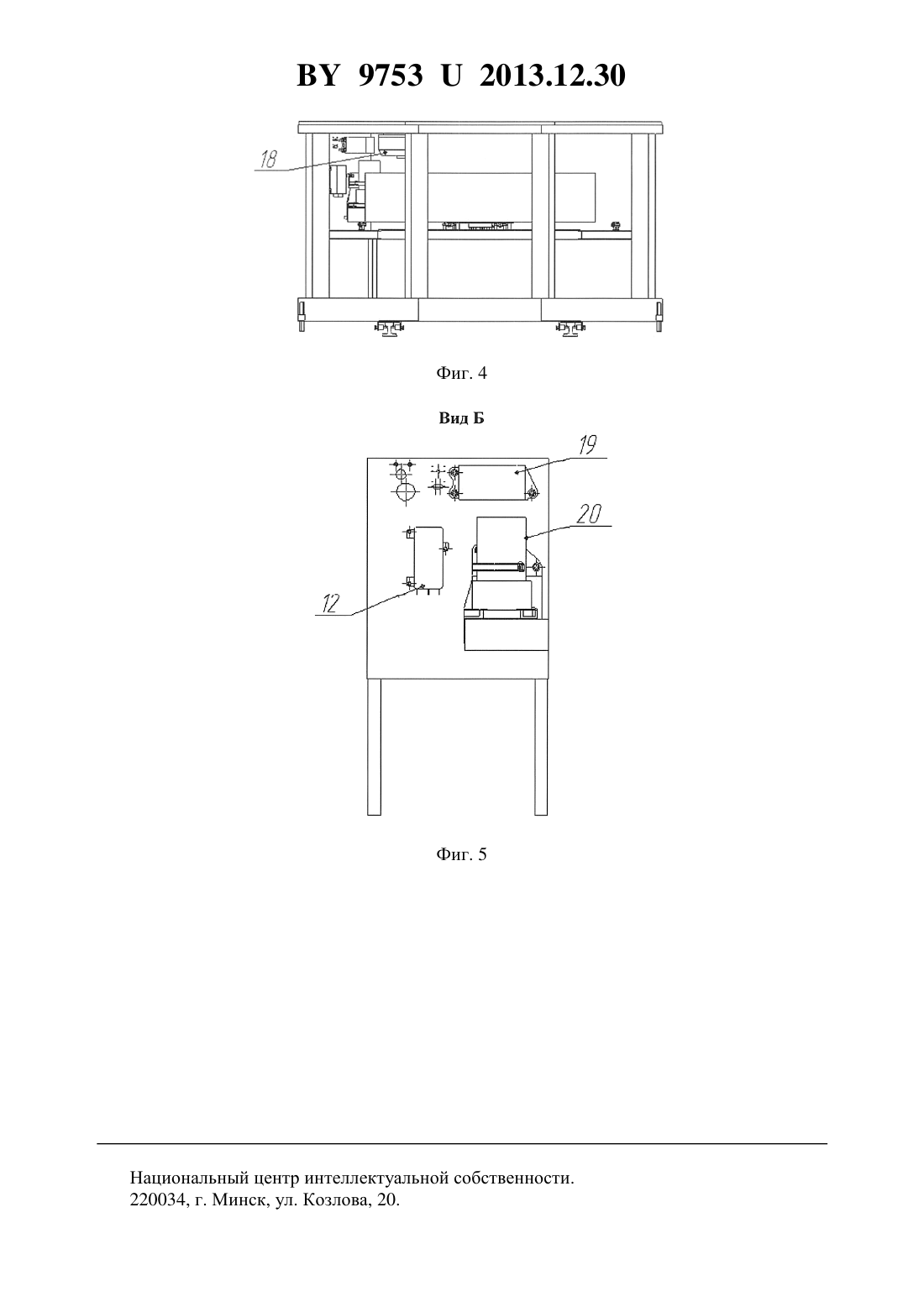

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ИСПЫТАНИЯ ТАНКОВОГО СТАБИЛИЗАТОРА 2 Э 28 М(71) Заявитель Открытое акционерное общество 140 ремонтный завод(72) Авторы Выжимко Игорь Васильевич Дедунович Владимир Геннадьевич Станкевич Виталий Валерьевич Буев Виталий Иванович(73) Патентообладатель Открытое акционерное общество 140 ремонтный завод(57) Стенд для испытания танкового стабилизатора 2 Э 28 М, включающий комплект запасного инструмента и приспособлений танка, динамометр, щит с делениями, коллиматор,зрительную трубу КЮ-309, вольтметр универсальный, секундомер, отличающийся тем, Фиг. 1 97532013.12.30 что дополнительно содержит каркас стенда с башней, на которых смонтированы вращающийся транспортер, редуктор механизма поворота башни, вращающиеся контактное устройство, блок защиты аккумуляторов, кабельные узлы, пульт управления, танковая пушка с гидромонтажным комплектом привода системы наведения стабилизатора 2 Э 28 М, блоки стабилизатора 2 Э 28 М.(56) 1. Изделие 2 Э 28 М. Техническое описание. БС. 1.370.001 ТО Изд. Ковровский механический завод, 1991. 2. Стабилизаторы танкового вооружения 2 Э 28 М (2 Э 28 М-2). - М. Министерство обороны СССР. Полезная модель относится к устройству, предназначенному для испытания и измерения переменных величин при проверки работоспособности, контроля и регулировки параметров стабилизатора 2 Э 28 М танка Т-72. Стабилизатор предназначен для стабилизации и стабилизированного наведения в двух плоскостях пушки и спаренного с ней пулемета, обеспечения прицельного огня с места и с ходу всеми типами снарядов в реальных условиях эксплуатации танка. Сведений о наиболее близких аналогах полезной модели стенда для испытания танкового стабилизатора 2 Э 28 М не обнаружено. Испытание и проверка параметров танкового стабилизатора 2 Э 28 М осуществлялась в составе танка с использованием комплекта запасного инструмента и приспособлений танка, динамометра, щита с делениями, коллиматора, зрительной трубы КЮ-309, вольтметра универсального, секундомера. Проверяемый стабилизатор 2 Э 28 М должен находиться на своем штатном месте в танке и соединяться со всеми приборами и агрегатами танка 1. После проведения ремонта танковый стабилизатора 2 Э 28 М должен быть испытан на работоспособность, проведен контроль его параметров, а при необходимости осуществлена регулировка параметров всех составляющих его блоков. Эти операции выполнялись с установкой стабилизатора 2 Э 28 М в танк. При этом проводился монтаж всех блоков стабилизатора внутри танка, а затем, после проведения вышеперечисленных работ, демонтаж стабилизатора в обратном порядке. Проведение этих работ значительно увеличивает трудоемкость ремонта танкового стабилизатора 2. Задачей полезной модели является возможность испытания и проверки танкового стабилизатора 2 Э 28 М на работоспособность, измерения параметров, а при необходимости регулировки их или отдельных его блоков без установки стабилизатора в танк. При необходимости замена блоков стабилизатора должна осуществляться с минимальными затратами. Стенд для испытания танкового стабилизатора 2 Э 28 М должен имитировать все электрические сигналы управления и блокировок, которые поступают на стабилизатор при практической работе его в танке от других систем танка, а также принимать, контролировать, анализировать вырабатываемые при этом электрические сигналы самого танкового стабилизатора. Все испытания и регулировки стабилизатора должны проводиться в производственном помещении на стенде, без установки его блоков в танк. Поставленная задача достигается тем, что стенд для испытания танкового стабилизатора 2 Э 28 М, включающий комплект запасного инструмента и приспособлений танка, динамометр, щит с делениями, коллиматор, зрительную трубу КЮ-309, вольтметр универсальный, секундомер, согласно полезной модели дополнительно содержит каркас стенда с башней, на которых смонтированы вращающийся транспортер, редуктор механизма поворота башни, вращающиеся контактное устройство, блок защиты аккумулято 2 97532013.12.30 ров, кабельные узлы, пульт управления, танковая пушка с гидромонтажным комплектом привода системы наведения стабилизатора 2 Э 28 М, блоки стабилизатора 2 Э 28 М. Спроектированный и изготовленный стенд (ЮЭПФ.Т 4.196.000 РЭ) для испытания танкового стабилизатора 2 Э 28 М представляет собой имитатор танка, позволяющий осуществить необходимые режимы работы проверяемого танкового стабилизатора, проверку его работоспособности, контроля, а при необходимости регулировки параметров его блоков без установки стабилизатора в танк. Стенд представляет собой металлический каркас 4 (фиг. 2) с креплением, на котором предусмотрены места для установки гидромонтажного комплекта привода стабилизатора насос с приводным двигателем 20 (фиг. 5), гидромотор большого момента 18 (фиг. 4), бак пополнительный 19 (фиг. 5), распределительная коробка 12 (фиг. 5). Для предотвращения опрокидывания или смещения, основание каркаса стенда жестко крепится к рельсовому полотну специальными болтами, которое устанавливается на пол производственного участка. Что позволяет осуществлять необходимые оперативные перемещения стенда в пределах производственного участка по ремонту стабилизатора. На каркасе 4 (фиг. 2) расположены узлы, имитирующие оборудование и электрические цепи корпуса танка, согласно схеме электрической стенда (фиг. 1), необходимые для полноценного функционирования танкового стабилизатора. Вращающееся контактное устройство 8 (фиг. 1), предназначенное для передачи электрического тока из корпуса танка в башню танка, а также различных электрических сигналов. Блок защиты аккумуляторов 9 (фиг. 1) предназначен для защиты аппаратуры от перегрузочных токов и коротких замыканий. Розетка внешнего запуска 10 (фиг. 1) предназначена для подключения стенда к источнику питания. Контактор 11 (фиг. 1) предназначен для подачи электропитания на схему стенда. Коробка распределительная 12 (фиг. 1) (технологическая) стабилизатора предназначена для управления стабилизатором. Выключатель конечный 14 (фиг. 1) предназначен для включения блокировки привода горизонтального наведения. Предохранитель 15 (фиг. 1). Амперметр с шунтом 13 (фиг. 1) предназначен для контроля потребляемого тока стабилизатором. Пульт управления 1 (фиг. 1) предназначен для имитации сигналов корпуса танка (люк механика-водителя открыт, аварийный поворот башни) и сигнализации о подаче напряжения питания на стенд. Гидромонтажный комплект 18 (фиг. 4), 19 (фиг. 5), 20 (фиг. 5) (технологический) привода стабилизатора, предназначен для соединения исполнительных механизмов стабилизатора с насосными узлами стабилизатора. Кабельные узлы 5 (фиг. 1) и 6 (фиг. 1) технологического комплекта стабилизатора 3(фиг. 1) предназначены для передачи электрических сигналов от коробки распределительной к исполнительным механизмам стабилизатора. Вращающийся транспортер 16 (фиг. 2) с компонентами автомата заряжания предназначены для имитации сигналов поступающих в стабилизатор от автомата заряжания. На каркас стенда посредством погона башни установлена горизонтально технологическая башня 2 (фиг. 2), в которой смонтировано штатное оборудование танка Т-72 с технологическим комплектом стабилизатора 2 Э 28 М 3 (фиг. 1). Стенд для испытания стабилизаторов подключается силовыми кабелями к источнику питания 7 (фиг. 1) мощностью 10 кВт с буферной группой (аккумуляторными батареями),имитирующий схему электроснабжения танка. 97532013.12.30 На стенде установлен технологический комплект (эталонных блоков) стабилизатора 2 Э 28 М 3 (фиг. 1), позволяющий путем замены технологических блоков стабилизатора на испытуемые производить испытание и измерение параметров, а при необходимости предварительную настройку испытуемых блоков стабилизатора. Для подготовки стенда к работе необходимо зафиксировать все подвижные части стенда, установить ограждение и предупреждающие знаки вокруг рабочей зоны стенда,убрать все мешающие предметы из рабочей зоны, подключить пульт управления 1 (фиг. 1) к разъему вращающегося контактного устройства, установить все выключатели в исходное состояние, закрепить на штатном месте проверяемые блоки стабилизатора и подключить все кабельные узлы, застопорить пушку и башню, механизмы автомата заряжания установить в исходное положение, подключить силовые кабели питающей установки, запустить питающую установку, включить тумблер подачи электропитания на стенд. Испытание танкового стабилизатора 2 Э 28 М на стенде проводится по тем же техническим требованиям и параметрам, что и испытание его в составе танка. Перечень фигур. На фиг. 1 представлена схема электрическая стенда для испытания танкового стабилизатора 2 Э 28 М. Схематично показаны основные составные части стенда, блоки стабилизатора, пульт управления, кабельные узлы, соединяющие их в единое целое. На фиг. 2 изображен вид сбоку стенда для испытания стабилизатора 2 Э 23 М. На котором показаны, как установлены на стенде башня в сборе 2 каркас стенда с креплением 4 вращающийся транспортер 16 редуктор механизма поворота колпака 17. На фиг. 3 показан разрез по А-А (фиг. 2), где указано размещение на стенде вращающегося контактного устройства 8 (фиг. 3) и блока защиты аккумуляторов 9 (фиг. 3). На фиг. 4 представлена установка гидромотора 18, проверяемого стабилизатора, на каркасе стенда. На фиг. 5 показан вид Б по разрезу А-А (фиг. 2), где представлена установка блоков,проверяемого стабилизатора, на каркасе стенда распределительная коробка 12 бак пополнительный 19 насос с приводным двигателем 20. Испытания изготовленного опытного образца стенда для проверки танкового стабилизатора 2 Э 28 М подтвердили соответствие полезной модели поставленной задаче. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
