Стенд для испытания пружин

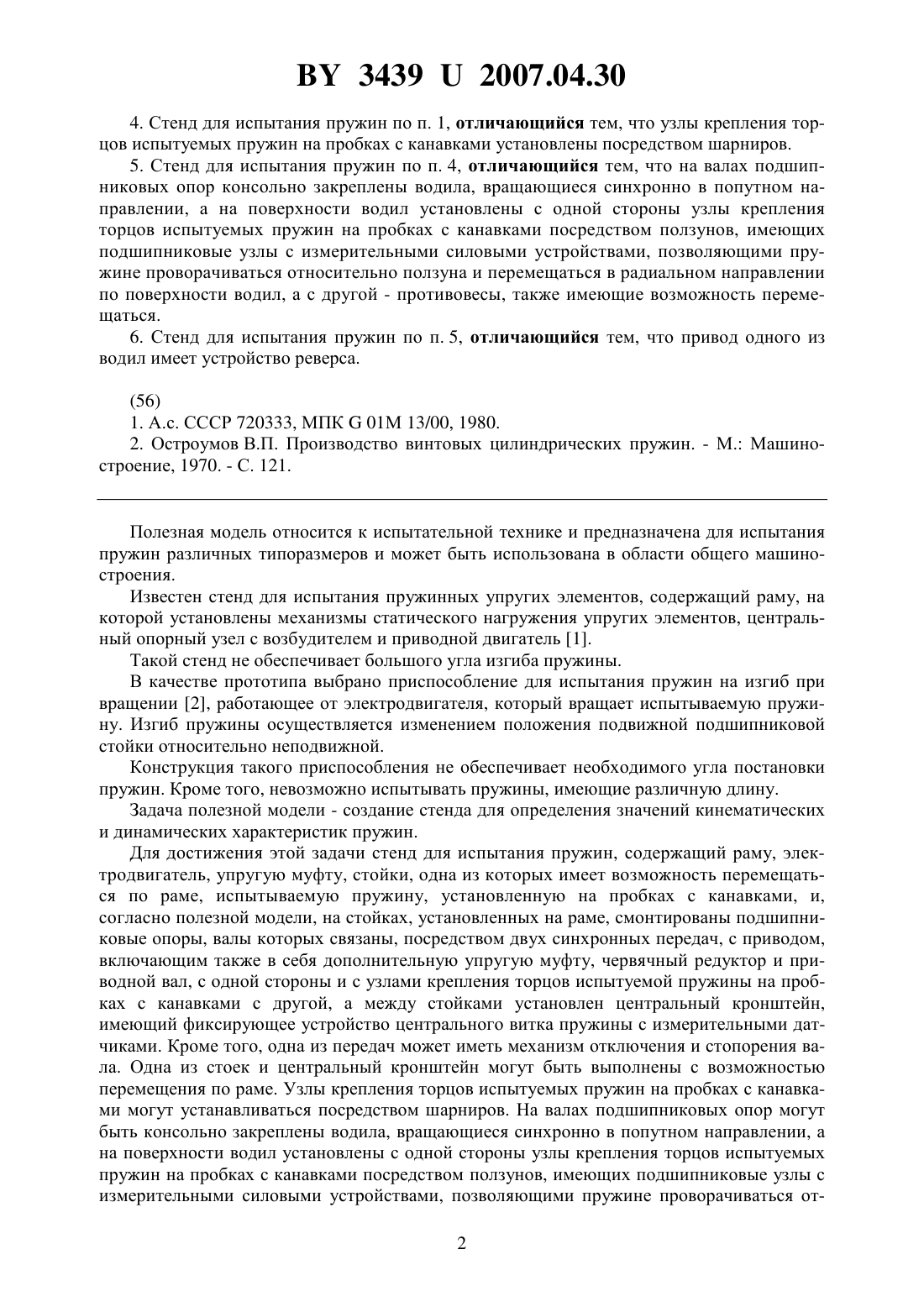

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ИСПЫТАНИЯ ПРУЖИН(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Кургузиков Александр Михайлович Волков Николай Викторович Новосельцев Константин Владимирович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Стенд для испытания пружин, содержащий раму, электродвигатель, упругую муфту,стойки, одна из которых имеет возможность перемещаться по раме, испытываемую пружину, установленную на пробках с канавками, отличающийся тем, что на стойках, установленных на раме, смонтированы подшипниковые опоры, валы которых связаны,посредством двух синхронных передач, с приводом, включающим также в себя дополнительную упругую муфту, червячный редуктор и приводной вал, с одной стороны и с узлами крепления торцов испытуемой пружины на пробках с канавками с другой, а между стойками установлен центральный кронштейн, имеющий фиксирующее устройство центрального витка пружины с измерительными датчиками. 2. Стенд для испытания пружин по п. 1, отличающийся тем, что, по крайней мере,одна из передач имеет механизм отключения и стопорения вала. 3. Стенд для испытания пружин по п. 1, отличающийся тем, что центральный кронштейн выполнен с возможностью перемещения по раме. 34392007.04.30 4. Стенд для испытания пружин по п. 1, отличающийся тем, что узлы крепления торцов испытуемых пружин на пробках с канавками установлены посредством шарниров. 5. Стенд для испытания пружин по п. 4, отличающийся тем, что на валах подшипниковых опор консольно закреплены водила, вращающиеся синхронно в попутном направлении, а на поверхности водил установлены с одной стороны узлы крепления торцов испытуемых пружин на пробках с канавками посредством ползунов, имеющих подшипниковые узлы с измерительными силовыми устройствами, позволяющими пружине проворачиваться относительно ползуна и перемещаться в радиальном направлении по поверхности водил, а с другой - противовесы, также имеющие возможность перемещаться. 6. Стенд для испытания пружин по п. 5, отличающийся тем, что привод одного из водил имеет устройство реверса.(56) 1. А.с. СССР 720333, МПК 01 М 13/00, 1980. 2. Остроумов В.П. Производство винтовых цилиндрических пружин. - М. Машиностроение, 1970. - С. 121. Полезная модель относится к испытательной технике и предназначена для испытания пружин различных типоразмеров и может быть использована в области общего машиностроения. Известен стенд для испытания пружинных упругих элементов, содержащий раму, на которой установлены механизмы статического нагружения упругих элементов, центральный опорный узел с возбудителем и приводной двигатель 1. Такой стенд не обеспечивает большого угла изгиба пружины. В качестве прототипа выбрано приспособление для испытания пружин на изгиб при вращении 2, работающее от электродвигателя, который вращает испытываемую пружину. Изгиб пружины осуществляется изменением положения подвижной подшипниковой стойки относительно неподвижной. Конструкция такого приспособления не обеспечивает необходимого угла постановки пружин. Кроме того, невозможно испытывать пружины, имеющие различную длину. Задача полезной модели - создание стенда для определения значений кинематических и динамических характеристик пружин. Для достижения этой задачи стенд для испытания пружин, содержащий раму, электродвигатель, упругую муфту, стойки, одна из которых имеет возможность перемещаться по раме, испытываемую пружину, установленную на пробках с канавками, и,согласно полезной модели, на стойках, установленных на раме, смонтированы подшипниковые опоры, валы которых связаны, посредством двух синхронных передач, с приводом,включающим также в себя дополнительную упругую муфту, червячный редуктор и приводной вал, с одной стороны и с узлами крепления торцов испытуемой пружины на пробках с канавками с другой, а между стойками установлен центральный кронштейн,имеющий фиксирующее устройство центрального витка пружины с измерительными датчиками. Кроме того, одна из передач может иметь механизм отключения и стопорения вала. Одна из стоек и центральный кронштейн могут быть выполнены с возможностью перемещения по раме. Узлы крепления торцов испытуемых пружин на пробках с канавками могут устанавливаться посредством шарниров. На валах подшипниковых опор могут быть консольно закреплены водила, вращающиеся синхронно в попутном направлении, а на поверхности водил установлены с одной стороны узлы крепления торцов испытуемых пружин на пробках с канавками посредством ползунов, имеющих подшипниковые узлы с измерительными силовыми устройствами, позволяющими пружине проворачиваться от 2 34392007.04.30 носительно ползуна и перемещаться в радиальном направлении по поверхности водил, а с другой - противовесы, также имеющие возможность перемещаться. Привод одного из водил может иметь устройство реверса. Стенд позволяет, по меньшей мере, испытывать пружины длиной 200700 мм, наружным диаметром 20200 мм, сечением проката навивки до 16 мм, изменяя угол постановки пружины до 360 градусов, при регулировании частоты вращения, а также определять возникающие напряжения в витках пружины, углы наклона плоскости витков и величины перемещений центральных витков при колебаниях. Сущность полезной модели поясняется чертежами на фиг. 1 изображена кинематическая схема стенда для испытания пружин. Стенд для испытания пружин, содержащий раму 1, электродвигатель 2, упругую муфту 3, стойки 4, одна из которых имеет возможность перемещаться по раме 1, испытываемую пружину 5, установленную на пробках с канавками 6, и, согласно изобретению, на стойках 4, установленных на раме 1, смонтированы подшипниковые опоры 7, валы которых связаны, посредством двух синхронных передач 8, с приводом, включающим также в себя дополнительную упругую муфту 9, червячный редуктор 10 и приводной вал 11, с одной стороны и с узлами крепления торцов испытуемой пружины 5 на пробках с канавками 6 с другой, а между стойками 4 установлен центральный кронштейн 12, имеющий фиксирующее устройство 13 центрального витка пружины 5 с измерительными датчиками. Кроме того, одна из передач 8 может иметь механизм отключения и стопорения вала. Центральный кронштейн 12 может быть выполнен с возможностью перемещения по раме 1. Узлы крепления торцов испытуемых пружин 5 на пробках с канавками 6 могут устанавливаться посредством шарниров 14. На валах подшипниковых опор 7 могут быть консольно закреплены водила 15, вращающиеся синхронно в попутном направлении, а на поверхности водил 15 установлены с одной стороны узлы крепления торцов испытуемых пружин 5 на пробках с канавками 6 посредством ползунов 16, имеющих подшипниковые узлы 17 с измерительными силовыми устройствами 18, позволяющими пружине 5 проворачиваться относительно ползуна 16, и перемещаться в радиальном направлении по поверхности водил 15, а с другой - противовесы 19, также имеющие возможность перемещаться. Привод одного из водил 15 может иметь устройство реверса. Стенд для испытания пружин работает следующим образом. Пуск стенда осуществляется от электродвигателя 2 через червячный редуктор 10, упругие муфты 3 и 9, приводной вал 11 и синхронные передачи 8. Происходит вращение пружины 5 вокруг фиксирующего устройства 13, находящегося на центральном кронштейне 12. Концы пружины 5 на пробках с канавками 6 вращаются относительно центрального витка, закрепленного в фиксирующем устройстве 13. Величина напряжений,деформаций в витках пружины, углы наклона плоскости витков и величины перемещений центральных витков при колебаниях фиксируются специальной аппаратурой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
