Стенд для проверки танкового прицела-дальномера квантового

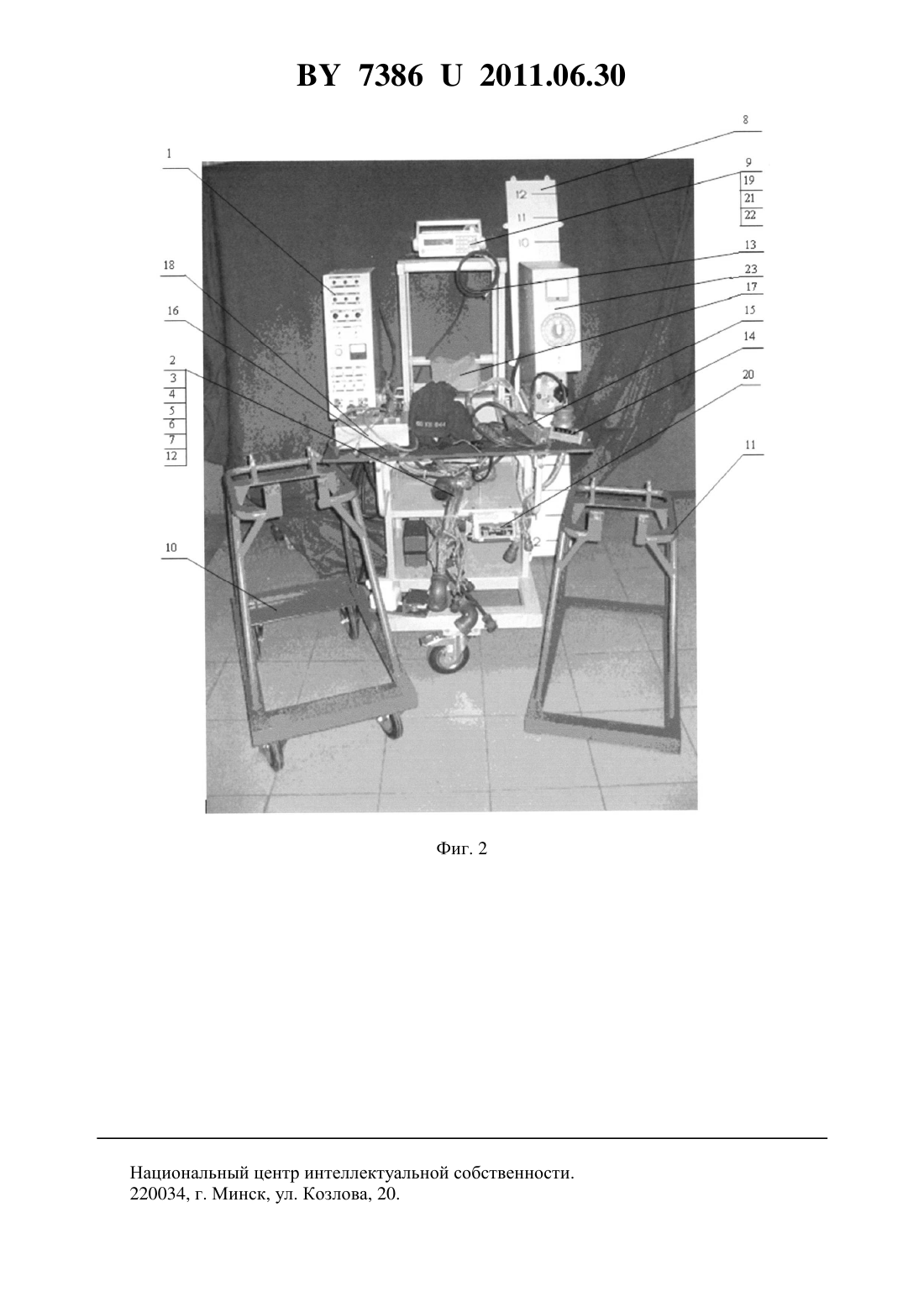

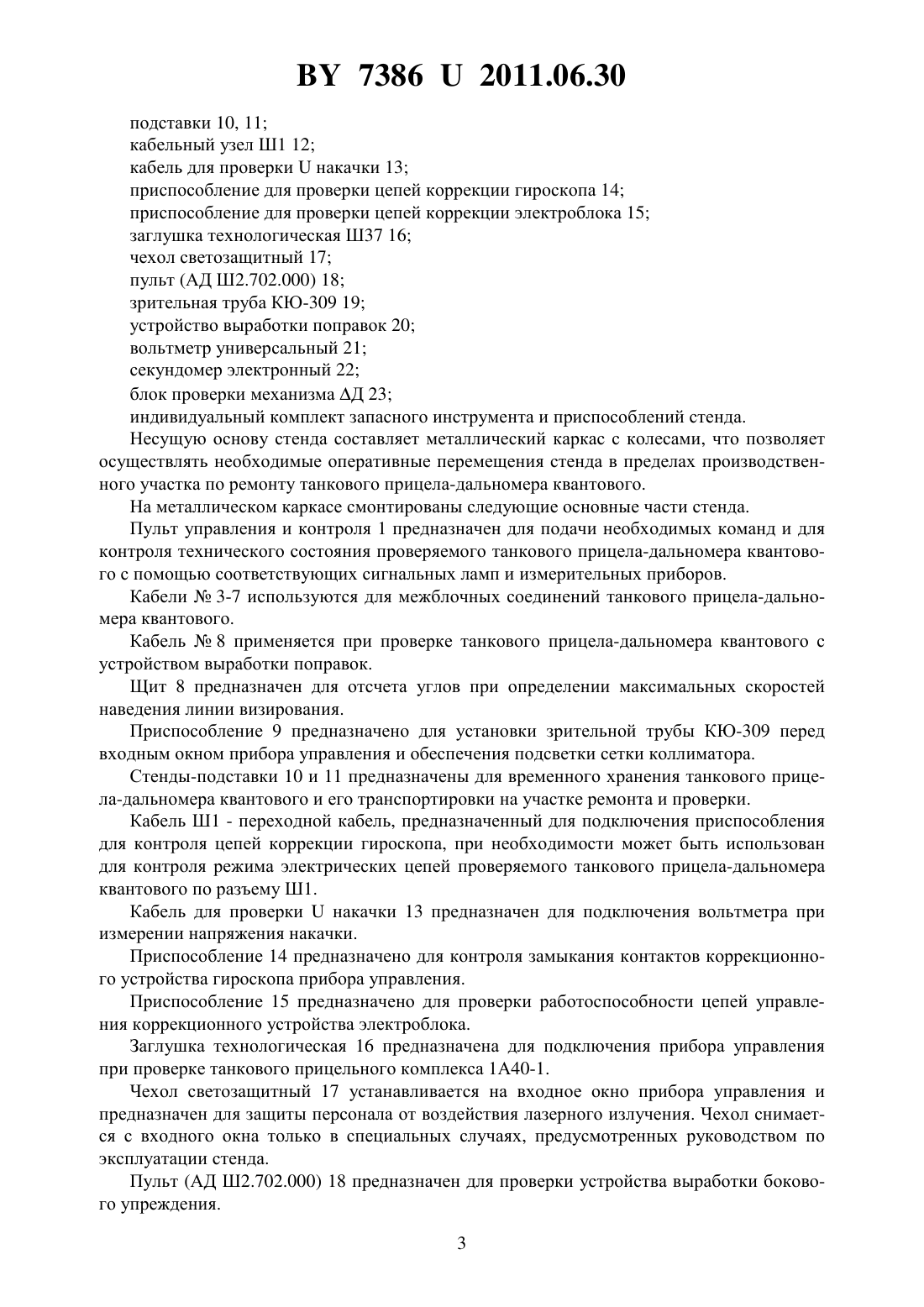

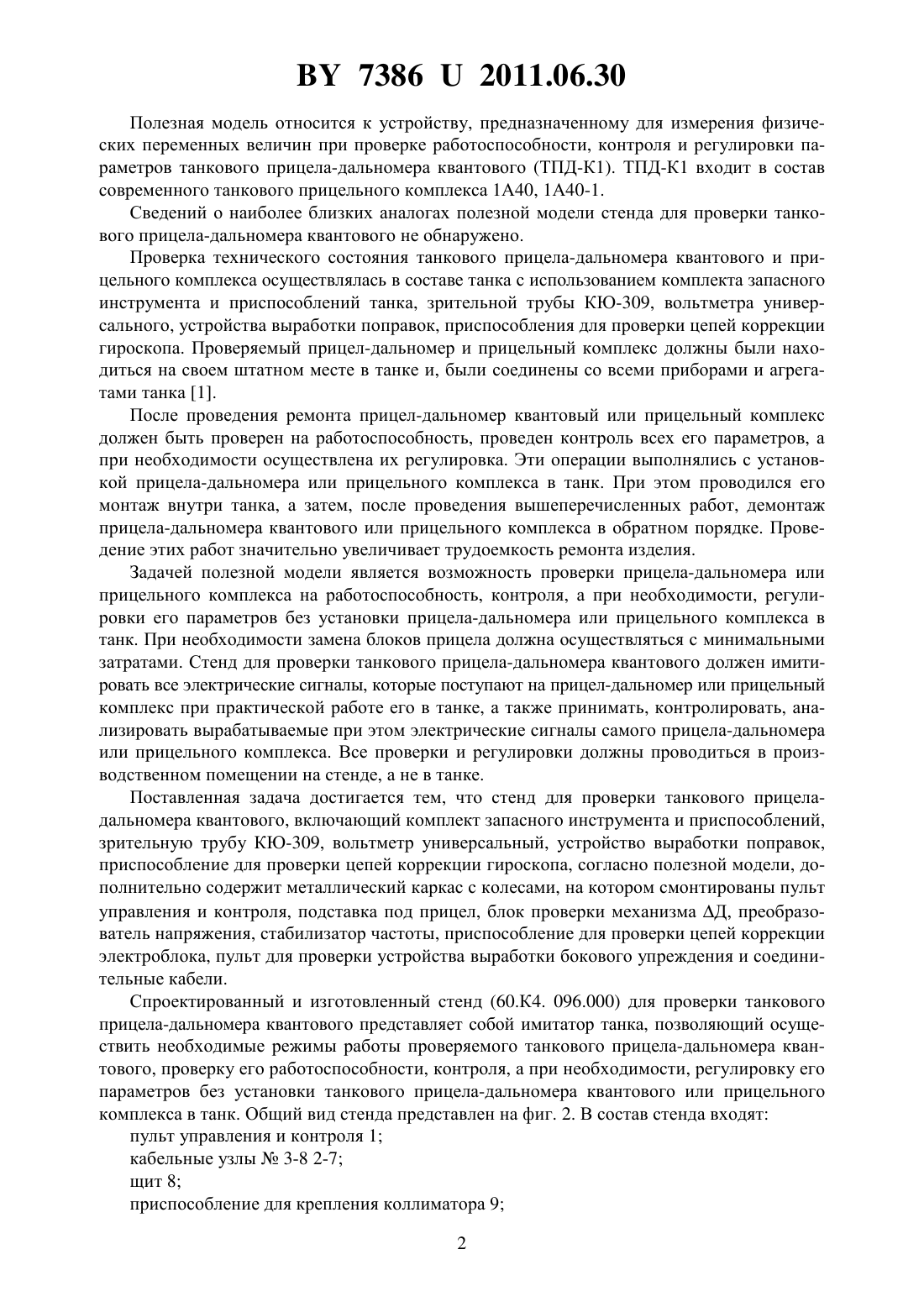

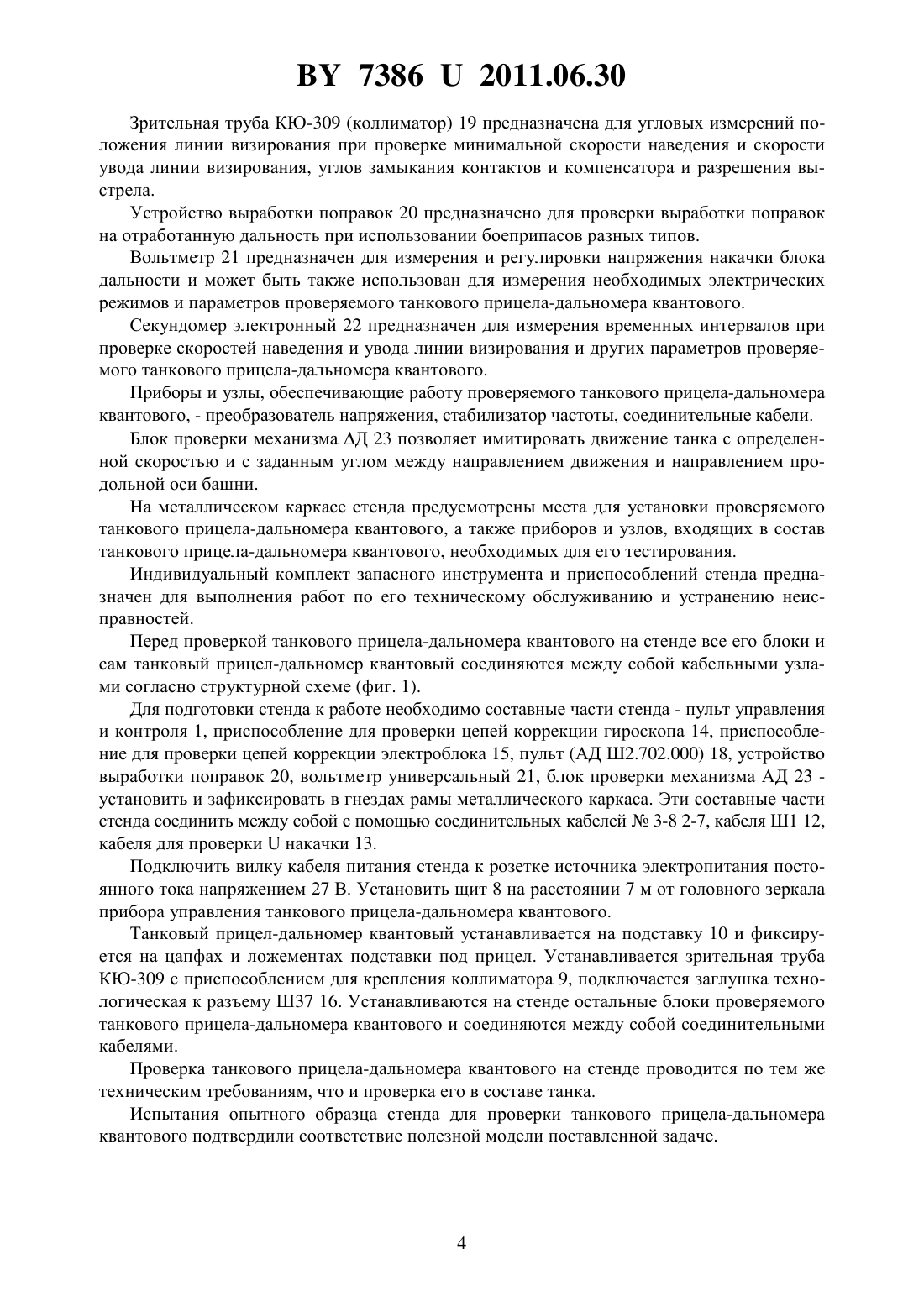

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ПРОВЕРКИ ТАНКОВОГО ПРИЦЕЛА-ДАЛЬНОМЕРА КВАНТОВОГО(71) Заявитель Открытое акционерное общество 140 ремонтный завод(72) Авторы Чагаров Леонид Михайлович Фалей Владимир Сигизмундович(73) Патентообладатель Открытое акционерное общество 140 ремонтный завод(57) Стенд для проверки танкового прицела-дальномера квантового включает комплект запасного инструмента и приспособлений, зрительную трубу КЮ-309, вольтметр универсальный, устройства выработки поправок, приспособление для проверки цепей коррекции гироскопа, отличающийся тем, что дополнительно содержит металлический каркас с колесами, на котором смонтированы пульт управления и контроля, подставка под прицел,блок проверки механизма Д, преобразователь напряжения, стабилизатор частоты, приспособление для проверки цепей коррекции электроблока, пульт для проверки устройства выработки бокового упреждения и соединительные кабели. 73862011.06.30 Полезная модель относится к устройству, предназначенному для измерения физических переменных величин при проверке работоспособности, контроля и регулировки параметров танкового прицела-дальномера квантового (ТПД-К 1). ТПД-К 1 входит в состав современного танкового прицельного комплекса 1 А 40, 1 А 40-1. Сведений о наиболее близких аналогах полезной модели стенда для проверки танкового прицела-дальномера квантового не обнаружено. Проверка технического состояния танкового прицела-дальномера квантового и прицельного комплекса осуществлялась в составе танка с использованием комплекта запасного инструмента и приспособлений танка, зрительной трубы КЮ-309, вольтметра универсального, устройства выработки поправок, приспособления для проверки цепей коррекции гироскопа. Проверяемый прицел-дальномер и прицельный комплекс должны были находиться на своем штатном месте в танке и, были соединены со всеми приборами и агрегатами танка 1. После проведения ремонта прицел-дальномер квантовый или прицельный комплекс должен быть проверен на работоспособность, проведен контроль всех его параметров, а при необходимости осуществлена их регулировка. Эти операции выполнялись с установкой прицела-дальномера или прицельного комплекса в танк. При этом проводился его монтаж внутри танка, а затем, после проведения вышеперечисленных работ, демонтаж прицела-дальномера квантового или прицельного комплекса в обратном порядке. Проведение этих работ значительно увеличивает трудоемкость ремонта изделия. Задачей полезной модели является возможность проверки прицела-дальномера или прицельного комплекса на работоспособность, контроля, а при необходимости, регулировки его параметров без установки прицела-дальномера или прицельного комплекса в танк. При необходимости замена блоков прицела должна осуществляться с минимальными затратами. Стенд для проверки танкового прицела-дальномера квантового должен имитировать все электрические сигналы, которые поступают на прицел-дальномер или прицельный комплекс при практической работе его в танке, а также принимать, контролировать, анализировать вырабатываемые при этом электрические сигналы самого прицела-дальномера или прицельного комплекса. Все проверки и регулировки должны проводиться в производственном помещении на стенде, а не в танке. Поставленная задача достигается тем, что стенд для проверки танкового прицеладальномера квантового, включающий комплект запасного инструмента и приспособлений,зрительную трубу КЮ-309, вольтметр универсальный, устройство выработки поправок,приспособление для проверки цепей коррекции гироскопа, согласно полезной модели, дополнительно содержит металлический каркас с колесами, на котором смонтированы пульт управления и контроля, подставка под прицел, блок проверки механизма Д, преобразователь напряжения, стабилизатор частоты, приспособление для проверки цепей коррекции электроблока, пульт для проверки устройства выработки бокового упреждения и соединительные кабели. Спроектированный и изготовленный стенд (60.К 4. 096.000) для проверки танкового прицела-дальномера квантового представляет собой имитатор танка, позволяющий осуществить необходимые режимы работы проверяемого танкового прицела-дальномера квантового, проверку его работоспособности, контроля, а при необходимости, регулировку его параметров без установки танкового прицела-дальномера квантового или прицельного комплекса в танк. Общий вид стенда представлен на фиг. 2. В состав стенда входят пульт управления и контроля 1 кабельные узлы 3-8 2-7 щит 8 приспособление для крепления коллиматора 9 2 73862011.06.30 подставки 10, 11 кабельный узел Ш 1 12 кабель для проверкинакачки 13 приспособление для проверки цепей коррекции гироскопа 14 приспособление для проверки цепей коррекции электроблока 15 заглушка технологическая Ш 37 16 чехол светозащитный 17 пульт (АД Ш 2.702.000) 18 зрительная труба КЮ-309 19 устройство выработки поправок 20 вольтметр универсальный 21 секундомер электронный 22 блок проверки механизма Д 23 индивидуальный комплект запасного инструмента и приспособлений стенда. Несущую основу стенда составляет металлический каркас с колесами, что позволяет осуществлять необходимые оперативные перемещения стенда в пределах производственного участка по ремонту танкового прицела-дальномера квантового. На металлическом каркасе смонтированы следующие основные части стенда. Пульт управления и контроля 1 предназначен для подачи необходимых команд и для контроля технического состояния проверяемого танкового прицела-дальномера квантового с помощью соответствующих сигнальных ламп и измерительных приборов. Кабели 3-7 используются для межблочных соединений танкового прицела-дальномера квантового. Кабель 8 применяется при проверке танкового прицела-дальномера квантового с устройством выработки поправок. Щит 8 предназначен для отсчета углов при определении максимальных скоростей наведения линии визирования. Приспособление 9 предназначено для установки зрительной трубы КЮ-309 перед входным окном прибора управления и обеспечения подсветки сетки коллиматора. Стенды-подставки 10 и 11 предназначены для временного хранения танкового прицела-дальномера квантового и его транспортировки на участке ремонта и проверки. Кабель Ш 1 - переходной кабель, предназначенный для подключения приспособления для контроля цепей коррекции гироскопа, при необходимости может быть использован для контроля режима электрических цепей проверяемого танкового прицела-дальномера квантового по разъему Ш 1. Кабель для проверкинакачки 13 предназначен для подключения вольтметра при измерении напряжения накачки. Приспособление 14 предназначено для контроля замыкания контактов коррекционного устройства гироскопа прибора управления. Приспособление 15 предназначено для проверки работоспособности цепей управления коррекционного устройства электроблока. Заглушка технологическая 16 предназначена для подключения прибора управления при проверке танкового прицельного комплекса 1 А 40-1. Чехол светозащитный 17 устанавливается на входное окно прибора управления и предназначен для защиты персонала от воздействия лазерного излучения. Чехол снимается с входного окна только в специальных случаях, предусмотренных руководством по эксплуатации стенда. Пульт (АД Ш 2.702.000) 18 предназначен для проверки устройства выработки бокового упреждения. 3 73862011.06.30 Зрительная труба КЮ-309 (коллиматор) 19 предназначена для угловых измерений положения линии визирования при проверке минимальной скорости наведения и скорости увода линии визирования, углов замыкания контактов и компенсатора и разрешения выстрела. Устройство выработки поправок 20 предназначено для проверки выработки поправок на отработанную дальность при использовании боеприпасов разных типов. Вольтметр 21 предназначен для измерения и регулировки напряжения накачки блока дальности и может быть также использован для измерения необходимых электрических режимов и параметров проверяемого танкового прицела-дальномера квантового. Секундомер электронный 22 предназначен для измерения временных интервалов при проверке скоростей наведения и увода линии визирования и других параметров проверяемого танкового прицела-дальномера квантового. Приборы и узлы, обеспечивающие работу проверяемого танкового прицела-дальномера квантового, - преобразователь напряжения, стабилизатор частоты, соединительные кабели. Блок проверки механизма Д 23 позволяет имитировать движение танка с определенной скоростью и с заданным углом между направлением движения и направлением продольной оси башни. На металлическом каркасе стенда предусмотрены места для установки проверяемого танкового прицела-дальномера квантового, а также приборов и узлов, входящих в состав танкового прицела-дальномера квантового, необходимых для его тестирования. Индивидуальный комплект запасного инструмента и приспособлений стенда предназначен для выполнения работ по его техническому обслуживанию и устранению неисправностей. Перед проверкой танкового прицела-дальномера квантового на стенде все его блоки и сам танковый прицел-дальномер квантовый соединяются между собой кабельными узлами согласно структурной схеме (фиг. 1). Для подготовки стенда к работе необходимо составные части стенда - пульт управления и контроля 1, приспособление для проверки цепей коррекции гироскопа 14, приспособление для проверки цепей коррекции электроблока 15, пульт (АД Ш 2.702.000) 18, устройство выработки поправок 20, вольтметр универсальный 21, блок проверки механизма АД 23 установить и зафиксировать в гнездах рамы металлического каркаса. Эти составные части стенда соединить между собой с помощью соединительных кабелей 3-8 2-7, кабеля Ш 1 12,кабеля для проверкинакачки 13. Подключить вилку кабеля питания стенда к розетке источника электропитания постоянного тока напряжением 27 В. Установить щит 8 на расстоянии 7 м от головного зеркала прибора управления танкового прицела-дальномера квантового. Танковый прицел-дальномер квантовый устанавливается на подставку 10 и фиксируется на цапфах и ложементах подставки под прицел. Устанавливается зрительная труба КЮ-309 с приспособлением для крепления коллиматора 9, подключается заглушка технологическая к разъему Ш 37 16. Устанавливаются на стенде остальные блоки проверяемого танкового прицела-дальномера квантового и соединяются между собой соединительными кабелями. Проверка танкового прицела-дальномера квантового на стенде проводится по тем же техническим требованиям, что и проверка его в составе танка. Испытания опытного образца стенда для проверки танкового прицела-дальномера квантового подтвердили соответствие полезной модели поставленной задаче. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
