Стенд для испытания сельскохозяйственного подборщика

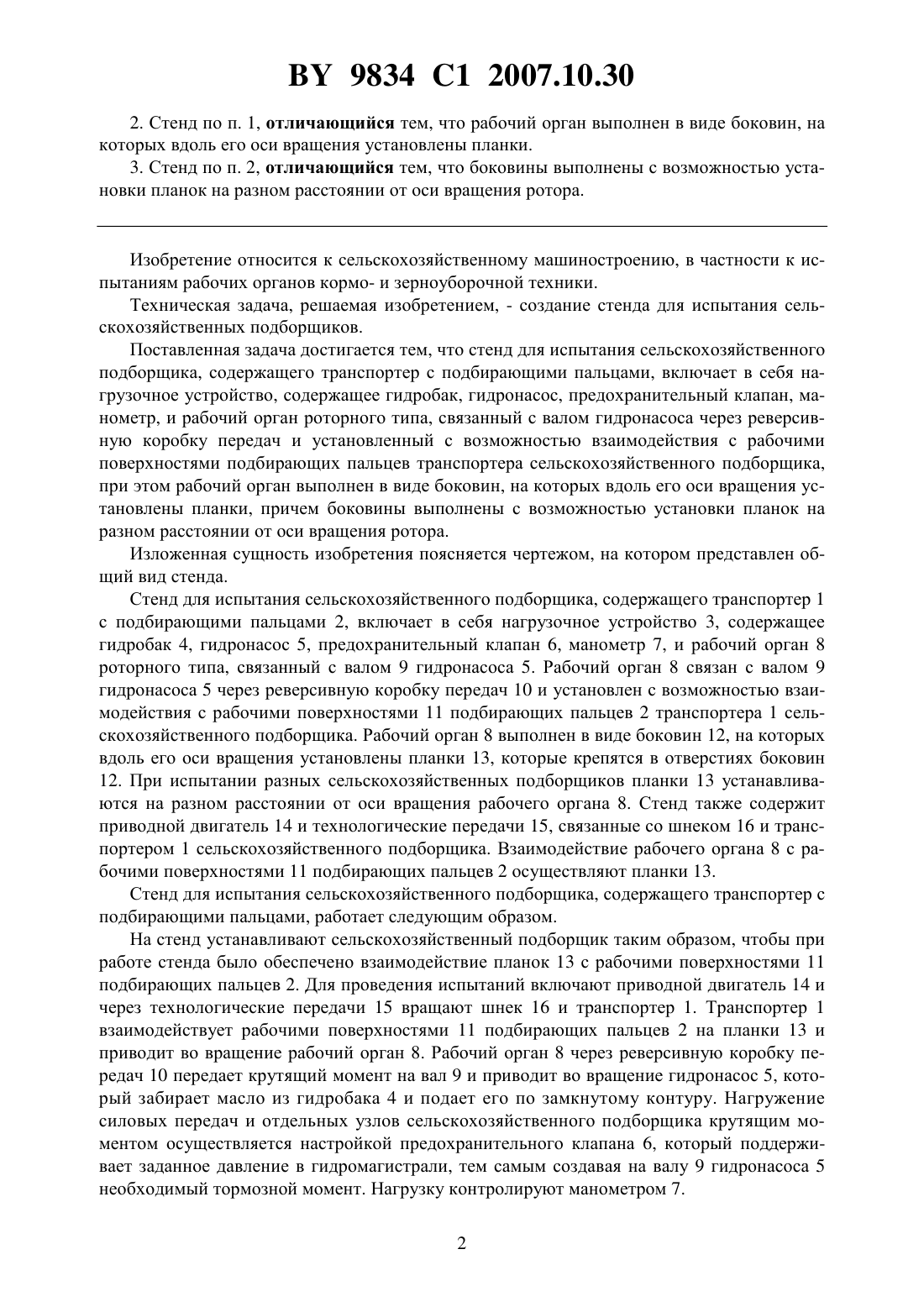

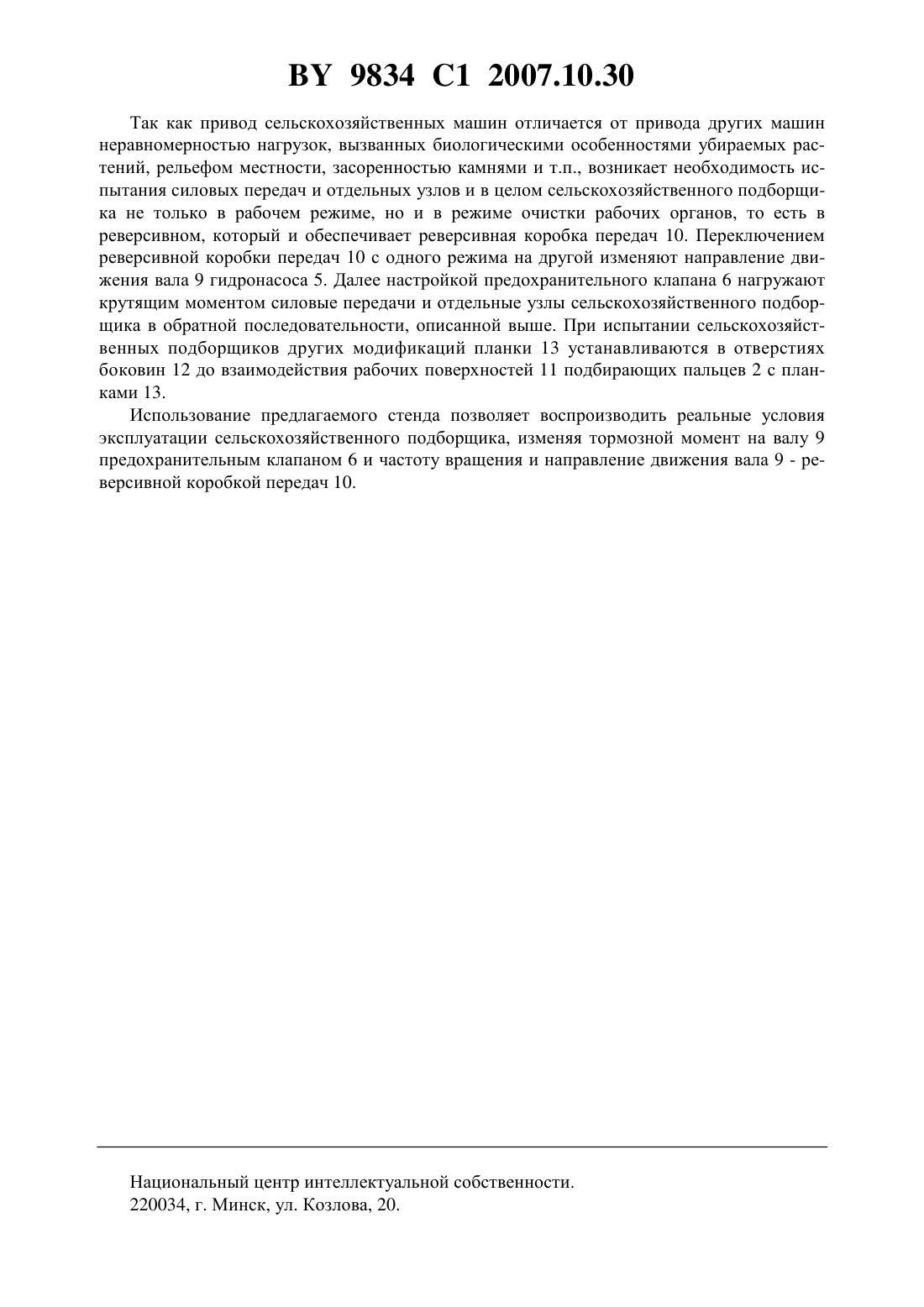

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ИСПЫТАНИЯ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПОДБОРЩИКА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Малофей Николай Иванович Янучковский Иосиф Иосифович Малофей Алексей Николаевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Стенд для испытания сельскохозяйственного подборщика, содержащего транспортер с подбирающими пальцами, включающий нагрузочное устройство, содержащее гидробак, гидронасос, предохранительный клапан, манометр, и рабочий орган роторного типа, связанный с валом гидронасоса через реверсивную коробку передач и установленный с возможностью взаимодействия с рабочими поверхностями подбирающих пальцев транспортера сельскохозяйственного подборщика. 9834 1 2007.10.30 2. Стенд по п. 1, отличающийся тем, что рабочий орган выполнен в виде боковин, на которых вдоль его оси вращения установлены планки. 3. Стенд по п. 2, отличающийся тем, что боковины выполнены с возможностью установки планок на разном расстоянии от оси вращения ротора. Изобретение относится к сельскохозяйственному машиностроению, в частности к испытаниям рабочих органов кормо- и зерноуборочной техники. Техническая задача, решаемая изобретением, - создание стенда для испытания сельскохозяйственных подборщиков. Поставленная задача достигается тем, что стенд для испытания сельскохозяйственного подборщика, содержащего транспортер с подбирающими пальцами, включает в себя нагрузочное устройство, содержащее гидробак, гидронасос, предохранительный клапан, манометр, и рабочий орган роторного типа, связанный с валом гидронасоса через реверсивную коробку передач и установленный с возможностью взаимодействия с рабочими поверхностями подбирающих пальцев транспортера сельскохозяйственного подборщика,при этом рабочий орган выполнен в виде боковин, на которых вдоль его оси вращения установлены планки, причем боковины выполнены с возможностью установки планок на разном расстоянии от оси вращения ротора. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид стенда. Стенд для испытания сельскохозяйственного подборщика, содержащего транспортер 1 с подбирающими пальцами 2, включает в себя нагрузочное устройство 3, содержащее гидробак 4, гидронасос 5, предохранительный клапан 6, манометр 7, и рабочий орган 8 роторного типа, связанный с валом 9 гидронасоса 5. Рабочий орган 8 связан с валом 9 гидронасоса 5 через реверсивную коробку передач 10 и установлен с возможностью взаимодействия с рабочими поверхностями 11 подбирающих пальцев 2 транспортера 1 сельскохозяйственного подборщика. Рабочий орган 8 выполнен в виде боковин 12, на которых вдоль его оси вращения установлены планки 13, которые крепятся в отверстиях боковин 12. При испытании разных сельскохозяйственных подборщиков планки 13 устанавливаются на разном расстоянии от оси вращения рабочего органа 8. Стенд также содержит приводной двигатель 14 и технологические передачи 15, связанные со шнеком 16 и транспортером 1 сельскохозяйственного подборщика. Взаимодействие рабочего органа 8 с рабочими поверхностями 11 подбирающих пальцев 2 осуществляют планки 13. Стенд для испытания сельскохозяйственного подборщика, содержащего транспортер с подбирающими пальцами, работает следующим образом. На стенд устанавливают сельскохозяйственный подборщик таким образом, чтобы при работе стенда было обеспечено взаимодействие планок 13 с рабочими поверхностями 11 подбирающих пальцев 2. Для проведения испытаний включают приводной двигатель 14 и через технологические передачи 15 вращают шнек 16 и транспортер 1. Транспортер 1 взаимодействует рабочими поверхностями 11 подбирающих пальцев 2 на планки 13 и приводит во вращение рабочий орган 8. Рабочий орган 8 через реверсивную коробку передач 10 передает крутящий момент на вал 9 и приводит во вращение гидронасос 5, который забирает масло из гидробака 4 и подает его по замкнутому контуру. Нагружение силовых передач и отдельных узлов сельскохозяйственного подборщика крутящим моментом осуществляется настройкой предохранительного клапана 6, который поддерживает заданное давление в гидромагистрали, тем самым создавая на валу 9 гидронасоса 5 необходимый тормозной момент. Нагрузку контролируют манометром 7. 2 9834 1 2007.10.30 Так как привод сельскохозяйственных машин отличается от привода других машин неравномерностью нагрузок, вызванных биологическими особенностями убираемых растений, рельефом местности, засоренностью камнями и т.п., возникает необходимость испытания силовых передач и отдельных узлов и в целом сельскохозяйственного подборщика не только в рабочем режиме, но и в режиме очистки рабочих органов, то есть в реверсивном, который и обеспечивает реверсивная коробка передач 10. Переключением реверсивной коробки передач 10 с одного режима на другой изменяют направление движения вала 9 гидронасоса 5. Далее настройкой предохранительного клапана 6 нагружают крутящим моментом силовые передачи и отдельные узлы сельскохозяйственного подборщика в обратной последовательности, описанной выше. При испытании сельскохозяйственных подборщиков других модификаций планки 13 устанавливаются в отверстиях боковин 12 до взаимодействия рабочих поверхностей 11 подбирающих пальцев 2 с планками 13. Использование предлагаемого стенда позволяет воспроизводить реальные условия эксплуатации сельскохозяйственного подборщика, изменяя тормозной момент на валу 9 предохранительным клапаном 6 и частоту вращения и направление движения вала 9 - реверсивной коробкой передач 10. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
