Плоскорезное орудие для обработки почвы

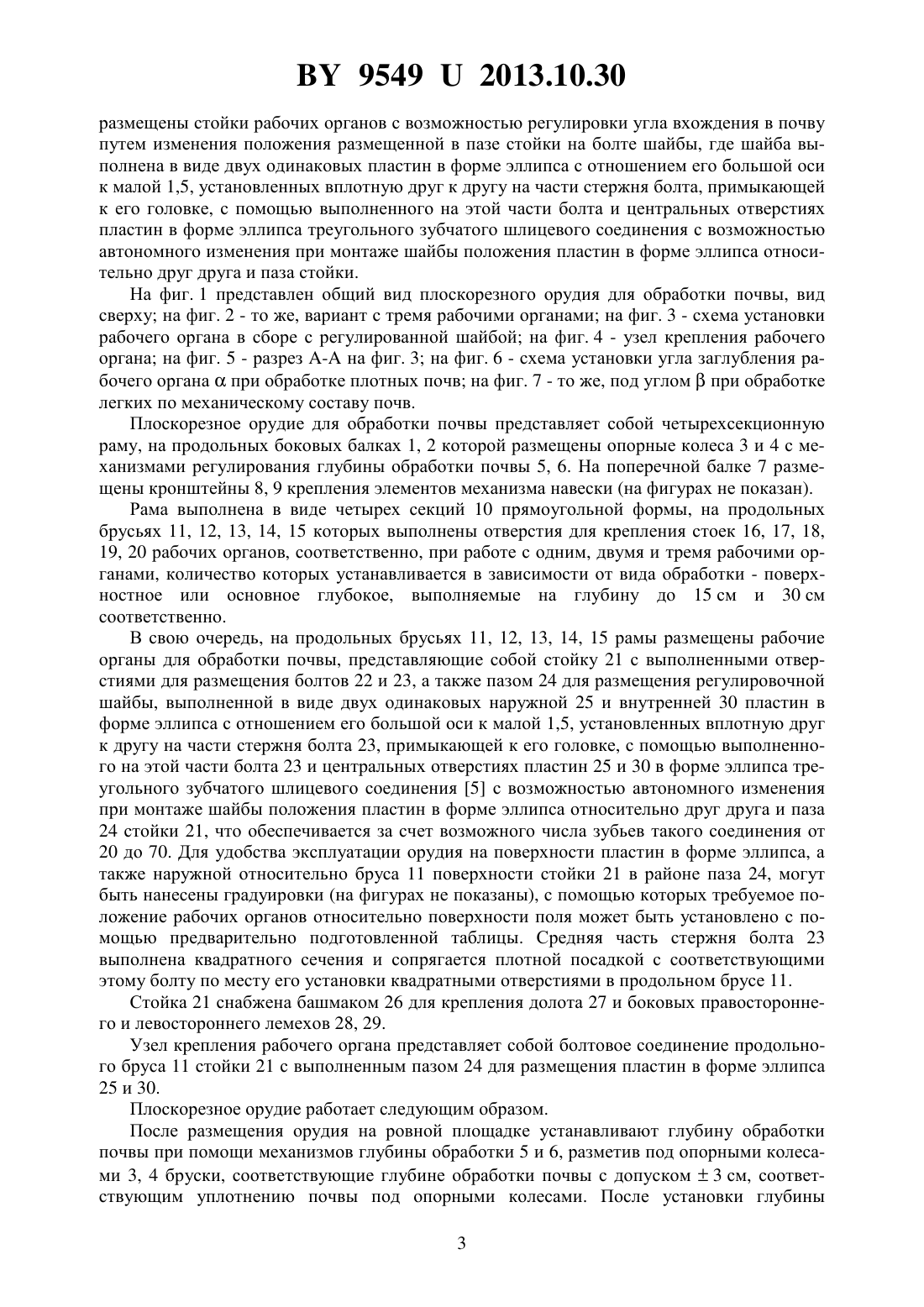

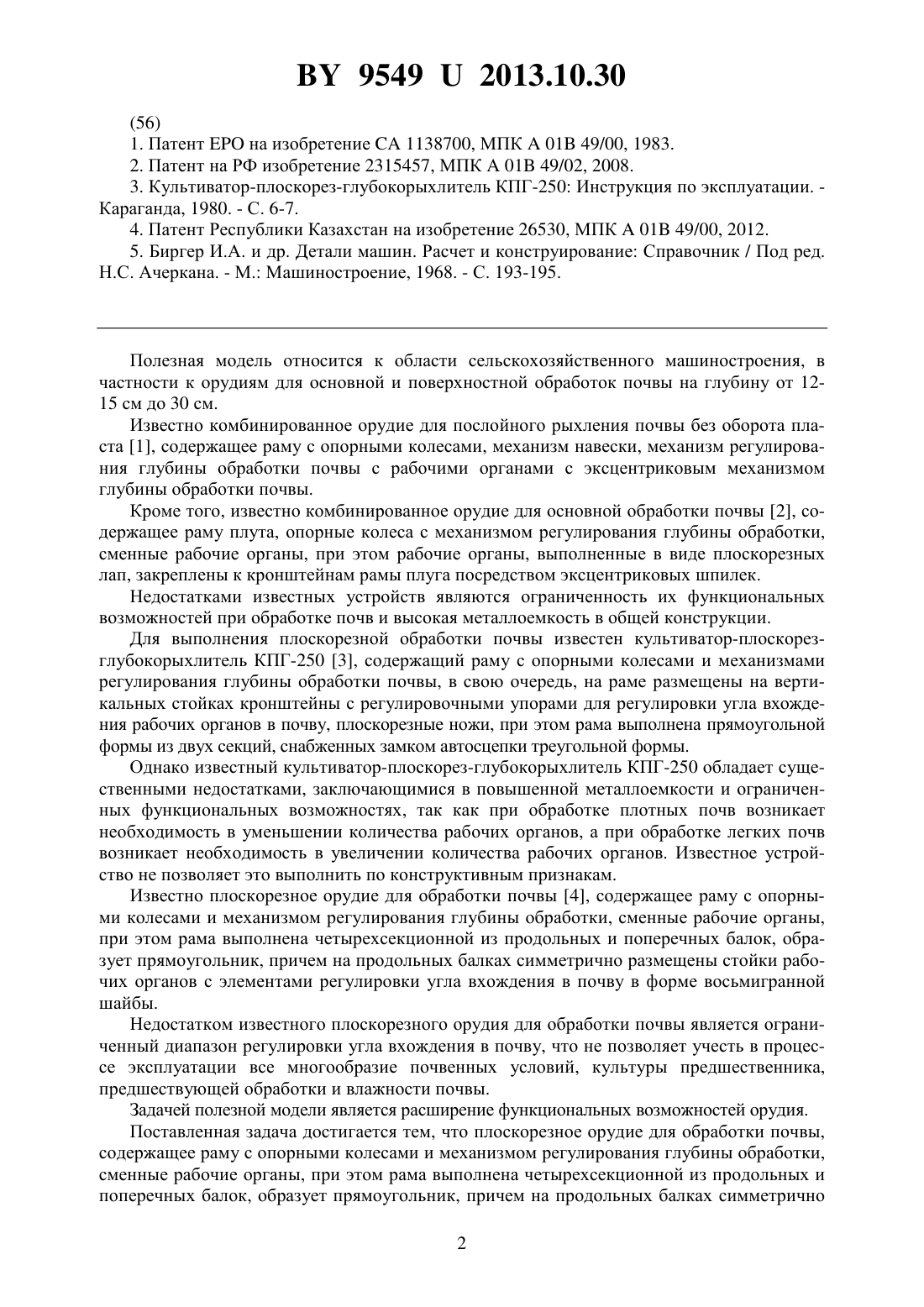

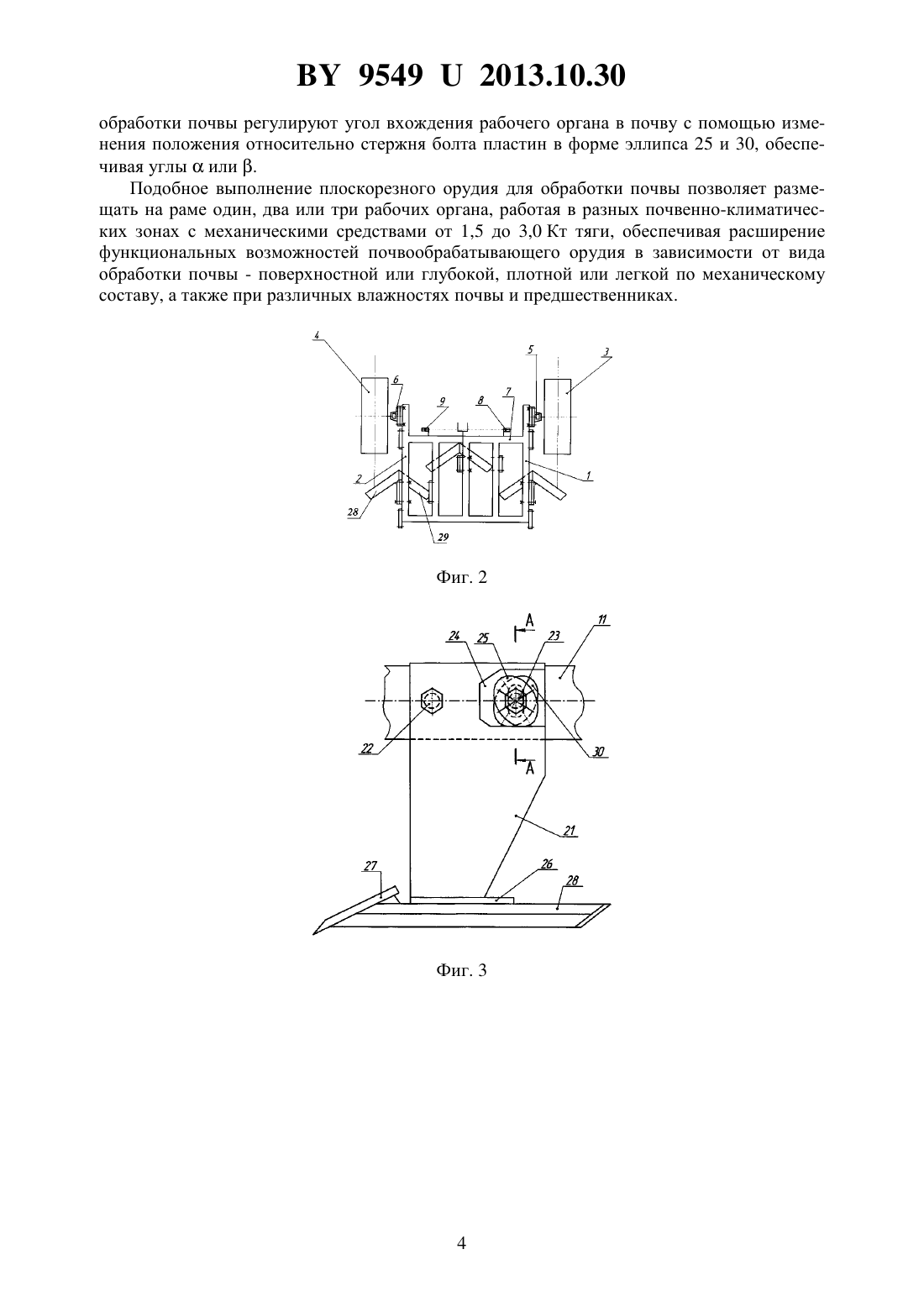

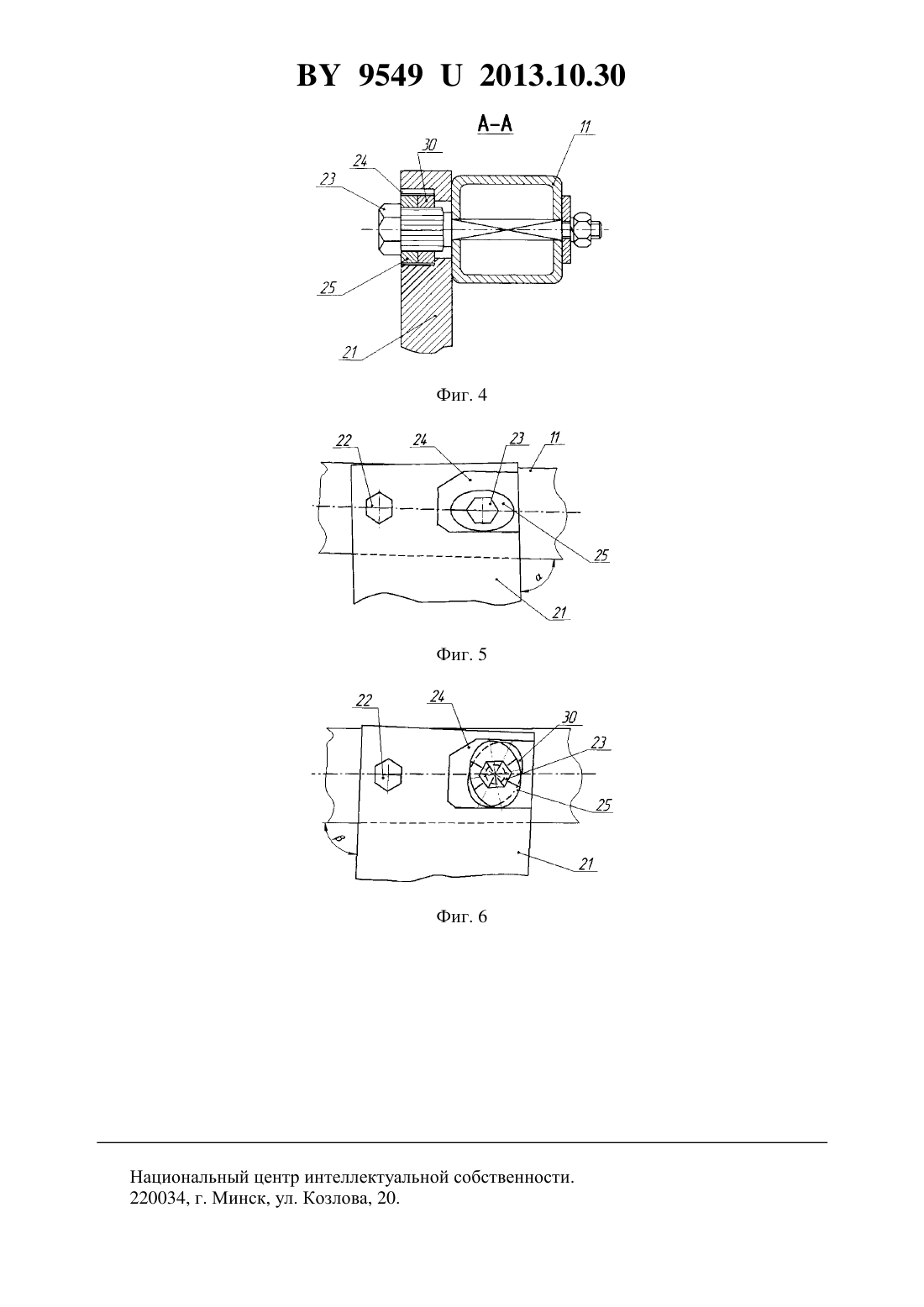

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛОСКОРЕЗНОЕ ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичТойгамбаев Серик Кокибаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плоскорезное орудие для обработки почвы, содержащее раму с опорными колесами и механизмом регулирования глубины обработки, сменные рабочие органы, при этом рама выполнена четырехсекционной из продольных и поперечных балок, образует прямоугольник, причем на продольных балках симметрично размещены стойки рабочих органов с возможностью регулировки угла вхождения в почву путем изменения положения размещенной в пазе стойки на болте шайбы, отличающееся тем, что шайба выполнена в виде двух одинаковых пластин в форме эллипса с отношением его большой оси к малой 1,5,установленных вплотную друг к другу на части стержня болта, примыкающей к его головке, с помощью выполненного на этой части болта и центральных отверстиях пластин в форме эллипса треугольного зубчатого шлицевого соединения с возможностью автономного изменения при монтаже шайбы положения пластин в форме эллипса относительно друг друга и паза стойки.(56) 1. Патентна изобретение 1138700, МПК 01 49/00, 1983. 2. Патент на РФ изобретение 2315457, МПК 01 49/02, 2008. 3. Культиватор-плоскорез-глубокорыхлитель КПГ-250 Инструкция по эксплуатации. Караганда, 1980. - С. 6-7. 4. Патент Республики Казахстан на изобретение 26530, МПК 01 49/00, 2012. 5. Биргер И.А. и др. Детали машин. Расчет и конструирование Справочник / Под ред. Н.С. Ачеркана. - М. Машиностроение, 1968. - С. 193-195. Полезная модель относится к области сельскохозяйственного машиностроения, в частности к орудиям для основной и поверхностной обработок почвы на глубину от 1215 см до 30 см. Известно комбинированное орудие для послойного рыхления почвы без оборота пласта 1, содержащее раму с опорными колесами, механизм навески, механизм регулирования глубины обработки почвы с рабочими органами с эксцентриковым механизмом глубины обработки почвы. Кроме того, известно комбинированное орудие для основной обработки почвы 2, содержащее раму плута, опорные колеса с механизмом регулирования глубины обработки,сменные рабочие органы, при этом рабочие органы, выполненные в виде плоскорезных лап, закреплены к кронштейнам рамы плуга посредством эксцентриковых шпилек. Недостатками известных устройств являются ограниченность их функциональных возможностей при обработке почв и высокая металлоемкость в общей конструкции. Для выполнения плоскорезной обработки почвы известен культиватор-плоскорезглубокорыхлитель КПГ-250 3, содержащий раму с опорными колесами и механизмами регулирования глубины обработки почвы, в свою очередь, на раме размещены на вертикальных стойках кронштейны с регулировочными упорами для регулировки угла вхождения рабочих органов в почву, плоскорезные ножи, при этом рама выполнена прямоугольной формы из двух секций, снабженных замком автосцепки треугольной формы. Однако известный культиватор-плоскорез-глубокорыхлитель КПГ-250 обладает существенными недостатками, заключающимися в повышенной металлоемкости и ограниченных функциональных возможностях, так как при обработке плотных почв возникает необходимость в уменьшении количества рабочих органов, а при обработке легких почв возникает необходимость в увеличении количества рабочих органов. Известное устройство не позволяет это выполнить по конструктивным признакам. Известно плоскорезное орудие для обработки почвы 4, содержащее раму с опорными колесами и механизмом регулирования глубины обработки, сменные рабочие органы,при этом рама выполнена четырехсекционной из продольных и поперечных балок, образует прямоугольник, причем на продольных балках симметрично размещены стойки рабочих органов с элементами регулировки угла вхождения в почву в форме восьмигранной шайбы. Недостатком известного плоскорезного орудия для обработки почвы является ограниченный диапазон регулировки угла вхождения в почву, что не позволяет учесть в процессе эксплуатации все многообразие почвенных условий, культуры предшественника,предшествующей обработки и влажности почвы. Задачей полезной модели является расширение функциональных возможностей орудия. Поставленная задача достигается тем, что плоскорезное орудие для обработки почвы,содержащее раму с опорными колесами и механизмом регулирования глубины обработки,сменные рабочие органы, при этом рама выполнена четырехсекционной из продольных и поперечных балок, образует прямоугольник, причем на продольных балках симметрично 2 95492013.10.30 размещены стойки рабочих органов с возможностью регулировки угла вхождения в почву путем изменения положения размещенной в пазе стойки на болте шайбы, где шайба выполнена в виде двух одинаковых пластин в форме эллипса с отношением его большой оси к малой 1,5, установленных вплотную друг к другу на части стержня болта, примыкающей к его головке, с помощью выполненного на этой части болта и центральных отверстиях пластин в форме эллипса треугольного зубчатого шлицевого соединения с возможностью автономного изменения при монтаже шайбы положения пластин в форме эллипса относительно друг друга и паза стойки. На фиг. 1 представлен общий вид плоскорезного орудия для обработки почвы, вид сверху на фиг. 2 - то же, вариант с тремя рабочими органами на фиг. 3 - схема установки рабочего органа в сборе с регулированной шайбой на фиг. 4 - узел крепления рабочего органа на фиг. 5 - разрез - на фиг. 3 на фиг. 6 - схема установки угла заглубления рабочего органапри обработке плотных почв на фиг. 7 - то же, под угломпри обработке легких по механическому составу почв. Плоскорезное орудие для обработки почвы представляет собой четырехсекционную раму, на продольных боковых балках 1, 2 которой размещены опорные колеса 3 и 4 с механизмами регулирования глубины обработки почвы 5, 6. На поперечной балке 7 размещены кронштейны 8, 9 крепления элементов механизма навески (на фигурах не показан). Рама выполнена в виде четырех секций 10 прямоугольной формы, на продольных брусьях 11, 12, 13, 14, 15 которых выполнены отверстия для крепления стоек 16, 17, 18,19, 20 рабочих органов, соответственно, при работе с одним, двумя и тремя рабочими органами, количество которых устанавливается в зависимости от вида обработки - поверхностное или основное глубокое, выполняемые на глубину до 15 см и 30 см соответственно. В свою очередь, на продольных брусьях 11, 12, 13, 14, 15 рамы размещены рабочие органы для обработки почвы, представляющие собой стойку 21 с выполненными отверстиями для размещения болтов 22 и 23, а также пазом 24 для размещения регулировочной шайбы, выполненной в виде двух одинаковых наружной 25 и внутренней 30 пластин в форме эллипса с отношением его большой оси к малой 1,5, установленных вплотную друг к другу на части стержня болта 23, примыкающей к его головке, с помощью выполненного на этой части болта 23 и центральных отверстиях пластин 25 и 30 в форме эллипса треугольного зубчатого шлицевого соединения 5 с возможностью автономного изменения при монтаже шайбы положения пластин в форме эллипса относительно друг друга и паза 24 стойки 21, что обеспечивается за счет возможного числа зубьев такого соединения от 20 до 70. Для удобства эксплуатации орудия на поверхности пластин в форме эллипса, а также наружной относительно бруса 11 поверхности стойки 21 в районе паза 24, могут быть нанесены градуировки (на фигурах не показаны), с помощью которых требуемое положение рабочих органов относительно поверхности поля может быть установлено с помощью предварительно подготовленной таблицы. Средняя часть стержня болта 23 выполнена квадратного сечения и сопрягается плотной посадкой с соответствующими этому болту по месту его установки квадратными отверстиями в продольном брусе 11. Стойка 21 снабжена башмаком 26 для крепления долота 27 и боковых правостороннего и левостороннего лемехов 28, 29. Узел крепления рабочего органа представляет собой болтовое соединение продольного бруса 11 стойки 21 с выполненным пазом 24 для размещения пластин в форме эллипса 25 и 30. Плоскорезное орудие работает следующим образом. После размещения орудия на ровной площадке устанавливают глубину обработки почвы при помощи механизмов глубины обработки 5 и 6, разметив под опорными колесами 3, 4 бруски, соответствующие глубине обработки почвы с допуском 3 см, соответствующим уплотнению почвы под опорными колесами. После установки глубины 3 95492013.10.30 обработки почвы регулируют угол вхождения рабочего органа в почву с помощью изменения положения относительно стержня болта пластин в форме эллипса 25 и 30, обеспечивая углыили . Подобное выполнение плоскорезного орудия для обработки почвы позволяет размещать на раме один, два или три рабочих органа, работая в разных почвенно-климатических зонах с механическими средствами от 1,5 до 3,0 Кт тяги, обеспечивая расширение функциональных возможностей почвообрабатывающего орудия в зависимости от вида обработки почвы - поверхностной или глубокой, плотной или легкой по механическому составу, а также при различных влажностях почвы и предшественниках. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
