Дисковое почвообрабатывающее орудие

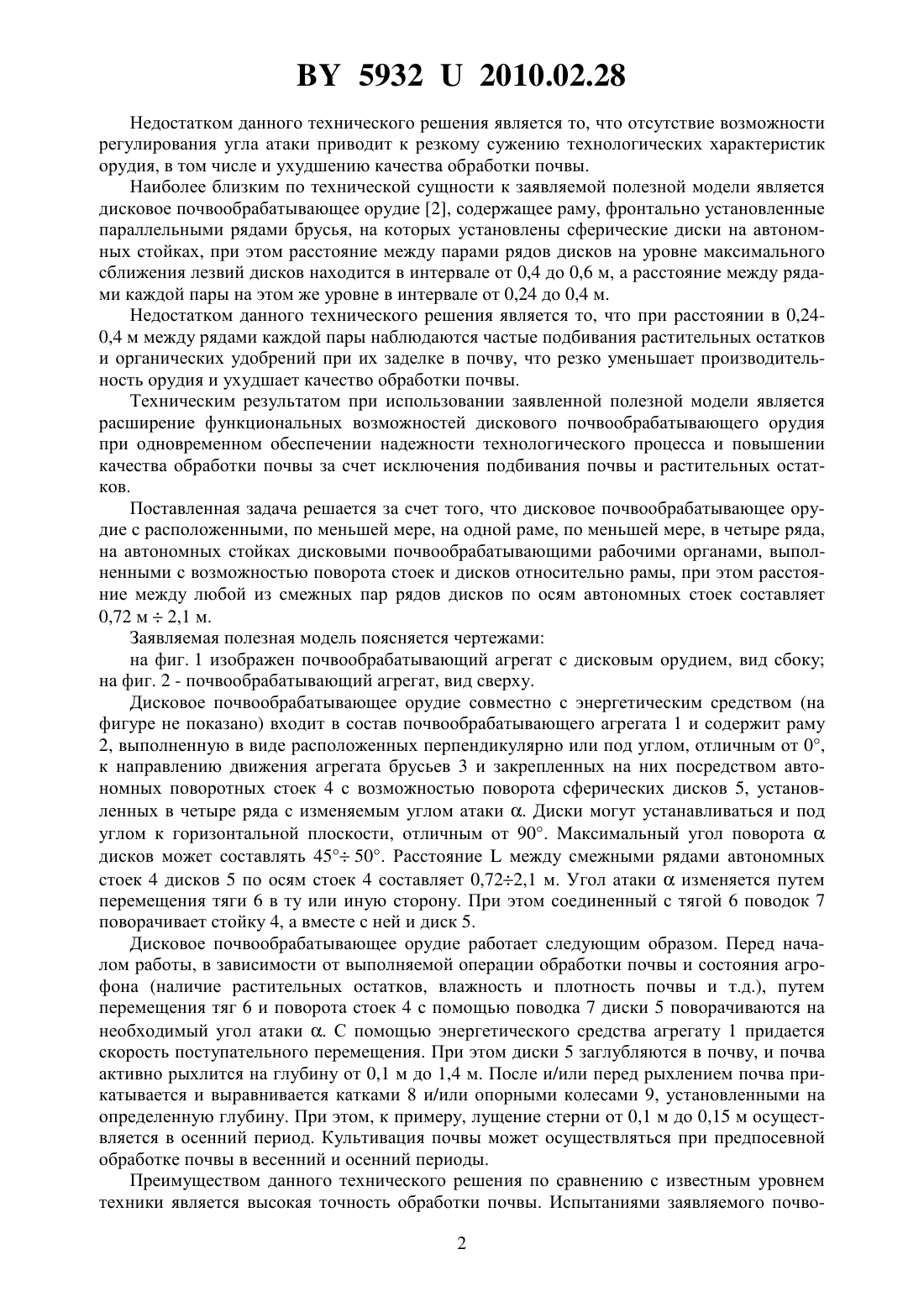

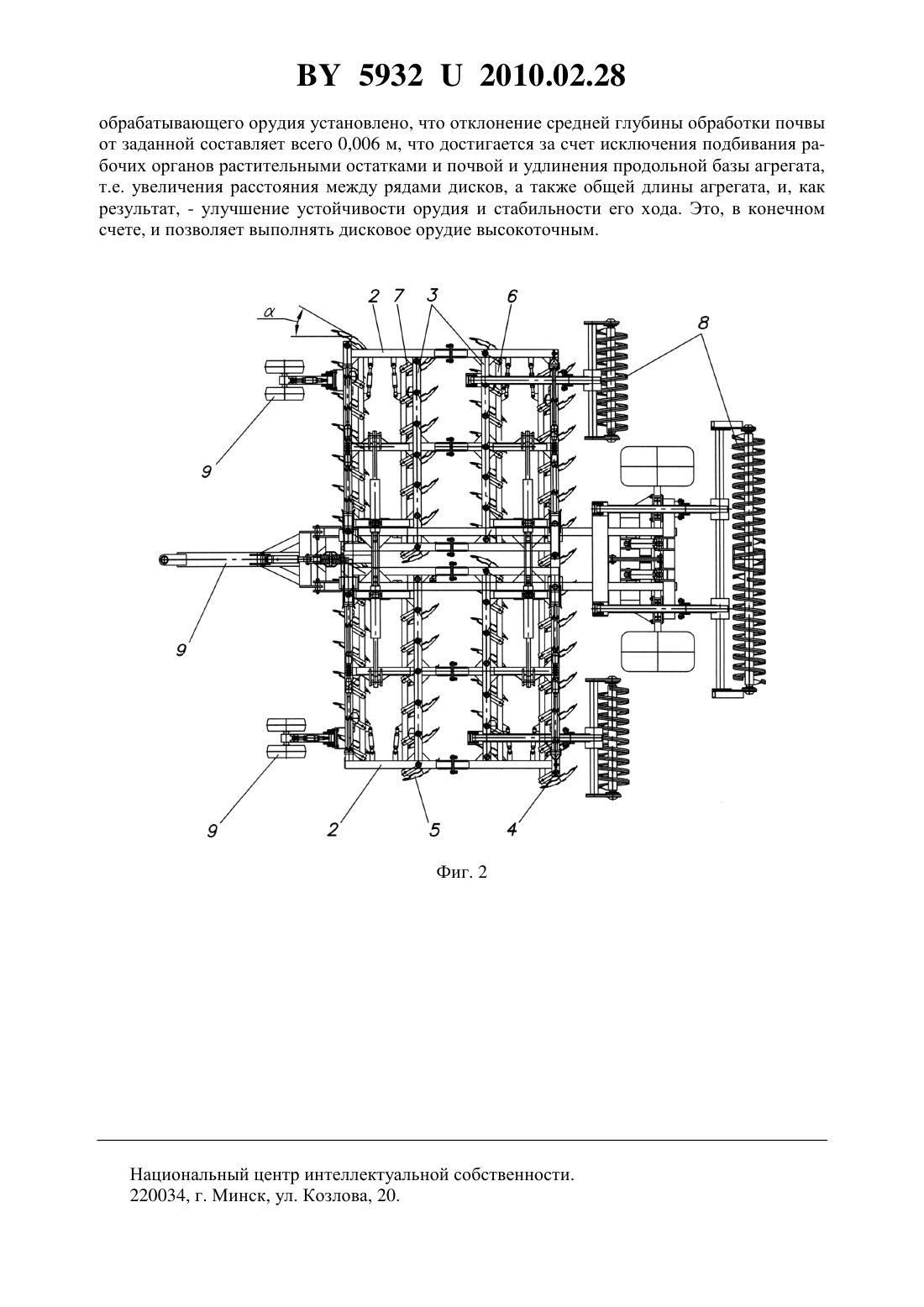

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Клименко Владимир Иванович(72) Автор Клименко Владимир Иванович(73) Патентообладатель Клименко Владимир Иванович(57) Дисковое почвообрабатывающее орудие с расположенными, по меньшей мере, на одной раме, по меньшей мере, в четыре ряда, на автономных стойках дисковыми почвообрабатывающими рабочими органами, выполненными с возможностью поворота стоек и дисков относительно рамы, отличающееся тем, что расстояние между любой из смежных пар рядов дисков по осям автономных стоек составляет 0,722,1 м. Полезная модель относится к сельскохозяйственному машиностроению, преимущественно к дисковым орудиям для сплошной обработки почвы, и может быть использована в растениеводстве. Известно дисковое почвообрабатывающее орудие 1, содержащее раму с поперечными брусьями, на которых смонтированы вертикальные стойки с осями, на концах которых установлены с возможностью вращения сферические диски, имеющие угол атаки, при этом стойки с дисками установлены неподвижно, без возможности их регулирования под углом атаки 16,51,5 (1518). 59322010.02.28 Недостатком данного технического решения является то, что отсутствие возможности регулирования угла атаки приводит к резкому сужению технологических характеристик орудия, в том числе и ухудшению качества обработки почвы. Наиболее близким по технической сущности к заявляемой полезной модели является дисковое почвообрабатывающее орудие 2, содержащее раму, фронтально установленные параллельными рядами брусья, на которых установлены сферические диски на автономных стойках, при этом расстояние между парами рядов дисков на уровне максимального сближения лезвий дисков находится в интервале от 0,4 до 0,6 м, а расстояние между рядами каждой пары на этом же уровне в интервале от 0,24 до 0,4 м. Недостатком данного технического решения является то, что при расстоянии в 0,240,4 м между рядами каждой пары наблюдаются частые подбивания растительных остатков и органических удобрений при их заделке в почву, что резко уменьшает производительность орудия и ухудшает качество обработки почвы. Техническим результатом при использовании заявленной полезной модели является расширение функциональных возможностей дискового почвообрабатывающего орудия при одновременном обеспечении надежности технологического процесса и повышении качества обработки почвы за счет исключения подбивания почвы и растительных остатков. Поставленная задача решается за счет того, что дисковое почвообрабатывающее орудие с расположенными, по меньшей мере, на одной раме, по меньшей мере, в четыре ряда,на автономных стойках дисковыми почвообрабатывающими рабочими органами, выполненными с возможностью поворота стоек и дисков относительно рамы, при этом расстояние между любой из смежных пар рядов дисков по осям автономных стоек составляет 0,72 м 2,1 м. Заявляемая полезная модель поясняется чертежами на фиг. 1 изображен почвообрабатывающий агрегат с дисковым орудием, вид сбоку на фиг. 2 - почвообрабатывающий агрегат, вид сверху. Дисковое почвообрабатывающее орудие совместно с энергетическим средством (на фигуре не показано) входит в состав почвообрабатывающего агрегата 1 и содержит раму 2, выполненную в виде расположенных перпендикулярно или под углом, отличным от 0,к направлению движения агрегата брусьев 3 и закрепленных на них посредством автономных поворотных стоек 4 с возможностью поворота сферических дисков 5, установленных в четыре ряда с изменяемым углом атаки . Диски могут устанавливаться и под углом к горизонтальной плоскости, отличным от 90. Максимальный угол поворотадисков может составлять 45 50. Расстояниемежду смежными рядами автономных стоек 4 дисков 5 по осям стоек 4 составляет 0,722,1 м. Угол атакиизменяется путем перемещения тяги 6 в ту или иную сторону. При этом соединенный с тягой 6 поводок 7 поворачивает стойку 4, а вместе с ней и диск 5. Дисковое почвообрабатывающее орудие работает следующим образом. Перед началом работы, в зависимости от выполняемой операции обработки почвы и состояния агрофона (наличие растительных остатков, влажность и плотность почвы и т.д.), путем перемещения тяг 6 и поворота стоек 4 с помощью поводка 7 диски 5 поворачиваются на необходимый угол атаки . С помощью энергетического средства агрегату 1 придается скорость поступательного перемещения. При этом диски 5 заглубляются в почву, и почва активно рыхлится на глубину от 0,1 м до 1,4 м. После и/или перед рыхлением почва прикатывается и выравнивается катками 8 и/или опорными колесами 9, установленными на определенную глубину. При этом, к примеру, лущение стерни от 0,1 м до 0,15 м осуществляется в осенний период. Культивация почвы может осуществляться при предпосевной обработке почвы в весенний и осенний периоды. Преимуществом данного технического решения по сравнению с известным уровнем техники является высокая точность обработки почвы. Испытаниями заявляемого почво 2 59322010.02.28 обрабатывающего орудия установлено, что отклонение средней глубины обработки почвы от заданной составляет всего 0,006 м, что достигается за счет исключения подбивания рабочих органов растительными остатками и почвой и удлинения продольной базы агрегата,т.е. увеличения расстояния между рядами дисков, а также общей длины агрегата, и, как результат, - улучшение устойчивости орудия и стабильности его хода. Это, в конечном счете, и позволяет выполнять дисковое орудие высокоточным. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
