Рабочий орган для внесения в почву жидких мелиорантов

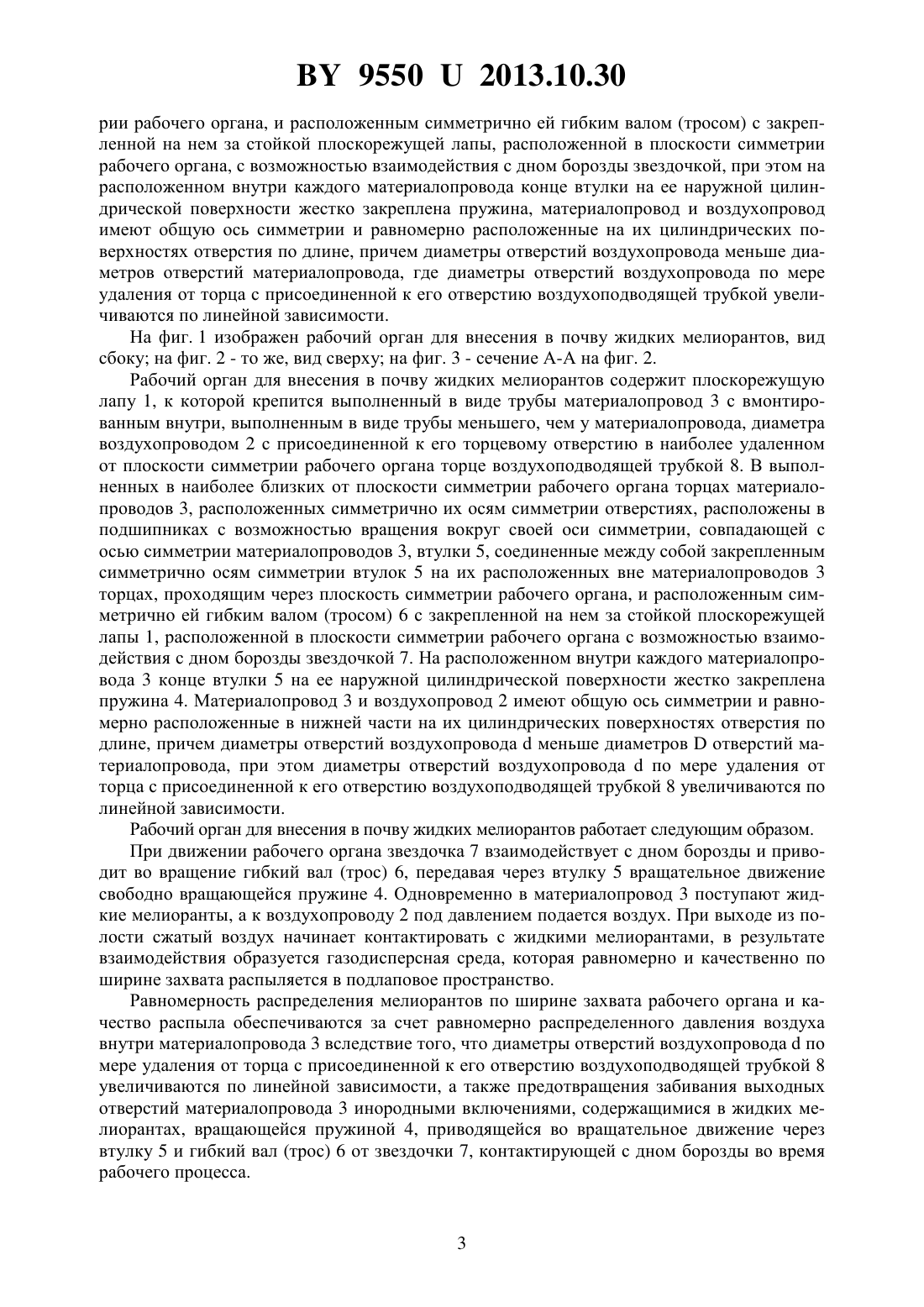

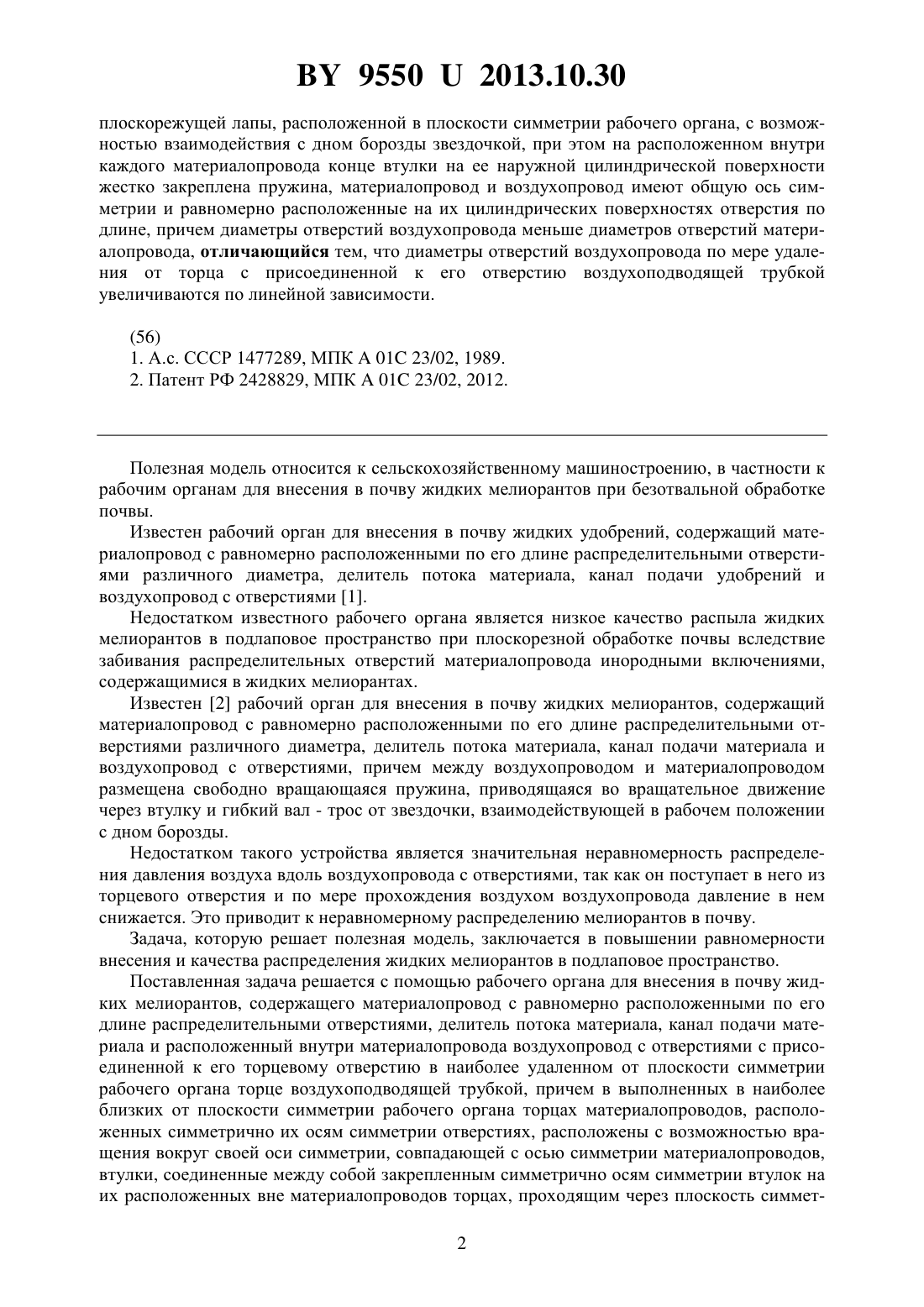

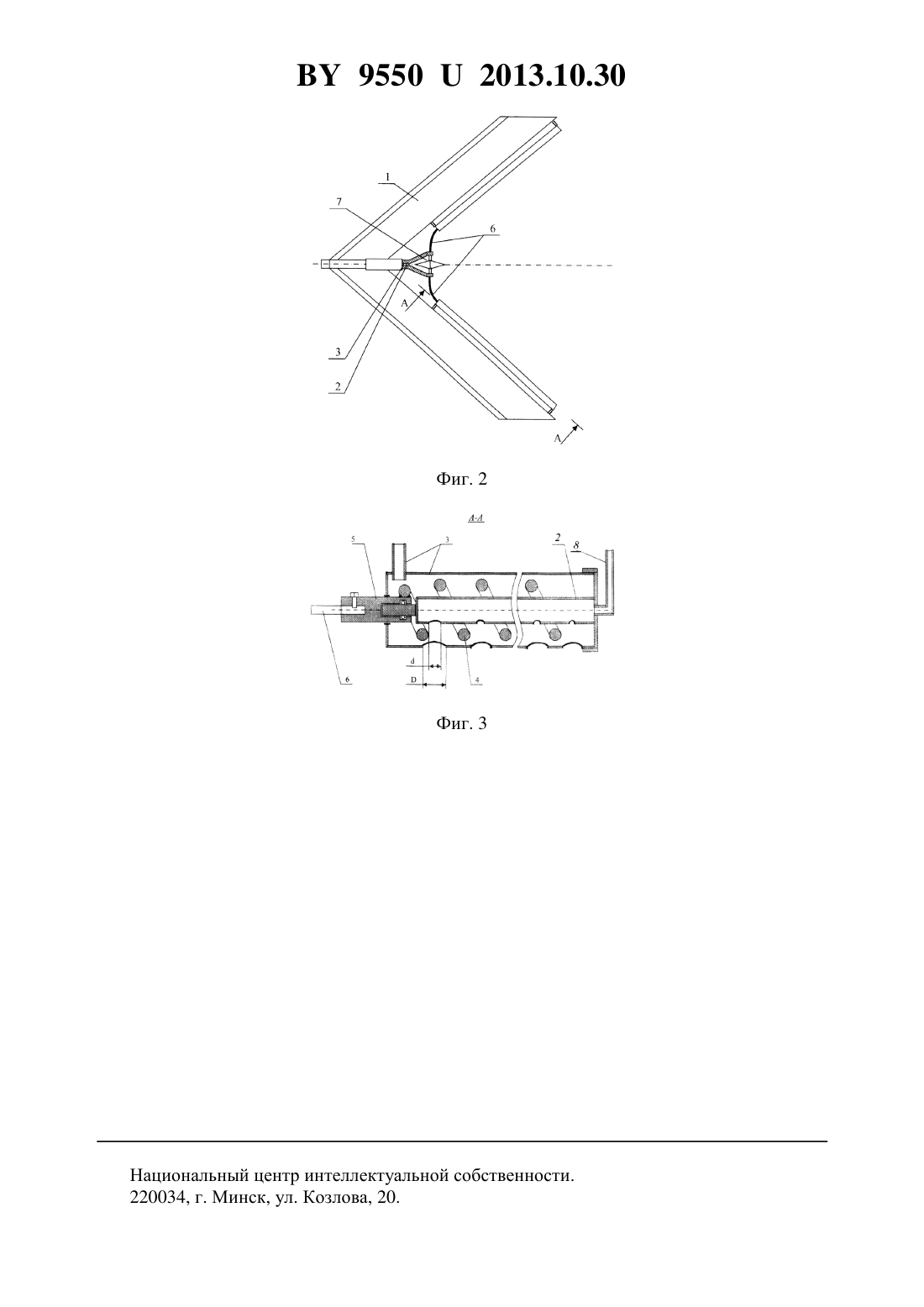

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ДЛЯ ВНЕСЕНИЯ В ПОЧВУ ЖИДКИХ МЕЛИОРАНТОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичТойгамбаев Серик Кокибаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган для внесения в почву жидких мелиорантов, содержащий материалопровод с равномерно расположенными по его длине распределительными отверстиями,делитель потока материала, канал подачи материала и расположенный внутри материалопровода воздухопровод с отверстиями с присоединенной к его торцевому отверстию в наиболее удаленном от плоскости симметрии рабочего органа торце воздухоподводящей трубкой, причем в выполненных в наиболее близких от плоскости симметрии рабочего органа торцах материалопроводов, расположенных симметрично их осям симметрии отверстиях, расположены с возможностью вращения вокруг своей оси симметрии, совпадающей с осью симметрии материалопроводов, втулки, соединенные между собой закрепленным симметрично осям симметрии втулок на их расположенных вне материалопроводов торцах, проходящим через плоскость симметрии рабочего органа, и расположенным симметрично ей гибким валом (тросом) с закрепленной на нем за стойкой 95502013.10.30 плоскорежущей лапы, расположенной в плоскости симметрии рабочего органа, с возможностью взаимодействия с дном борозды звездочкой, при этом на расположенном внутри каждого материалопровода конце втулки на ее наружной цилиндрической поверхности жестко закреплена пружина, материалопровод и воздухопровод имеют общую ось симметрии и равномерно расположенные на их цилиндрических поверхностях отверстия по длине, причем диаметры отверстий воздухопровода меньше диаметров отверстий материалопровода, отличающийся тем, что диаметры отверстий воздухопровода по мере удаления от торца с присоединенной к его отверстию воздухоподводящей трубкой увеличиваются по линейной зависимости. Полезная модель относится к сельскохозяйственному машиностроению, в частности к рабочим органам для внесения в почву жидких мелиорантов при безотвальной обработке почвы. Известен рабочий орган для внесения в почву жидких удобрений, содержащий материалопровод с равномерно расположенными по его длине распределительными отверстиями различного диаметра, делитель потока материала, канал подачи удобрений и воздухопровод с отверстиями 1. Недостатком известного рабочего органа является низкое качество распыла жидких мелиорантов в подлаповое пространство при плоскорезной обработке почвы вследствие забивания распределительных отверстий материалопровода инородными включениями,содержащимися в жидких мелиорантах. Известен 2 рабочий орган для внесения в почву жидких мелиорантов, содержащий материалопровод с равномерно расположенными по его длине распределительными отверстиями различного диаметра, делитель потока материала, канал подачи материала и воздухопровод с отверстиями, причем между воздухопроводом и материалопроводом размещена свободно вращающаяся пружина, приводящаяся во вращательное движение через втулку и гибкий вал - трос от звездочки, взаимодействующей в рабочем положении с дном борозды. Недостатком такого устройства является значительная неравномерность распределения давления воздуха вдоль воздухопровода с отверстиями, так как он поступает в него из торцевого отверстия и по мере прохождения воздухом воздухопровода давление в нем снижается. Это приводит к неравномерному распределению мелиорантов в почву. Задача, которую решает полезная модель, заключается в повышении равномерности внесения и качества распределения жидких мелиорантов в подлаповое пространство. Поставленная задача решается с помощью рабочего органа для внесения в почву жидких мелиорантов, содержащего материалопровод с равномерно расположенными по его длине распределительными отверстиями, делитель потока материала, канал подачи материала и расположенный внутри материалопровода воздухопровод с отверстиями с присоединенной к его торцевому отверстию в наиболее удаленном от плоскости симметрии рабочего органа торце воздухоподводящей трубкой, причем в выполненных в наиболее близких от плоскости симметрии рабочего органа торцах материалопроводов, расположенных симметрично их осям симметрии отверстиях, расположены с возможностью вращения вокруг своей оси симметрии, совпадающей с осью симметрии материалопроводов,втулки, соединенные между собой закрепленным симметрично осям симметрии втулок на их расположенных вне материалопроводов торцах, проходящим через плоскость симмет 2 95502013.10.30 рии рабочего органа, и расположенным симметрично ей гибким валом (тросом) с закрепленной на нем за стойкой плоскорежущей лапы, расположенной в плоскости симметрии рабочего органа, с возможностью взаимодействия с дном борозды звездочкой, при этом на расположенном внутри каждого материалопровода конце втулки на ее наружной цилиндрической поверхности жестко закреплена пружина, материалопровод и воздухопровод имеют общую ось симметрии и равномерно расположенные на их цилиндрических поверхностях отверстия по длине, причем диаметры отверстий воздухопровода меньше диаметров отверстий материалопровода, где диаметры отверстий воздухопровода по мере удаления от торца с присоединенной к его отверстию воздухоподводящей трубкой увеличиваются по линейной зависимости. На фиг. 1 изображен рабочий орган для внесения в почву жидких мелиорантов, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - сечение А-А на фиг. 2. Рабочий орган для внесения в почву жидких мелиорантов содержит плоскорежущую лапу 1, к которой крепится выполненный в виде трубы материалопровод 3 с вмонтированным внутри, выполненным в виде трубы меньшего, чем у материалопровода, диаметра воздухопроводом 2 с присоединенной к его торцевому отверстию в наиболее удаленном от плоскости симметрии рабочего органа торце воздухоподводящей трубкой 8. В выполненных в наиболее близких от плоскости симметрии рабочего органа торцах материалопроводов 3, расположенных симметрично их осям симметрии отверстиях, расположены в подшипниках с возможностью вращения вокруг своей оси симметрии, совпадающей с осью симметрии материалопроводов 3, втулки 5, соединенные между собой закрепленным симметрично осям симметрии втулок 5 на их расположенных вне материалопроводов 3 торцах, проходящим через плоскость симметрии рабочего органа, и расположенным симметрично ей гибким валом (тросом) 6 с закрепленной на нем за стойкой плоскорежущей лапы 1, расположенной в плоскости симметрии рабочего органа с возможностью взаимодействия с дном борозды звездочкой 7. На расположенном внутри каждого материалопровода 3 конце втулки 5 на ее наружной цилиндрической поверхности жестко закреплена пружина 4. Материалопровод 3 и воздухопровод 2 имеют общую ось симметрии и равномерно расположенные в нижней части на их цилиндрических поверхностях отверстия по длине, причем диаметры отверстий воздухопроводаменьше диаметровотверстий материалопровода, при этом диаметры отверстий воздухопроводапо мере удаления от торца с присоединенной к его отверстию воздухоподводящей трубкой 8 увеличиваются по линейной зависимости. Рабочий орган для внесения в почву жидких мелиорантов работает следующим образом. При движении рабочего органа звездочка 7 взаимодействует с дном борозды и приводит во вращение гибкий вал (трос) 6, передавая через втулку 5 вращательное движение свободно вращающейся пружине 4. Одновременно в материалопровод 3 поступают жидкие мелиоранты, а к воздухопроводу 2 под давлением подается воздух. При выходе из полости сжатый воздух начинает контактировать с жидкими мелиорантами, в результате взаимодействия образуется газодисперсная среда, которая равномерно и качественно по ширине захвата распыляется в подлаповое пространство. Равномерность распределения мелиорантов по ширине захвата рабочего органа и качество распыла обеспечиваются за счет равномерно распределенного давления воздуха внутри материалопровода 3 вследствие того, что диаметры отверстий воздухопроводапо мере удаления от торца с присоединенной к его отверстию воздухоподводящей трубкой 8 увеличиваются по линейной зависимости, а также предотвращения забивания выходных отверстий материалопровода 3 инородными включениями, содержащимися в жидких мелиорантах, вращающейся пружиной 4, приводящейся во вращательное движение через втулку 5 и гибкий вал (трос) 6 от звездочки 7, контактирующей с дном борозды во время рабочего процесса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
