Корчеватель роторный

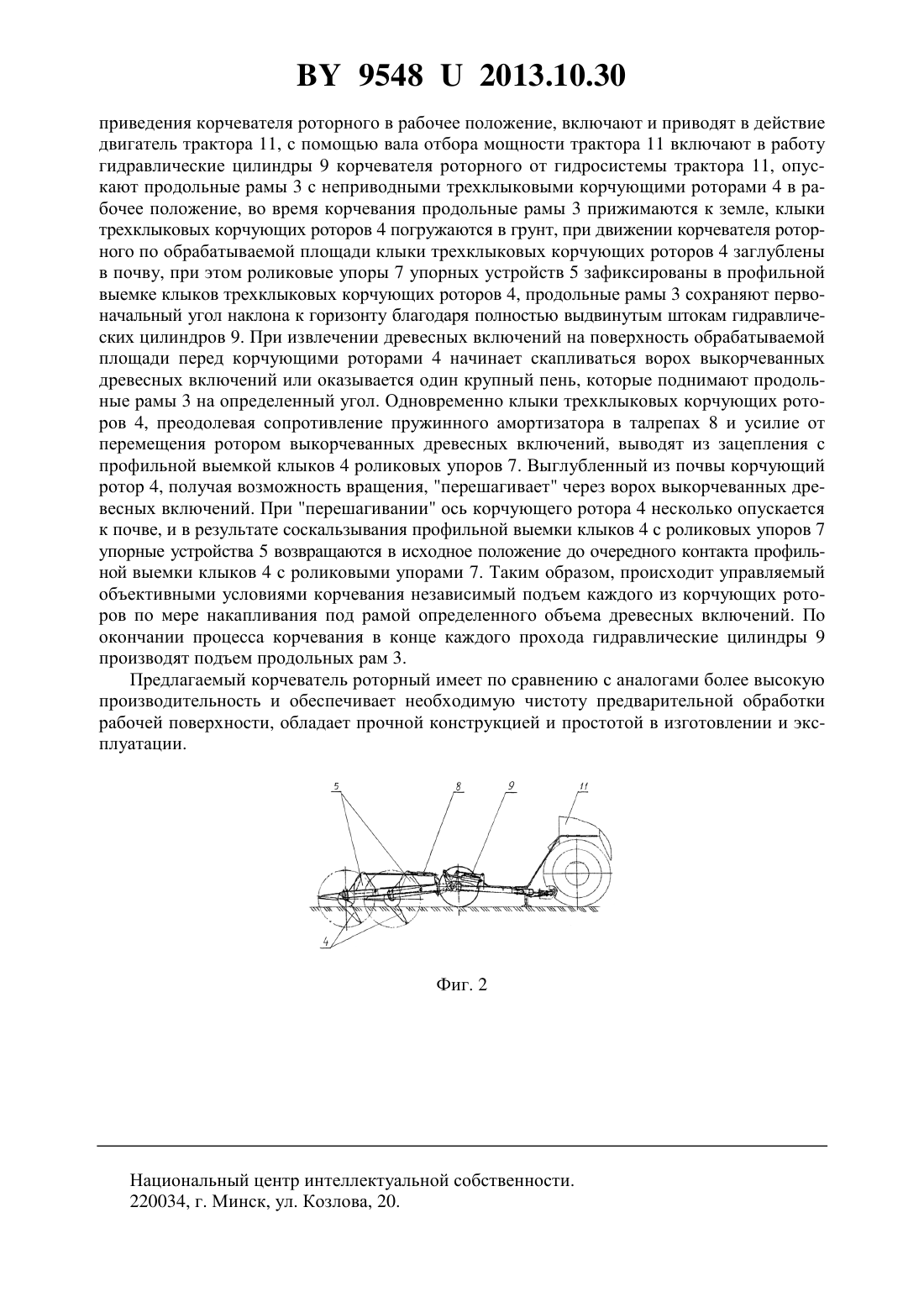

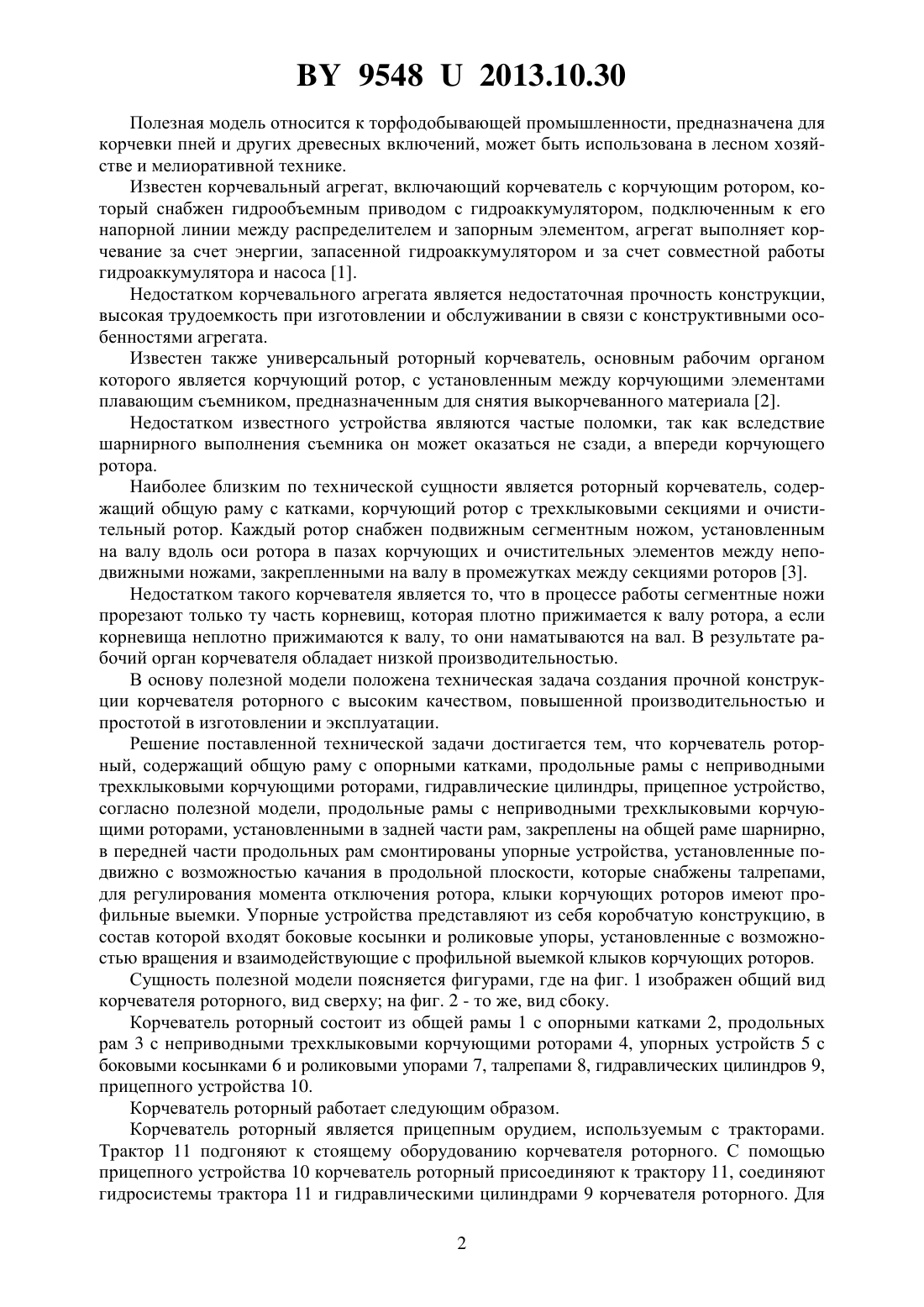

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Дьячков Юрий Юрьевич Макаренко Андрей Владимирович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) 1. Корчеватель роторный, содержащий общую раму с опорными катками, продольные рамы с неприводными трехклыковыми корчующими роторами, гидравлические цилиндры, прицепное устройство, отличающийся тем, что продольные рамы с неприводными трехклыковыми корчующими роторами, установленными в задней части рам, закреплены на общей раме шарнирно, в передней части продольных рам смонтированы упорные устройства, установленные подвижно с возможностью качания в продольной плоскости,которые снабжены талрепами, для регулирования момента отключения ротора, клыки корчующих роторов имеют профильные выемки. 2. Корчеватель роторный по п. 1, отличающийся тем, что упорные устройства представляют из себя коробчатую конструкцию, в состав которой входят боковые косынки и роликовые упоры, установленные с возможностью вращения и взаимодействующие с профильной выемкой клыков корчующих роторов.(56) 1. Агрегат корчевальный МП-13. - Строительные, дорожные и коммунальные машины, оборудование и инструмент. Отраслевой каталог. Сер. 5, 6. - Машины и оборудование для мелиоративных систем, лесозаготовок, лесосплава и добычи торфа. - Вып. 4, 1985. С. 2, рис. 2 и 3. 2. А СССР 394013, МПК 01 23/06, 1972. 3. А СССР 1279564, МПК 01 23/06, 1985. 95482013.10.30 Полезная модель относится к торфодобывающей промышленности, предназначена для корчевки пней и других древесных включений, может быть использована в лесном хозяйстве и мелиоративной технике. Известен корчевальный агрегат, включающий корчеватель с корчующим ротором, который снабжен гидрообъемным приводом с гидроаккумулятором, подключенным к его напорной линии между распределителем и запорным элементом, агрегат выполняет корчевание за счет энергии, запасенной гидроаккумулятором и за счет совместной работы гидроаккумулятора и насоса 1. Недостатком корчевального агрегата является недостаточная прочность конструкции,высокая трудоемкость при изготовлении и обслуживании в связи с конструктивными особенностями агрегата. Известен также универсальный роторный корчеватель, основным рабочим органом которого является корчующий ротор, с установленным между корчующими элементами плавающим съемником, предназначенным для снятия выкорчеванного материала 2. Недостатком известного устройства являются частые поломки, так как вследствие шарнирного выполнения съемника он может оказаться не сзади, а впереди корчующего ротора. Наиболее близким по технической сущности является роторный корчеватель, содержащий общую раму с катками, корчующий ротор с трехклыковыми секциями и очистительный ротор. Каждый ротор снабжен подвижным сегментным ножом, установленным на валу вдоль оси ротора в пазах корчующих и очистительных элементов между неподвижными ножами, закрепленными на валу в промежутках между секциями роторов 3. Недостатком такого корчевателя является то, что в процессе работы сегментные ножи прорезают только ту часть корневищ, которая плотно прижимается к валу ротора, а если корневища неплотно прижимаются к валу, то они наматываются на вал. В результате рабочий орган корчевателя обладает низкой производительностью. В основу полезной модели положена техническая задача создания прочной конструкции корчевателя роторного с высоким качеством, повышенной производительностью и простотой в изготовлении и эксплуатации. Решение поставленной технической задачи достигается тем, что корчеватель роторный, содержащий общую раму с опорными катками, продольные рамы с неприводными трехклыковыми корчующими роторами, гидравлические цилиндры, прицепное устройство,согласно полезной модели, продольные рамы с неприводными трехклыковыми корчующими роторами, установленными в задней части рам, закреплены на общей раме шарнирно,в передней части продольных рам смонтированы упорные устройства, установленные подвижно с возможностью качания в продольной плоскости, которые снабжены талрепами,для регулирования момента отключения ротора, клыки корчующих роторов имеют профильные выемки. Упорные устройства представляют из себя коробчатую конструкцию, в состав которой входят боковые косынки и роликовые упоры, установленные с возможностью вращения и взаимодействующие с профильной выемкой клыков корчующих роторов. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид корчевателя роторного, вид сверху на фиг. 2 - то же, вид сбоку. Корчеватель роторный состоит из общей рамы 1 с опорными катками 2, продольных рам 3 с неприводными трехклыковыми корчующими роторами 4, упорных устройств 5 с боковыми косынками 6 и роликовыми упорами 7, талрепами 8, гидравлических цилиндров 9,прицепного устройства 10. Корчеватель роторный работает следующим образом. Корчеватель роторный является прицепным орудием, используемым с тракторами. Трактор 11 подгоняют к стоящему оборудованию корчевателя роторного. С помощью прицепного устройства 10 корчеватель роторный присоединяют к трактору 11, соединяют гидросистемы трактора 11 и гидравлическими цилиндрами 9 корчевателя роторного. Для 2 95482013.10.30 приведения корчевателя роторного в рабочее положение, включают и приводят в действие двигатель трактора 11, с помощью вала отбора мощности трактора 11 включают в работу гидравлические цилиндры 9 корчевателя роторного от гидросистемы трактора 11, опускают продольные рамы 3 с неприводными трехклыковыми корчующими роторами 4 в рабочее положение, во время корчевания продольные рамы 3 прижимаются к земле, клыки трехклыковых корчующих роторов 4 погружаются в грунт, при движении корчевателя роторного по обрабатываемой площади клыки трехклыковых корчующих роторов 4 заглублены в почву, при этом роликовые упоры 7 упорных устройств 5 зафиксированы в профильной выемке клыков трехклыковых корчующих роторов 4, продольные рамы 3 сохраняют первоначальный угол наклона к горизонту благодаря полностью выдвинутым штокам гидравлических цилиндров 9. При извлечении древесных включений на поверхность обрабатываемой площади перед корчующими роторами 4 начинает скапливаться ворох выкорчеванных древесных включений или оказывается один крупный пень, которые поднимают продольные рамы 3 на определенный угол. Одновременно клыки трехклыковых корчующих роторов 4, преодолевая сопротивление пружинного амортизатора в талрепах 8 и усилие от перемещения ротором выкорчеванных древесных включений, выводят из зацепления с профильной выемкой клыков 4 роликовых упоров 7. Выглубленный из почвы корчующий ротор 4, получая возможность вращения, перешагивает через ворох выкорчеванных древесных включений. При перешагивании ось корчующего ротора 4 несколько опускается к почве, и в результате соскальзывания профильной выемки клыков 4 с роликовых упоров 7 упорные устройства 5 возвращаются в исходное положение до очередного контакта профильной выемки клыков 4 с роликовыми упорами 7. Таким образом, происходит управляемый объективными условиями корчевания независимый подъем каждого из корчующих роторов по мере накапливания под рамой определенного объема древесных включений. По окончании процесса корчевания в конце каждого прохода гидравлические цилиндры 9 производят подъем продольных рам 3. Предлагаемый корчеватель роторный имеет по сравнению с аналогами более высокую производительность и обеспечивает необходимую чистоту предварительной обработки рабочей поверхности, обладает прочной конструкцией и простотой в изготовлении и эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
