Мобильный комплекс для размещения радиоэлектронных средств

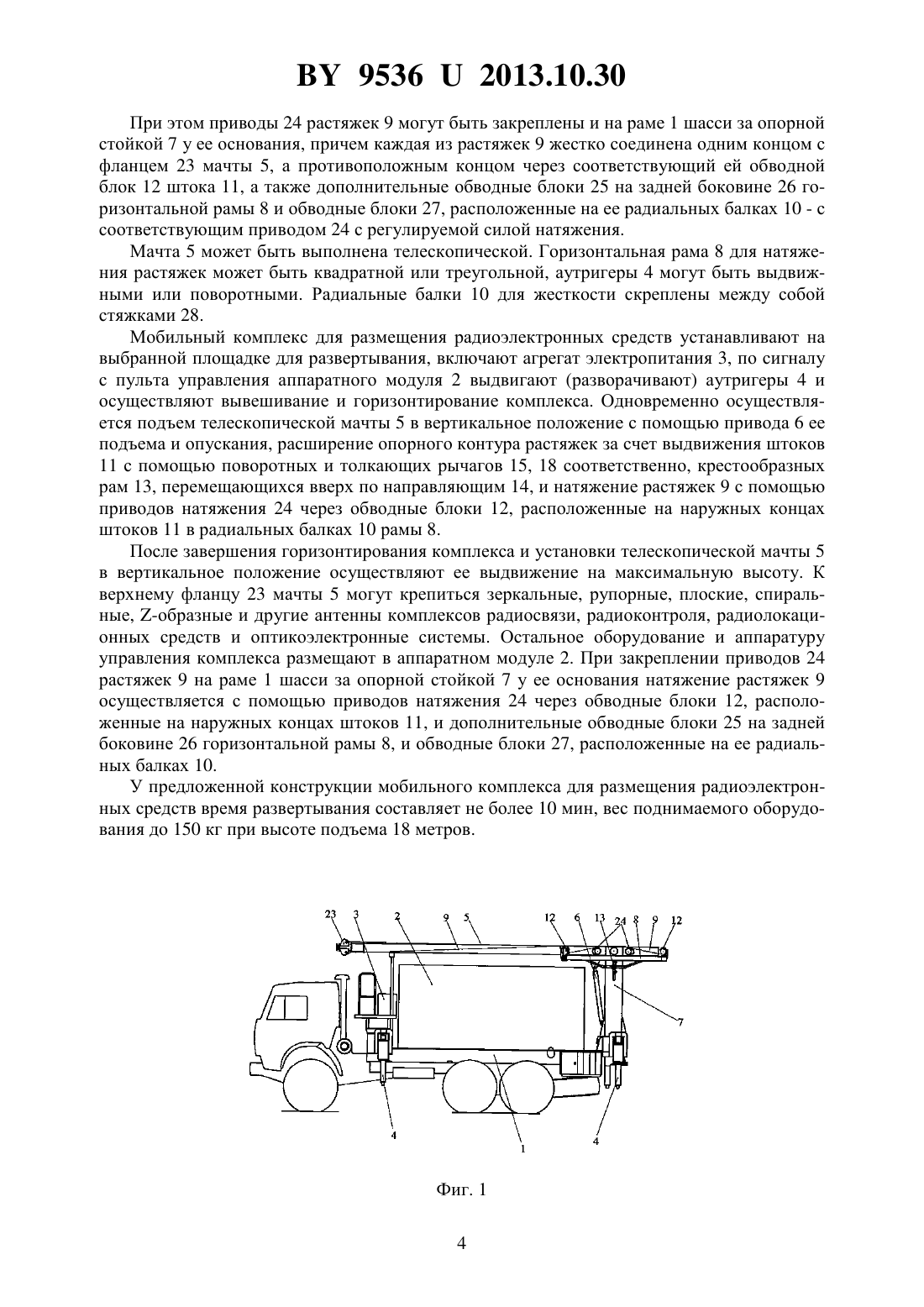

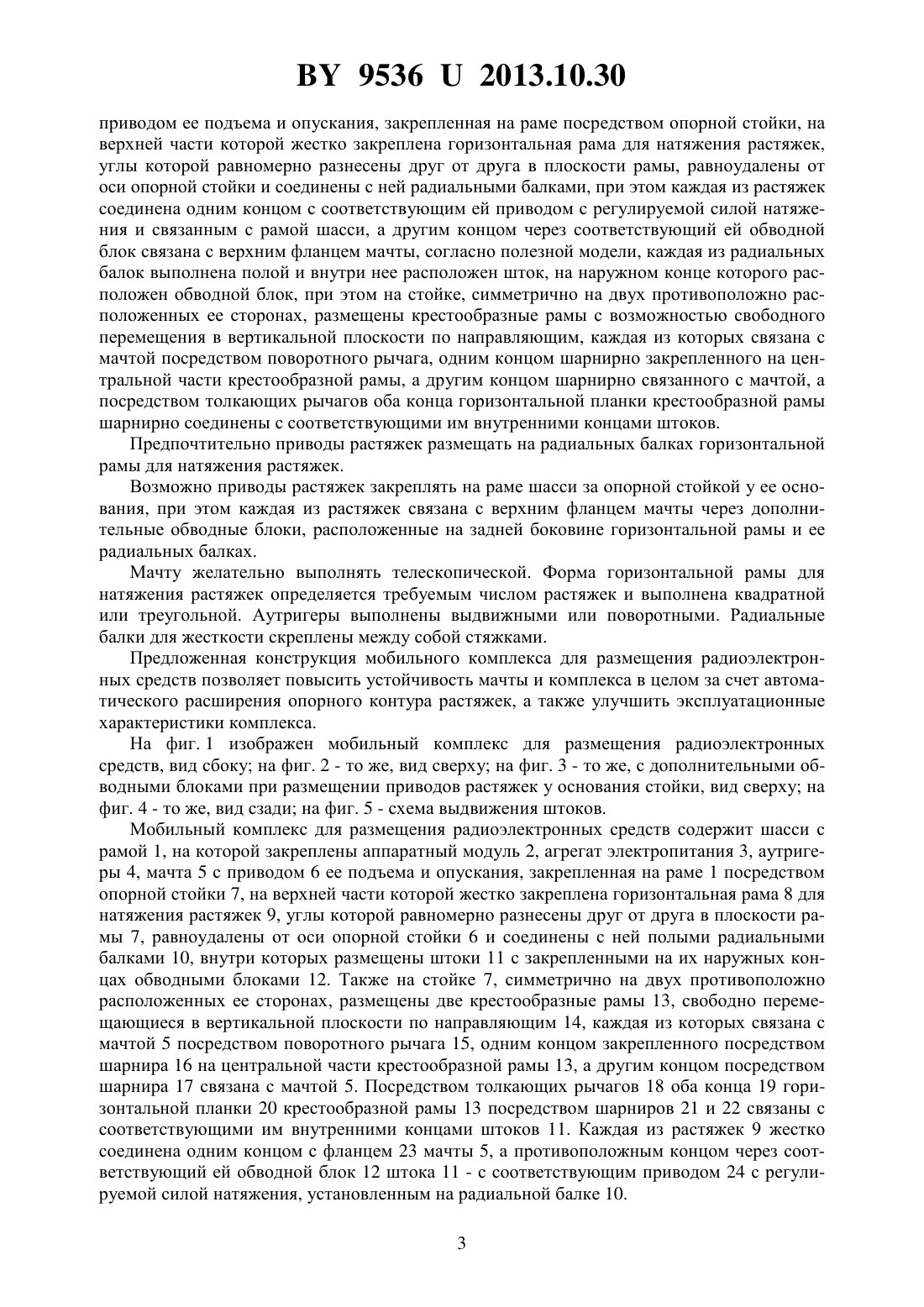

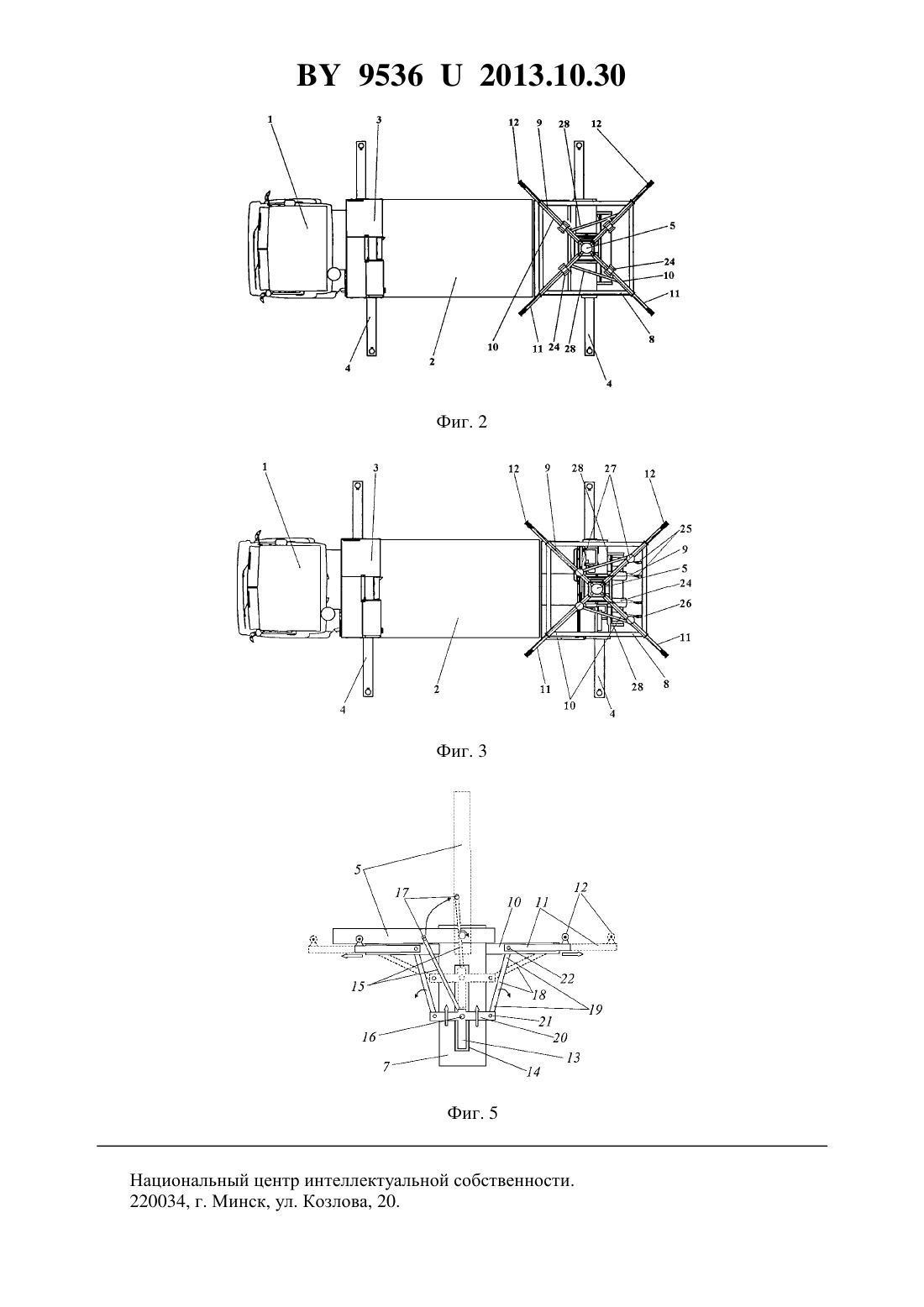

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОБИЛЬНЫЙ КОМПЛЕКС ДЛЯ РАЗМЕЩЕНИЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ(71) Заявитель Открытое акционерное общество ВОЛАТАВТО(72) Авторы Юхневич Денис Владимирович Бураковский Андрей Владиславович Липский Сергей Васильевич Клецов Александр Александрович Янченюк Владимир Семенович(73) Патентообладатель Открытое акционерное общество ВОЛАТАВТО(57) 1. Мобильный комплекс для размещения радиоэлектронных средств, содержащий шасси с рамой, на которой закреплены аппаратный модуль, агрегат электропитания, аутригеры, мачта с приводом ее подъема и опускания, закрепленная на раме посредством опорной стойки, на верхней части которой жестко закреплена горизонтальная рама для натяжения растяжек, углы которой равномерно разнесены друг от друга в плоскости рамы, равноудалены от оси опорной стойки и соединены с ней радиальными балками, при этом каждая из растяжек соединена одним концом с соответствующим ей приводом, с регулируемой силой натяжения и связанным с рамой шасси, а другим концом через соответствующий ей 95362013.10.30 обводной блок связана с верхним фланцем мачты, отличающийся тем, что каждая из радиальных балок выполнена полой и внутри нее расположен шток, на наружном конце которого установлен обводной блок, при этом на стойке, симметрично на двух противоположно расположенных ее сторонах, размещены крестообразные рамы с возможностью свободного перемещения в вертикальной плоскости по направляющим, каждая из которых связана с мачтой посредством поворотного рычага, одним концом закрепленного шарнирно на центральной части крестообразной рамы, а другим концом шарнирно связанного с мачтой, посредством толкающих рычагов оба конца горизонтальной планки крестообразной рамы шарнирно соединены с соответствующими им внутренними концами штоков. 2. Мобильный комплекс по п. 1, отличающийся тем, что приводы растяжек закреплены на раме шасси за опорной стойкой у ее основания, при этом каждая из растяжек снабжена дополнительно обводными блоками, расположенными на задней боковине горизонтальной рамы и на ее радиальных балках. 3. Мобильный комплекс по п. 1, отличающийся тем, что мачта выполнена телескопической. 4. Мобильный комплекс по п. 1, отличающийся тем, что горизонтальная рама для натяжения растяжек выполнена квадратной или треугольной. 5. Мобильный комплекс по п. 1, отличающийся тем, что аутригеры выполнены выдвижными или поворотными.(56) 1. Полезная модель 8923. Полезная модель относится к области связи и телекоммуникаций, радиоэлектронного и оптикоэлектронного мониторинга и предназначена для размещения антенных и оптикоэлектронных систем, радиоэлектронного оборудования и использования в мобильных,быстро развертываемых комплексах связи, в частности при организации полевой опорной сети связи, сетей связи широкополосного беспроводного радиодоступа с подвижными объектами и сетей передачи данных, в мобильных комплексах активной и пассивной радиолокации, радиоконтроля и оптикоэлектронного наблюдения. Известен мобильный комплекс для размещения радиоэлектронных средств 1, содержащий шасси с рамой, на которой закреплены аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачта с приводом ее подъема и опускания, закрепленная на раме посредством опорной стойки, на верхней части которой жестко закреплена горизонтальная рама для натяжения растяжек, углы которой равномерно разнесены друг от друга в плоскости рамы, равноудалены от оси опорной стойки и соединены с ней радиальными балками. Каждая из растяжек связана одним концом с соответствующим ей приводом с регулируемой силой натяжения, закрепленным на раме за опорной стойкой у ее основания, а другим концом через соответствующие обводные блоки на задней боковине, радиальных балках и в углах рамы - с верхним фланцем мачты. Недостатками указанного технического решения являются недостаточная устойчивость мачты, что обусловлено небольшими размерами опорного контура растяжек, ограниченного габаритами шасси по ширине. Задачей полезной модели является создание конструкции мобильного комплекса для размещения радиоэлектронных средств, позволяющей повысить устойчивость мачты и комплекса в целом, улучшить его эксплуатационные характеристики. Задача решается за счет того, что в мобильном комплексе, содержащем шасси с рамой,на которой закреплены аппаратный модуль, агрегат электропитания, аутригеры, мачта с 2 95362013.10.30 приводом ее подъема и опускания, закрепленная на раме посредством опорной стойки, на верхней части которой жестко закреплена горизонтальная рама для натяжения растяжек,углы которой равномерно разнесены друг от друга в плоскости рамы, равноудалены от оси опорной стойки и соединены с ней радиальными балками, при этом каждая из растяжек соединена одним концом с соответствующим ей приводом с регулируемой силой натяжения и связанным с рамой шасси, а другим концом через соответствующий ей обводной блок связана с верхним фланцем мачты, согласно полезной модели, каждая из радиальных балок выполнена полой и внутри нее расположен шток, на наружном конце которого расположен обводной блок, при этом на стойке, симметрично на двух противоположно расположенных ее сторонах, размещены крестообразные рамы с возможностью свободного перемещения в вертикальной плоскости по направляющим, каждая из которых связана с мачтой посредством поворотного рычага, одним концом шарнирно закрепленного на центральной части крестообразной рамы, а другим концом шарнирно связанного с мачтой, а посредством толкающих рычагов оба конца горизонтальной планки крестообразной рамы шарнирно соединены с соответствующими им внутренними концами штоков. Предпочтительно приводы растяжек размещать на радиальных балках горизонтальной рамы для натяжения растяжек. Возможно приводы растяжек закреплять на раме шасси за опорной стойкой у ее основания, при этом каждая из растяжек связана с верхним фланцем мачты через дополнительные обводные блоки, расположенные на задней боковине горизонтальной рамы и ее радиальных балках. Мачту желательно выполнять телескопической. Форма горизонтальной рамы для натяжения растяжек определяется требуемым числом растяжек и выполнена квадратной или треугольной. Аутригеры выполнены выдвижными или поворотными. Радиальные балки для жесткости скреплены между собой стяжками. Предложенная конструкция мобильного комплекса для размещения радиоэлектронных средств позволяет повысить устойчивость мачты и комплекса в целом за счет автоматического расширения опорного контура растяжек, а также улучшить эксплуатационные характеристики комплекса. На фиг. 1 изображен мобильный комплекс для размещения радиоэлектронных средств, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - то же, с дополнительными обводными блоками при размещении приводов растяжек у основания стойки, вид сверху на фиг. 4 - то же, вид сзади на фиг. 5 - схема выдвижения штоков. Мобильный комплекс для размещения радиоэлектронных средств содержит шасси с рамой 1, на которой закреплены аппаратный модуль 2, агрегат электропитания 3, аутригеры 4, мачта 5 с приводом 6 ее подъема и опускания, закрепленная на раме 1 посредством опорной стойки 7, на верхней части которой жестко закреплена горизонтальная рама 8 для натяжения растяжек 9, углы которой равномерно разнесены друг от друга в плоскости рамы 7, равноудалены от оси опорной стойки 6 и соединены с ней полыми радиальными балками 10, внутри которых размещены штоки 11 с закрепленными на их наружных концах обводными блоками 12. Также на стойке 7, симметрично на двух противоположно расположенных ее сторонах, размещены две крестообразные рамы 13, свободно перемещающиеся в вертикальной плоскости по направляющим 14, каждая из которых связана с мачтой 5 посредством поворотного рычага 15, одним концом закрепленного посредством шарнира 16 на центральной части крестообразной рамы 13, а другим концом посредством шарнира 17 связана с мачтой 5. Посредством толкающих рычагов 18 оба конца 19 горизонтальной планки 20 крестообразной рамы 13 посредством шарниров 21 и 22 связаны с соответствующими им внутренними концами штоков 11. Каждая из растяжек 9 жестко соединена одним концом с фланцем 23 мачты 5, а противоположным концом через соответствующий ей обводной блок 12 штока 11 - с соответствующим приводом 24 с регулируемой силой натяжения, установленным на радиальной балке 10. 3 95362013.10.30 При этом приводы 24 растяжек 9 могут быть закреплены и на раме 1 шасси за опорной стойкой 7 у ее основания, причем каждая из растяжек 9 жестко соединена одним концом с фланцем 23 мачты 5, а противоположным концом через соответствующий ей обводной блок 12 штока 11, а также дополнительные обводные блоки 25 на задней боковине 26 горизонтальной рамы 8 и обводные блоки 27, расположенные на ее радиальных балках 10 - с соответствующим приводом 24 с регулируемой силой натяжения. Мачта 5 может быть выполнена телескопической. Горизонтальная рама 8 для натяжения растяжек может быть квадратной или треугольной, аутригеры 4 могут быть выдвижными или поворотными. Радиальные балки 10 для жесткости скреплены между собой стяжками 28. Мобильный комплекс для размещения радиоэлектронных средств устанавливают на выбранной площадке для развертывания, включают агрегат электропитания 3, по сигналу с пульта управления аппаратного модуля 2 выдвигают (разворачивают) аутригеры 4 и осуществляют вывешивание и горизонтирование комплекса. Одновременно осуществляется подъем телескопической мачты 5 в вертикальное положение с помощью привода 6 ее подъема и опускания, расширение опорного контура растяжек за счет выдвижения штоков 11 с помощью поворотных и толкающих рычагов 15, 18 соответственно, крестообразных рам 13, перемещающихся вверх по направляющим 14, и натяжение растяжек 9 с помощью приводов натяжения 24 через обводные блоки 12, расположенные на наружных концах штоков 11 в радиальных балках 10 рамы 8. После завершения горизонтирования комплекса и установки телескопической мачты 5 в вертикальное положение осуществляют ее выдвижение на максимальную высоту. К верхнему фланцу 23 мачты 5 могут крепиться зеркальные, рупорные, плоские, спиральные, -образные и другие антенны комплексов радиосвязи, радиоконтроля, радиолокационных средств и оптикоэлектронные системы. Остальное оборудование и аппаратуру управления комплекса размещают в аппаратном модуле 2. При закреплении приводов 24 растяжек 9 на раме 1 шасси за опорной стойкой 7 у ее основания натяжение растяжек 9 осуществляется с помощью приводов натяжения 24 через обводные блоки 12, расположенные на наружных концах штоков 11, и дополнительные обводные блоки 25 на задней боковине 26 горизонтальной рамы 8, и обводные блоки 27, расположенные на ее радиальных балках 10. У предложенной конструкции мобильного комплекса для размещения радиоэлектронных средств время развертывания составляет не более 10 мин, вес поднимаемого оборудования до 150 кг при высоте подъема 18 метров. Фиг. 5 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
