Мобильный комплекс для размещения радиоэлектронных средств

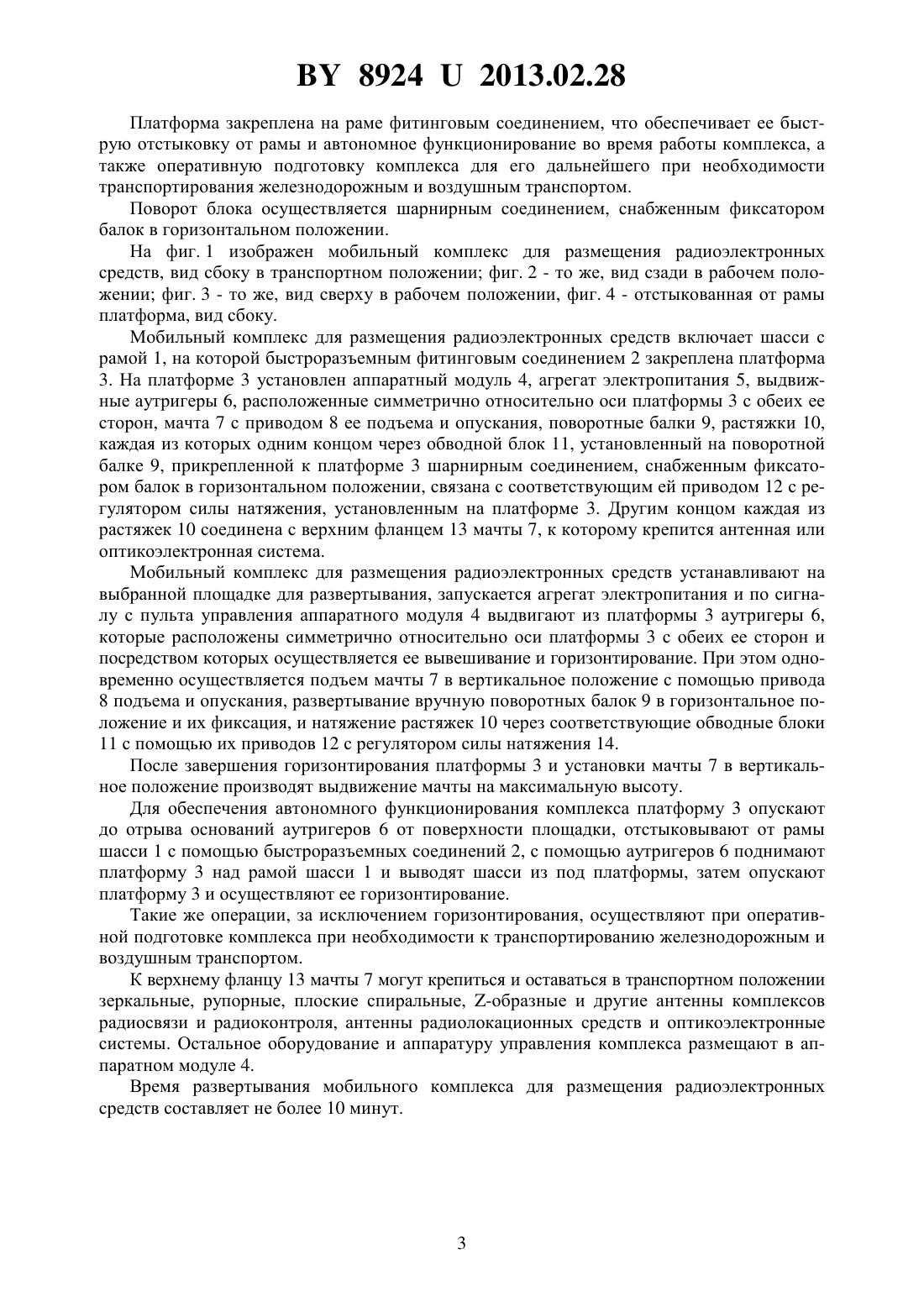

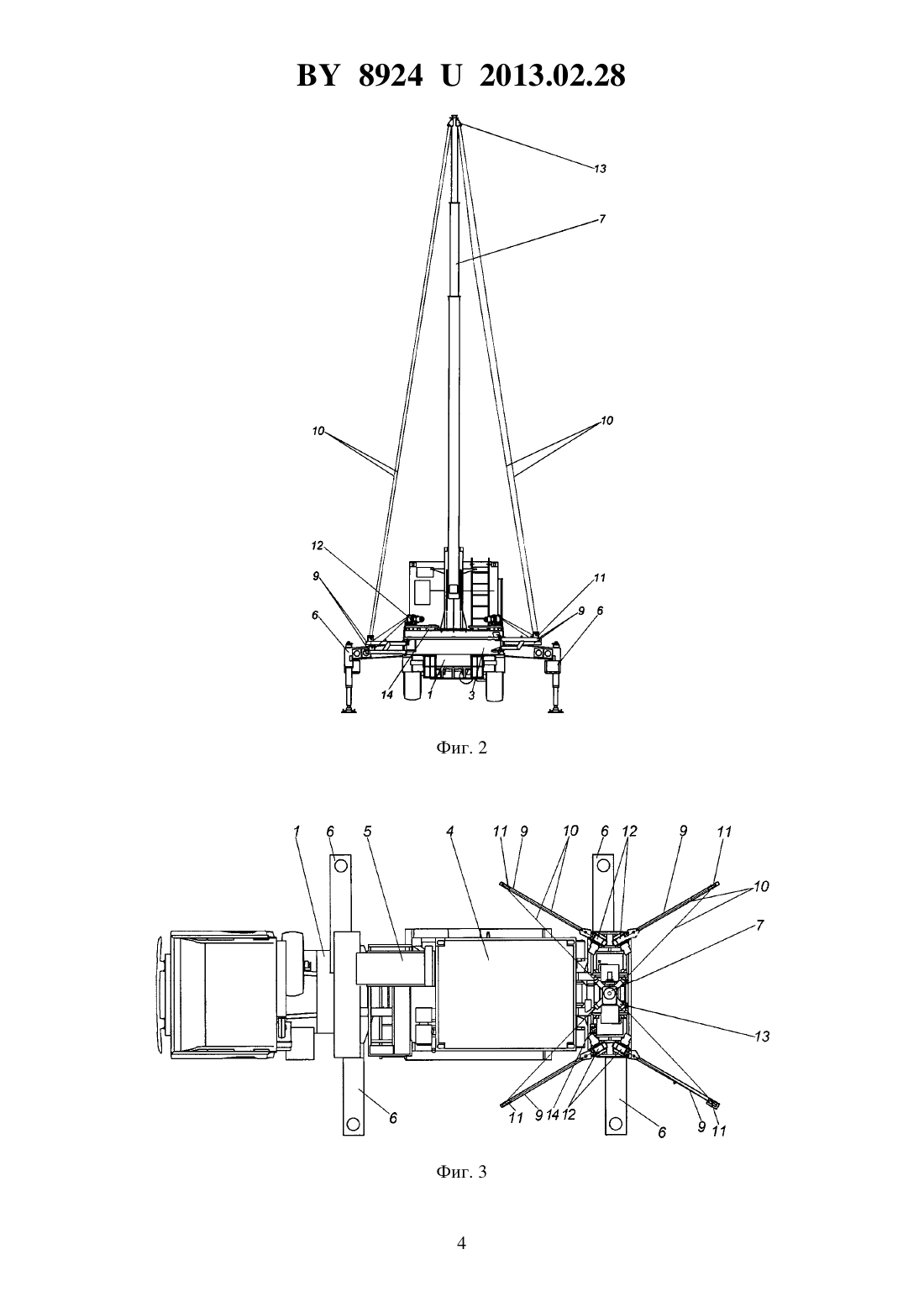

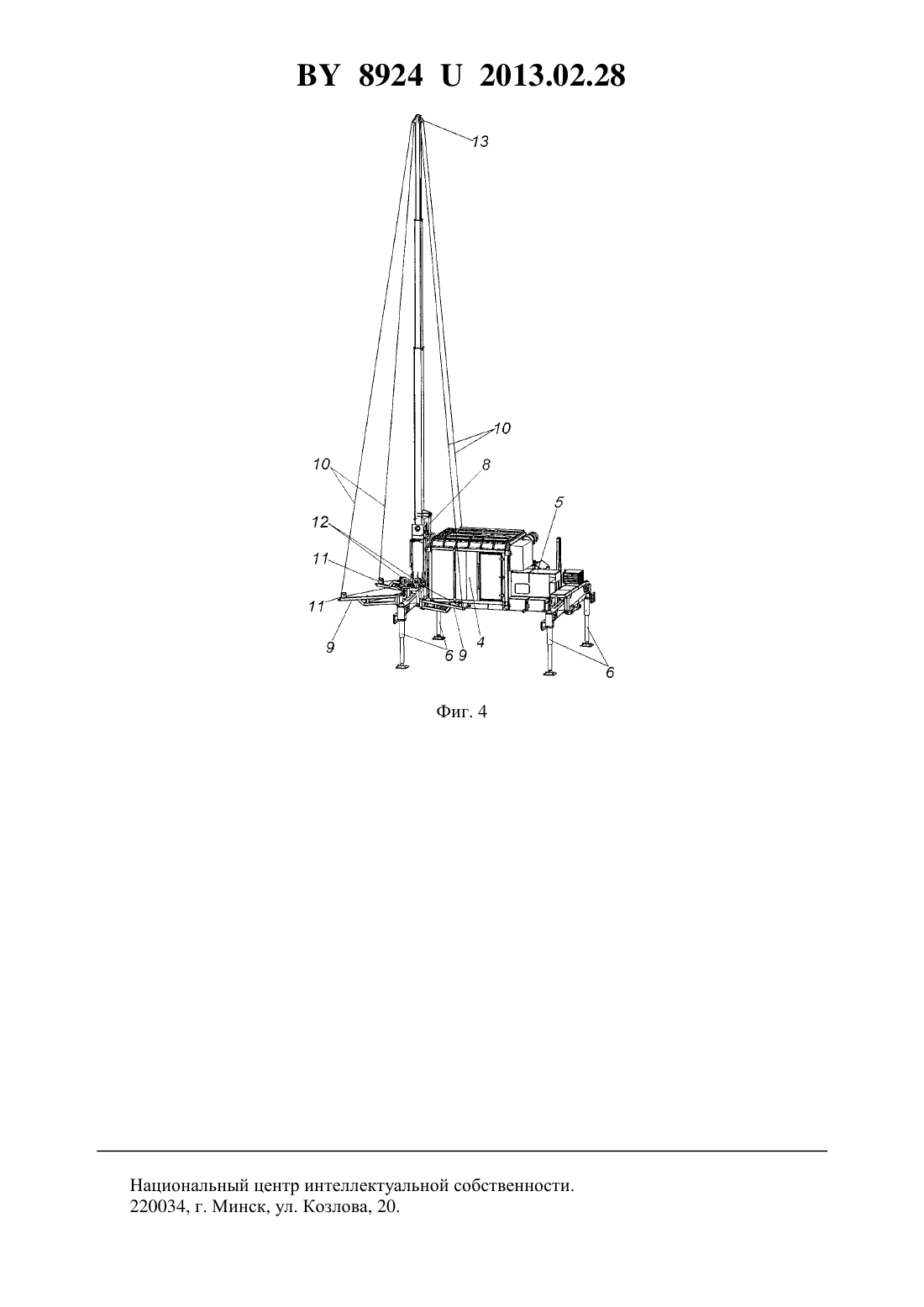

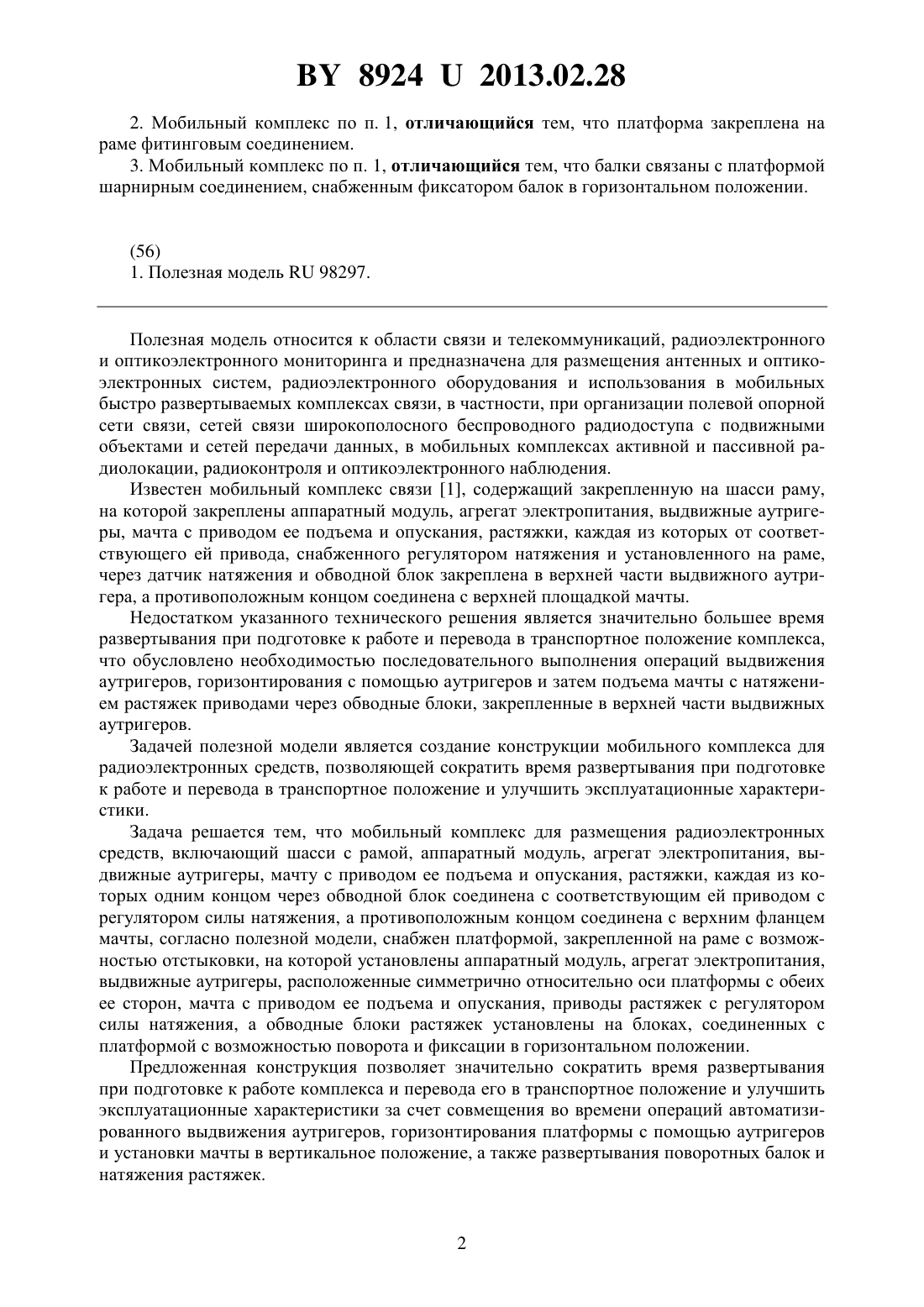

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОБИЛЬНЫЙ КОМПЛЕКС ДЛЯ РАЗМЕЩЕНИЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ(71) Заявитель Открытое акционерное общество ВОЛАТАВТО(72) Авторы Юхневич Денис Владимирович Сидяко Олег Викторович Бураковский Андрей Владиславович Левчук Александр Андреевич Костюченко Павел Эдуардович Клецов Александр Александрович Бабарыкин Евгений Александрович(73) Патентообладатель Открытое акционерное общество ВОЛАТАВТО(57) 1. Мобильный комплекс для размещения радиоэлектронных средств, включающий шасси с рамой, аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачту с приводом ее подъема и опускания, поворотные балки, растяжки, каждая из которых одним концом через обводной блок соединена с соответствующим ей приводом, снабженным регулятором силы натяжения, а противоположным концом соединена с верхним фланцем мачты, отличающийся тем, что комплекс снабжен платформой, закрепленной на раме с возможностью отстыковки, на которой установлены аппаратный модуль, агрегат электропитания, выдвижные аутригеры, расположенные симметрично относительно оси платформы с обеих ее сторон, мачта с приводом ее подъема и опускания, приводы растяжек с регулятором силы натяжения, а обводные блоки растяжек установлены на балках,соединенных с платформой с возможностью поворота в горизонтальное положение. 89242013.02.28 2. Мобильный комплекс по п. 1, отличающийся тем, что платформа закреплена на раме фитинговым соединением. 3. Мобильный комплекс по п. 1, отличающийся тем, что балки связаны с платформой шарнирным соединением, снабженным фиксатором балок в горизонтальном положении.(56) 1. Полезная модель 98297. Полезная модель относится к области связи и телекоммуникаций, радиоэлектронного и оптикоэлектронного мониторинга и предназначена для размещения антенных и оптикоэлектронных систем, радиоэлектронного оборудования и использования в мобильных быстро развертываемых комплексах связи, в частности, при организации полевой опорной сети связи, сетей связи широкополосного беспроводного радиодоступа с подвижными объектами и сетей передачи данных, в мобильных комплексах активной и пассивной радиолокации, радиоконтроля и оптикоэлектронного наблюдения. Известен мобильный комплекс связи 1, содержащий закрепленную на шасси раму,на которой закреплены аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачта с приводом ее подъема и опускания, растяжки, каждая из которых от соответствующего ей привода, снабженного регулятором натяжения и установленного на раме,через датчик натяжения и обводной блок закреплена в верхней части выдвижного аутригера, а противоположным концом соединена с верхней площадкой мачты. Недостатком указанного технического решения является значительно большее время развертывания при подготовке к работе и перевода в транспортное положение комплекса,что обусловлено необходимостью последовательного выполнения операций выдвижения аутригеров, горизонтирования с помощью аутригеров и затем подъема мачты с натяжением растяжек приводами через обводные блоки, закрепленные в верхней части выдвижных аутригеров. Задачей полезной модели является создание конструкции мобильного комплекса для радиоэлектронных средств, позволяющей сократить время развертывания при подготовке к работе и перевода в транспортное положение и улучшить эксплуатационные характеристики. Задача решается тем, что мобильный комплекс для размещения радиоэлектронных средств, включающий шасси с рамой, аппаратный модуль, агрегат электропитания, выдвижные аутригеры, мачту с приводом ее подъема и опускания, растяжки, каждая из которых одним концом через обводной блок соединена с соответствующим ей приводом с регулятором силы натяжения, а противоположным концом соединена с верхним фланцем мачты, согласно полезной модели, снабжен платформой, закрепленной на раме с возможностью отстыковки, на которой установлены аппаратный модуль, агрегат электропитания,выдвижные аутригеры, расположенные симметрично относительно оси платформы с обеих ее сторон, мачта с приводом ее подъема и опускания, приводы растяжек с регулятором силы натяжения, а обводные блоки растяжек установлены на блоках, соединенных с платформой с возможностью поворота и фиксации в горизонтальном положении. Предложенная конструкция позволяет значительно сократить время развертывания при подготовке к работе комплекса и перевода его в транспортное положение и улучшить эксплуатационные характеристики за счет совмещения во времени операций автоматизированного выдвижения аутригеров, горизонтирования платформы с помощью аутригеров и установки мачты в вертикальное положение, а также развертывания поворотных балок и натяжения растяжек. 89242013.02.28 Платформа закреплена на раме фитинговым соединением, что обеспечивает ее быструю отстыковку от рамы и автономное функционирование во время работы комплекса, а также оперативную подготовку комплекса для его дальнейшего при необходимости транспортирования железнодорожным и воздушным транспортом. Поворот блока осуществляется шарнирным соединением, снабженным фиксатором балок в горизонтальном положении. На фиг. 1 изображен мобильный комплекс для размещения радиоэлектронных средств, вид сбоку в транспортном положении фиг. 2 - то же, вид сзади в рабочем положении фиг. 3 - то же, вид сверху в рабочем положении, фиг. 4 - отстыкованная от рамы платформа, вид сбоку. Мобильный комплекс для размещения радиоэлектронных средств включает шасси с рамой 1, на которой быстроразъемным фитинговым соединением 2 закреплена платформа 3. На платформе 3 установлен аппаратный модуль 4, агрегат электропитания 5, выдвижные аутригеры 6, расположенные симметрично относительно оси платформы 3 с обеих ее сторон, мачта 7 с приводом 8 ее подъема и опускания, поворотные балки 9, растяжки 10,каждая из которых одним концом через обводной блок 11, установленный на поворотной балке 9, прикрепленной к платформе 3 шарнирным соединением, снабженным фиксатором балок в горизонтальном положении, связана с соответствующим ей приводом 12 с регулятором силы натяжения, установленным на платформе 3. Другим концом каждая из растяжек 10 соединена с верхним фланцем 13 мачты 7, к которому крепится антенная или оптикоэлектронная система. Мобильный комплекс для размещения радиоэлектронных средств устанавливают на выбранной площадке для развертывания, запускается агрегат электропитания и по сигналу с пульта управления аппаратного модуля 4 выдвигают из платформы 3 аутригеры 6,которые расположены симметрично относительно оси платформы 3 с обеих ее сторон и посредством которых осуществляется ее вывешивание и горизонтирование. При этом одновременно осуществляется подъем мачты 7 в вертикальное положение с помощью привода 8 подъема и опускания, развертывание вручную поворотных балок 9 в горизонтальное положение и их фиксация, и натяжение растяжек 10 через соответствующие обводные блоки 11 с помощью их приводов 12 с регулятором силы натяжения 14. После завершения горизонтирования платформы 3 и установки мачты 7 в вертикальное положение производят выдвижение мачты на максимальную высоту. Для обеспечения автономного функционирования комплекса платформу 3 опускают до отрыва оснований аутригеров 6 от поверхности площадки, отстыковывают от рамы шасси 1 с помощью быстроразъемных соединений 2, с помощью аутригеров 6 поднимают платформу 3 над рамой шасси 1 и выводят шасси из под платформы, затем опускают платформу 3 и осуществляют ее горизонтирование. Такие же операции, за исключением горизонтирования, осуществляют при оперативной подготовке комплекса при необходимости к транспортированию железнодорожным и воздушным транспортом. К верхнему фланцу 13 мачты 7 могут крепиться и оставаться в транспортном положении зеркальные, рупорные, плоские спиральные, -образные и другие антенны комплексов радиосвязи и радиоконтроля, антенны радиолокационных средств и оптикоэлектронные системы. Остальное оборудование и аппаратуру управления комплекса размещают в аппаратном модуле 4. Время развертывания мобильного комплекса для размещения радиоэлектронных средств составляет не более 10 минут. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
