Устройство для массажа

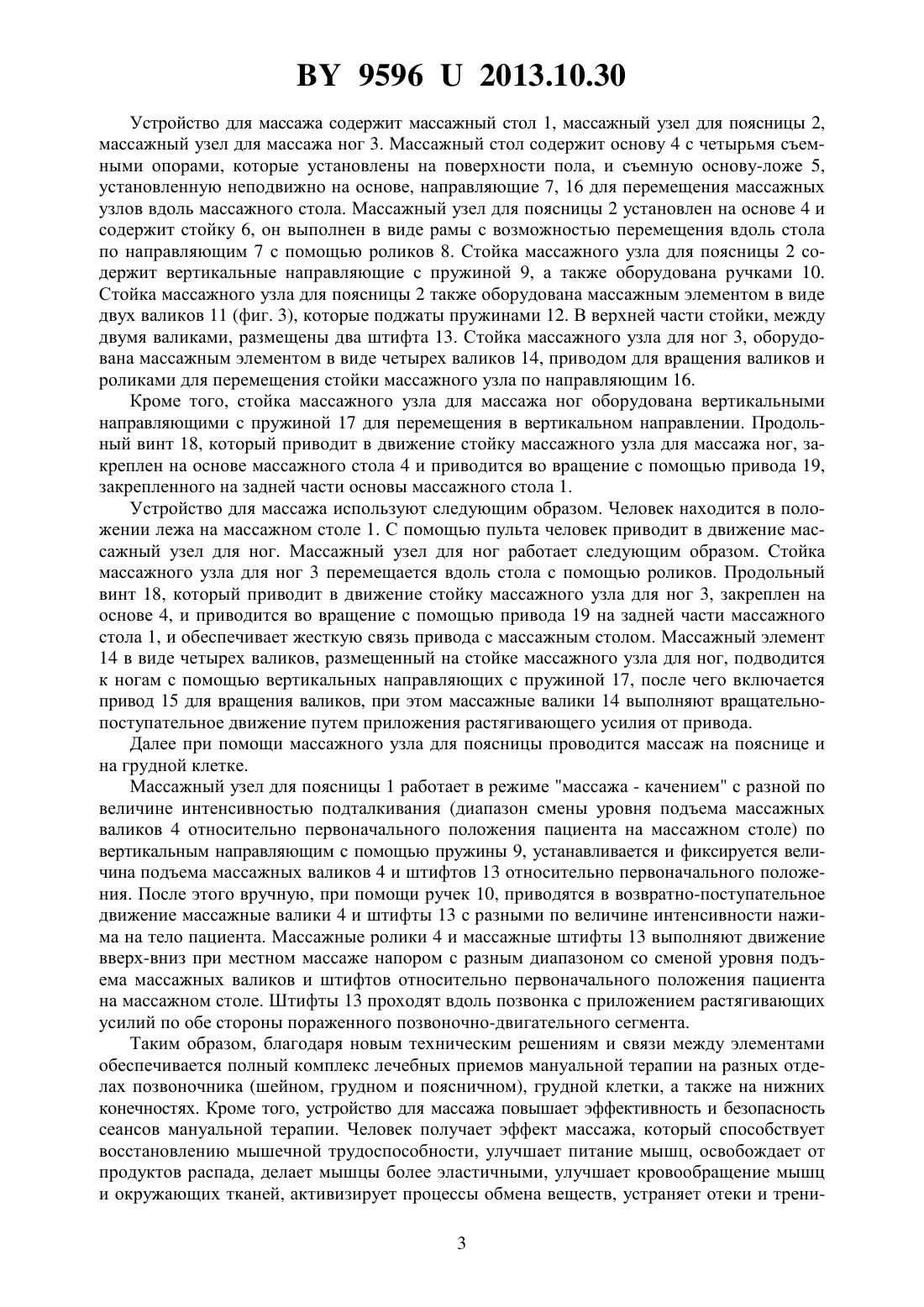

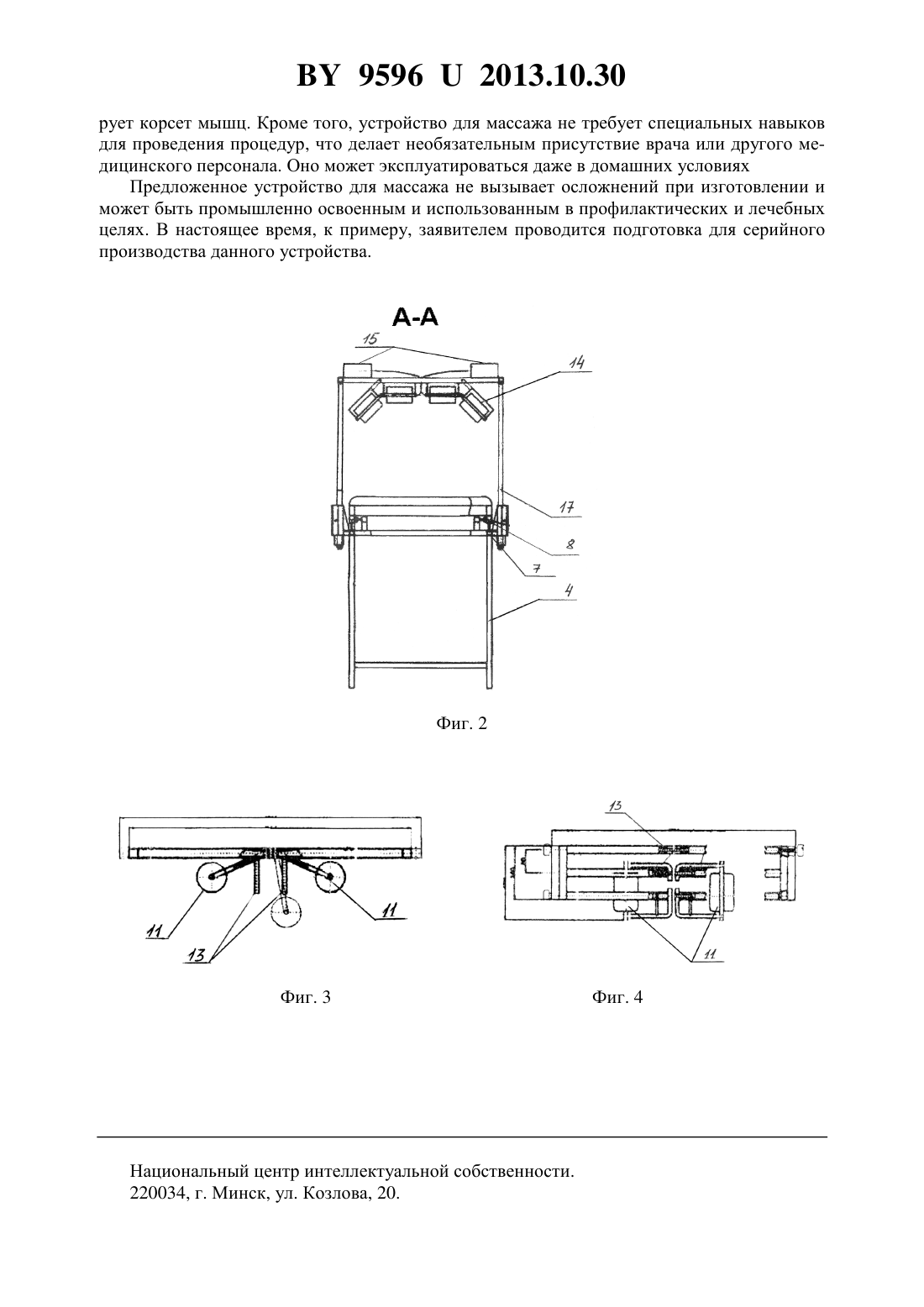

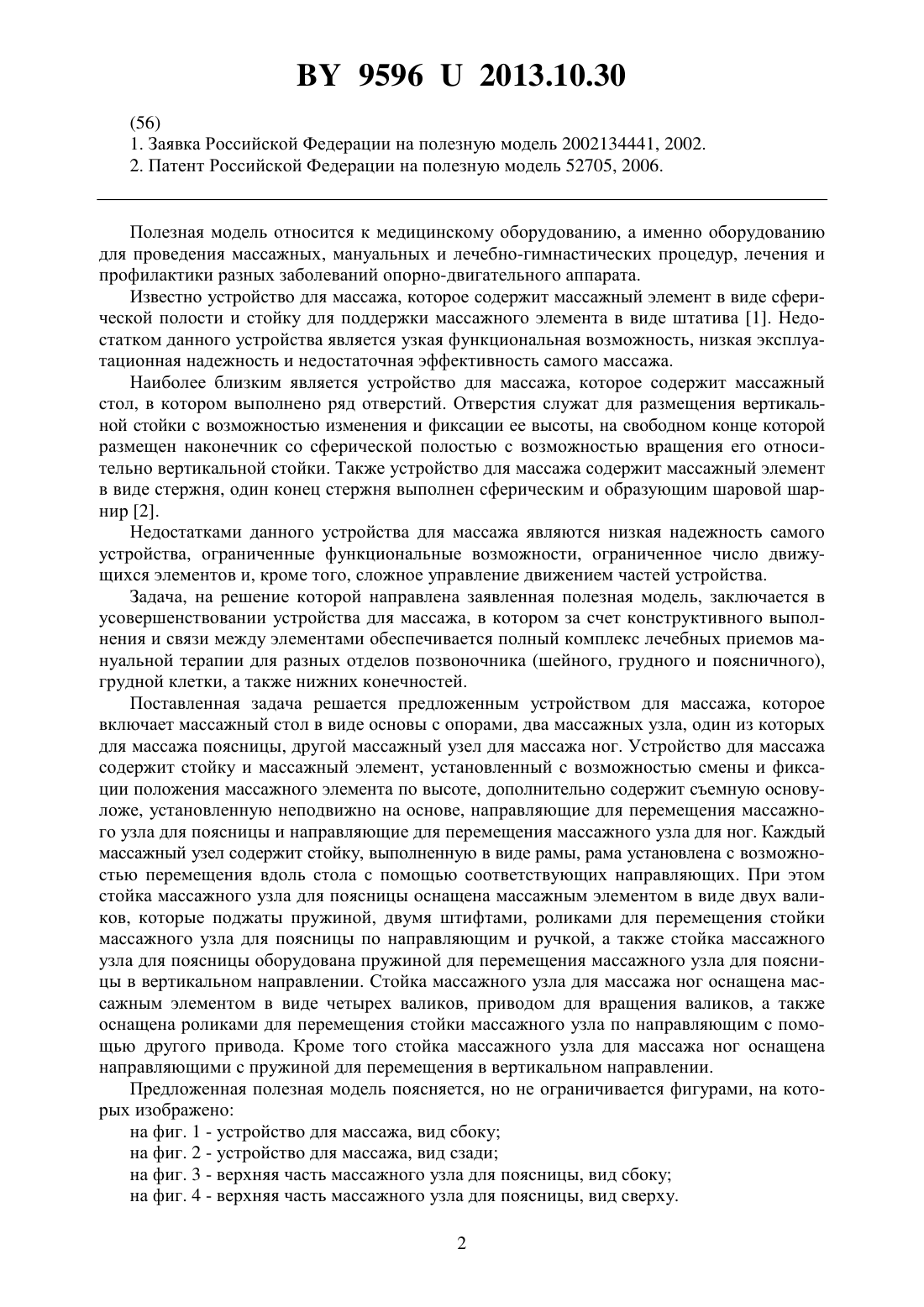

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Костельнюк Александр Васильевич(72) Автор Костельнюк Александр Васильевич(73) Патентообладатель Костельнюк Александр Васильевич(57) Устройство для массажа, содержащее массажный стол в виде основы с опорами и массажный узел, который содержит стойку и массажный элемент, установленный с возможностью смены и фиксации положения массажного элемента по высоте, отличающееся тем, что содержит два массажных узла, один из которых для массажа поясницы, другой для массажа ног, дополнительно содержит съемную основу-ложе, установленную неподвижно на основе, направляющие для перемещения массажного узла для поясницы и направляющие для перемещения массажного узла для ног, каждый массажный узел содержит стойку, выполненную в виде рамы, рама установлена с возможностью перемещения вдоль стола с помощью соответствующих направляющих, при этом стойка массажного узла для поясницы оснащена массажным элементом в виде двух валиков, которые поджаты пружиной, двумя штифтами, роликами для перемещения стойки массажного узла для поясницы по направляющим и ручкой, а также стойка массажного узла для поясницы оборудована пружиной для перемещения массажного узла для поясницы в вертикальном направлении,стойка массажного узла для массажа ног оснащена массажным элементом в виде четырех валиков, приводом для вращения валиков, а также оснащена роликами для перемещения стойки массажного узла по направляющим с помощью другого привода, кроме того, стойка массажного узла для массажа ног оснащена направляющими с пружиной для перемещения в вертикальном направлении.(56) 1. Заявка Российской Федерации на полезную модель 2002134441, 2002. 2. Патент Российской Федерации на полезную модель 52705, 2006. Полезная модель относится к медицинскому оборудованию, а именно оборудованию для проведения массажных, мануальных и лечебно-гимнастических процедур, лечения и профилактики разных заболеваний опорно-двигательного аппарата. Известно устройство для массажа, которое содержит массажный элемент в виде сферической полости и стойку для поддержки массажного элемента в виде штатива 1. Недостатком данного устройства является узкая функциональная возможность, низкая эксплуатационная надежность и недостаточная эффективность самого массажа. Наиболее близким является устройство для массажа, которое содержит массажный стол, в котором выполнено ряд отверстий. Отверстия служат для размещения вертикальной стойки с возможностью изменения и фиксации ее высоты, на свободном конце которой размещен наконечник со сферической полостью с возможностью вращения его относительно вертикальной стойки. Также устройство для массажа содержит массажный элемент в виде стержня, один конец стержня выполнен сферическим и образующим шаровой шарнир 2. Недостатками данного устройства для массажа являются низкая надежность самого устройства, ограниченные функциональные возможности, ограниченное число движущихся элементов и, кроме того, сложное управление движением частей устройства. Задача, на решение которой направлена заявленная полезная модель, заключается в усовершенствовании устройства для массажа, в котором за счет конструктивного выполнения и связи между элементами обеспечивается полный комплекс лечебных приемов мануальной терапии для разных отделов позвоночника (шейного, грудного и поясничного),грудной клетки, а также нижних конечностей. Поставленная задача решается предложенным устройством для массажа, которое включает массажный стол в виде основы с опорами, два массажных узла, один из которых для массажа поясницы, другой массажный узел для массажа ног. Устройство для массажа содержит стойку и массажный элемент, установленный с возможностью смены и фиксации положения массажного элемента по высоте, дополнительно содержит съемную основуложе, установленную неподвижно на основе, направляющие для перемещения массажного узла для поясницы и направляющие для перемещения массажного узла для ног. Каждый массажный узел содержит стойку, выполненную в виде рамы, рама установлена с возможностью перемещения вдоль стола с помощью соответствующих направляющих. При этом стойка массажного узла для поясницы оснащена массажным элементом в виде двух валиков, которые поджаты пружиной, двумя штифтами, роликами для перемещения стойки массажного узла для поясницы по направляющим и ручкой, а также стойка массажного узла для поясницы оборудована пружиной для перемещения массажного узла для поясницы в вертикальном направлении. Стойка массажного узла для массажа ног оснащена массажным элементом в виде четырех валиков, приводом для вращения валиков, а также оснащена роликами для перемещения стойки массажного узла по направляющим с помощью другого привода. Кроме того стойка массажного узла для массажа ног оснащена направляющими с пружиной для перемещения в вертикальном направлении. Предложенная полезная модель поясняется, но не ограничивается фигурами, на которых изображено на фиг. 1 - устройство для массажа, вид сбоку на фиг. 2 - устройство для массажа, вид сзади на фиг. 3 - верхняя часть массажного узла для поясницы, вид сбоку на фиг. 4 - верхняя часть массажного узла для поясницы, вид сверху. 2 95962013.10.30 Устройство для массажа содержит массажный стол 1, массажный узел для поясницы 2,массажный узел для массажа ног 3. Массажный стол содержит основу 4 с четырьмя съемными опорами, которые установлены на поверхности пола, и съемную основу-ложе 5,установленную неподвижно на основе, направляющие 7, 16 для перемещения массажных узлов вдоль массажного стола. Массажный узел для поясницы 2 установлен на основе 4 и содержит стойку 6, он выполнен в виде рамы с возможностью перемещения вдоль стола по направляющим 7 с помощью роликов 8. Стойка массажного узла для поясницы 2 содержит вертикальные направляющие с пружиной 9, а также оборудована ручками 10. Стойка массажного узла для поясницы 2 также оборудована массажным элементом в виде двух валиков 11 (фиг. 3), которые поджаты пружинами 12. В верхней части стойки, между двумя валиками, размещены два штифта 13. Стойка массажного узла для ног 3, оборудована массажным элементом в виде четырех валиков 14, приводом для вращения валиков и роликами для перемещения стойки массажного узла по направляющим 16. Кроме того, стойка массажного узла для массажа ног оборудована вертикальными направляющими с пружиной 17 для перемещения в вертикальном направлении. Продольный винт 18, который приводит в движение стойку массажного узла для массажа ног, закреплен на основе массажного стола 4 и приводится во вращение с помощью привода 19,закрепленного на задней части основы массажного стола 1. Устройство для массажа используют следующим образом. Человек находится в положении лежа на массажном столе 1. С помощью пульта человек приводит в движение массажный узел для ног. Массажный узел для ног работает следующим образом. Стойка массажного узла для ног 3 перемещается вдоль стола с помощью роликов. Продольный винт 18, который приводит в движение стойку массажного узла для ног 3, закреплен на основе 4, и приводится во вращение с помощью привода 19 на задней части массажного стола 1, и обеспечивает жесткую связь привода с массажным столом. Массажный элемент 14 в виде четырех валиков, размещенный на стойке массажного узла для ног, подводится к ногам с помощью вертикальных направляющих с пружиной 17, после чего включается привод 15 для вращения валиков, при этом массажные валики 14 выполняют вращательнопоступательное движение путем приложения растягивающего усилия от привода. Далее при помощи массажного узла для поясницы проводится массаж на пояснице и на грудной клетке. Массажный узел для поясницы 1 работает в режиме массажа - качением с разной по величине интенсивностью подталкивания (диапазон смены уровня подъема массажных валиков 4 относительно первоначального положения пациента на массажном столе) по вертикальным направляющим с помощью пружины 9, устанавливается и фиксируется величина подъема массажных валиков 4 и штифтов 13 относительно первоначального положения. После этого вручную, при помощи ручек 10, приводятся в возвратно-поступательное движение массажные валики 4 и штифты 13 с разными по величине интенсивности нажима на тело пациента. Массажные ролики 4 и массажные штифты 13 выполняют движение вверх-вниз при местном массаже напором с разным диапазоном со сменой уровня подъема массажных валиков и штифтов относительно первоначального положения пациента на массажном столе. Штифты 13 проходят вдоль позвонка с приложением растягивающих усилий по обе стороны пораженного позвоночно-двигательного сегмента. Таким образом, благодаря новым техническим решениям и связи между элементами обеспечивается полный комплекс лечебных приемов мануальной терапии на разных отделах позвоночника (шейном, грудном и поясничном), грудной клетки, а также на нижних конечностях. Кроме того, устройство для массажа повышает эффективность и безопасность сеансов мануальной терапии. Человек получает эффект массажа, который способствует восстановлению мышечной трудоспособности, улучшает питание мышц, освобождает от продуктов распада, делает мышцы более эластичными, улучшает кровообращение мышц и окружающих тканей, активизирует процессы обмена веществ, устраняет отеки и трени 3 95962013.10.30 рует корсет мышц. Кроме того, устройство для массажа не требует специальных навыков для проведения процедур, что делает необязательным присутствие врача или другого медицинского персонала. Оно может эксплуатироваться даже в домашних условиях Предложенное устройство для массажа не вызывает осложнений при изготовлении и может быть промышленно освоенным и использованным в профилактических и лечебных целях. В настоящее время, к примеру, заявителем проводится подготовка для серийного производства данного устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
