Рабочий орган для предпосевной и поверхностной обработки почвы

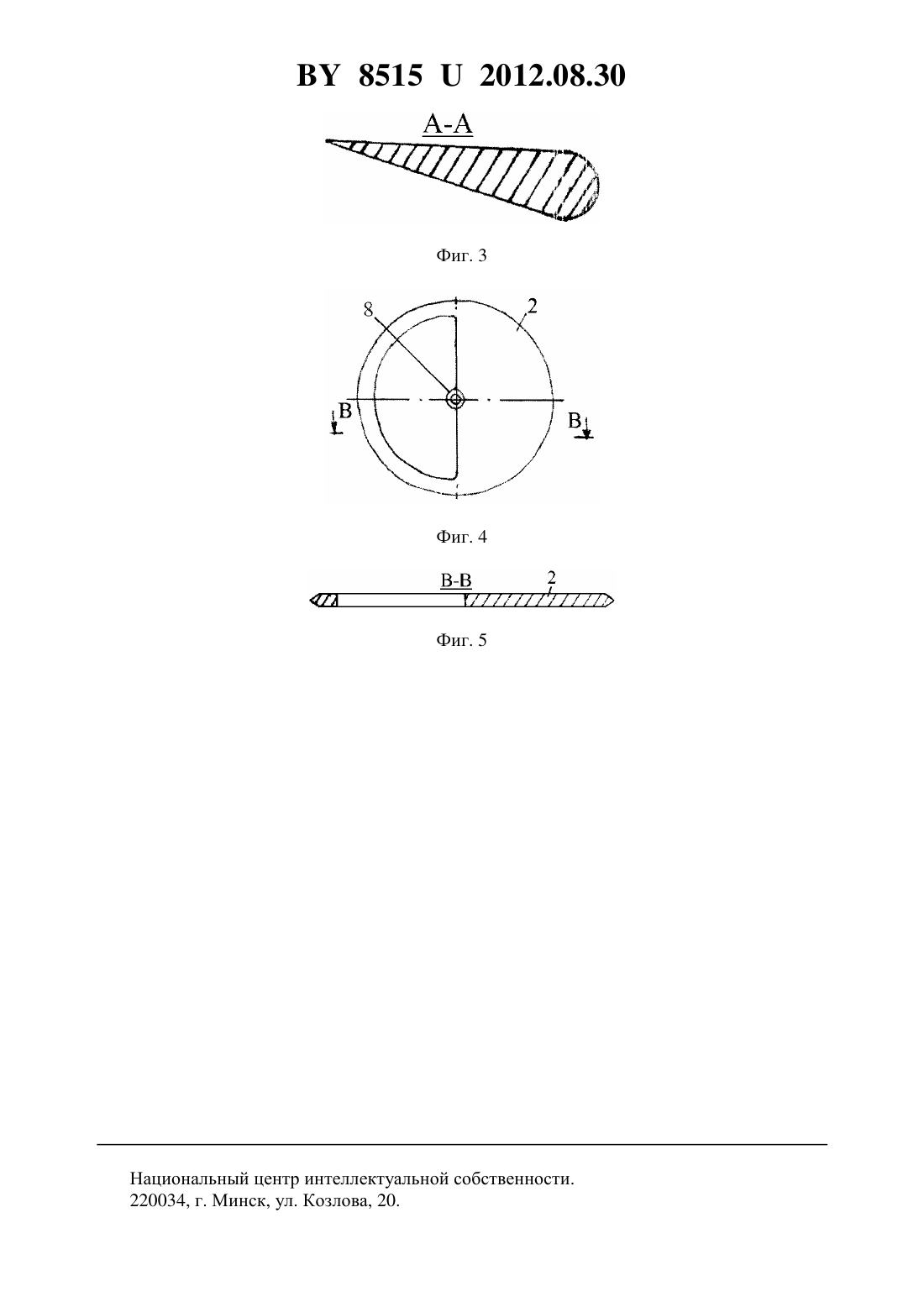

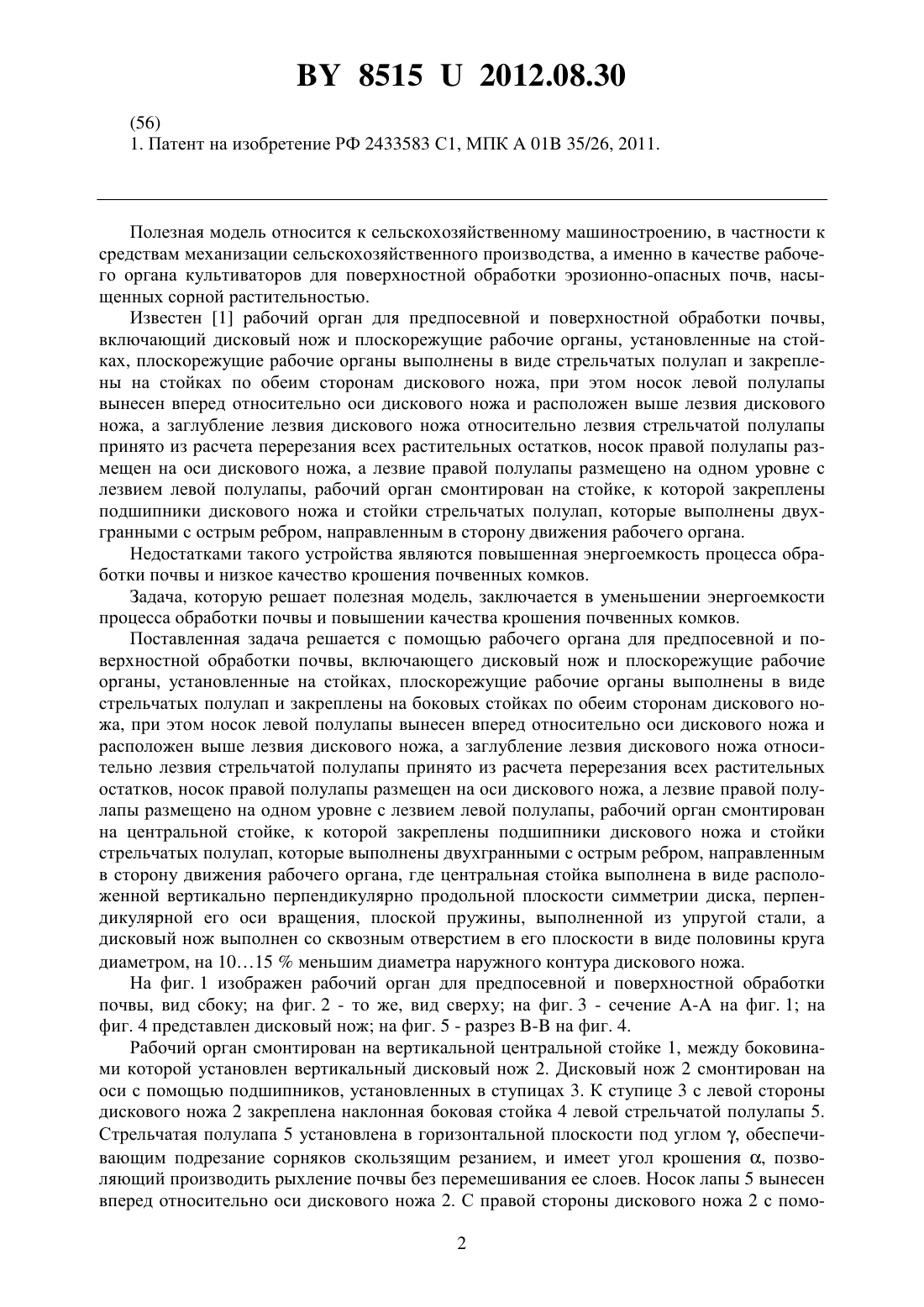

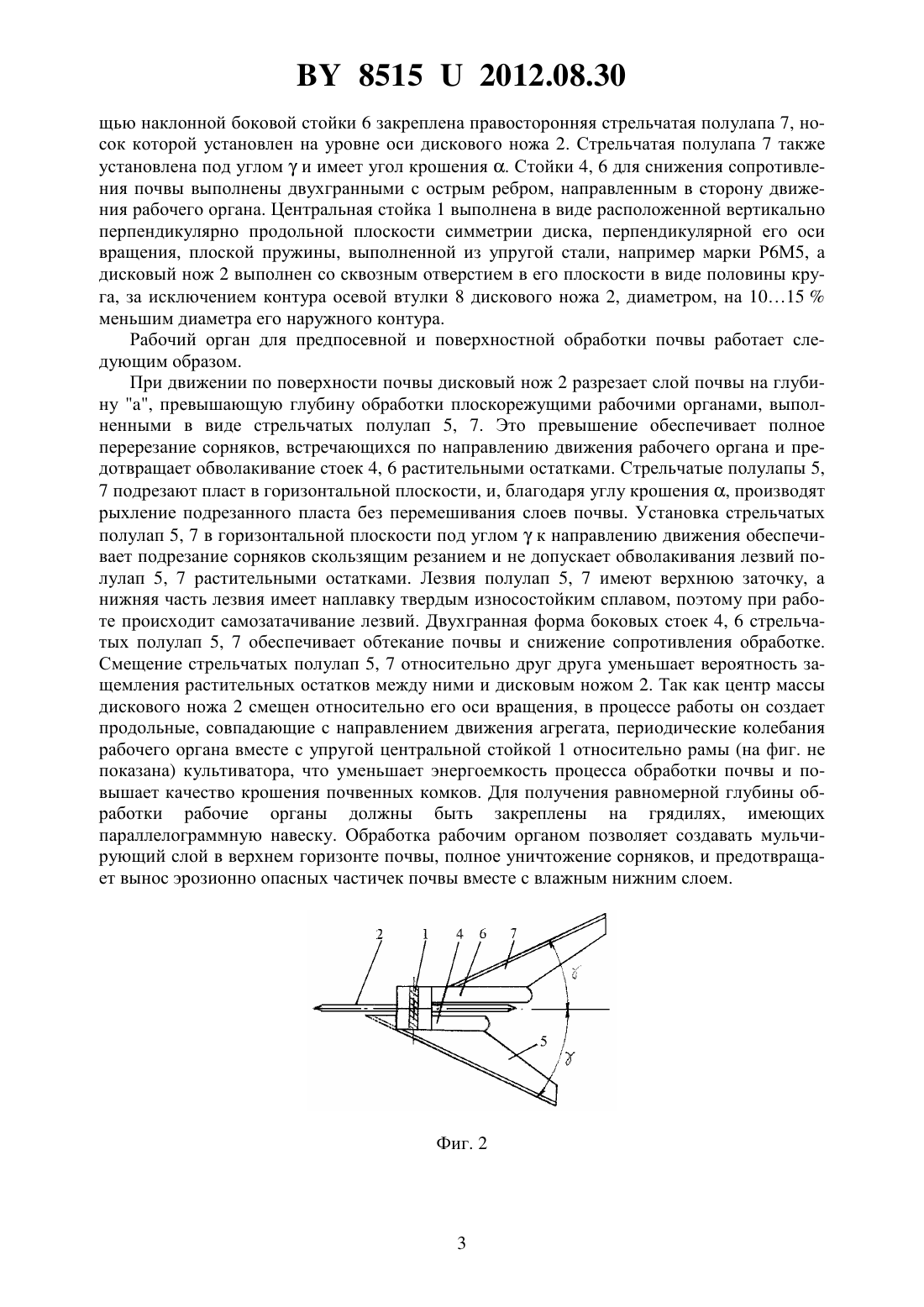

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ДЛЯ ПРЕДПОСЕВНОЙ И ПОВЕРХНОСТНОЙ ОБРАБОТКИ ПОЧВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Романюк Николай Николаевич Агейчик Валерий Александрович Яблонский Максим Петрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган для предпосевной и поверхностной обработки почвы, включающий дисковый нож и плоскорежущие рабочие органы, установленные на стойках, плоскорежущие рабочие органы выполнены в виде стрельчатых полулап и закреплены на боковых стойках по обеим сторонам дискового ножа, при этом носок левой полулапы вынесен вперед относительно оси дискового ножа и расположен выше лезвия дискового ножа, а заглубление лезвия дискового ножа относительно лезвия стрельчатой полулапы принято из расчета перерезания всех растительных остатков, носок правой полулапы размещен на оси дискового ножа, а лезвие правой полулапы размещено на одном уровне с лезвием левой полулапы, рабочий орган смонтирован на центральной стойке, к которой закреплены подшипники дискового ножа и стойки стрельчатых полулап, которые выполнены двухгранными с острым ребром, направленным в сторону движения рабочего органа, отличающийся тем, что центральная стойка выполнена в виде расположенной вертикально перпендикулярно продольной плоскости симметрии диска, перпендикулярной его оси вращения, плоской пружины, выполненной из упругой стали, а дисковый нож выполнен со сквозным отверстием в его плоскости в виде половины круга диаметром, на 1015 меньшим диаметра наружного контура дискового ножа.(56) 1. Патент на изобретение РФ 2433583 С 1, МПК 01 35/26, 2011. Полезная модель относится к сельскохозяйственному машиностроению, в частности к средствам механизации сельскохозяйственного производства, а именно в качестве рабочего органа культиваторов для поверхностной обработки эрозионно-опасных почв, насыщенных сорной растительностью. Известен 1 рабочий орган для предпосевной и поверхностной обработки почвы,включающий дисковый нож и плоскорежущие рабочие органы, установленные на стойках, плоскорежущие рабочие органы выполнены в виде стрельчатых полулап и закреплены на стойках по обеим сторонам дискового ножа, при этом носок левой полулапы вынесен вперед относительно оси дискового ножа и расположен выше лезвия дискового ножа, а заглубление лезвия дискового ножа относительно лезвия стрельчатой полулапы принято из расчета перерезания всех растительных остатков, носок правой полулапы размещен на оси дискового ножа, а лезвие правой полулапы размещено на одном уровне с лезвием левой полулапы, рабочий орган смонтирован на стойке, к которой закреплены подшипники дискового ножа и стойки стрельчатых полулап, которые выполнены двухгранными с острым ребром, направленным в сторону движения рабочего органа. Недостатками такого устройства являются повышенная энергоемкость процесса обработки почвы и низкое качество крошения почвенных комков. Задача, которую решает полезная модель, заключается в уменьшении энергоемкости процесса обработки почвы и повышении качества крошения почвенных комков. Поставленная задача решается с помощью рабочего органа для предпосевной и поверхностной обработки почвы, включающего дисковый нож и плоскорежущие рабочие органы, установленные на стойках, плоскорежущие рабочие органы выполнены в виде стрельчатых полулап и закреплены на боковых стойках по обеим сторонам дискового ножа, при этом носок левой полулапы вынесен вперед относительно оси дискового ножа и расположен выше лезвия дискового ножа, а заглубление лезвия дискового ножа относительно лезвия стрельчатой полулапы принято из расчета перерезания всех растительных остатков, носок правой полулапы размещен на оси дискового ножа, а лезвие правой полулапы размещено на одном уровне с лезвием левой полулапы, рабочий орган смонтирован на центральной стойке, к которой закреплены подшипники дискового ножа и стойки стрельчатых полулап, которые выполнены двухгранными с острым ребром, направленным в сторону движения рабочего органа, где центральная стойка выполнена в виде расположенной вертикально перпендикулярно продольной плоскости симметрии диска, перпендикулярной его оси вращения, плоской пружины, выполненной из упругой стали, а дисковый нож выполнен со сквозным отверстием в его плоскости в виде половины круга диаметром, на 1015 меньшим диаметра наружного контура дискового ножа. На фиг. 1 изображен рабочий орган для предпосевной и поверхностной обработки почвы, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - сечение - на фиг. 1 на фиг. 4 представлен дисковый нож на фиг. 5 - разрез - на фиг. 4. Рабочий орган смонтирован на вертикальной центральной стойке 1, между боковинами которой установлен вертикальный дисковый нож 2. Дисковый нож 2 смонтирован на оси с помощью подшипников, установленных в ступицах 3. К ступице 3 с левой стороны дискового ножа 2 закреплена наклонная боковая стойка 4 левой стрельчатой полулапы 5. Стрельчатая полулапа 5 установлена в горизонтальной плоскости под углом , обеспечивающим подрезание сорняков скользящим резанием, и имеет угол крошения , позволяющий производить рыхление почвы без перемешивания ее слоев. Носок лапы 5 вынесен вперед относительно оси дискового ножа 2. С правой стороны дискового ножа 2 с помо 2 85152012.08.30 щью наклонной боковой стойки 6 закреплена правосторонняя стрельчатая полулапа 7, носок которой установлен на уровне оси дискового ножа 2. Стрельчатая полулапа 7 также установлена под угломи имеет угол крошения . Стойки 4, 6 для снижения сопротивления почвы выполнены двухгранными с острым ребром, направленным в сторону движения рабочего органа. Центральная стойка 1 выполнена в виде расположенной вертикально перпендикулярно продольной плоскости симметрии диска, перпендикулярной его оси вращения, плоской пружины, выполненной из упругой стали, например марки Р 6 М 5, а дисковый нож 2 выполнен со сквозным отверстием в его плоскости в виде половины круга, за исключением контура осевой втулки 8 дискового ножа 2, диаметром, на 1015 меньшим диаметра его наружного контура. Рабочий орган для предпосевной и поверхностной обработки почвы работает следующим образом. При движении по поверхности почвы дисковый нож 2 разрезает слой почвы на глубину , превышающую глубину обработки плоскорежущими рабочими органами, выполненными в виде стрельчатых полулап 5, 7. Это превышение обеспечивает полное перерезание сорняков, встречающихся по направлению движения рабочего органа и предотвращает обволакивание стоек 4, 6 растительными остатками. Стрельчатые полулапы 5,7 подрезают пласт в горизонтальной плоскости, и, благодаря углу крошения , производят рыхление подрезанного пласта без перемешивания слоев почвы. Установка стрельчатых полулап 5, 7 в горизонтальной плоскости под угломк направлению движения обеспечивает подрезание сорняков скользящим резанием и не допускает обволакивания лезвий полулап 5, 7 растительными остатками. Лезвия полулап 5, 7 имеют верхнюю заточку, а нижняя часть лезвия имеет наплавку твердым износостойким сплавом, поэтому при работе происходит самозатачивание лезвий. Двухгранная форма боковых стоек 4, 6 стрельчатых полулап 5, 7 обеспечивает обтекание почвы и снижение сопротивления обработке. Смещение стрельчатых полулап 5, 7 относительно друг друга уменьшает вероятность защемления растительных остатков между ними и дисковым ножом 2. Так как центр массы дискового ножа 2 смещен относительно его оси вращения, в процессе работы он создает продольные, совпадающие с направлением движения агрегата, периодические колебания рабочего органа вместе с упругой центральной стойкой 1 относительно рамы (на фиг. не показана) культиватора, что уменьшает энергоемкость процесса обработки почвы и повышает качество крошения почвенных комков. Для получения равномерной глубины обработки рабочие органы должны быть закреплены на грядилях, имеющих параллелограммную навеску. Обработка рабочим органом позволяет создавать мульчирующий слой в верхнем горизонте почвы, полное уничтожение сорняков, и предотвращает вынос эрозионно опасных частичек почвы вместе с влажным нижним слоем. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
