Основание буровой установки

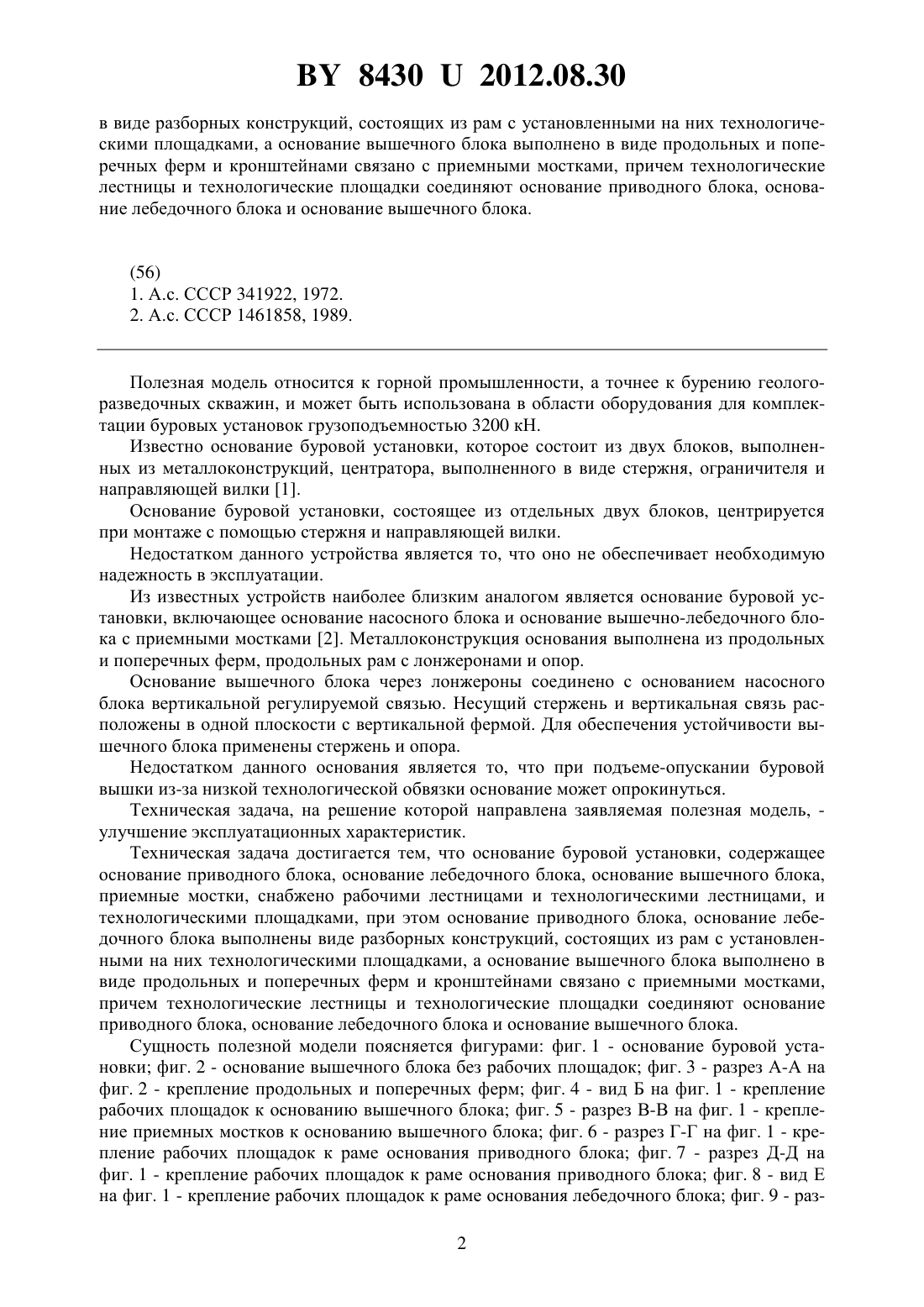

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Чаускин Сергей Яковлевич Емельянчиков Сергей Петрович Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Основание буровой установки, содержащее основание приводного блока, основание лебедочного блока, основание вышечного блока и приемные мостки, отличающееся тем,что оно снабжено рабочими лестницами, технологическими лестницами и технологическими площадками, основание приводного блока и основание лебедочного блока выполнены 84302012.08.30 в виде разборных конструкций, состоящих из рам с установленными на них технологическими площадками, а основание вышечного блока выполнено в виде продольных и поперечных ферм и кронштейнами связано с приемными мостками, причем технологические лестницы и технологические площадки соединяют основание приводного блока, основание лебедочного блока и основание вышечного блока.(56) 1. А.с. СССР 341922, 1972. 2. А.с. СССР 1461858, 1989. Полезная модель относится к горной промышленности, а точнее к бурению геологоразведочных скважин, и может быть использована в области оборудования для комплектации буровых установок грузоподъемностью 3200 кН. Известно основание буровой установки, которое состоит из двух блоков, выполненных из металлоконструкций, центратора, выполненного в виде стержня, ограничителя и направляющей вилки 1. Основание буровой установки, состоящее из отдельных двух блоков, центрируется при монтаже с помощью стержня и направляющей вилки. Недостатком данного устройства является то, что оно не обеспечивает необходимую надежность в эксплуатации. Из известных устройств наиболее близким аналогом является основание буровой установки, включающее основание насосного блока и основание вышечно-лебедочного блока с приемными мостками 2. Металлоконструкция основания выполнена из продольных и поперечных ферм, продольных рам с лонжеронами и опор. Основание вышечного блока через лонжероны соединено с основанием насосного блока вертикальной регулируемой связью. Несущий стержень и вертикальная связь расположены в одной плоскости с вертикальной фермой. Для обеспечения устойчивости вышечного блока применены стержень и опора. Недостатком данного основания является то, что при подъеме-опускании буровой вышки из-за низкой технологической обвязки основание может опрокинуться. Техническая задача, на решение которой направлена заявляемая полезная модель, улучшение эксплуатационных характеристик. Техническая задача достигается тем, что основание буровой установки, содержащее основание приводного блока, основание лебедочного блока, основание вышечного блока,приемные мостки, снабжено рабочими лестницами и технологическими лестницами, и технологическими площадками, при этом основание приводного блока, основание лебедочного блока выполнены виде разборных конструкций, состоящих из рам с установленными на них технологическими площадками, а основание вышечного блока выполнено в виде продольных и поперечных ферм и кронштейнами связано с приемными мостками,причем технологические лестницы и технологические площадки соединяют основание приводного блока, основание лебедочного блока и основание вышечного блока. Сущность полезной модели поясняется фигурами фиг. 1 - основание буровой установки фиг. 2 - основание вышечного блока без рабочих площадок фиг. 3 - разрез А-А на фиг. 2 - крепление продольных и поперечных ферм фиг. 4 - вид Б на фиг. 1 - крепление рабочих площадок к основанию вышечного блока фиг. 5 - разрез В-В на фиг. 1 - крепление приемных мостков к основанию вышечного блока фиг. 6 - разрез Г-Г на фиг. 1 - крепление рабочих площадок к раме основания приводного блока фиг. 7 - разрез Д-Д на фиг. 1 - крепление рабочих площадок к раме основания приводного блока фиг. 8 - вид Е на фиг. 1 - крепление рабочих площадок к раме основания лебедочного блока фиг. 9 - раз 2 84302012.08.30 рез Ж-Ж на фиг. 1 - крепление рабочих лестниц фиг. 10 - разрез З-З на фиг. 1 - крепление технологической площадки к основанию вышечного блока. Основание буровой установки (фиг. 1-10) содержит основание вышечного блока 1, основание лебедочного блока 2, основание приводного блока 3 и приемные мостки 4. Основание вышечного блока 1 выполнено из продольных 5 и поперечных 6 ферм, которые соединены между собой пальцами 7 через проушины 8. К основанию вышечного блока 1 болтами 9 крепятся рабочие площадки 10, 11 и 12. Приемные мостки 4 к основанию вышечного блока 1 крепятся кронштейнами 13. Основание приводного блока 3 и основание лебедочного блока 2 представляют собой разборные конструкции, состоящие из рам 14 и 15 с установленными на них рабочими площадками 16, 17, 18, 19, 20 и 21, 22 соответственно. Рабочие площадки 16, 17 и 18 к раме 14 крепятся через прижим 23 болтом 24, стягиваясь винтом регулировочным 25 через упор 26. Рабочие площадки 19 и 20 устанавливаются на рабочих площадках 16 и 18 соответственно через кронштейны 27. Рабочие площадки 21 и 22 к раме 15 крепятся болтами 28 через кронштейны 29. Основание вышечного блока 1, основание лебедочного блока 2 и основание приводного блока 3 связаны кронштейнами 30 с рабочими лестницами 31, 32, 33. Основание приводного блока 3 через установленную на нем технологическую лестницу 34 и технологическую площадку 35 связано с основанием вышечного блока 1. Технологическая лестница 34 крепится на технологической площадке 35 кронштейнами 30. Технологическая площадка 35 фиксируется на основании вышечного блока 1 кронштейнами 36. Основание лебедочного блока 2 через установленные на нем технологическую лестницу 37 и технологическую площадку 38 посредством технологической лестницы 39 связано с основанием вышечного блока 1. Технологическая лестница 37 крепится на технологической площадке 38 кронштейнами 36. Технологическая лестница 39 фиксируется на основании вышечного блока 1 кронштейнами 36. Основание лебедочного блока 2 и основание приводного блока 3 связаны технологической площадкой 40. Основание буровой установки работает следующим образом. Узлы основания буровой установки универсальным транспортом перевозятся к месту монтажа - на устье скважины. Продольные 5 и поперечные 6 фермы основания вышечного блока 1 соединяются между собой пальцами 7 через проушины 8. Для работы с трубами и подачи их на основание вышечного блока 1 кронштейнами 13 к основанию вышечного блока 1 присоединяются приемные мостки 4. Основание приводного блока 3 и основание лебедочного блока 2, выполненные в виде разборных конструкций, состоят из рам 14 и 15. К раме 14 через прижим 23, болт 24, упор 26 и винт регулировочный 25 крепятся рабочие площадки 16, 17 и 18. Рабочие площадки 19 и 20 устанавливаются на кронштейнах 27 на рабочих площадках 16 и 18. Рабочие площадки 21 и 22 к раме 15 крепятся болтами 28 через кронштейны 29. Болтами 9 рабочие площадки 10, 11 и 12 крепятся к основанию вышечного блока 1. Кронштейнами 30 основание вышечного блока 1, основание лебедочного блока 2 и основание приводного блока 3 соединяются с рабочими лестницами 31, 32 и 33. Технологическая лестница 34 и технологическая площадка 35, зафиксированная кронштейнами 36, связывают основание вышечного блока 1 и основание лебедочного блока 2. Через технологическую лестницу 37 и технологической площадку 38 посредством технологической лестницы 39 основание лебедочного блока 2 связано с основанием вышечного блока 1. Основание лебедочного блока 2 и основание приводного блока 3 связаны технологической площадкой 40. Рабочие площадки 10, 11, 12, 16, 17, 18, 19, 20, 21, 22 и рабочие лестницы 31, 32 и 33 предназначены для обслуживания основания буровой установки. Технологические площадки 35, 38 и 40, соединенные с технологическими лестницами 34, 37 и 39 кронштейнами 36, служат обвязкой основания буровой установки, создают надежность и удобство в эксплуатации. Таким образом, введение в основание буровой установки рабочих лестниц 31, 32 и 33,технологических лестниц 34, 37 и 39 и технологических площадок 35, 38 и 40, выполне 3 84302012.08.30 ние основания приводного блока 3 и основания лебедочного блока 2 в виде разборных конструкций, состоящих из рам 14 и 15 с установленными на них рабочими площадками 16, 17, 18, 19, 20, 21 и 22, выполнение основания вышечного блока 1 в виде продольных 5 и поперечных 6 ферм и соединение вышечного блока 1 кронштейнами 13 с приемными мостками 4, причем технологические лестницы 34, 37 и 39 и технологические площадки 35, 38 и 40 соединяют основание приводного блока 3, основание лебедочного блока 2 и основание вышечного блока 1, позволяет полностью решить техническую задачу заявляемой полезной модели. Данная конструкция повышает монтажеспособность, обеспечивает размещение и крепление бурового оборудования. На дату подачи заявки на предлагаемую полезную модель разработаны рабочие чертежи, идет изготовление опытного образца основания буровой установки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
