Основание подвышечное

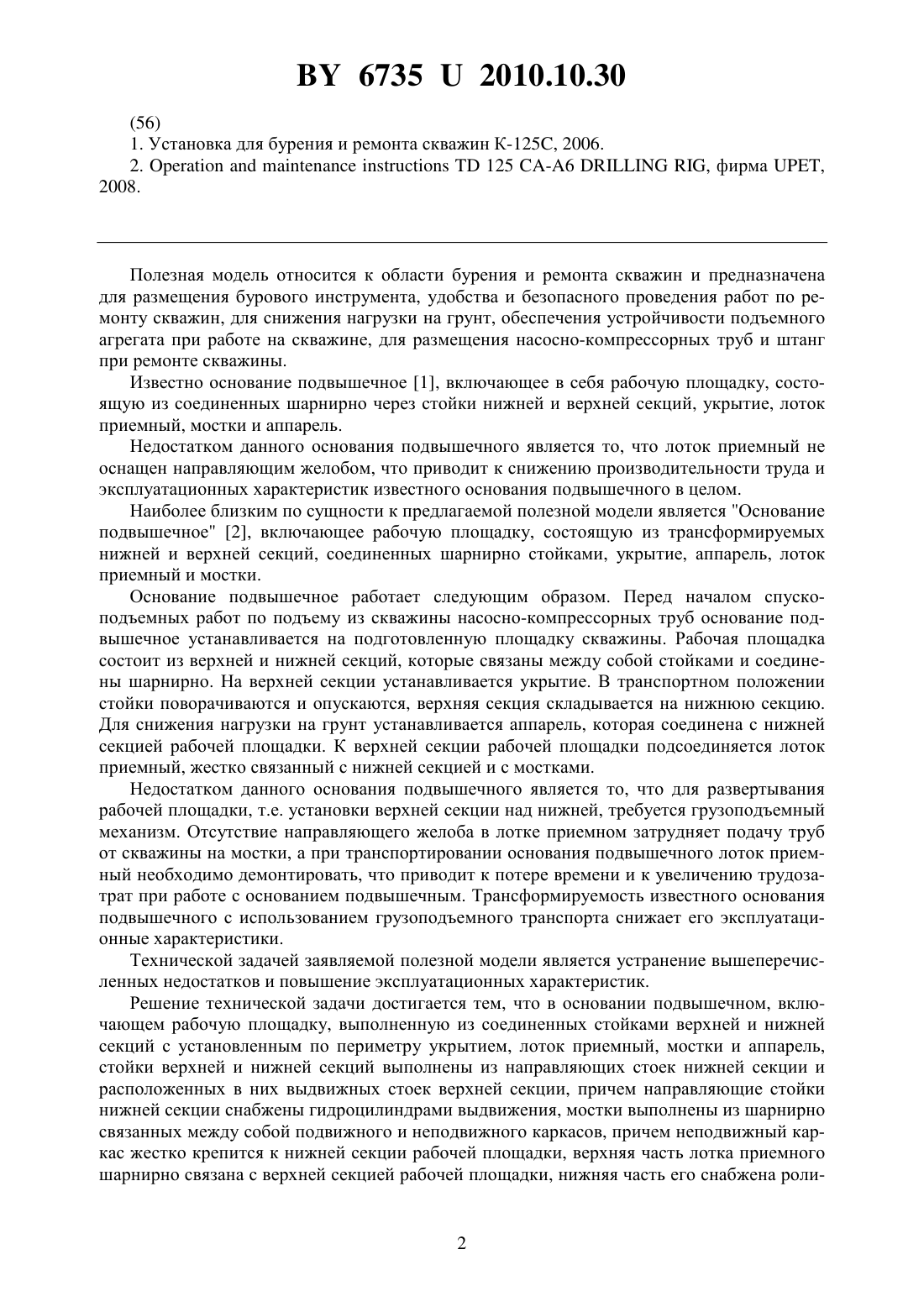

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Шейбут Геннадий Евгеньевич Белова Ирина Алексеевна Новикова Светлана Казимировна Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Основание подвышечное, включающее рабочую площадку, выполненную из соединенных стойками верхней и нижней секций с установленным по периметру укрытием, лоток приемный, мостки и аппарель, отличающееся тем, что стойки верхней и нижней секций выполнены из направляющих стоек нижней секции и расположенных в них выдвижных стоек верхней секции, причем направляющие стойки нижней секции снабжены гидроцилиндрами выдвижения, мостки выполнены из шарнирно связанных между собой подвижного и неподвижного каркасов, причем неподвижный каркас жестко крепится к нижней секции рабочей площадки, верхняя часть лотка приемного шарнирно связана с верхней секцией рабочей площадки, нижняя часть его снабжена роликом, контактирующим с неподвижным каркасом мостков, и лоток приемный снабжен направляющим желобом.(56) 1. Установка для бурения и ремонта скважин К-125, 2006. 2.125 -6, фирма ,2008. Полезная модель относится к области бурения и ремонта скважин и предназначена для размещения бурового инструмента, удобства и безопасного проведения работ по ремонту скважин, для снижения нагрузки на грунт, обеспечения устройчивости подъемного агрегата при работе на скважине, для размещения насосно-компрессорных труб и штанг при ремонте скважины. Известно основание подвышечное 1, включающее в себя рабочую площадку, состоящую из соединенных шарнирно через стойки нижней и верхней секций, укрытие, лоток приемный, мостки и аппарель. Недостатком данного основания подвышечного является то, что лоток приемный не оснащен направляющим желобом, что приводит к снижению производительности труда и эксплуатационных характеристик известного основания подвышечного в целом. Наиболее близким по сущности к предлагаемой полезной модели является Основание подвышечное 2, включающее рабочую площадку, состоящую из трансформируемых нижней и верхней секций, соединенных шарнирно стойками, укрытие, аппарель, лоток приемный и мостки. Основание подвышечное работает следующим образом. Перед началом спускоподъемных работ по подъему из скважины насосно-компрессорных труб основание подвышечное устанавливается на подготовленную площадку скважины. Рабочая площадка состоит из верхней и нижней секций, которые связаны между собой стойками и соединены шарнирно. На верхней секции устанавливается укрытие. В транспортном положении стойки поворачиваются и опускаются, верхняя секция складывается на нижнюю секцию. Для снижения нагрузки на грунт устанавливается аппарель, которая соединена с нижней секцией рабочей площадки. К верхней секции рабочей площадки подсоединяется лоток приемный, жестко связанный с нижней секцией и с мостками. Недостатком данного основания подвышечного является то, что для развертывания рабочей площадки, т.е. установки верхней секции над нижней, требуется грузоподъемный механизм. Отсутствие направляющего желоба в лотке приемном затрудняет подачу труб от скважины на мостки, а при транспортировании основания подвышечного лоток приемный необходимо демонтировать, что приводит к потере времени и к увеличению трудозатрат при работе с основанием подвышечным. Трансформируемость известного основания подвышечного с использованием грузоподъемного транспорта снижает его эксплуатационные характеристики. Технической задачей заявляемой полезной модели является устранение вышеперечисленных недостатков и повышение эксплуатационных характеристик. Решение технической задачи достигается тем, что в основании подвышечном, включающем рабочую площадку, выполненную из соединенных стойками верхней и нижней секций с установленным по периметру укрытием, лоток приемный, мостки и аппарель,стойки верхней и нижней секций выполнены из направляющих стоек нижней секции и расположенных в них выдвижных стоек верхней секции, причем направляющие стойки нижней секции снабжены гидроцилиндрами выдвижения, мостки выполнены из шарнирно связанных между собой подвижного и неподвижного каркасов, причем неподвижный каркас жестко крепится к нижней секции рабочей площадки, верхняя часть лотка приемного шарнирно связана с верхней секцией рабочей площадки, нижняя часть его снабжена роли 2 67352010.10.30 ком, контактирующим с неподвижным каркасом мостков, и лоток приемный снабжен направляющим желобом. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен общий вид основания подвышечного, на фиг. 2 - вид сверху. Основание подвышечное представляет собой сборную конструкцию, состоящую из отдельных узлов (фиг. 1, 2) рабочей площадки 1, укрытия 2, лотка приемного 3, мостков 4 и аппарели 5. Рабочая площадка 1 выполнена из верхней 6 и нижней 7 секций, соединенных стойками 8. Стойки 8 верхней 6 и нижней 7 секций выполнены из телескопически связанных между собой направляющих стоек 9 нижней секции 7 и выдвижных стоек 10 верхней секции 6, закрепленных на опорных фланцах 11 верхней секции 6 и зафиксированных между собой при помощи пальцев 12. Верхняя секция 6 оснащена площадками откидными 13, которые устанавливаются на поворотные кронштейны 14. Площадки откидные 13 оборудованы стаканами 15 для установки ограждений 16 укрытия 2, выполненного по периметру верхней секции 6. На направляющих стойках 9 по углам нижней секции 7 жестко закреплены гидроцилиндры выдвижения 17. Шток 18 гидроцилиндров выдвижения 17 шарнирно крепится к проушинам 19 верхней секции 6. На верхней секции 6 выполнены кронштейны 20 для шарнирной установки лотка приемного 3 с лестницей 21 для подъема на рабочую площадку 1. В нижней части лоток приемный 3 оборудован роликом 22, контактирующим с неподвижным каркасом 23 мостков 4 и проушинами 24 для жесткой фиксации лотка приемного 3 с лестницей 21 в рабочем положении относительно неподвижного каркаса 23 мостков 4. В рабочем положении лоток приемный 3 фиксируется осью 25, установленной в отверстие проушины 24. Рабочая поверхность лотка приемного 3 оборудована направляющим желобом 26. Мостки 4 состоят из неподвижного каркаса 23 и шарнирно соединенного с ним подвижного каркаса 27. В транспортном положении подвижный каркас 27, оснащенный роликами 28, по направляющим 29 наезжает на неподвижный каркас 23 и фиксируется пальцами 30. На подвижном каркасе 27 смонтированы шесть стеллажей откидных 31 со съемными упорными стойками 32. Для управления гидроцилиндрами выдвижения 17 нижняя секция 7 рабочей площадки 1 оснащена гидросистемой монтажной 33. Управление гидросистемой монтажной 33 осуществляется с пульта управления 34. Основание подвышечное работает следующим образом. Перед началом спуско-подъемных работ по подъему из скважины насоснокомпрессорных труб рабочая площадка 1 устанавливается на подготовленное устье скважины (на фигуре не показана). Пульт управления 34 гидросистемой монтажной 33 подключается к гидросистеме агрегата (на фигуре не показан). С пульта управления 34 через гидросистему монтажную 33 поток рабочей жидкости подается к гидроцилиндрам выдвижения 17, жестко закрепленным на направляющих стойках 9 по углам нижней секции 7. Штоки 18 гидроцилиндров выдвижения 17 шарнирно закреплены к проушинам 19 верхней секции 6 и, перемещаясь, поднимают верхнюю секцию 6 на выдвижных стойках 10, закрепленных на опорных фланцах 11, на рабочую высоту. Лоток приемный 3 с лестницей 21 для подъема на рабочую площадку 1, шарнирно закрепленные в верхней части на кронштейнах 20, выполненных на верхней секции 6,поднимаются вместе с верхней секцией 6. Нижняя часть лотка приемного 3, снабженная роликом 22, перемещается вдоль неподвижного каркаса 23 мостков 4 и фиксируется в рабочем положении осью 25, установленной в отверстие проушины 24. Верхняя 6 и нижняя 7 секции, соединенные восемью стойками 8, фиксируются при помощи пальцев 12. 3 67352010.10.30 На поворотные кронштейны 14 верхней секции 6 устанавливаются площадки откидные 13, оснащенные стаканами 15, предназначенными для установки ограждений 16 укрытия 2. Укрытие 2, установленное по периметру верхней секции 6, защищает ее от неблагоприятных погодных условий. Насосно-компрессорные трубы по направляющему желобу 26 лотка приемного 3 с верхней секции 6 подаются на мостки 4. Конструкция мостков 4, предназначенных для приема и размещения насоснокомпрессорных труб в процессе выполнения ремонта скважин, складывающаяся. Мостки 4 состоят из неподвижного каркаса 23 и шарнирно соединенного с ним подвижного каркаса 27. Неподвижный каркас 23 жестко закреплен к нижней секции 7. В транспортном положении подвижный каркас 27, оснащенный роликами 28, по направляющим 29 наезжает на неподвижный каркас 23 и фиксируется пальцами 30. На подвижном каркасе 27 смонтированы шесть стеллажей откидных 31 со съемными стойками 32 для размещения необходимого количества насосно-компрессорных труб и для предотвращения раскатывания насосно-компрессорных труб и штанг. Стеллажи откидные 31 в транспортном положении поочередно складываются и фиксируются цепью (на фигуре не показана). Аппарель 5, предназначенная для снижения нагрузки на грунт, обеспечения устойчивости при работе агрегата на скважине, шарнирно соединена с нижней секцией 7 рабочей площадки 1. Таким образом, выполнение стоек верхней и нижней секций из направляющих стоек и расположенных в них выдвижных стоек и снабжение направляющих стоек гидроцилиндрами выдвижения, а выполнение мостков из шарнирно связанных между собой подвижного и неподвижного каркасов, причем неподвижный каркас жестко крепится к нижней секции рабочей площадки, а верхняя часть лотка приемного шарнирно связана с верхней секцией рабочей площадки, нижняя часть его снабжена роликом, контактирующим с неподвижным каркасом мостков, и лоток приемный снабжен направляющим желобом, обеспечивает решение технической задачи. На данный момент в ОАО Сейсмотехника изготовлен опытный образец основания подвышечного и проходят его испытания на промыслах РУП ПО Белоруснефть. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
