Ленточный водоподъемник

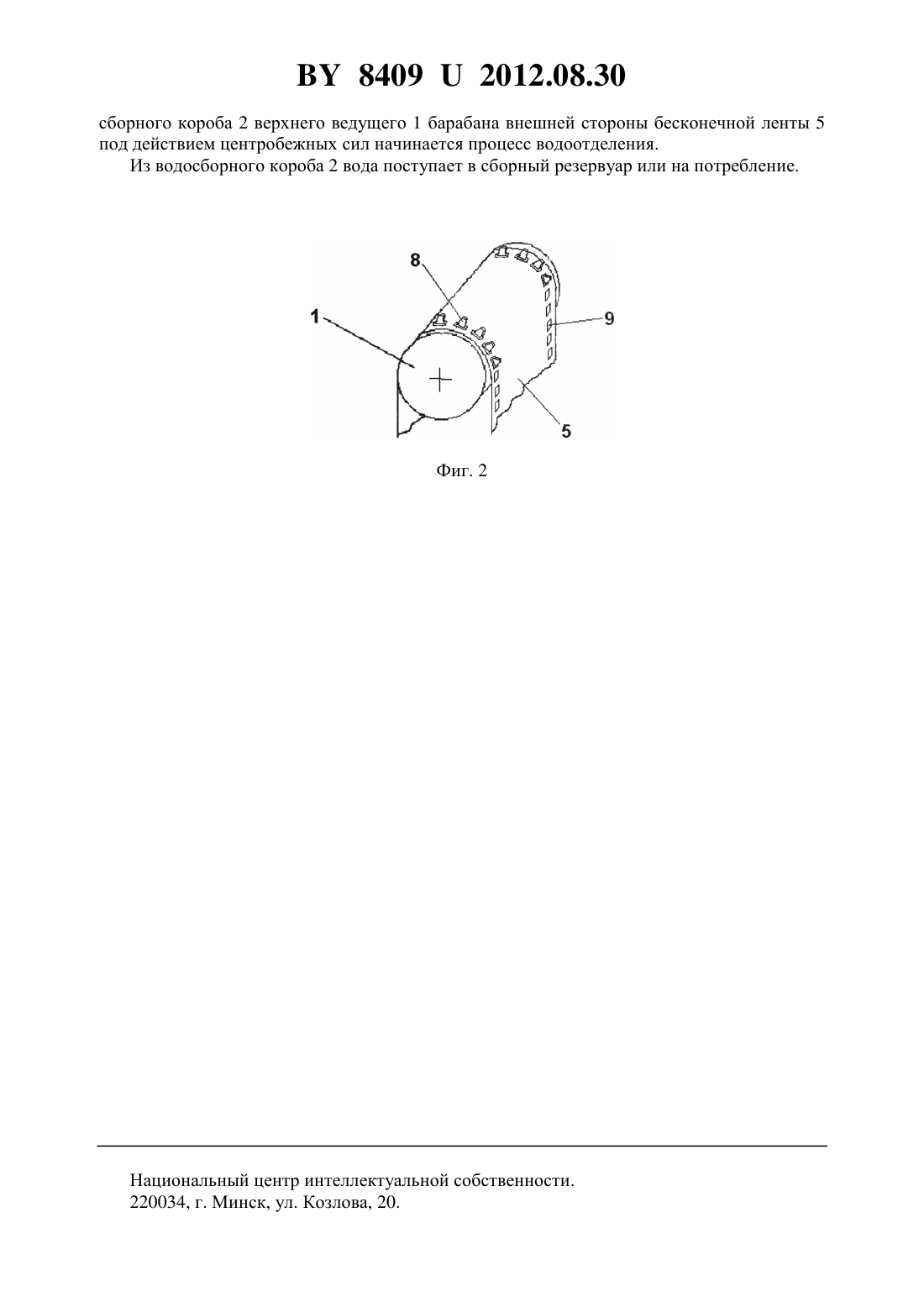

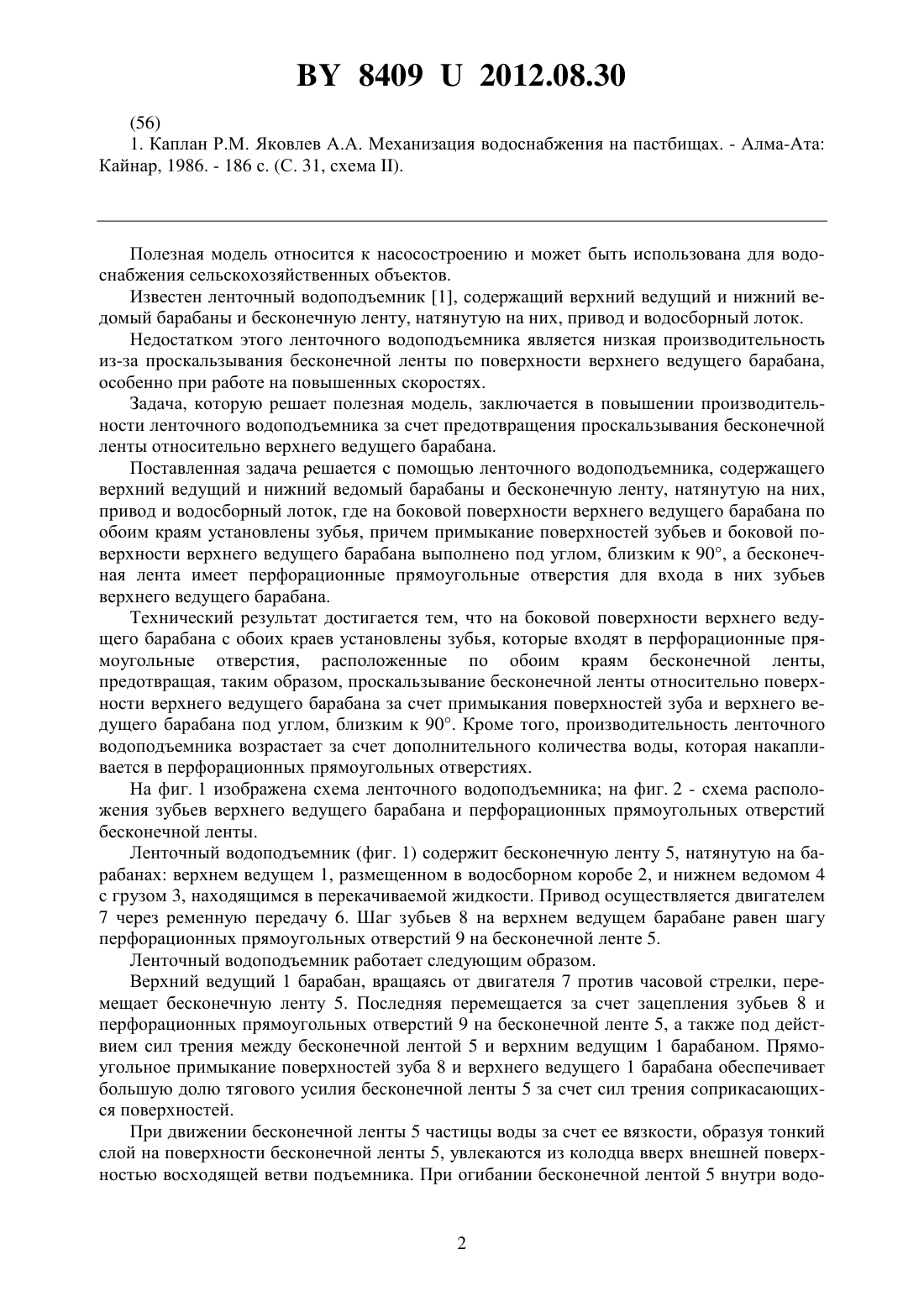

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичСашко Константин Владимирович Бенюх Олег АнатольевичБарбовский Максим Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ленточный водоподъемник, содержащий верхний ведущий и нижний ведомый барабаны и бесконечную ленту, натянутую на них, привод и водосборный лоток, отличающийся тем, что на боковой поверхности верхнего ведущего барабана по обоим краям установлены зубья, причем примыкание поверхностей зубьев и боковой поверхности верхнего ведущего барабана выполнено под углом, близким к 90, а бесконечная лента имеет перфорационные прямоугольные отверстия для входа в них зубьев верхнего ведущего барабана.(56) 1. Каплан Р.М. Яковлев А.А. Механизация водоснабжения на пастбищах. - Алма-Ата Кайнар, 1986. - 186 с. (С. 31, схема ). Полезная модель относится к насосостроению и может быть использована для водоснабжения сельскохозяйственных объектов. Известен ленточный водоподъемник 1, содержащий верхний ведущий и нижний ведомый барабаны и бесконечную ленту, натянутую на них, привод и водосборный лоток. Недостатком этого ленточного водоподъемника является низкая производительность из-за проскальзывания бесконечной ленты по поверхности верхнего ведущего барабана,особенно при работе на повышенных скоростях. Задача, которую решает полезная модель, заключается в повышении производительности ленточного водоподъемника за счет предотвращения проскальзывания бесконечной ленты относительно верхнего ведущего барабана. Поставленная задача решается с помощью ленточного водоподъемника, содержащего верхний ведущий и нижний ведомый барабаны и бесконечную ленту, натянутую на них,привод и водосборный лоток, где на боковой поверхности верхнего ведущего барабана по обоим краям установлены зубья, причем примыкание поверхностей зубьев и боковой поверхности верхнего ведущего барабана выполнено под углом, близким к 90, а бесконечная лента имеет перфорационные прямоугольные отверстия для входа в них зубьев верхнего ведущего барабана. Технический результат достигается тем, что на боковой поверхности верхнего ведущего барабана с обоих краев установлены зубья, которые входят в перфорационные прямоугольные отверстия, расположенные по обоим краям бесконечной ленты,предотвращая, таким образом, проскальзывание бесконечной ленты относительно поверхности верхнего ведущего барабана за счет примыкания поверхностей зуба и верхнего ведущего барабана под углом, близким к 90. Кроме того, производительность ленточного водоподъемника возрастает за счет дополнительного количества воды, которая накапливается в перфорационных прямоугольных отверстиях. На фиг. 1 изображена схема ленточного водоподъемника на фиг. 2 - схема расположения зубьев верхнего ведущего барабана и перфорационных прямоугольных отверстий бесконечной ленты. Ленточный водоподъемник (фиг. 1) содержит бесконечную ленту 5, натянутую на барабанах верхнем ведущем 1, размещенном в водосборном коробе 2, и нижнем ведомом 4 с грузом 3, находящимся в перекачиваемой жидкости. Привод осуществляется двигателем 7 через ременную передачу 6. Шаг зубьев 8 на верхнем ведущем барабане равен шагу перфорационных прямоугольных отверстий 9 на бесконечной ленте 5. Ленточный водоподъемник работает следующим образом. Верхний ведущий 1 барабан, вращаясь от двигателя 7 против часовой стрелки, перемещает бесконечную ленту 5. Последняя перемещается за счет зацепления зубьев 8 и перфорационных прямоугольных отверстий 9 на бесконечной ленте 5, а также под действием сил трения между бесконечной лентой 5 и верхним ведущим 1 барабаном. Прямоугольное примыкание поверхностей зуба 8 и верхнего ведущего 1 барабана обеспечивает большую долю тягового усилия бесконечной ленты 5 за счет сил трения соприкасающихся поверхностей. При движении бесконечной ленты 5 частицы воды за счет ее вязкости, образуя тонкий слой на поверхности бесконечной ленты 5, увлекаются из колодца вверх внешней поверхностью восходящей ветви подъемника. При огибании бесконечной лентой 5 внутри водо 2 84092012.08.30 сборного короба 2 верхнего ведущего 1 барабана внешней стороны бесконечной ленты 5 под действием центробежных сил начинается процесс водоотделения. Из водосборного короба 2 вода поступает в сборный резервуар или на потребление. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
