Опора роботизированного стационарного пожарного комплекса

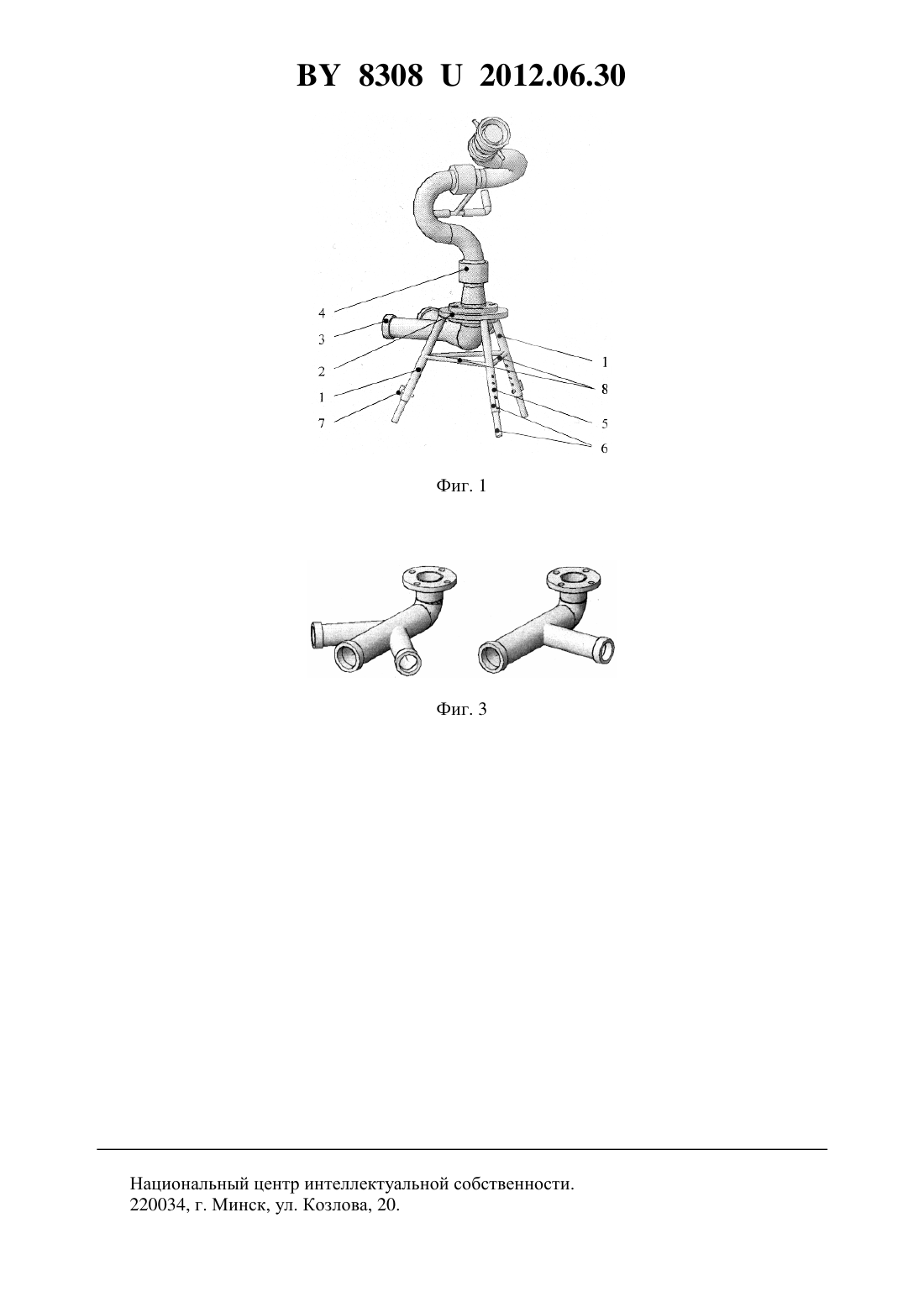

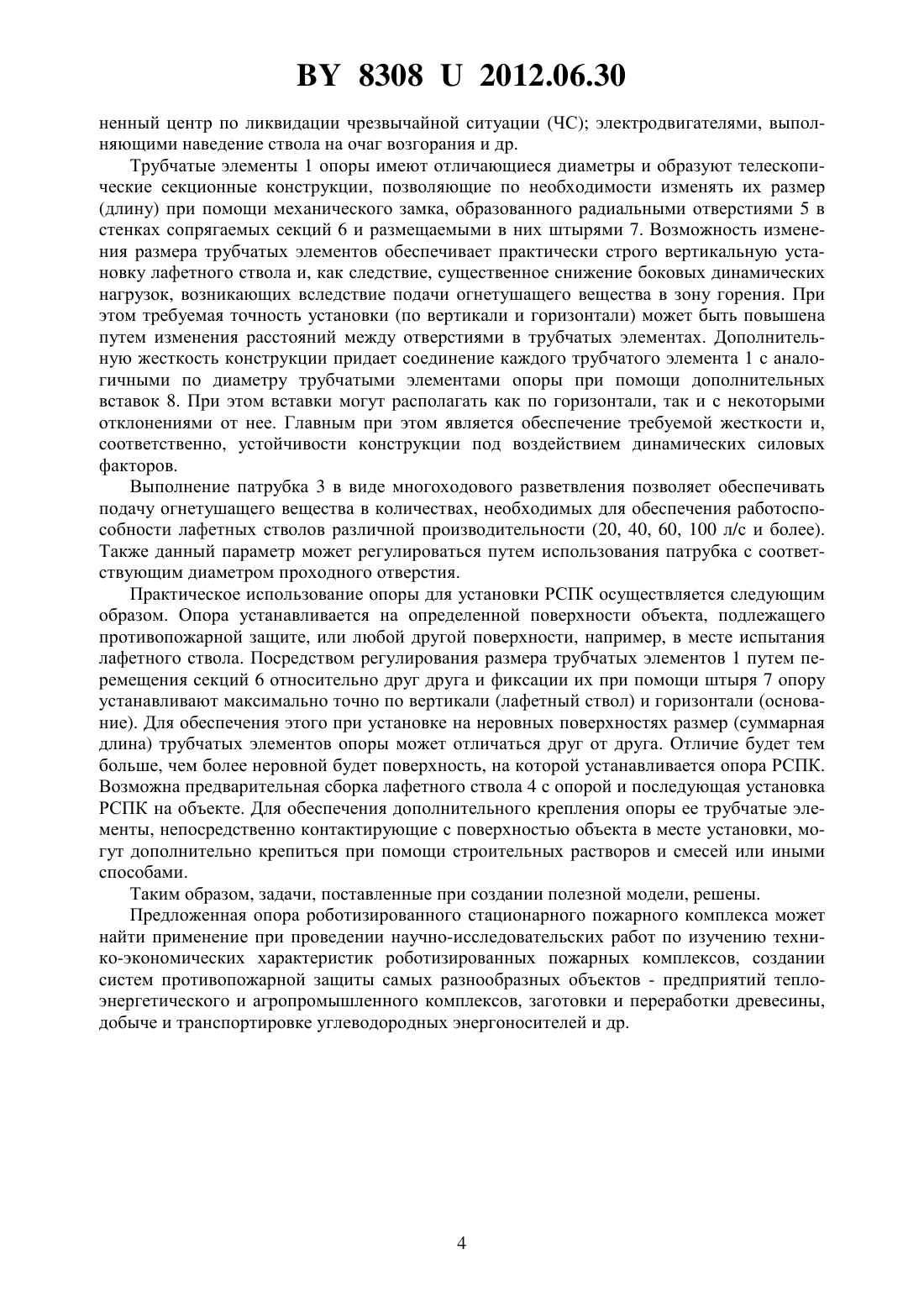

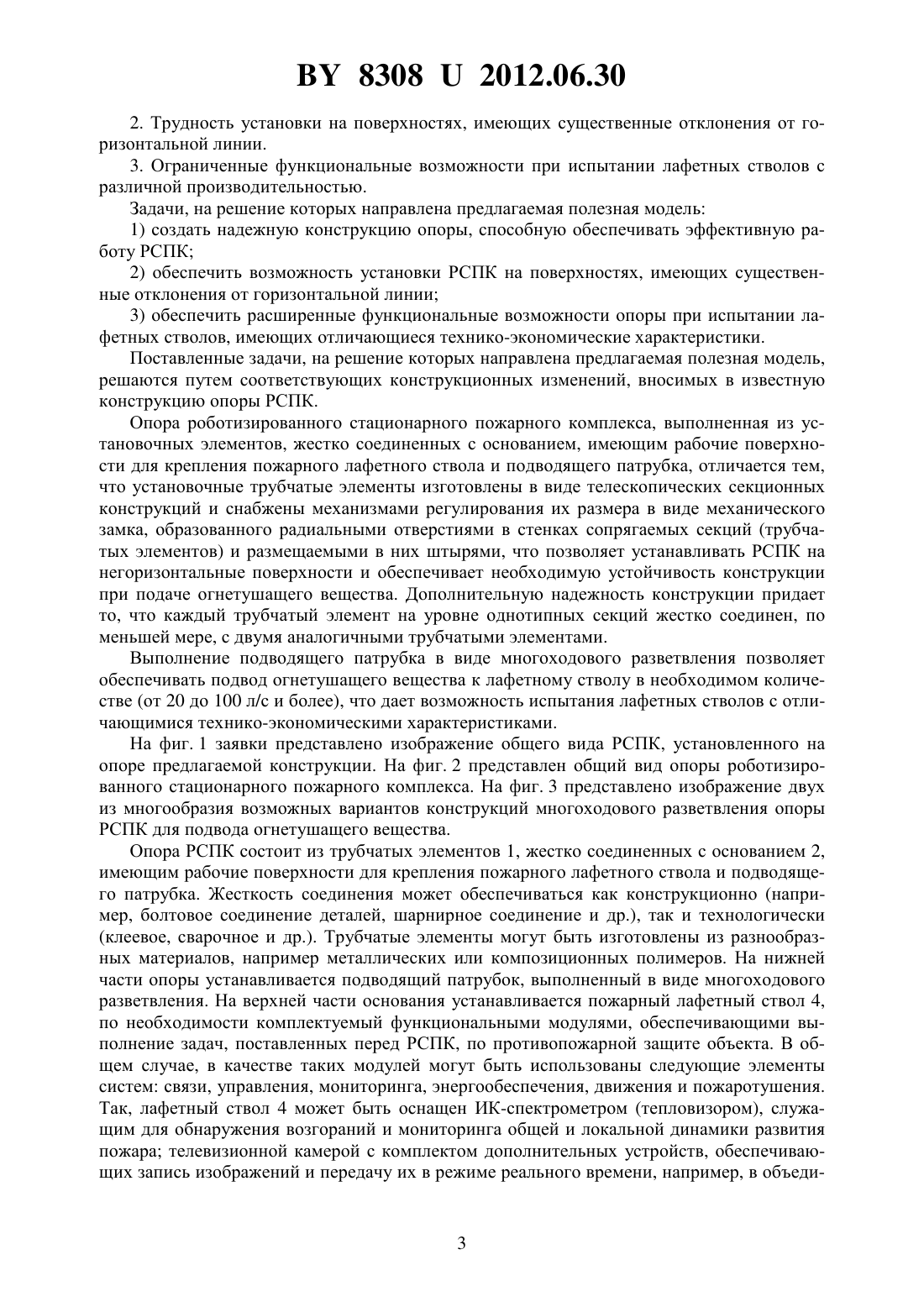

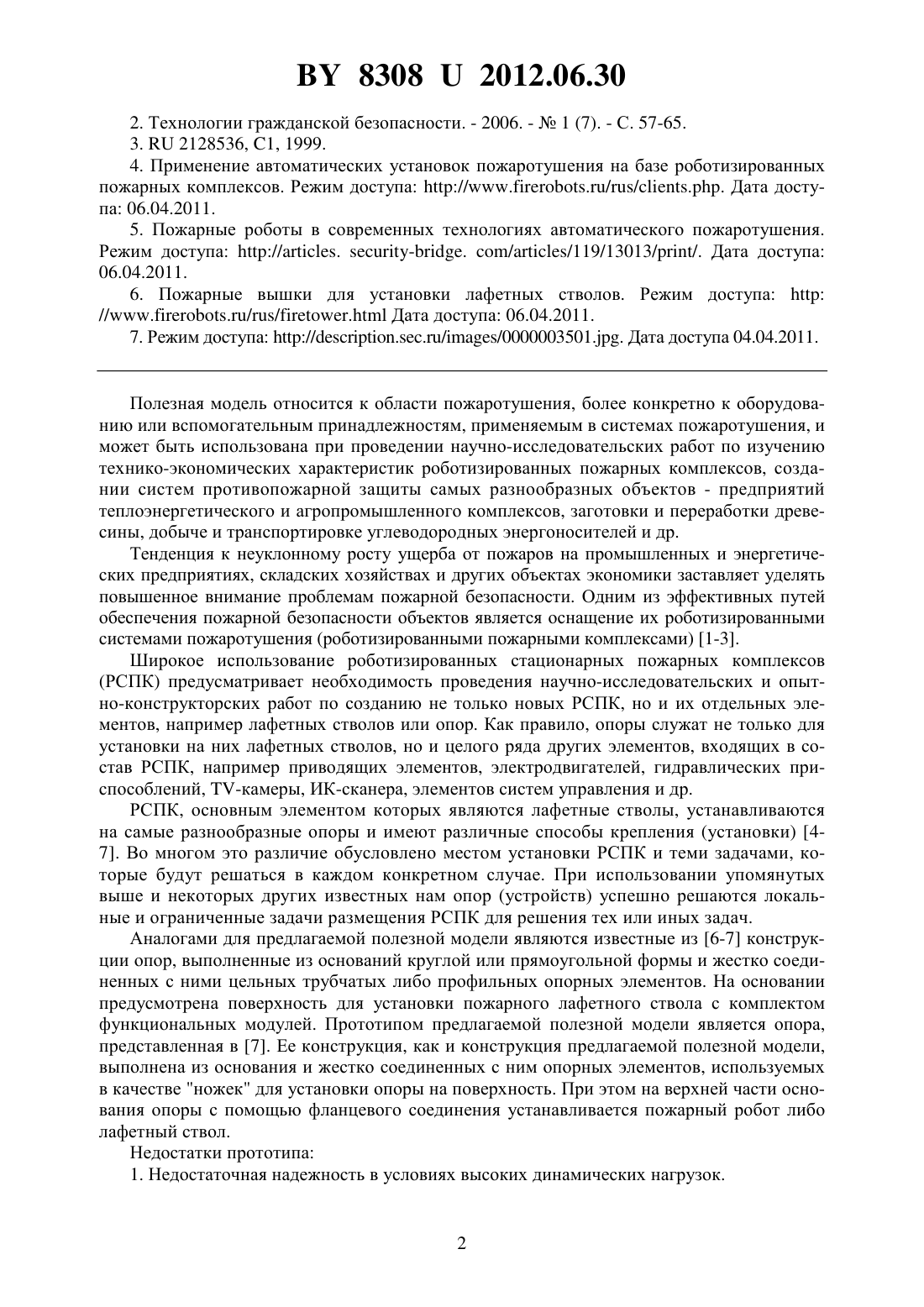

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПОРА РОБОТИЗИРОВАННОГО СТАЦИОНАРНОГО ПОЖАРНОГО КОМПЛЕКСА(71) Заявители Учреждение образования Гродненский государственный аграрный университет Учреждение Гродненское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Потеха Алексей Валентинович Леванович Андрей Викторович(73) Патентообладатели Учреждение образования Гродненский государственный аграрный университет Учреждение Гродненское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Опора роботизированного стационарного пожарного комплекса, выполненная из трубчатых элементов, жестко соединенных с основанием, имеющим рабочие поверхности для крепления пожарного лафетного ствола и подводящего патрубка, отличающаяся тем, что трубчатые элементы изготовлены в виде телескопических секционных конструкций,снабженных механизмами регулирования и фиксации их размера в виде механического замка, образованного радиальными отверстиями в стенках сопрягаемых секций и размещаемыми в них штырями, причем каждый трубчатый элемент на уровне однотипных секций жестко соединен, по меньшей мере, с двумя аналогичными трубчатыми элементами, а подводящий патрубок выполнен в виде многоходового разветвления.(56) 1. Пожарная безопасность многофункциональных и высотных зданий и сооружений Материалынаучно-практической конференции. Ч. 2. - М., 2005. - С. 36-38, 102-103,107-108. 83082012.06.30 2. Технологии гражданской безопасности. - 2006. -1 (7). - С. 57-65. 3.2128536, 1, 1999. 4. Применение автоматических установок пожаротушения на базе роботизированных пожарных комплексов. Режим доступа //// Дата доступа 06.04.2011. 5. Пожарные роботы в современных технологиях автоматического пожаротушения. Режим доступа //. -. //119/13013//. Дата доступа 06.04.2011. 6. Пожарные вышки для установки лафетных стволов. Режим доступа////. Дата доступа 06.04.2011. 7. Режим доступа ////0000003501 Дата доступа 04.04.2011. Полезная модель относится к области пожаротушения, более конкретно к оборудованию или вспомогательным принадлежностям, применяемым в системах пожаротушения, и может быть использована при проведении научно-исследовательских работ по изучению технико-экономических характеристик роботизированных пожарных комплексов, создании систем противопожарной защиты самых разнообразных объектов - предприятий теплоэнергетического и агропромышленного комплексов, заготовки и переработки древесины, добыче и транспортировке углеводородных энергоносителей и др. Тенденция к неуклонному росту ущерба от пожаров на промышленных и энергетических предприятиях, складских хозяйствах и других объектах экономики заставляет уделять повышенное внимание проблемам пожарной безопасности. Одним из эффективных путей обеспечения пожарной безопасности объектов является оснащение их роботизированными системами пожаротушения (роботизированными пожарными комплексами) 1-3. Широкое использование роботизированных стационарных пожарных комплексов(РСПК) предусматривает необходимость проведения научно-исследовательских и опытно-конструкторских работ по созданию не только новых РСПК, но и их отдельных элементов, например лафетных стволов или опор. Как правило, опоры служат не только для установки на них лафетных стволов, но и целого ряда других элементов, входящих в состав РСПК, например приводящих элементов, электродвигателей, гидравлических приспособлений, -камеры, ИК-сканера, элементов систем управления и др. РСПК, основным элементом которых являются лафетные стволы, устанавливаются на самые разнообразные опоры и имеют различные способы крепления (установки) 47. Во многом это различие обусловлено местом установки РСПК и теми задачами, которые будут решаться в каждом конкретном случае. При использовании упомянутых выше и некоторых других известных нам опор (устройств) успешно решаются локальные и ограниченные задачи размещения РСПК для решения тех или иных задач. Аналогами для предлагаемой полезной модели являются известные из 6-7 конструкции опор, выполненные из оснований круглой или прямоугольной формы и жестко соединенных с ними цельных трубчатых либо профильных опорных элементов. На основании предусмотрена поверхность для установки пожарного лафетного ствола с комплектом функциональных модулей. Прототипом предлагаемой полезной модели является опора,представленная в 7. Ее конструкция, как и конструкция предлагаемой полезной модели,выполнена из основания и жестко соединенных с ним опорных элементов, используемых в качестве ножек для установки опоры на поверхность. При этом на верхней части основания опоры с помощью фланцевого соединения устанавливается пожарный робот либо лафетный ствол. Недостатки прототипа 1. Недостаточная надежность в условиях высоких динамических нагрузок. 83082012.06.30 2. Трудность установки на поверхностях, имеющих существенные отклонения от горизонтальной линии. 3. Ограниченные функциональные возможности при испытании лафетных стволов с различной производительностью. Задачи, на решение которых направлена предлагаемая полезная модель 1) создать надежную конструкцию опоры, способную обеспечивать эффективную работу РСПК 2) обеспечить возможность установки РСПК на поверхностях, имеющих существенные отклонения от горизонтальной линии 3) обеспечить расширенные функциональные возможности опоры при испытании лафетных стволов, имеющих отличающиеся технико-экономические характеристики. Поставленные задачи, на решение которых направлена предлагаемая полезная модель,решаются путем соответствующих конструкционных изменений, вносимых в известную конструкцию опоры РСПК. Опора роботизированного стационарного пожарного комплекса, выполненная из установочных элементов, жестко соединенных с основанием, имеющим рабочие поверхности для крепления пожарного лафетного ствола и подводящего патрубка, отличается тем,что установочные трубчатые элементы изготовлены в виде телескопических секционных конструкций и снабжены механизмами регулирования их размера в виде механического замка, образованного радиальными отверстиями в стенках сопрягаемых секций (трубчатых элементов) и размещаемыми в них штырями, что позволяет устанавливать РСПК на негоризонтальные поверхности и обеспечивает необходимую устойчивость конструкции при подаче огнетушащего вещества. Дополнительную надежность конструкции придает то, что каждый трубчатый элемент на уровне однотипных секций жестко соединен, по меньшей мере, с двумя аналогичными трубчатыми элементами. Выполнение подводящего патрубка в виде многоходового разветвления позволяет обеспечивать подвод огнетушащего вещества к лафетному стволу в необходимом количестве (от 20 до 100 л/с и более), что дает возможность испытания лафетных стволов с отличающимися технико-экономическими характеристиками. На фиг. 1 заявки представлено изображение общего вида РСПК, установленного на опоре предлагаемой конструкции. На фиг. 2 представлен общий вид опоры роботизированного стационарного пожарного комплекса. На фиг. 3 представлено изображение двух из многообразия возможных вариантов конструкций многоходового разветвления опоры РСПК для подвода огнетушащего вещества. Опора РСПК состоит из трубчатых элементов 1, жестко соединенных с основанием 2,имеющим рабочие поверхности для крепления пожарного лафетного ствола и подводящего патрубка. Жесткость соединения может обеспечиваться как конструкционно (например, болтовое соединение деталей, шарнирное соединение и др.), так и технологически(клеевое, сварочное и др.). Трубчатые элементы могут быть изготовлены из разнообразных материалов, например металлических или композиционных полимеров. На нижней части опоры устанавливается подводящий патрубок, выполненный в виде многоходового разветвления. На верхней части основания устанавливается пожарный лафетный ствол 4,по необходимости комплектуемый функциональными модулями, обеспечивающими выполнение задач, поставленных перед РСПК, по противопожарной защите объекта. В общем случае, в качестве таких модулей могут быть использованы следующие элементы систем связи, управления, мониторинга, энергообеспечения, движения и пожаротушения. Так, лафетный ствол 4 может быть оснащен ИК-спектрометром (тепловизором), служащим для обнаружения возгораний и мониторинга общей и локальной динамики развития пожара телевизионной камерой с комплектом дополнительных устройств, обеспечивающих запись изображений и передачу их в режиме реального времени, например, в объеди 3 83082012.06.30 ненный центр по ликвидации чрезвычайной ситуации (ЧС) электродвигателями, выполняющими наведение ствола на очаг возгорания и др. Трубчатые элементы 1 опоры имеют отличающиеся диаметры и образуют телескопические секционные конструкции, позволяющие по необходимости изменять их размер(длину) при помощи механического замка, образованного радиальными отверстиями 5 в стенках сопрягаемых секций 6 и размещаемыми в них штырями 7. Возможность изменения размера трубчатых элементов обеспечивает практически строго вертикальную установку лафетного ствола и, как следствие, существенное снижение боковых динамических нагрузок, возникающих вследствие подачи огнетушащего вещества в зону горения. При этом требуемая точность установки (по вертикали и горизонтали) может быть повышена путем изменения расстояний между отверстиями в трубчатых элементах. Дополнительную жесткость конструкции придает соединение каждого трубчатого элемента 1 с аналогичными по диаметру трубчатыми элементами опоры при помощи дополнительных вставок 8. При этом вставки могут располагать как по горизонтали, так и с некоторыми отклонениями от нее. Главным при этом является обеспечение требуемой жесткости и,соответственно, устойчивости конструкции под воздействием динамических силовых факторов. Выполнение патрубка 3 в виде многоходового разветвления позволяет обеспечивать подачу огнетушащего вещества в количествах, необходимых для обеспечения работоспособности лафетных стволов различной производительности (20, 40, 60, 100 л/с и более). Также данный параметр может регулироваться путем использования патрубка с соответствующим диаметром проходного отверстия. Практическое использование опоры для установки РСПК осуществляется следующим образом. Опора устанавливается на определенной поверхности объекта, подлежащего противопожарной защите, или любой другой поверхности, например, в месте испытания лафетного ствола. Посредством регулирования размера трубчатых элементов 1 путем перемещения секций 6 относительно друг друга и фиксации их при помощи штыря 7 опору устанавливают максимально точно по вертикали (лафетный ствол) и горизонтали (основание). Для обеспечения этого при установке на неровных поверхностях размер (суммарная длина) трубчатых элементов опоры может отличаться друг от друга. Отличие будет тем больше, чем более неровной будет поверхность, на которой устанавливается опора РСПК. Возможна предварительная сборка лафетного ствола 4 с опорой и последующая установка РСПК на объекте. Для обеспечения дополнительного крепления опоры ее трубчатые элементы, непосредственно контактирующие с поверхностью объекта в месте установки, могут дополнительно крепиться при помощи строительных растворов и смесей или иными способами. Таким образом, задачи, поставленные при создании полезной модели, решены. Предложенная опора роботизированного стационарного пожарного комплекса может найти применение при проведении научно-исследовательских работ по изучению технико-экономических характеристик роботизированных пожарных комплексов, создании систем противопожарной защиты самых разнообразных объектов - предприятий теплоэнергетического и агропромышленного комплексов, заготовки и переработки древесины,добыче и транспортировке углеводородных энергоносителей и др. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
